Van bướm điều khiển khí nén hai mặt bích

I. Giới thiệu van bướm điều khiển khí nén hai mặt bích

Van bướm điều khiển khí nén hai mặt bích là dòng van bướm với thiết kế 2 mặt bích trên thân van để kết nối với đường ống hệ thống, được lắp đặt thêm bộ điều khiển khí nén để điều khiển hoạt động đóng và mở của van. Đây là dòng van điều khiển tự động sử dụng áp lực khí nén để hoạt động, dòng van này giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần người sử dụng tác đông vật lý để điều khiển như các dòng van cơ.

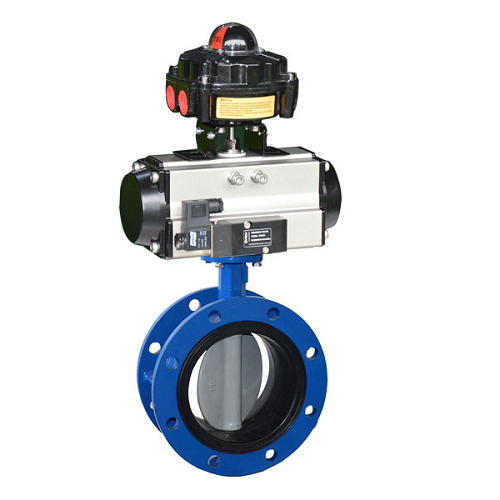

Van bướm điều khiển khí nén hai mặt bích.

Van bướm điều khiển khí nén 2 mặt bích với thiết kế 2 mặt bích được đúc liền thân theo các tiêu chuẩn khác nhau như JIS, DIN, BS, ANSI,..giúp dễ dàng lắp đặt vào hệ thống, đảm bảo van được kết nối chắc chắn, không bị rung lắc và đảm bảo được độ kín của hệ thống. Ngoài ra dòng van này cũng được sản xuất từ nhiều chất liệu và kích thước khác nhau, giúp van có thể hoạt động tốt trong mọi môi trường hệ thống hiện nay.

Dòng van này còn có nhiều tên gọi khác nhau, môt số tên gọi khác của dòng van này như:

• Van bướm điều khiển khí nén hai mặt bích
• Van bướm hai mặt bích điều khiển khí nén
• Van bướm khí nén hai mặt bích
• Van bướm hai mặt bích khí nén

1.1. Thông số kỹ thuât

• Sản phẩm: Van bướm điều khiển khí nén hai mặt bích.
• Kích thước: DN100 - DN600.
• Chất liệu thân van: Gang, thép WCB, Inox 304, inox 316.
• Chất liệu trục van: Thép.
• Chất liệu đĩa van: Thép, inox.
• Bộ điều khiển: Hợp kim nhôm - sơn tĩnh điện.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Kiểu vận hành: Tác động đơn, tác động kép, tuyến tính.
• Kiểu kết nối: Kết nối mặt bích.
• Tiêu chuẩn mặt bích: BS, JIS, DIN, ANSI.
• Tiêu chuẩn đầu khí: IP67 - IP68.
• Khí nén sử dụng: Từ 3bar đến 8bar.
• Áp suất làm việc: PN10 - PN16 --- PN60.
• Nhiệt độ làm việc: Từ - 10 độ C đến 250 độ C.
• Môi trường sử dụng: Nước sạch, nước thải, xăng, dầu, hóa chất, các dung dịch chất lỏng,...
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ Kỳ, Malaysia, EU,...
• Bảo hành: 12 tháng, 1 đổi 1 nếu phát hiện lỗi do đơn vị sản xuất.

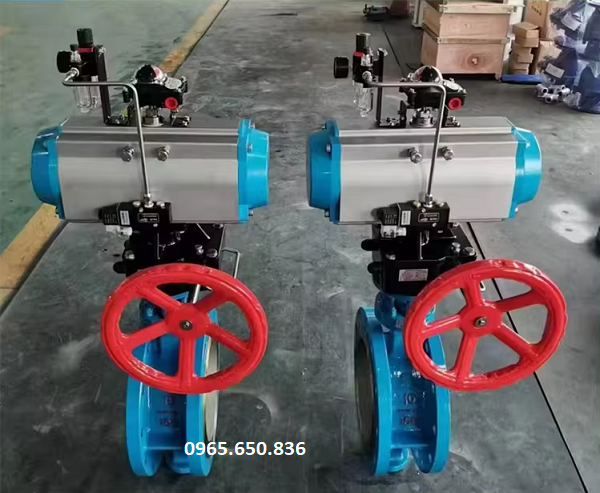

1.2. Hình ảnh thực tế van bướm điều khiển khí nén hai mặt bích

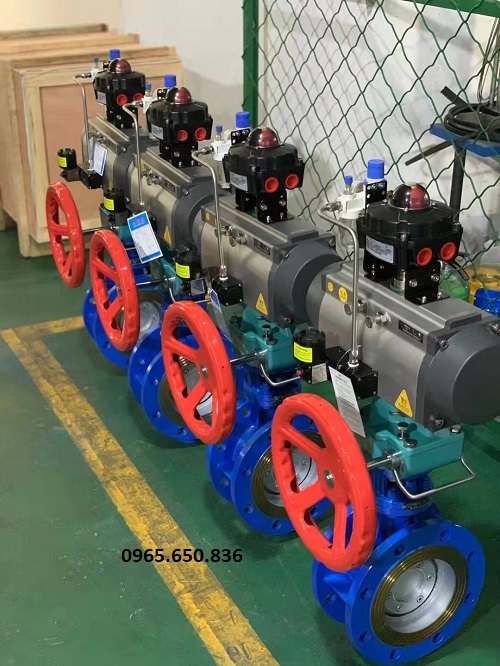

Van bướm điều khiển khí nén mặt bích kết hợp tay quay.

II. Các dòng van bướm điều khiển khí nén hai mặt bích phổ biến trên thị trường hiện nay

• Van bướm inox điều khiển khí nén hai mặt bích
• Van bướm gang điều khiển khí nén hai mặt bích
• Van bướm thép điều khiển khí nén hai mặt bích
• Van bướm điều khiển khí nén hai mặt bích tác động đơn
• Van bướm điều khiển khí nén hai mặt bích tác động kép
• Van bướm điều khiển khí nén hai mặt bích tuyến tính
• Van bướm điều khiển khí nén hai mặt bích chịu áp lực cao
• Van bướm điều khiển khí nén hai mặt bích chịu nhiệt độ cao
• Van bướm điều khiển khí nén hai mặt bích Trung Quốc
• Van bướm điều khiển khí nén hai mặt bích Hàn Quốc
• Van bướm điều khiển khí nén hai mặt bích Đài Loan
• Van bướm điều khiển khí nén hai mặt bích Nhật Bản
• Van bướm điều khiển khí nén hai mặt bích Samwoo
• Van bướm điều khiển khí nén hai mặt bích Wonil
• Van bướm điều khiển khí nén hai mặt bích Haitima
• Van bướm điều khiển khí nén hai mặt bích AUT
• Van bướm điều khiển khí nén hai mặt bích Jaky

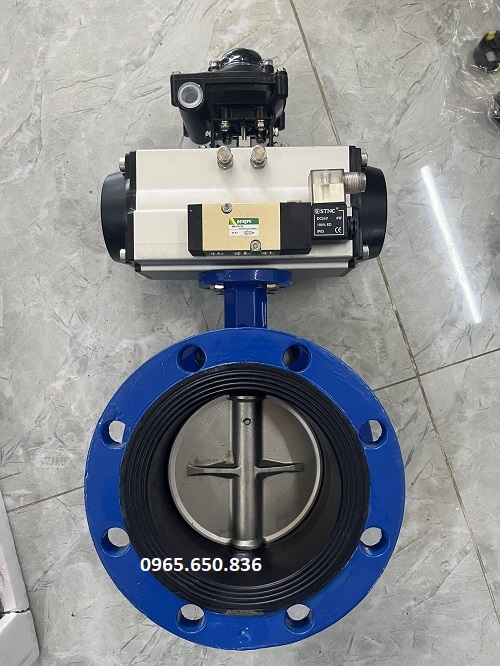

Van bướm gang điều khiển khí nén 2 mặt bích.

III. Cấu tạo và chức năng của van bướm điều khiển khí nén hai mặt bích

3.1. Cấu tạo van bướm điều khiển khí nén hai mặt bích

Van bướm điều khiển khí nén hai mặt bích có cấu tạo khá đơn giản, đa phần cấu tạo của dòng van nay đều tương đồng với các dòng van bướm khác trên thị trường. Đặc điểm khác biệt của dòng van này ở thiết kế thân van, thân van của dòng van này được đúc nguyên khối với thiết kế hai mặt bích mang các tiêu chuẩn phổ biến trên thị trường hiện nay như JIS, DIN, BS, ANSI. Chí tiết cấu tạo như sau:

Thân van: Được đúc nguyên khối từ các chất liệu cao cấp như gang, thép, inox có độ bền cơ học và khả năng chịu nhiệt độ, áp lực cao. Thân van bao bọc bên ngoài các bộ phận khác của van và được thiết kế mặt bích để kết nối với đường ống.

Trục van: Có dạng hình trụ dài, được đúc nguyên khối từ chất liệu thép có độ cứng cao. Trục van được gắn liền với đĩa van và bộ phận điều khiển, giúp điều khiển hoạt động xoay của đĩa van.

Đĩa van: Có dạng hình cánh bướm nằm hoàn toàn bên trong thân van và chịu sự điều khiển của trục van. Bộ phận này có thể ví như cánh cửa có thể mở cho lưu chất đi qua và đóng lại ngăn chặn dòng chảy lưu thông.

Gioăng làm kín: Nằm bên trong lòng trong của thân van và bao bọc bên ngoài của đĩa van, đây là bộ phận giúp đảm bảo van có độ kín tốt trong quá trình sử dụng.

Bộ phận điều khiển: Hay còn gọi là bộ điều khiển khí nén, được lắp đặt trên đỉnh của van và kết nối trục tiếp với trục van để điều khiển hoạt động của đĩa van.

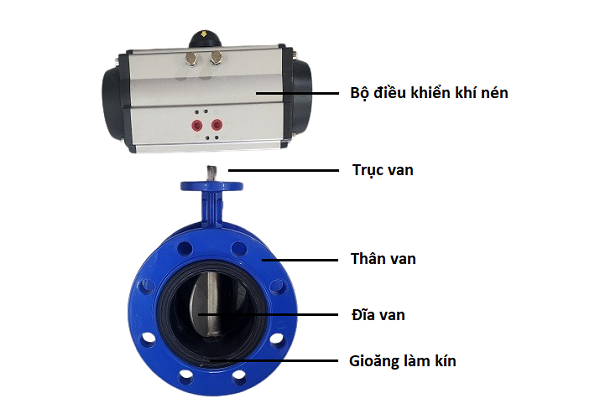

Cấu tạo van bướm điều khiển khí nén hai mặt bích.

3.2. Chức năng của van bướm điều khiển khí nén hai mặt bích trong đường ống

Van bướm điều khiển khí nén hai mặt bích là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Chúng giúp người sử dụng có thể điều khiển hoạt động của dòng chảy lưu chất trong đường ống hệ thống, như đóng hoặc mở cho dòng chảy lưu chất di chuyển qua van. Ngoài ra có thể sử dụng van để kiểm soát và điều tiết lưu lượng của dòng chảy lưu chất.

Hơn thế dòng van này cũng là thiết bị hiện đại có khả năng chuyển đổi năng lượng khí nén để điều khiển hoạt động của đĩa van, điều này giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần trực tiếp đến vị trí lắp đặt van.

IV. Ưu điểm và ứng dụng của van bướm điều khiển khí nén hai mặt bích

4.1. Ưu điểm

Van bướm điều khiển khí nén hai mặt bích là dòng van đang rất được ưu chuộng sử dụng trên thị trường hiện nay, bởi dòng van này có nhiều đặc điểm vượt trội so với các dòng van khác cùng chức năng trên thị trường. Một số ưu điểm có thể kể đến như:

• Van có thể mở hoặc đóng ngăn chặn dòng chảy lưu thông trong đường ống hệ thống và cũng có thể điều tiết lưu lượng dòng chảy lưu chất.
• Được làm từ nhiều chất liệu cao cấp khác nhau có thể hoạt động tốt trong nhiều môi trường hệ thống khác nhau.
• Van có độ bền cơ học tốt, chịu được va đập và khả năng chịu áp lực, nhiệt độ cao.
• Thiết kế mặt bích trên thân vàn giúp tăng khả năng lắp đặt của van, đảm bảo được kết nối chắc chắn hơn, đạt độ kín tốt trong thời gian dài sử dụng.
• Bộ điều khiển khí nén giúp người sử dụng có thể điều khiển hoạt động của van từ xa, giúp hệ thống giảm thiểu được nhân công và chi phí vận hành.
• Thời gian đóng , mở van nhanh chóng, chỉ mất từ 1 đến 2 giây để hoàn thành 1 chu trình hoạt động.

4.2. Ứng dụng van bướm điều khiển khí nén hai mặt bích

Là một trong những dòng van được sử dụng phổ biến nhất trên thị trường hiện nay, van bướm điều khiển khí nén hai mặt bích được sử dụng trong rất nhiều các ứng dụng hệ thống khác nhau. Một số hệ thống sử dụng dòng van này đạt hiệu quả cao nhất, có thể kể đến như:

• Sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt thành phố.
• Sử dụng trong các hệ thống xử lý, đường ống dẫn nước thải thành phố, nước thải công nghiệp.
• Sử dụng trong các nhà máy sản xuất thực phẩm, đồ uống, bia, rượu,...
• Sử dụng trong các nhà máy sản xuất giấy, bao bì, màng bọc,...
• Sử dụng trong các hệ thống đường ống xử lý hóa chất.
• Sử dụng trong các hệ thống đường ống dẫn xăng, dầu,..
• Sử dụng trong các hệ thống bởm, các hệ thống tưới tiêu nông nghiệp.

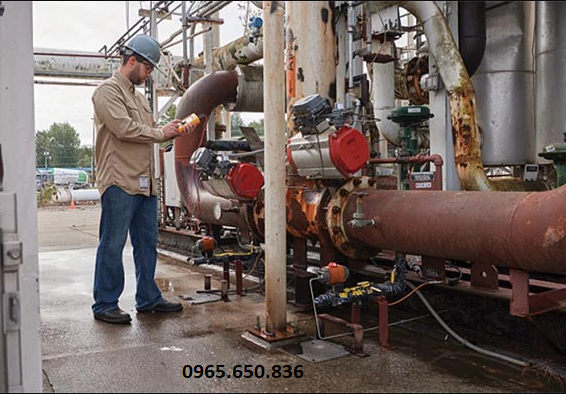

Ứng dụng van bướm điều khiển khí nén hai mặt bích.

V. Địa điểm bán van bướm điều khiển khí nén hai mặt bích hàng đầu thị trường hiện nay

Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp van bướm điều khiển khí nén hai mặt bích khác nhau, tuy nhiên với kinh nghiệm nhiều năm cung cấp dòng thiết bị này Thuận Phát Valve chúng tôi tự tin là đơn vị dẫn đầu trong việc cung cấp dòng sản phẩm chính hãng với giá cả ưu đãi nhất thị trường.

Thuận Phát Valve chúng tôi đảm bảo tất cả các sản phẩm của chúng tôi đều là hàng chính hãng được nhập khẩu trực tiếp từ các nước có nền công nghiệp đường ống phát triển hàng đầu thế giới. Các sản phẩm được chúng tôi nhập khẩu trực tiếp từ nhà máy mà không thông qua bất kỳ bên trung gian thứ 3 nào, điều này giúp giá thành của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Rât hân hạnh được đồng hành và phục vụ quý khách hàng trong các dự án gần nhất, chân thành cảm ơn đã quan tâm và theo dõi bài viết.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bướm điều khiển khí nén kèm công tắc giám sát đóng mở.
