Hướng dẫn lựa chọn van bi phù hợp với hệ thống

Hướng dẫn lựa chọn van bi phù hợp với hệ thống - Các lưu ý quan trọng khi lựa chọn van bi

Van bi là một trong những thiết bị công nghiệp quan trọng được sử dụng rộng rãi trong nhiều hệ thống đường ống, từ hệ thống cấp nước, khí, cho đến các hệ thống xử lý chất lỏng và hóa chất. Việc lựa chọn van bi phù hợp với hệ thống không chỉ đảm bảo hiệu quả vận hành mà còn giúp tiết kiệm chi phí bảo trì và nâng cao độ bền của toàn bộ hệ thống.

I. Tìm hiểu chi tiết – Van bi là gì?

Van bi, hay còn gọi là ball valve, là một thiết bị điều khiển dòng chảy quan trọng, được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là trong các hệ thống xử lý chất lỏng, khí, và các môi trường đặc biệt như hóa chất, dầu khí, nước sạch, cấp thoát nước, và cả trong các ứng dụng công nghiệp khác. Van bi nổi bật với khả năng điều khiển dòng chảy của các chất lỏng hoặc khí thông qua việc xoay một quả cầu (ball) có lỗ thông qua ở bên trong, giúp kiểm soát dòng chảy một cách hiệu quả và chính xác.

1.1. Chi tiết cấu tạo của van bi

Cấu tạo của van bi rất đơn giản nhưng lại mang lại hiệu suất rất cao trong việc điều tiết dòng chảy. Các thành phần chính của một van bi bao gồm:

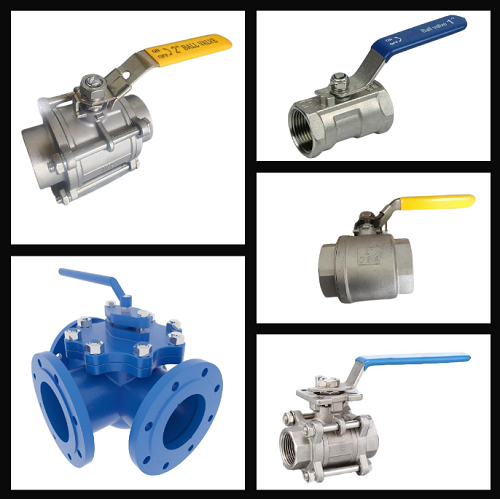

- Thân Van: Là phần chứa các bộ phận bên trong của van. Thân van được chế tạo từ các vật liệu chịu lực và khả năng chống ăn mòn tốt, như thép không gỉ (stainless steel), nhựa (plastic), hoặc gang (cast iron). Thân van cần đảm bảo khả năng chịu áp lực và nhiệt độ trong hệ thống.

- Quả Cầu (Ball): Đây là phần quan trọng nhất của van bi. Quả cầu có hình dáng tròn và có một lỗ xuyên qua chính giữa. Khi quả cầu quay 90 độ, lỗ này sẽ thay đổi vị trí, từ đó điều chỉnh dòng chảy của chất lỏng hoặc khí. Đặc điểm nổi bật của quả cầu là khả năng đóng mở nhanh chóng và chính xác, không gây hiện tượng tắc nghẽn trong quá trình vận hành.

- Trục Van (Stem): Trục van kết nối quả cầu với bộ điều khiển bên ngoài (có thể là tay quay, khí nén, điện, thủy lực, v.v.). Trục này giúp truyền động từ bên ngoài vào quả cầu để thay đổi vị trí của quả cầu, từ đó điều khiển dòng chảy.

- Đệm Làm Kín (Seals): Đệm làm kín được đặt ở các điểm nối giữa quả cầu và thân van, có nhiệm vụ ngăn ngừa rò rỉ chất lỏng hoặc khí khi van đang hoạt động. Các đệm này thường được làm từ các chất liệu có khả năng chịu nhiệt, hóa chất và độ bền cao, như PTFE, EPDM, hoặc NBR.

1.2. Nguyên lý hoạt động của van bi

Van bi hoạt động dựa trên nguyên lý xoay quả cầu. Quả cầu bên trong van có một lỗ thông qua, và khi quả cầu quay, lỗ này sẽ căn chỉnh với đường dòng chảy của chất lỏng hoặc khí. Khi quả cầu xoay 90 độ, lỗ thông qua của quả cầu sẽ chuyển từ trạng thái đóng hoàn toàn (nghĩa là ngừng dòng chảy) sang trạng thái mở, cho phép dòng chảy tiếp tục qua hệ thống.

• Van bi mở: Khi quả cầu quay sao cho lỗ thông qua nằm trong phương thẳng với hướng dòng chảy, van bi sẽ mở hoàn toàn, cho phép chất lỏng hoặc khí đi qua dễ dàng.
• Van bi đóng: Khi quả cầu xoay 90 độ và lỗ thông qua bị che khuất, van bi sẽ đóng lại hoàn toàn, ngừng dòng chảy của chất lỏng hoặc khí trong hệ thống.

Ngoài ra, có một số loại van bi có tính năng điều chỉnh dòng chảy, cho phép thay đổi kích thước lỗ thông qua quả cầu, từ đó kiểm soát dòng chảy ở mức độ chính xác cao.

1.3. Lý do cần lựa chọn van bi phù hợp với hệ thống đường ống

Lựa chọn van bi phù hợp với hệ thống là yếu tố then chốt ảnh hưởng đến hiệu quả vận hành của cả hệ thống. Một lựa chọn sai sẽ dẫn đến nhiều vấn đề như rò rỉ, tắc nghẽn, tiêu tốn năng lượng, và tăng chi phí bảo trì. Để đạt được hiệu quả tối ưu, van bi cần đáp ứng các yêu cầu kỹ thuật cụ thể của hệ thống, giúp dòng chảy ổn định và tiết kiệm chi phí vận hành.

II. Các lưu ý quan trọng trong quá trình lựa chọn van bi

2.1. Lưu ý kích cỡ và yêu cầu của hệ thống

Kích cỡ van bi cần được chọn sao cho phù hợp với đường kính ống dẫn và lưu lượng của hệ thống. Một van bi có kích cỡ nhỏ sẽ không thể đáp ứng được nhu cầu lưu lượng lớn, trong khi van quá lớn sẽ gây tốn kém và không cần thiết. Vì vậy, việc tính toán và lựa chọn kích cỡ phù hợp giúp duy trì hiệu suất vận hành mà không gây lãng phí.

2.2. Lưu ý chất liệu sản xuất van bi và môi trường sử dụng

Chất liệu van bi rất quan trọng trong việc xác định khả năng chịu được môi trường làm việc của hệ thống. Các loại chất liệu van bi phổ biến bao gồm:

• Thép không gỉ (Stainless Steel): Phù hợp cho môi trường ăn mòn hoặc hóa chất.
• Nhựa (Plastic): Thích hợp cho các hệ thống với chất lỏng không có tính ăn mòn cao.
• Gang hoặc thép: Dùng cho các ứng dụng công nghiệp tiêu chuẩn với áp suất và nhiệt độ cao.

2.3. Lưu ý nhiệt độ và áp suất của hệ thống

Van bi có thể hoạt động tốt ở các điều kiện nhiệt độ và áp suất khác nhau. Việc lựa chọn van bi phải phù hợp với yêu cầu nhiệt độ và áp suất trong hệ thống để đảm bảo van hoạt động ổn định, không bị hư hỏng hay rò rỉ. Ví dụ, trong các hệ thống khí nén hay hơi nước, van bi phải có khả năng chịu được nhiệt độ cao và áp suất lớn.

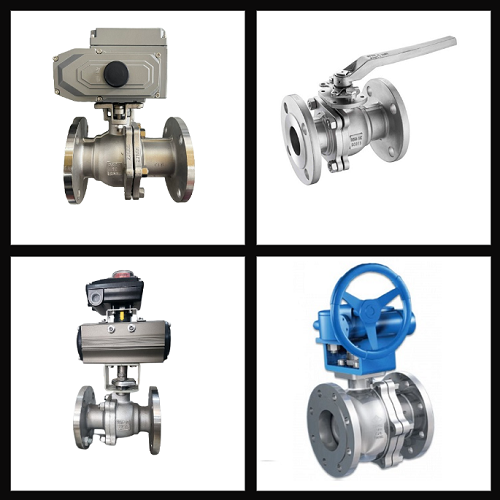

2.4. Lưu ý thiết kế dạng điều khiển của van bi

Van bi có thể được điều khiển bằng tay, khí nén, điện hoặc thủy lực. Việc lựa chọn loại điều khiển phụ thuộc vào nhu cầu sử dụng và sự tiện lợi trong vận hành hệ thống. Với các hệ thống tự động hóa, van bi điều khiển bằng khí nén hoặc điện có thể giúp cải thiện hiệu suất và giảm sự can thiệp thủ công.

2.5. Lưu ý áp suất và lưu lượng dòng chảy của hệ thống

Công suất và khả năng chịu áp suất của van bi phải được tính toán dựa trên hệ thống cụ thể. Nếu van bi không phù hợp với áp suất làm việc hoặc lưu lượng dòng chảy của hệ thống, nó có thể gặp phải các vấn đề như tắc nghẽn, rò rỉ hoặc hao mòn nhanh chóng.

2.6. Lưu ý môi trường và lưu chất của hệ thống

Trong các ứng dụng có chất lỏng hoặc khí có tính mài mòn, như trong ngành công nghiệp khai thác mỏ, van bi cần có khả năng chống mài mòn tốt để kéo dài tuổi thọ của thiết bị. Chất liệu van bi như carbide hoặc các lớp phủ đặc biệt có thể giúp cải thiện khả năng chống mài mòn.

2.7. Lưu ý dạng kết nối của van và đường ống

Van bi cần có loại kết nối tương thích với hệ thống ống dẫn, có thể là kết nối ren, hàn, hoặc kẹp (clamp). Việc lựa chọn loại kết nối phù hợp không chỉ giúp tiết kiệm chi phí mà còn giảm thiểu thời gian lắp đặt và bảo trì.

III. Cách lựa chọn van bi đúng với nhu cầu của hệ thống

Để lựa chọn van bi phù hợp, bạn cần thực hiện các bước sau:

- Phân tích yêu cầu của hệ thống: Hiểu rõ về hệ thống cần sử dụng van bi, bao gồm các yếu tố như chất lỏng, nhiệt độ, áp suất và môi trường hoạt động.

- Tham khảo các tiêu chuẩn và thông số kỹ thuật: Cần tham khảo các thông số kỹ thuật về kích cỡ, chất liệu, và khả năng chịu áp suất của van bi.

- Chọn nhà cung cấp uy tín: Lựa chọn van bi từ các nhà sản xuất và nhà cung cấp có uy tín giúp đảm bảo chất lượng và độ bền của sản phẩm.

>>> Kết Luận: Việc lựa chọn van bi phù hợp với hệ thống là một quyết định quan trọng đối với hiệu suất và độ bền của toàn bộ hệ thống. Khi lựa chọn van bi, bạn cần chú ý đến các yếu tố như kích cỡ, chất liệu, điều kiện nhiệt độ và áp suất, loại điều khiển và hệ thống kết nối. Một sự lựa chọn đúng đắn sẽ giúp hệ thống hoạt động ổn định, tiết kiệm năng lượng và chi phí bảo trì.
