Van một chiều hơi nóng

Van một chiều hơi nóng là một trong những thiết bị bắt buộc có trên mọi hệ thống nồi hơi, đường ống steam và các dây chuyền gia nhiệt công nghiệp. Đây là loại van đảm nhận nhiệm vụ ngăn dòng chảy ngược, bảo vệ thiết bị và ổn định áp suất khi hệ thống hoạt động trong điều kiện nhiệt độ cao, áp suất lớn.

Tại Thuận Phát Valve chúng tôi cung cấp đầy đủ các dòng van một chiều chuyên dụng cho hơi nóng với nhiều vật liệu, tiêu chuẩn và kích thước, đáp ứng mọi yêu cầu từ nhà máy thực phẩm, dệt nhuộm, hóa chất cho đến hệ thống nồi hơi công nghiệp.

I. Giới thiệu chung về van một chiều hơi nóng

Van một chiều hơi nóng (Steam Check Valve) là loại van cho phép hơi nóng chỉ đi theo một chiều duy nhất, đồng thời ngăn hoàn toàn dòng chảy ngược khi áp suất phía sau giảm hoặc khi hệ thống dừng hoạt động. Van được thiết kế chuyên dụng cho môi trường nhiệt độ cao (≥180°C) và áp suất lớn, thường gặp trong các đường ống steam bão hòa, nồi hơi và hệ thống gia nhiệt công nghiệp.

Về nguyên lý, van sử dụng đĩa, piston, bi, hoặc lá lật để đóng/mở theo sự chênh lệch áp suất, khi hơi nóng đi đúng chiều, lực đẩy của dòng hơi nâng đĩa van lên, tạo lối cho hơi đi qua. Ngược lại, khi hơi giảm hoặc dòng đảo chiều, lực lò xo kết hợp với trọng lực sẽ lập tức đóng đĩa van lại, ngăn hiện tượng chảy ngược và bảo vệ toàn bộ thiết bị phía trước.

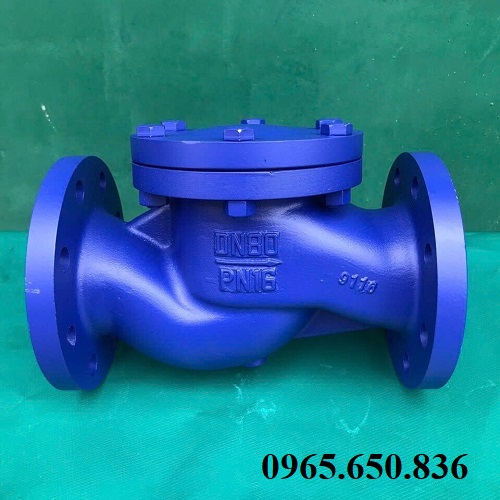

Van một chiều hơi nóng.

Van một chiều dành cho hơi nóng khác biệt rõ ràng so với van một chiều thường dùng cho nước hoặc khí. Điểm phân biệt lớn nhất nằm ở khả năng chịu nhiệt chịu áp cao, vật liệu lò xo, gioăng, thân van được chế tạo từ thép chịu nhiệt, inox 304/316 hoặc gang chịu nhiệt, đảm bảo không biến dạng khi vận hành liên tục trong môi trường hơi bão hòa. Nhờ cấu tạo đặc biệt này, van hoạt động ổn định, chống búa nước và giúp hệ thống steam vận hành an toàn, hiệu quả.

Đặc điểm nổi bật của van 1 chiều hơi nóng

Van một chiều hơi nóng được thiết kế chuyên biệt để làm việc trong môi trường nhiệt độ cao và áp suất lớn, vì vậy cấu tạo và hiệu năng của van có những ưu điểm vượt trội so với van 1 chiều dùng cho nước hoặc khí thông thường.

• Van sử dụng vật liệu chịu nhiệt như gang chịu nhiệt, inox 304/316 hoặc thép WCB, giúp đảm bảo độ bền cơ học và độ kín tuyệt đối khi hoạt động trong môi trường hơi nóng liên tục từ 180°C đến 350°C.
• Cấu trúc đĩa van, lá lật hoặc piston được gia cường chịu áp cao, tối ưu cho các hệ thống steam có áp suất làm việc PN16 – PN25 – PN40, đảm bảo vận hành ổn định và chống biến dạng hiệu quả.
• Thiết kế đóng nhanh của lò xo hoặc lá van giúp hạn chế hiện tượng búa nước, giảm rung lắc và bảo vệ đường ống, đặc biệt quan trọng đối với các tuyến hơi dài hoặc có sự thay đổi áp suất đột ngột.
• Gioăng làm kín chịu nhiệt bằng PTFE hoặc graphite giúp duy trì độ kín khít lâu dài, đồng thời giảm rò rỉ hơi và tăng tuổi thọ toàn hệ thống trong môi trường nhiệt độ và áp suất cao.
• Khả năng vận hành tự động dựa trên chênh lệch áp suất giúp van hoạt động chính xác, đóng mở nhanh và kịp thời, bảo vệ nồi hơi, bơm cấp và các thiết bị trao đổi nhiệt khỏi nguy cơ chảy ngược.

II. Chi tiết thông số kỹ thuật và catalog van một chiều hơi nóng

A. Chi tiết thông số kỹ thuật van 1 chiều hơi nóng

• Sản phẩm: Van 1 chiều hơi nóng.
• Kích cỡ van: DN15 - DN500.

• Vật liệu thân van: Thép, Gang, Đồng, Inox.

• Vật liệu cánh van ( đĩa van ): Inox, Thép, Gang, Đồng.

• Áp lực: DN16, DN25, DN40.

• Môi trường làm việc: Hơi nóng, Khí nén, nước, nước thải, xăng dầu...

• Nhiệt độ làm việc: -5 độ C - 400 độ C (tùy vào chất liệu sức chịu khác nhau).

• Tiêu chuẩn mặt bích: DIN, BS, JIS, ANSI.

• Kiểu kết nối: Lắp bích và nối ren.

• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Trung Quốc và các nước G7.

• Chế độ bảo hành: 12 tháng 1 đổi 1 nếu có lỗi do nhà máy sản xuất.

• Giấy tờ: Đầy đủ CO~CQ, Catalog,...

• Nhà cung cấp: Thuận Phát Valve.
• Tình trạng hàng: Luôn có sẵn, đầy đủ kích thước và tiêu chuẩn.

B. Catalog van 1 chiều hơi nóng

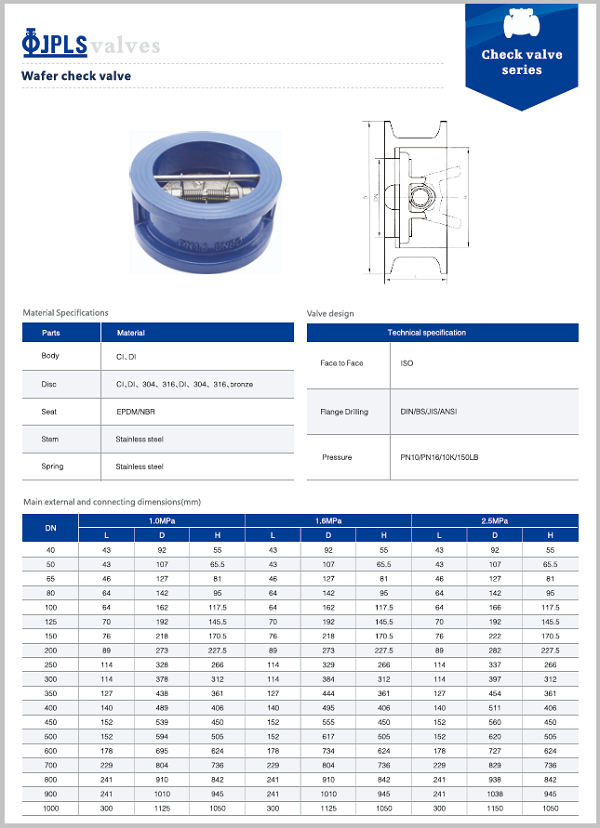

Catalog van một chiều hơi nóng.

III. Cấu tạo và nguyên lý hoạt động của van một chiều hơi nóng

Van 1 chiều hơi nóng là dòng van chuyên dụng cho các hệ thống đường ống hơi nóng, nước nóng,…Cấu tạo và nguyên ly vận hành của dòng van này cũng tương tự như các dòng van 1 chiều khác trên thị trường hiện nay. Tuy nhiên để đáp ứng sử dụng trong các hệ thống hơi nóng và hệ thống nhiệt độ cao, chúng thường được sản xuất từ các chất liệu cao cấp, đảm bảo van có khả năng chịu nhiệt độ và có độ kín cao khi sử dụng trong hệ thống hơi.

A. Cấu tạo của van một chiều hơi nóng

Van một chiều hơi nóng được thiết kế với cấu trúc đặc biệt để chịu được nhiệt độ và áp suất cao trong hệ thống hơi bão hòa. Tùy theo từng kiểu (lá lật, lò xo, piston, bi…), cấu tạo có thể khác nhau đôi chút, tuy nhiên nhìn chung một van tiêu chuẩn sẽ bao gồm các bộ phận chính sau:

• Thân van
• Đĩa van
• Trục van
• Gioăng làm kín
• Nắp van

Cấu tạo van 1 chiều hơi nóng.

B. Nguyên lý hoạt động của van 1 chiều hơi nóng

Van một chiều hơi nóng vận hành dựa trên chênh lệch áp suất giữa hai phía của van, khi hơi nóng đi đúng chiều, áp lực dòng hơi sẽ tác động trực tiếp lên đĩa hoặc piston bên trong, làm chúng nâng lên và tạo đường thông cho hơi đi qua. Quá trình mở van diễn ra hoàn toàn tự động, đảm bảo hơi nóng lưu thông ổn định với trở lực thấp ngay cả khi hệ thống hoạt động ở nhiệt độ và áp suất cao.

Khi dòng hơi giảm, ngừng hoặc đảo chiều, áp suất phía trước không còn đủ lực đẩy để giữ đĩa van mở. Lúc này, lực lò xo kết hợp với trọng lượng của đĩa làm van tự động đóng lại, ngăn tuyệt đối hiện tượng chảy ngược hơi về nồi hơi hoặc thiết bị phía sau. Cơ chế đóng/mở nhanh và chính xác này giúp hệ thống steam vận hành an toàn, tránh búa nước và hạn chế hư hại cho đường ống, bơm cấp cũng như các thiết bị trao đổi nhiệt.

IV. Các dòng van một chiều hơi nóng hàng đầu thị trường hiện nay

Van một chiều hơi nóng được thiết kế và sản xuất với đa dạng kiểu dáng. kích thước khác nhau, mối kích thước và kiểu dáng sẽ phù hợp với từng dạng hệ thống và đường ống khác nhau. Tùy theo thiết kế của hệ thống và nhu cầu sử dụng mà người mua có thể lựa chọn dòng van mang thiết kế và tiêu chuẩn phù hợp nhất cho hệ thống.

1. Van một chiều lá lật (Swing Check Valve)

Van một chiều lá lật hơi nóng sử dụng cơ cấu bản lề để đóng mở theo dòng hơi. Khi hơi chảy đúng chiều, lá van được đẩy lên; khi dòng ngừng hoặc đảo chiều, lá lật rơi xuống và đóng kín. Dòng van này có trở lực thấp, phù hợp với hệ thống hơi có lưu lượng lớn và ít dao động áp suất.

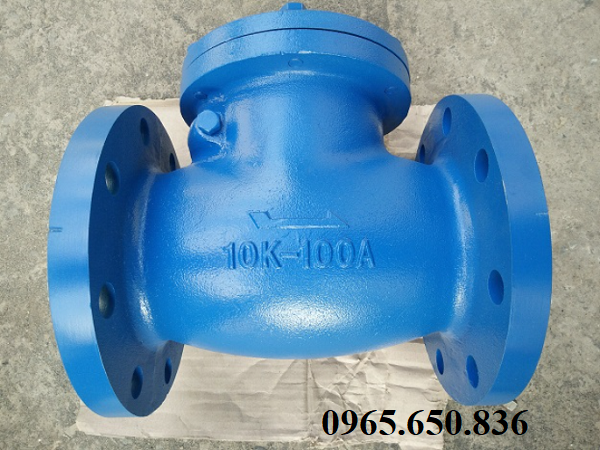

Van 1 chiều lá lật hơi nóng.

2. Van một chiều piston (Piston Check Valve)

Van piston dùng trục piston chuyển động tịnh tiến để đóng mở theo chênh lệch áp suất. Thiết kế này cho khả năng chịu áp cao, độ kín tốt và chống rung hiệu quả, rất phù hợp với hệ thống hơi nóng áp suất lớn hoặc có dao động áp mạnh.

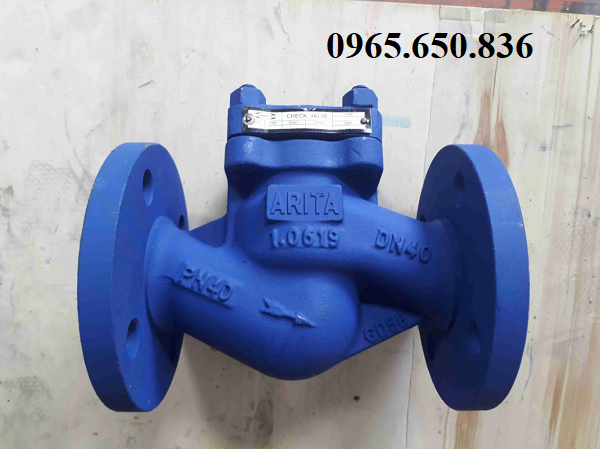

Van 1 chiều hơi nóng piston.

3. Van một chiều lò xo (Spring Check Valve)

Dòng van này sử dụng đĩa kết hợp lò xo chịu nhiệt nhằm đóng mở nhanh và dứt khoát. Lò xo giúp chống búa nước, hạn chế rung lắc và nâng cao độ an toàn. Đây là loại van được sử dụng nhiều nhất trong các tuyến steam công nghiệp.

4. Van một chiều bi (Ball Check Valve)

Van hoạt động bằng bi thép hoặc inox, đóng mở dựa trên chuyển động nâng, hạ của viên bi. Loại van này có kết cấu đơn giản, độ bền cao, chịu nhiệt tốt, thích hợp cho các đường ống hơi có kích thước nhỏ và yêu cầu độ kín cao.

5. Van một chiều cánh bướm wafer (Dual Plate Check Valve)

Được thiết kế với hai cánh lật dạng bướm, đóng mở nhanh và đều khi có dòng hơi. Dạng wafer giúp van gọn nhẹ, dễ lắp đặt giữa hai mặt bích, thường dùng cho hệ thống hơi kích thước lớn, tiết kiệm không gian và giảm tải trọng đường ống.

Các thiết kế tiêu chuẩn van 1 chiều hơi nóng

• Van 1 chiều hơi nóng inox
• Van một chiều hơi nóng gang
• Van 1 chiều hơi nóng thép
• Van một chiều hơi nóng nối ren
• Van một chiều hơi nóng mặt bích
• Van 1 chiều hơi nóng PN10
• Van 1 chiều hơi nóng PN16
• Van 1 chiều hơi nóng PN25
• Van 1 chiều hơi nóng áp lực cao

V. Đánh giá ưu điểm và ứng dụng thực tế của van một chiều hơi nóng

A. Ưu điểm của van một chiều hơi nóng

• Chịu nhiệt và chịu áp cao vượt trội, vận hành ổn định trong môi trường hơi nóng từ 180°C đến 350°C, phù hợp cho nồi hơi, lò sấy và các tuyến steam công nghiệp hoạt động liên tục thời gian dài.
• Cơ chế đóng mở tự động theo chênh lệch áp suất, giúp kiểm soát dòng chảy ngược hiệu quả, bảo vệ nồi hơi, bơm cấp nước, bộ gia nhiệt và các thiết bị trao đổi nhiệt khỏi sự cố đảo chiều dòng hơi.
• Thiết kế đóng nhanh, đặc biệt ở dòng van lò xo hoặc piston, giúp giảm thiểu hiện tượng búa nước (water hammer), hạn chế rung lắc đường ống và kéo dài tuổi thọ toàn bộ hệ thống steam.
• Gioăng và bề mặt làm kín chịu nhiệt, sử dụng PTFE, graphite hoặc metal seat, giúp duy trì độ kín khít lâu dài, hạn chế thất thoát hơi, giảm chi phí vận hành và tăng hiệu suất năng lượng cho nhà máy.
• Đa dạng vật liệu và tiêu chuẩn kết nối, đáp ứng mọi yêu cầu từ hệ thống nhỏ đến các tuyến hơi áp suất cao, đảm bảo khả năng thay thế linh hoạt, dễ bảo trì và phù hợp nhiều tiêu chuẩn quốc tế.

B. Ứng dụng thực tế của van một chiều hơi nóng

- Hệ thống nồi hơi công nghiệp (Boiler Systems): Ngăn chảy ngược hơi và nước ngưng, bảo vệ bơm cấp và giúp nồi hơi hoạt động ổn định, an toàn trong điều kiện tải nhiệt lớn.

- Đường ống steam trong nhà máy sản xuất: Sử dụng rộng rãi trong các tuyến hơi chính, hơi phân phối, hơi gia nhiệt và các nhánh phụ của dây chuyền hơi bão hòa.

- Hệ thống gia nhiệt và trao đổi nhiệt: Dùng trong các bộ gia nhiệt, bình gia nhiệt, thiết bị sấy, nồi nấu và bộ trao đổi nhiệt dạng tấm – dạng ống.

- Ngành thực phẩm, đồ uống: Ứng dụng trong hệ thống hấp, tiệt trùng, nấu, sấy và vệ sinh đường ống bằng hơi nóng (CIP – SIP).

- Ngành dệt nhuộm, may mặc: Dùng trong lò hơi, máy nhuộm, máy sấy, máy ép nhiệt và các dây chuyền xử lý nhiệt bằng steam.

- Nhà máy hóa chất, cao su, giấy: Kiểm soát dòng hơi cho các công đoạn gia nhiệt, xử lý nguyên liệu, sấy và vận hành máy móc cần ổn định nhiệt độ.

VII. Địa điểm mua van một chiều hơi nóng hàng đầu thị trường hiện nay

Khi lựa chọn van một chiều hơi nóng cho hệ thống nồi hơi hoặc đường ống steam, yếu tố quan trọng nhất không chỉ nằm ở giá thành mà còn là chất lượng, nguồn gốc xuất xứ và khả năng tư vấn kỹ thuật. Trên thị trường hiện nay, Thuận Phát Valve được xem là một trong những địa chỉ uy tín hàng đầu, chuyên cung cấp đầy đủ các dòng van 1 chiều chịu nhiệt, chịu áp cho nhiều nhà máy lớn tại Việt Nam.

Với lợi thế về kho hàng quy mô, sản phẩm đa dạng từ các thương hiệu Nhật Bản, Hàn Quốc, Đài Loan đến châu Âu, chúng tôi đáp ứng nhanh mọi nhu cầu từ bảo trì, thay thế đến thi công lắp đặt hệ thống hơi.

Ngoài việc đảm bảo hàng chính hãng có CO – CQ, Catalog,… đầy đủ, chúng tôi còn sở hữu đội ngũ kỹ thuật giàu kinh nghiệm trong lĩnh vực hơi nóng, có thể tư vấn lựa chọn đúng loại van theo áp suất, lưu lượng và tiêu chuẩn kết nối của từng hệ thống. Sự kết hợp giữa năng lực kỹ thuật, năng lực kho và dịch vụ hỗ trợ chuyên nghiệp giúp Thuận Phát trở thành đối tác tin cậy của các nhà máy thực phẩm, dệt nhuộm, bao bì, hóa chất và các đơn vị vận hành hệ thống steam trên toàn quốc.

Các lý do nên mua hàng tại Thuận Phát Valve chúng tôi

• Hàng chính hãng có CO, CQ đầy đủ, đảm bảo nguồn gốc rõ ràng, chất lượng ổn định, phù hợp cho các dự án nhà máy yêu cầu tiêu chuẩn nghiêm ngặt về thiết bị hơi nóng và an toàn vận hành.
• Đội ngũ kỹ thuật am hiểu hệ thống hơi, hỗ trợ lựa chọn đúng loại van theo nhiệt độ, áp suất, tiêu chuẩn mặt bích và đặc thù từng dây chuyền, giúp tối ưu hiệu suất và hạn chế tối đa rủi ro cho khách hàng.
• Chính sách giá cạnh tranh, đặc biệt ưu đãi cho đại lý, đơn vị thi công và các dự án cần số lượng lớn, giá được báo minh bạch, rõ ràng và luôn đi kèm tư vấn kỹ thuật miễn phí.
• Hỗ trợ lắp đặt và hướng dẫn kỹ thuật tận nơi, đảm bảo van hoạt động đúng cách ngay từ khi đưa vào sử dụng, giảm nguy cơ rò rỉ, búa nước hoặc sai chiều lắp đặt thường gặp trong hệ thống steam.
• Kho hàng lớn đa dạng model và kích thước, từ DN15 đến DN200, có sẵn đầy đủ vật liệu gang, inox, thép cùng các tiêu chuẩn JIS, BS, PN16, PN25, PN40. Nhờ đó, chúng tôi đáp ứng nhanh mọi yêu cầu thay thế và thi công gấp.

Quý khách hàng quan tâm đến dòng sản phẩm này, vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Hotline liên hệ: 0965.650.836
