Van bướm điều khiển khí nén

Hiện nay các dòng van bướm điều khiển tự động đang dần thay thế các dòng van điều khiển cơ tay, các dòng van này có khả năng giúp người sử dụng điều khiển hoạt động của dòng chảy trong hệ thống từ xa mà không cần trực tiếp đến vị trí lắp đặt van. Đặc biệt các dòng van này còn giúp người sử dụng có thể điều khiển nhiều thiết bị 1 lúc, điều này làm tăng khả năng hoạt động và vận hành của hệ thống.

Trong bài viết này chúng ta cùng tìm hiểu đôi chút về dòng van bướm điều khiển khí nén, đây là dòng van điều khiển tự động đang rất được ưu chuộng sử dụng trên thị trường hiện nay. Để hiểu thêm chi tiết về dòng van này, cũng như các chức năng, cấu tạo, cách dòng van này hoạt động và chúng được ứng dụng như thế nào trong các hệ thống. Mời quý khách hàng theo dõi chi tiết bài viết dưới đây:

I. Tổng kho van bướm điều khiển khí nén hàng đầu Việt Nam

Là đơn vị chuyên cung cấp các dòng van công nghiệp hàng đầu Việt Nam hiện nay, CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi là đơn vị chuyên cung cấp các trang thiết bị đường ống hàng đầu hiện nay. Van bướm điều khiển khí nén là 1 trong những dòng sản phẩm hàng đầu của chúng tôi, được chúng tôi cung cấp trên toàn quốc trong nhiều năm qua.

Các dòng sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu hàng đầu thịu trường hiện nay như Samwoo, Wonil, AUT, ARV, KBS, Toyo,...Với đầy đủ các giấy tờ như CO - CQ, catalog, Bill of lading,...Quý khách hàng khi đến với Thuận Phát Valve chúng tôi có thể hoàn toàn yên tâm về chất lượng cũng như nguồn gốc và xuất xứ của sản phẩm.

Ngoài ra với tất cả sản phẩm đều được chúng tôi nhập khẩu với số lượng lớn, lưu chữ trong kho rông hàng ngàn m2 tại các thành phố lớn, điều này giúp chúng tôi có thể nhanh chóng giao hàng đến với khách hàng. Đặc biệt điều này giúp các sản phẩm của chúng tôi luôn ở trạng thái như mới, không bị hao mòn bởi thời gian để lâu trong kho.

Với nhiều năm kinh nghiệm trong ngành, chúng tôi đã đồng hành và phát triển cung rất nhiều các dự án lớn nhỏ trong và ngoài nước, điều này cũng là minh chứng tốt nhất đối với giá trị mà chúng tôi có thể đem lại. Dưới đây là 1 số lý do khiến Thuận Phát Valve đang ngày càng trở thành đơn vị uy tín hàng đầu trong lĩnh vực này.

• Tất cả các sản phẩm đều được nhập khẩu từ các thương hiệu hàng đầu, thông qua lựa chọn và thống kê từ các đơn vị sử dụng. Nhằm đảm bảo sản phẩm cho chất lượng tốt nhất, giá thành phải chăng với thị trường, đặc biệt mang lại hiệu quả tốt nhất khi sử dụng.
• Luôn nói không với hàng nhái, hàng chế tác, hàng kém chất lượng. Thuận Phát Valve chúng tôi luôn cam kết tất cả các sản phẩm của chúng tôi đều là chính hãng, có dầy đủ các giấy tờ như CO - CQ, Catalog, VAT, Bill of lading,...
• Trước khi các sản phẩm đến tay người sử dụng, đã phải trải qua rất nhiều các quy trình kiểm tra, kiểm định khác nhau. Như lựa chọn nhà cung cấp, kiểm tra chất liệu, quy trình sản xuất và sản phẩm sau khi xuất xưởng, điều này giúp chúng tôi hạn chế các sản phẩm kém chất lượng, hay hàng nhái được trộng lẫn trong quá trình vận chuyển.
• Với kho hàng rộng hàng ngàn m2, luôn được cài đặt ở độ ẩm và nhiệt độ phù hợp nhất. Điều này giúp đảm bảo van được bảo quan ở môi trường tốt nhất, trước khi đến tay người sử dụng van luôn ở trạng thái mới 100%.
• Tất cả các sản phẩm của chúng tôi đều được bảo hành từ 12 đến 18 tháng, 1 đổi 1 nếu trong quý trình sử dụng phát hiện hàng nhái, hàng kém chất lượng, lỗi do đơn vị sản xuất.
• Với đội ngủ chuyên viên tư vấn là các chuyên gia hàng đầu trong ngành, luôn sẳn sàng túc trực điện thoại 24/7 để có thể giải đáp mọi thắc mắc về sản phẩm cũng như các vấn đề liên quan trên hệ thống của quý khách hàng.
• Với nhiều năm hoạt động trong lĩnh vựa, chúng tôi hiểu việc lắng nghe ý kiến từ khách hàng là điều vô cùng quan trọng. Thuận Phát Valve chúng tôi luôn luôn cố găng tiếp thu các ý kiến từ khách hàng, từ đó thay đổi và phát triển làm sao để khách hàng có trải nghiệm tốt nhất khí đến với chúng tôi.
• Đặc biệt đối với các khách hàng thân thiết, các đơn vị phân phối lâu năm, Thuận Phát Valve chúng tôi luôn có những đãi ngộ vượt trội riêng.

II. Giới thiệu chung về dòng van bướm điều khiển khí nén

Van bướm điều khiển khí nén ( Pneumatic control butterfly valve ) là dòng van bướm điều khiển tự động bằng khí nén được sử dụng rất phổ biến trên thị trường hiện nay. Dòng van này có phần van cơ là van bướm được thay thế bộ phận điều khiển tay gạt bằng bộ điều khiển khí nén để tăng khả năng điều khiển hoạt động của van.

Là thiết bị chuyên được sử dụng để điều khiển dòng chảy lưu chất trong đường ống hệ thống, vì vậy dòng van bướm điều khiển khí nén là lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay. Với khả năng điều khiển tự động từ xa bằng năng lượng khí nén, mà không cần tới tác động cơ học từ con người trực tiếp lên thiết bị.

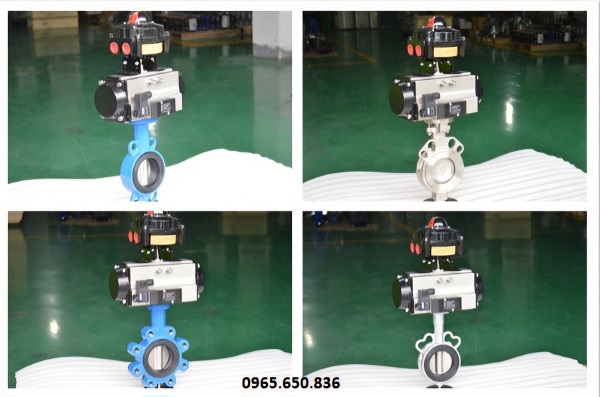

Van bướm điều khiển khí nén.

Ngoài ra dòng van này cũng được sản xuất từ nhiều chất liệu khác nhau như gang, inox, thép, nhựa có thể hoạt động tốt trong mọi môi trường hệ thống và lưu chất hiện nay. Với dãi kích thước rộng từ DN50 đến DN1200, đi kèm với đa dạng kiểu kết nối khác nhau giúp người sử dụng có thể dễ dàng lựa chọn dòng sản phẩm phù hợp nhất với hệ thống.

Hiện nay các dòng van này đang được chúng tôi nhập khẩu từ các thương hiệu nổi tiếng hàng đầu đến từ các nước có nền công nghiệp phát triển bậc nhất hiện nay như Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, EU,...

2.1. Thông số kỹ thuật van bướm điều khiển khí nén

Thông số kỹ thuật van bướm cơ

Thông số kỹ thuật bộ điều khiển khí nén

2.2. Một số đặc điểm vượt trội của van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van điều khiển tự động bằng khí nén được sử dụng rất phổ biến trên thị trường hiện nay. Dòng van này mang nhiều đặc điểm vượt trội hơn so với các dòng van khác trên thị trường, những đặc điểm này giúp chúng trở thành lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay.

• Van có khả năng điều khiển tự động từ xa mà không cần tác động cơ học trực tiếp lên van, điều này giúp tăng khả năng điều khiển hệ thống của người sử dụng, giảm thiểu nhân công và chi phí vận hành cho hệ thống.
• Van sử dụng năng lượng khí nén để điều khiển hoạt động, đây là năng lượng tự nhiên ngoài môi trường, sạch sẽ và không gây ảnh hưởng tới môi trường.
• Người sử dụng có thể điều khiển hoạt động của nhiều van cùng 1 lúc trong cùng 1 hệ thống mà không cần tác động từng thiết bị như các dòng van cơ.
• Van giúp người sử dụng có thể điều khiển dòng chảy lưu chất 1 cách linh hoạt và nhanh chóng, có khả năng đóng hoặc mở dòng chảy, đặc biệt có thể sử dụng để điều tiết lưu lượng dòng chảy.

III. Cấu tạo và nguyên lý hoạt của van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van bướm cơ được thay thế bộ phận điều khiển tay gạt bằng bộ điều khiển khí nén, vì vậy cấu tạo của dòng van này được chia làm 2 phần chính là phần van bướm cơ và bộ điều khiển khí nén. Cấu tạo chi tiết của từng phần như sau:

3.1. Cấu tạo phần van bướm cơ

Van bướm cơ là dòng van có thiết kế đĩa van dạng cánh bướm được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay, dòng van này có khả năng điều khiển dòng chảy linh hoạt nhờ vào cấu tạo đơn giản, các chi tiết bộ phận được sản xuất tỉ mĩ đạt độ hoàn thiện cao.

Thân van: Được làm từ các chất liệu gang, inox, thép, nhựa,...có thiết kế vành tròn bao bọc bên ngoài các bộ phận khác như đĩa van, trục van và gioăng làm kín. Thân ban có thiết kế đế để kết nối với bộ điều khiển và thiết kế nhiều dạng kết nối với đường ống khác nhau như mặt bích, wafer, lug,...

Đĩa van: Có hình dạng cánh bướm, được làm từ các chất liệu cao cấp như inox 304, inox 316, thép WCB. Đĩa van có khả năng quay từ góc 0 độ đến 90 độ để mở cho dòng chảy đi qua van và ngược lại để ngăn chặn dòng chảy lưu thông.

Trục van: Được đúc nguyên khối dạng hình trụ dài từ các chất liệu có độ cứng cao như inox, thép. Đây là bộ phận nằm dọc theo thân van kết nối trực tiếp với đĩa van và bộ điều khiển, có khả năng điều khiển hoạt động xoay của đĩa van.

Gioăng làm kín: Là bộ phận giúp đảm bảo được độ kín của van trong quá trình van đóng, gioăng được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM, Teflog,...được đặt ở giữa thân van và đĩa van.

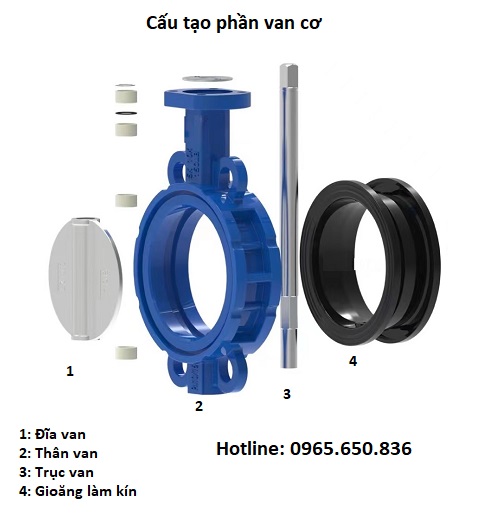

Cấu tạo phần van cơ - van bướm điều khiển khí nén.

3.2. Cấu tạo bộ điều khiển khí nén

Bộ điều khiển khí nén hay còn được gọi là bộ truyền độ khí nén, đây là thiết bị được sử dụng để điều khiển hoạt động của các dòng van công nghiệp. Thiết bị này có khả năng chuyển đổi năng lượng khí nén thành chuyển động xoay từ đó tác động để điều khiển hoạt động đóng mở của van.

Cấu tạo cơ bản của thiết bị này gồm các bộ phận sau:

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• Piston
• Bánh răng piston
• Vít điều chỉnh hành trình
• Núm hiển thị hành trình
• Điểm kết nối đường ống khí nén
• Lò xo đàn hồi ( Tác động đơn )

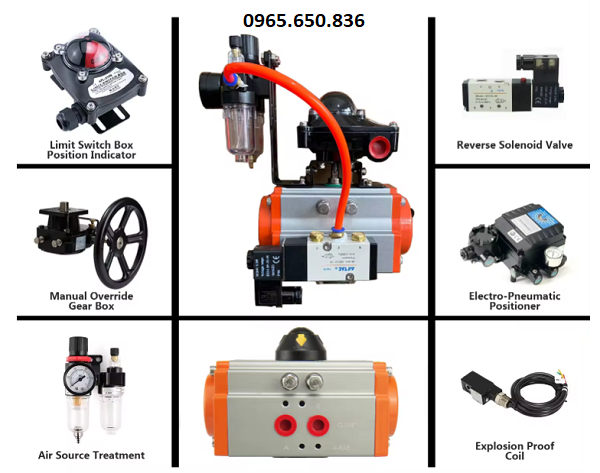

Cấu tạo bộ điều khiển khí nén - Các thiết bị hỗ trợ hoạt động.

3.3. Nguyên lý hoạt động van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van sử dụng năng lượng khí nén để điều khiển hoạt động của van, dòng van này có 2 dạng hoạt động chính là tác động kép và tác động đơn. Chí tiết từng dạng hoạt động như sau:

Van bướm điều khiển khí nén tác động kép

Van bướm điều khiển khí nén tác động kép có nguyên lý hoạt động cần tác động 2 lần để điều khiển hoạt động của van, trong đó 1 lần tác động khí nén để mở van và 1 lần tác động để đóng van. Cụ thể, khi cung cấp khí nén vào cổng A trên bộ điều khiển đĩa van sẽ di chuyển từ góc 0 độ đến 90 độ để mở van hoàn toàn và ngược lại khi cung cấp khí nén vào cổng B đĩa van sẽ di chuyển từ góc 90 độ về góc 0 độ để đóng van hoàn toàn.

Van bướm điều khiển khí nén tác động đơn

Khác vơi dòng van tác động kép ở trên, van bướm điều khiển khí nén tác động đơn được trang bị thêm các lò xo đàn hồi ở 2 đầu của piston, các lò xo này giúp đưa piston về vị trí ban đầu khi van mở. Cụ thể, khi cung cấp khí nén vào cổng A áp lực khí nén cao hơn áp lực của lò xo sẽ đẩy piston di chuyển và khiển đĩa van mở, muốn đóng van chỉ cần ngừng cung cấp khí nén các lò xo đàn hồi sẽ tự động đẩy piston về vị trí ban đầu và khiển đĩa van đóng lại.

IV. Ưu điểm và ứng dụng thực tế của van bướm điều khiển khí nén

4.1. Ưu điểm của van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này mang trong mình nhiều ưu điểm vượt trội so với các dòng van khác trên thị trường. Những ưu điểm này đang giúp chúng trở thành lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay.

- Ưu điểm 1: Van có thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng khi lắp đặt, không chiếm quá nhiều không gian của hệ thống, đặc biệt không gây ra các hiện tượng quá trọng tải cho đường ống.

- Ưu điểm 2: Van có khả năng điều khiển tự động từ xa, có thể điều khiển nhiều thiết bị cùng 1 lúc trên hệ thống, giúp giảm thiểu nhân công và chi phí vận hành cho hệ thống.

- Ưu điểm 3: Van có dãi kích thước rộng từ DN50 đến DN1200 cùng với nhiều dạng kết nối khác nhau, có thể dễ dàng lựa chọn dòng van kích thước phù hợp và dạng lắp đặt phù hợp nhất với hệ thống.

- Ưu điểm 4: Van được sản xuất từ nhiều chất liệu khác nhau, có thể hoạt động tốt trong mọi môi trường lưu chất và hệ thống khác nhau.

- Ưu điểm 5: Van được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu, chất lượng cao, có khả năng hoạt động ổn định và ít gặp sự cố trong thời gian dài sử dụng.

- Ưu điểm 6: Van có nguồn gốc xuất xứ rõ ràng, được bảo hành lên đến 12 tháng, 1 đổi 1 nếu trong thời gian sử dụng phát hiện lỗi do đơn vị sản xuất.

4.2. Ứng dụng của van bướm điều khiển khí nén trong các hệ thống đường ống

Van bướm điều khiển khí nén là dòng van điều khiển tự động được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, một số ứng dụng cụ thể của dòng van này có thể kể đến như:

• Ứng dụng trong các hệ thống đường ống nhà cao tầng, các tòa nhà chung cư, tòa nhà văn phòng, TTTM, khu đô thị,...
• Ứng dụng trong các hệ thống đường ống phòng chảy chữa cháy,...
• Ứng dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt thành phố, nước sạch trong sản xuất công nghiệp.
• Ứng dụng trong các nhà máy sản xuất bao bì, giấy, thực phẩm, đồ uống, bia, rượu, nước, ngọt,...
• Ứng dụng trong các hệ thống hóa chất, các hệ thống sản xuất nước hoa, mỹ phẩm, sơn nước,...
• Ứng dụng trong các thiết bị y tế, sản xuất thuốc men,..
• Ứng dụng trong các hệ thống khai thác dầu khí, chất đốt, các đường ống dẫn,...
• Ứng dụng trong các ngành công nghiệp hạng nặng như đóng tàu, sản xuất oto,...

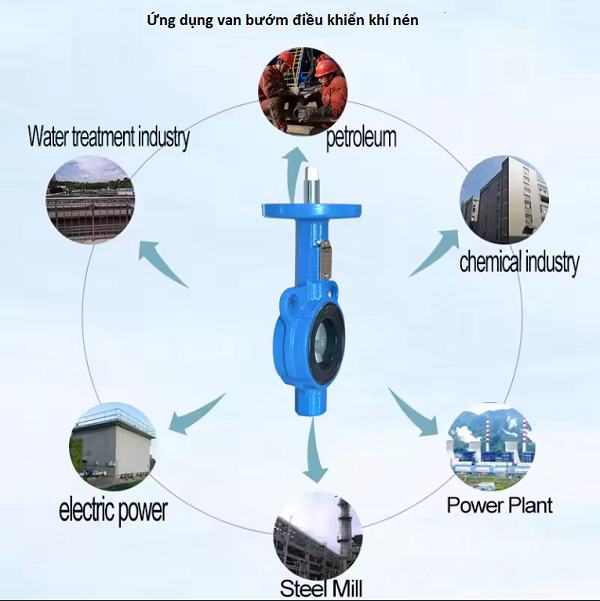

Ứng dụng của van bướm điều khiển bằng khí nén.

V. Các dòng van bướm điều khiển khí nén mà chúng tôi đang cung cấp trên thị trường

5.1. Van bướm điều khiển khí nén theo chất liệu van cơ

• Van bướm inox điều khiển khí nén
• Van bướm thép điều khiển khí nén
• Van bướm gang điều khiển khí nén
• Van bướm nhựa điều khiển khí nén
• Van bướm vi sinh điều khiển khí nén

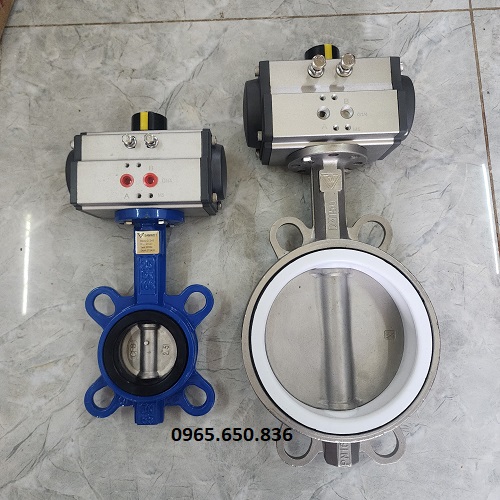

Van bướm điều khiển bằng khí nén.

5.2. Van bướm điều khiển khí nén theo phương thức hoạt động

• Van bướm điều khiển khí nén tác động đơn
• Van bướm điều khiển khí nén tác động kép
• Van bướm điều khiển khí nén ON/OFF
• Van bướm điều khiển khí nén tuyến tính

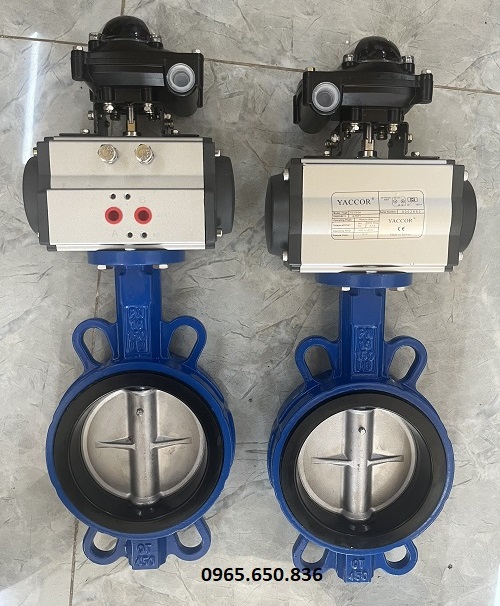

Van bướm điều khiển khí nén Yaccor

5.3. Van bướm điều khiển khí nén theo dạng kết nối

• Van bướm mặt bích điều khiển khí nén
• Van bướm wafer điều khiển khí nén
• Van bướm Lug điều khiển khí nén
• Van bướm kẹp Clamp điều khiển khí nén

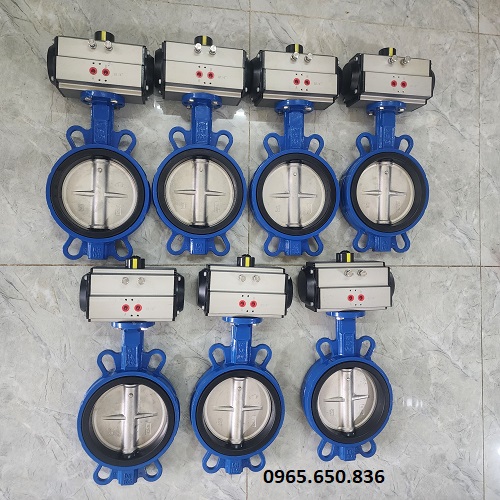

Van bướm điều khiển khí nén theo các dạng kết nối.

5.4. Van bướm điều khiển khí nén theo thương hiệu sản xuất

• Van bướm điều khiển khí nén Haitima
• Van bướm điều khiển khí nén Yaccor
• Van bướm điều khiển khí nén Kosaplus
• Van bướm điều khiển khí nén Jaki

5.5. Van bướm điều khiển khí nén theo xuất xứ

• Van bướm điều khiển khí nén Hàn Quốc
• Van bướm điều khiển khí nén Đài Loan
• Van bướm điều khiển khí nén Nhật Bản
• Van bướm điều khiển khí nén Trung Quốc
• Van bướm điều khiển khí nén Thổ Nhĩ Kỳ
• Van bướm điều khiển khí nén Malaysia

VI. Thuận Phát Valve địa điểm cung cấp van bướm điều khiển khí nén hàng đầu hiện nay

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp ( Trong đớ có van bướm điều khiển khí nén ). Các dòng van này được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu đến từ các nước có nền công nghiệp hàng đầu thế giới hiện nay.

Khi trải nghiệm sản phẩm của chúng tôi quý khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm, giá cả, thương hiệu và cả những đãi ngộ cảu khách hàng khi đến với Thuận Phát Valve. Quý khách hàng đan quan tâm sản phẩm, cần nhận được tư vấn và báo giá chi tiết cho sản phẩm vui lòng liên hệ trực tiếp với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

6.1. Báo giá van bướm điều khiển khí nén

Van bướm điều khiển khí nén của Thuận Phát Valve chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu hàng đầu mà không thông qua bên trung gian thứ 3 nào, điều này giúp giá thành của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

Ngoài ra dòng van này với đa dạng kiểu dáng, mẫu mã, kích thước khác nhau mỗi dạng van đều có giá thành khác nhau, điều này gây khó khăn cho chúng tôi khi update trực tiếp giá cả trên website. Quý khách hàng quan tâm đến sản phẩm và muốn nhận báo giá chính xác nhất, hãy liên hệ trực tiếp với chúng tôi để nhận được tư vấn chi tiết nhất của sản phẩm.
