Van cầu hơi nóng

Van cầu hơi nóng là một trong những dòng van quan trọng nhất trong các hệ thống hơi bão hòa và hơi quá nhiệt, nơi yêu cầu thiết bị phải chịu được nhiệt độ cao, áp suất lớn và khả năng điều tiết lưu lượng chính xác. Với đặc tính làm việc khắc nghiệt, van cầu được thiết kế chuyên biệt để đảm bảo độ kín ổn định, vận hành an toàn và duy trì hiệu suất hệ thống trong thời gian dài.

Thuận Phát Valve tổng hợp đầy đủ các dòng van cầu hơi nóng chất lượng cao, đáp ứng tiêu chuẩn PN16, PN25, Class 150, Class 300,… phù hợp cho lò hơi công nghiệp, nhà máy thực phẩm, dệt nhuộm, nhiệt nóng và các hệ thống nhiệt độ cao.

I. Giới thiệu chung về van cầu hơi nóng

Van cầu hơi nóng (High Temperature Globe Valve) là loại van công nghiệp được thiết kế chuyên dụng để đóng mở và điều tiết lưu lượng trong các hệ thống hơi có nhiệt độ cao. Khác với các dòng van thông thường, van cầu hơi nóng sở hữu cấu trúc đĩa, thân, trục được chế tạo riêng cho môi trường nhiệt độ lớn, thường dao động từ 150°C đến 350°C, thậm chí cao hơn đối với các dòng thép hợp kim. Hình dạng dòng chảy theo chữ S đặc trưng giúp hơi đi qua van ổn định, đồng thời hỗ trợ quá trình điều tiết lưu lượng chính xác hơn.

Điểm khác biệt của van cầu dùng cho hơi nóng nằm ở khả năng chịu nhiệt và độ kín cao. Thân van sử dụng vật liệu gang chịu nhiệt, thép carbon WCB, thép hợp kim hoặc inox 304/316. Bộ làm kín (gioăng, packing) thường cấu tạo từ graphite chịu nhiệt, đảm bảo không bị xì hơi khi nhiệt độ tăng nhanh hoặc áp suất tăng đột ngột. Chính vì vậy, van cầu hơi nóng luôn được đánh giá là giải pháp an toàn nhất trong các đường ống hơi bão hòa, hơi quá nhiệt và các hệ thống dầu nóng.

Van cầu hơi nóng.

Lý do phải dùng van chuyên dụng cho hơi nóng là bởi môi trường này có đặc tính giãn nở nhiệt mạnh, áp suất cao và vận tốc lớn. Nếu sử dụng van thông thường, các bộ phận sẽ nhanh chóng bị biến dạng, rò rỉ hoặc kẹt cứng. Van cầu hơi nóng khắc phục triệt để các vấn đề đó nhờ thiết kế chịu nhiệt, độ kín vững chắc và khả năng điều tiết tuyến tính, giúp hệ thống vận hành ổn định, giảm rủi ro và nâng cao tuổi thọ thiết bị.

II. Đặc điểm nổi bật của van cầu hơi nóng

Van cầu hơi nóng được sử dụng rộng rãi trong các hệ thống lò hơi và đường ống nhiệt bởi những đặc tính mà các loại van khác khó đáp ứng được. Một số ưu điểm nổi bật bao gồm:

- Chịu nhiệt độ cao vượt trội: Van được chế tạo từ các vật liệu chịu nhiệt như gang dẻo, thép WCB, inox 304/316 và thép hợp kim, cho phép làm việc ổn định trong dải nhiệt 150°C – 350°C, đặc biệt các dòng thép hợp kim có thể đạt trên 450°C.

- Điều tiết lưu lượng chính xác: Cấu trúc dòng chảy theo hình chữ S và thiết kế đĩa van dạng plug cho phép điều tiết tuyến tính, kiểm soát lưu lượng tốt hơn so với van bi và van bướm. Nhờ đó, van cầu được ưu tiên sử dụng tại các vị trí cần điều chỉnh hơi chính xác như đường hơi cấp, bypass hoặc các bộ trao đổi nhiệt.

- Độ kín cao, hạn chế rò rỉ hơi: Với goăng chịu nhiệt và đĩa, ghế van được gia công chính xác, van cầu hơi nóng đảm bảo độ kín tuyệt đối ngay cả khi áp suất tăng đột ngột. Điều này giữ an toàn cho hệ thống, tránh thất thoát hơi và giữ hiệu suất vận hành ổn định.

- Vận hành ổn định trong áp suất cao: Các dòng van cầu hơi nóng PN16, PN25, Class 150, Class 300 có khả năng chịu áp tốt, phù hợp cho các hệ thống lò hơi công nghiệp, hơi bão hòa và hơi quá nhiệt.

- Tuổi thọ cao, bền bỉ với môi trường khắc nghiệt: Thiết kế chắc chắn, vật liệu chịu lực tốt và bộ phận làm kín chuyên dụng giúp van chịu được giãn nở nhiệt, áp suất, hạn chế biến dạng và giảm chi phí bảo trì, thay thế.

III. Thông số kỹ thuật và catalog van cầu hơi nóng

A. Chi tiết thông số kỹ thuật van cầu hơi nóng

• Sản phẩm: Van cầu hơi nóng.
• Kích cỡ: DN15-DN800.

• CHất liệu cấu tạo: inox 304, inox 316, gang GC200. thép WCB.

• Điều khiển: tay quay, điều khiển điện hoặc điều khiển khí nén.

• Chất liệu bộ điều khiển: hợp kim thép, sơn phủ tĩnh điện.

• Dạng thiết kế thân van: Thiết kế thân dạng chữ ngã.
• Gioăng kín: PTFE hoặc EPDM.

• Trục ty van: thép không gỉ.

• Đĩa van: SUS 304 hoặc gang bọc cao su.

• Áp lực làm việc: PN10, PN16, PN20, PN25.

• Môi trường ứng dụng: nước, hơi bão hòa, hóa chất, khí gas, hơi nóng,…

• Nhiệt độ làm việc: 5 độ C – 300 độ C.

• Kết nối: mặt bích hoặc ren.

• Tiêu chuẩn: JIS, BS, NP, BSP.

• Xuất xứ: Nhật Bản, Hàn Quốc, Malaysia, Đài Loan, Trung Quốc.

• Bảo hành: 12 tháng.

• Cung cấp: CO-CQ, catalogue.


B. Catalog van cầu hơi nóng

Catalog van cầu hơi nóng.

IV. Cấu tạo và nguyên lý hoạt động của van cầu hơi nóng

Van cầu hơi nóng là dòng van chuyên dụng trong các hệ thống đường ống hơi nóng, nhiệt độ cao, tuy nhiên ở góc độ cấu tạo và nguyên lý hoạt động. Chúng không có quá nhiều điểm khác biệt so với các dòng van cầu thông thường trên thị trường hiện nay, để biết thêm chi tiết vui lòng theo dõi chi tiết dưới đây:

A. Cấu tạo của van cầu hơi nóng

Van cầu hơi nóng có cấu tạo tương tự như các dòng van cầu khác trên thị trường hiện nay, cấu tạo cơ bản gồm 6 bộ phận chính, mỗi bộ phận đều được thiết kế đạt tiêu chuẩn chịu nhiệt độ cao.

- Thân van (Body): Thường được chế tạo từ gang dẻo, thép carbon WCB, inox 304/316 hoặc các loại thép hợp kim chịu nhiệt. Thân van có kiểu dòng chảy dạng chữ S giúp phân bổ áp lực đều và hạn chế rung động khi lưu chất là hơi nóng.

- Nắp van (Bonnet): Được bắt bulong hoặc lắp ren với thân van, có tác dụng bảo vệ trục, đĩa và bộ làm kín bên trong, ở môi trường hơi nóng, nắp van thường được tăng cường độ dày để ổn định nhiệt.

- Đĩa van (Disc): Đĩa van dạng plug hoặc dạng cầu nhỏ, tiếp xúc trực tiếp với lưu chất hơi, đĩa được gia công chính xác để đảm bảo độ kín, chịu mài mòn và chịu nhiệt tốt.

- Ghế van (Seat): Là bề mặt tiếp xúc với đĩa, ghế van thường được làm cứng hoặc phủ lớp hợp kim để chống ăn mòn và đảm bảo kín khít trong thời gian dài.

- Trục van (Stem): Trục kết nối tay quay với đĩa van, trục được chế tạo bằng thép không gỉ hoặc thép hợp kim để chịu xoắn và chịu nhiệt, không bị kẹt khi nhiệt độ tăng cao.

- Gioăng làm kín (Packing): Bộ phận làm kín quan trọng nhất khi van làm việc trong môi trường hơi nóng, gioăng thường dùng graphite chịu nhiệt, không bị cháy hoặc biến dạng khi nhiệt độ tăng đột ngột.

Cấu tạo van cầu hơi nóng.

B. Nguyên lý hoạt động của van cầu hơi nóng

Van cầu hơi nóng hoạt động dựa trên chuyển động nâng và hạ đĩa van thông qua trục van, khi người vận hành xoay tay quay theo chiều mở, trục van được nâng dần lên, kéo đĩa tách khỏi ghế van (seat), tạo khoảng hở cho hơi nóng đi qua. Dòng hơi di chuyển theo dạng chữ S đặc trưng, giúp phân tán áp lực, hạn chế sốc nhiệt và đảm bảo lưu lượng ổn định ngay cả khi áp suất trong hệ thống tăng cao. Nhờ cơ chế nâng tuyến tính này, van cầu có thể mở từng phần để điều chỉnh lưu lượng, thay vì chỉ đóng, mở hoàn toàn như các loại van khác.

Khi xoay tay quay theo chiều ngược lại, trục van hạ xuống và ép đĩa van chặt vào ghế van, tạo độ kín cao và ngăn không cho hơi nóng rò rỉ ra ngoài. Bộ goăng làm kín chịu nhiệt được nén quanh trục, giúp van giữ độ kín ổn định ngay cả khi nhiệt độ thay đổi liên tục hoặc áp suất tăng đột ngột. Chính cơ chế hoạt động dạng nâng, hạ kết hợp hệ làm kín chịu nhiệt khiến van cầu hơi nóng trở thành lựa chọn tối ưu cho các ứng dụng hơi bão hòa, hơi quá nhiệt và đường ống nhiệt độ cao cần độ an toàn tuyệt đối.

V. Các loại van cầu hơi nóng phổ biến

Van cầu hơi nóng được phân chia theo vật liệu, kiểu kết nối và phương thức vận hành để phù hợp với từng môi trường và yêu cầu kỹ thuật khác nhau. Dưới đây là các dòng van cầu hơi nóng phổ biến nhất trên thị trường hiện nay.

• Van cầu gang hơi nóng
• Van cầu thép hơi nóng
• Van cầu inox hơi nóng
• Van cầu hơi nóng nối ren
• Van cầu hơi nóng mặt bích
• Van cầu hơi nóng nối hàn
• Van cầu hơi nóng tay quay
• Van cầu hơi nóng điều khiển khí nén
• Van cầu hơi hóng điều khiển điện
• Van cầu hơi nóng chữ ngã
• Van cầu hơi nóng áp lực cao
• Van cầu hơi nóng Hàn Quốc
• Van cầu hơi nóng Đài Loan
• Van cầu hơi nóng Nhật Bản
• Van cầu hơi nóng Trung Quốc
• Van cầu hơi nóng Kitz
• Van cầu hơi nóng Yoshitake
• Van cầu hơi nóng Tozen

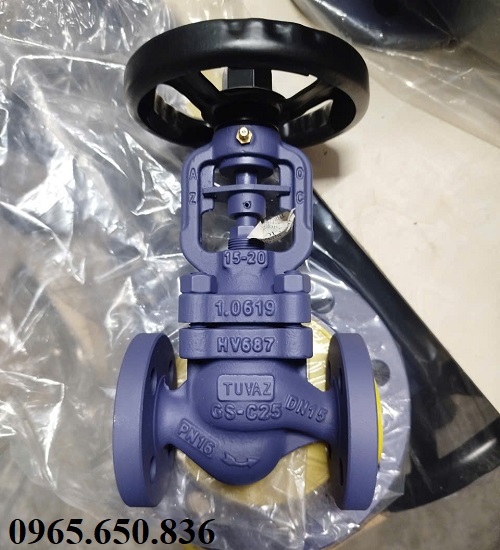

Van cầu hơi nóng mặt bích.

VI. Lý do nên dùng van cầu cho môi trường hơi nóng thay vì van bi và van bướm

Trong các hệ thống hơi nóng, việc lựa chọn loại van phù hợp ảnh hưởng trực tiếp đến độ an toàn, hiệu suất và tuổi thọ toàn bộ đường ống. So với van bi và van bướm, van cầu được đánh giá là lựa chọn tối ưu hơn cho môi trường hơi bão hòa và hơi quá nhiệt. Lý do đến từ thiết kế, cơ chế vận hành và khả năng chịu nhiệt vượt trội của dòng van này.

• Van cầu điều tiết lưu lượng chính xác nhờ cơ chế nâng hạ tuyến tính của đĩa van, cho phép kiểm soát hơi theo từng mức nhỏ, phù hợp các vị trí yêu cầu điều chỉnh lưu lượng chặt chẽ trong hệ thống hơi nóng.
• Van cầu chịu áp suất cao tốt hơn vì đĩa van ép trực tiếp vào seat theo phương thẳng đứng, hạn chế biến dạng và rung lắc, trong khi van bi và van bướm dễ kẹt hoặc biến dạng khi gặp hơi quá nhiệt.
• Khả năng làm kín vượt trội, sử dụng packing graphite chịu nhiệt và seat gia công chính xác, đảm bảo van không rò rỉ khi áp suất tăng hoặc nhiệt độ thay đổi liên tục, vượt trội hơn các dòng bi và bướm.
• Ổn định khi nhiệt độ thay đổi đột ngột, không bị hở hoặc giãn nở làm mất kín như van bi và van bướm, giúp hệ thống hơi vận hành an toàn, bền bỉ trong môi trường nhiệt độ cao và áp lực lớn.

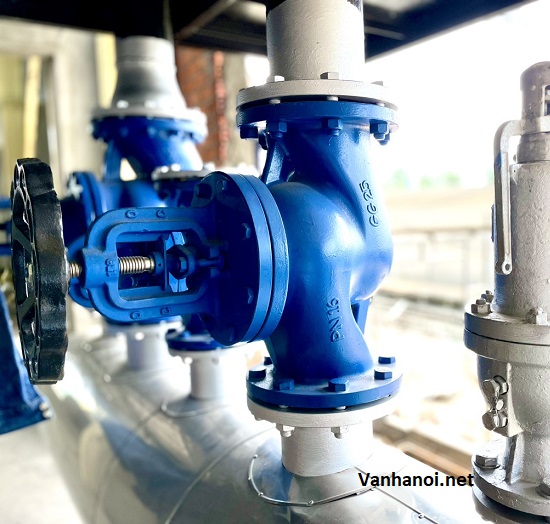

Ứng dụng van cầu hơi nóng.

VII. Ứng dụng thực tế của van cầu hơi nóng

Van cầu hơi nóng được thiết kế chuyên dụng cho môi trường nhiệt độ cao, áp suất lớn nên được sử dụng rộng rãi trong nhiều ngành công nghiệp liên quan đến hơi bão hòa, hơi quá nhiệt và hệ thống gia nhiệt. Dưới đây là các ứng dụng thực tế phổ biến nhất.

- Hệ thống lò hơi công nghiệp (Boiler – Steam Boiler): Van cầu đảm nhiệm vai trò đóng mở và điều tiết hơi trên các tuyến ống chính, ống phụ, đường hơi cấp và các đoạn bypass, đảm bảo an toàn cho toàn bộ hệ thống lò hơi.

- Đường ống hơi bão hòa và hơi quá nhiệt: Nhờ khả năng chịu nhiệt 150°C – 350°C, van cầu được sử dụng để điều tiết lưu lượng trên các tuyến ống dẫn hơi phục vụ sản xuất, giúp kiểm soát áp suất và lưu lượng ổn định.

- Hệ thống trao đổi nhiệt, thiết bị gia nhiệt: Van cầu điều chỉnh lượng hơi cấp vào bộ trao đổi nhiệt, góp phần ổn định nhiệt độ và tăng hiệu suất truyền nhiệt trong các dây chuyền sấy, đun nóng hoặc gia nhiệt.

- Nhà máy thực phẩm, đồ uống, dược phẩm: Trong môi trường sản xuất đòi hỏi độ sạch và an toàn, van cầu inox được sử dụng để điều tiết hơi cấp cho nồi hấp, máy tiệt trùng, thiết bị sấy và các dây chuyền dùng hơi nóng.

- Nhà máy dệt nhuộm, giặt là công nghiệp: Van cầu giúp kiểm soát chính xác hơi cung cấp cho các máy nhuộm, bàn ủi công nghiệp, lô sấy, đảm bảo chất lượng sản phẩm và tiết kiệm năng lượng.

- Hệ thống dầu nóng, gia nhiệt bằng nhiệt độ cao: Những tuyến ống sử dụng dầu truyền nhiệt hoặc môi chất nóng yêu cầu thiết bị chịu nhiệt tốt; van cầu thép hoặc inox được ưu tiên nhờ khả năng chịu nhiệt và độ kín ổn định.

VIII. Địa điểm cung cấp van cầu hơi nóng chính hãng, chất lượng cao

Việc lựa chọn đơn vị cung cấp van cầu hơi nóng uy tín đóng vai trò quan trọng để đảm bảo độ an toàn, hiệu suất và tuổi thọ của toàn bộ hệ thống hơi. Trên thị trường hiện nay, nhiều nguồn hàng trôi nổi, không rõ xuất xứ khiến doanh nghiệp gặp rủi ro lớn khi vận hành. Vì vậy, người dùng cần chọn những đơn vị có kho hàng rõ ràng, chứng từ đầy đủ và đội ngũ kỹ thuật có kinh nghiệm sâu về hệ thống hơi, nhiệt.

Tại Việt Nam, Thuận Phát Valve là một trong những địa chỉ được nhiều nhà máy tin tưởng khi tìm mua van cầu hơi nóng chính hãng. Đơn vị cung cấp đầy đủ các dòng van cầu gang, thép WCB, inox 304/316, kết nối ren và mặt bích, đáp ứng tiêu chuẩn PN16, PN25, Class 150 và Class 300. Tất cả sản phẩm đều được nhập trực tiếp từ các thương hiệu uy tín, có CO–CQ rõ ràng, kèm phiếu kiểm định chất lượng.

Với kho hàng lớn tại Hà Nội và TP Hồ Chí Minh, Thuận Phát Valve đảm bảo giao nhanh, hỗ trợ kỹ thuật tận nơi và tư vấn chính xác theo từng yêu cầu công việc. Đến với chúng tôi, quý khách hàng có thể hoàn toàn yên tâm về chất lượng và giá thành của sản phẩm, được bảo hành dài hạn lến đến 12 tháng.

Báo giá van cầu hơi nóng

Giá van cầu hơi nóng trên thị trường phụ thuộc vào nhiều yếu tố kỹ thuật và tiêu chuẩn chế tạo. Do đặc thù chịu nhiệt độ cao, áp suất lớn và yêu cầu độ kín tuyệt đối, mức giá của dòng van này thường cao hơn so với van dùng cho nước hoặc môi trường thông thường. Tuy nhiên, khi chọn đúng vật liệu đúng tiêu chuẩn và đúng thương hiệu, thiết bị sẽ vận hành ổn định và đảm bảo an toàn lâu dài cho toàn hệ thống hơi.

Dòng van này có nhiều dạng thiết kế và chủng loại khác nhau, mỗi loại đều có giá thành khác nhau, tùy theo từng model mà giá thành cũng khác nhau. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp đến Thuận Phát Valve chúng tôi, để nhận được tư vấn và báo giá chính xác nhất cho hệ thống ở thời điểm hiện tại.
