Van bi điều khiển khí nén
Hiện nay đối với các hệ thống tự động hóa hiện đại, các dòng van điều khiển tự động đang là lựa chọn tối ưu nhất để kiểm soát lưu lượng dòng chảy lưu chất. Các dòng van này có khả năng hoạt động tự động nhờ vào năng lượng khí nén hoặc năng lượng điện, chúng giúp người sử dụng và hệ thống giảm thiểu được nhân công và và chi phí khi vận hành. Đặc biệt đối với các hệ thống cần sử dụng nhiều thiết bị kiểm soát dòng chảy 1 lúc, thì các dòng van điều khiển tự động là lựa chọn tối ưu nhất.
Mục lục - Van bi điều khiển khí nén
- I. Tổng kho van bi điều khiển khí nén hàng đầu Việt Nam
- II. Van bi điều khiển khí nén giải pháp tối ưu cho các hệ thống tự động hóa
- III. Tính năng và lợi ích của van bi điều khiển khí nén
- IV. Cấu tạo cơ bản và ứng dụng của van bi điều khiển khí nén
- V. Các chất liệu sản xuất van bi điều khiển khí nén
- VI. Các dạng hoạt động của van bi điều khiển khí nén
- VII. Các kiểu phân loại khác của van bi điều khiển khí nén
- VIII. Hướng dẫn sử dụng van bi điều khiển khí nén
- IX. Thuận Phát Valve đơn vị hàng đầu cung cấp van công nghiệp hiện nay
I. Tổng kho van bi điều khiển khí nén hàng đầu Việt Nam
CÔNG TY TNHH VẬT TƯ CỒNG NGHIỆP THUẬN PHÁT chúng tôi là đơn vị hàng đầu trong lĩnh vực xuất nhập khẩu các dòng van công nghiệp trên thị trường hiện nay. Đặc biệt đối với các dòng van điều khiển tự động nói chung và dòng van bi điều khiển khí nén nói riêng đang được chúng tôi phân phối trục tiếp trên thị trường với giá thành ưu đãi nhât.
Van bi điều khiển khí nén được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu trên thị trường hiện nay như Kitz, Wonil, Samwoo, Toyo, Haitima, Bueno,...Đến từ các nước có nền công nghiệp đường ống phát triển hàng đầu thế giới hiện nay như Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản và các nước Châu Âu.

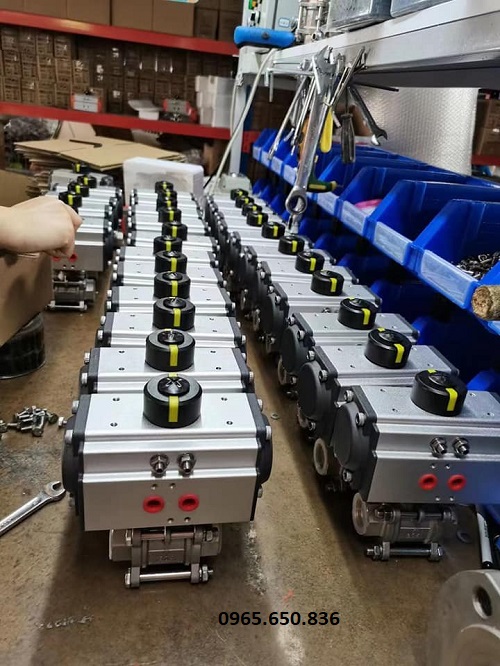

Kho van bi điều khiển khí nén - Thuận Phát Valve.
Các sản phẩm đều được chúng tôi nhập khẩu với số lượng lớn lưu trữ tại các thành phố lớn trên toàn quốc tại các kho chứa rộng hàng ngàn m2 được thiết kế đảm bảo nhiệt độ và độ ẩm phù hợp nhất. Điều này giúp chúng tôi luôn đảm bảo chất lượng sản phẩm ở dạng mới nhất trước khi đến tay người sử dụng, đặc biệt với quy trình kiểm tra nghiêm ngặt từ khâu lựa chọn và nhập sản phẩm chúng tôi luôn hạn chế các vấn đề hàng kém chất lượng, hàng chế tác.
Thuận Phát Valve là đơn vị hàng đầu trong lĩnh vực đã hoạt động nhiều năm, chúng tôi luôn đặt chất lượng sản phẩm và trải nghiệm của người sử dụng lên hàng đầu. Tiêu chí này đã được chúng tôi áp dụng từ những ngày đầu phát triển và đã hợp tác đồng hành cũng rất nhiều các dự án lớn nhỏ trong và ngoài nước. Dưới đây là 1 số lý do chúng tôi luôn được tin tương hợp tác từ các khách hàng thân thiết đánh giá:
- Các sản phẩm đều được nhập khẩu chính hãng, có nguồn gốc xuất xứ rõ ràng, đầy đủ các giấy tờ như CO - CQ, Catalog, VAT, Bill of lading và phiết bảo hành thời hạn tùy theo đơn vị sản xuất.
- Luôn đặt trải nghiệm khách hàng lên hàng đầu, đội ngủ chuyên viên tư vấn chuyên nghiệp túc trực 24/7 luôn lắng nghe hỗ trợ và giải đáp các thắc mắc của quý khách hàng kịp thời nhất.
- Các sản phẩm được nhập khẩu trực tiếp từ đơn vị sản xuất mà không thông qua bất kỳ đơn vị trung gian thứ 3 nào, điều này giúp giá thành sản phẩm của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.
- Sản phẩm có chất lượng cao, khả năng hoạt động ổn đinh, ít gặp sự cố trong quá trình sử dụng, thời gian bảo hành dài hạn, quy trình bảo hành không tốn nhiều thời gian.
- Sản phầm được bảo quản như mới tại kho, kho chứ được thiết kế hiện đại kiểm soát nhiệt độ và độ ẩm luôn ở mức thường giúp đảm bảo van luôn trong tình trạng mới.
II. Van bi điều khiển khí nén giải pháp tối ưu cho các hệ thống tự động hóa

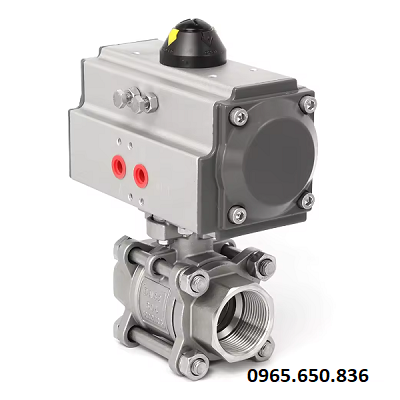

Van bi điều khiển khí nén là dòng van điều khiển tự động bằng năng lượng khí nén nhờ vào sự kết hợp giữa van bi cơ và bộ điều khiển khí nén, thiết kế này giúp van có khả năng tự động điều khiển đóng, mở và điều tiết lưu lượng bằng năng lượng khí nén. Dòng van này có khả năng đóng mở dòng chảy lưu chất 1 cách nhanh chóng, bộ điều khiển tạo ra lực kéo mạnh mẽ, giúp dòng van này trở thành lựa chọn tối ưu cho các hệ thống đường ống công nghiệp hiện nay.
Là thiết bị được sử dụng để điều khiển dòng chảy lưu chất, van bi điều khiển khí nén có nhiều dạng thiết kế thân khác nhau như 2 ngã, 3 ngã có thể sử dụng để đóng, mở, điều tiết hoặc sử dụng để chuyển hướng và pha trộn các dòng chảy lưu chất lại với nhau. Ngoài ra van cũng được sản xuất với các dạng thiết kế thân 1 mảnh, 2 mảnh, 3 mảnh với các dạng kết nối phổ biến nhất trên thị trường là kết nối ren và kết nối mặt bích giúp dễ dàng lắp đặt, tháo rỡ trong quá trình sử dụng và thay đổi cấu trúc hệ thống.

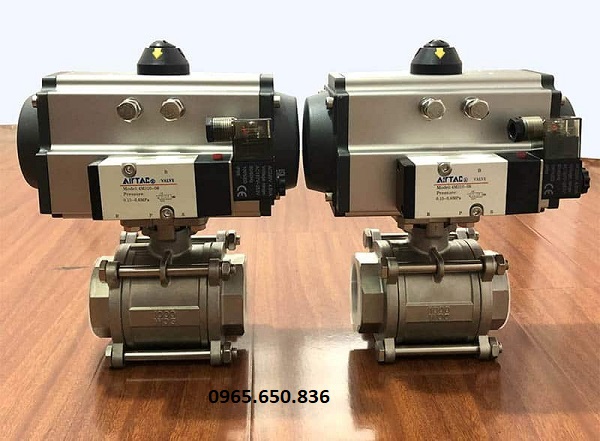

Van bi điều khiển bằng khí nén.
Van bi điều khiển khí nén cũng được sản xuất với đa dạng chất liệu khác nhau như inox, gang, thép, nhưa,...mỗi dòng van đều mang những đặc tính riêng của từng chất liệu phù hợp sử dụng trong các dạng môi trường hệ thống khác nhau. Một số tên gọi khác của dòng van này:
- Van bi khí nén
- Van bi điều khiển bằng khí nén
- Van bi đóng mở bằng khí nén
- Van điều khiển khí nén dạng bi
2.1. Thông số kỹ thuật van bi điều khiển khí nén
Thông số kỹ thuật van bi cơ
| Kích thước: | DN15 - DN500. |
| Chất liệu van: | Inox, gang, thép, nhựa. |
| Dạng van: | Van 2 ngã, 3 ngã. |
| Dạng thiết kế thân: | 1 mảnh, 2 mảnh, 3 mảnh. |
| Hoạt động: | ON/OFF - Tuyến tính. |
| Áp suất: | PN10, PN16, PN25, PN40. |
| Nhiệt độ: | Từ - 20 độ C đến 220 độ C. |
| Môi trường: | Chất lỏng, nước, hơi, khí, hóa chất. |
| Xuất xứ: | Hàn Quốc, Nhật Bản, Italia, Đài Loan... |
| Bảo hành: | 12 tháng |
Thông số kỹ thuật bộ điều khiển khí nén
| Chất liệu: | Hợp kim nhôm cao cấp. |
| Chức năng: | Điều khiển van cơ. |
| Dạng hoạt động: | ON/OFF - Tuyến tính. |
| Dạng tác động: | Tác động đơn - Kép. |
| Tiêu chuẩn: | IP67 - IP68. |
| Khí nén sử dụng: | Từ 3bar - 8bar. |
| Nhiệt độ môi trường: | Dưới 80 độ C. |
| Thương hiệu: | Haitima, Jaccor,... |
| Xuất xứ: | Đài Loan, Hàn Quốc,.. |
| Bảo hành: | 12 tháng. |
2.2. Hình ảnh thực tế van bi điều khiển khí nén

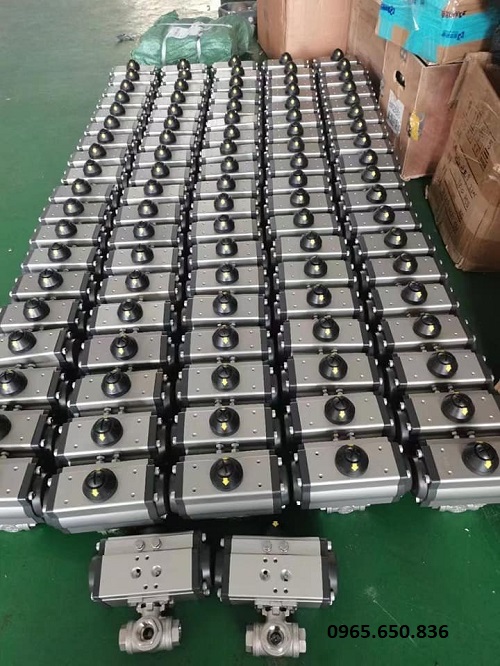

Van bi 3 ngã nối ren điều khiển khí nén.

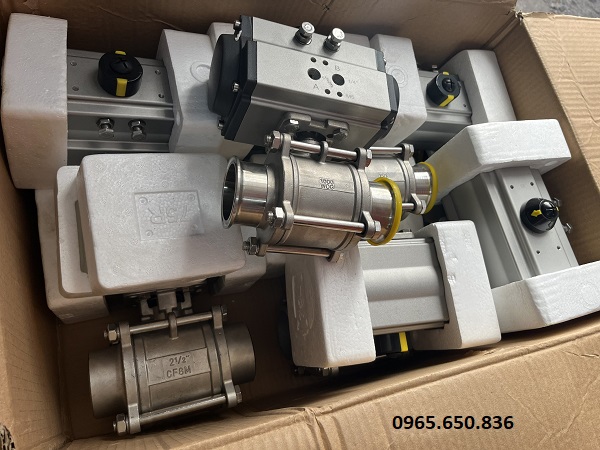

Van bi điều khiển khí nén nối Clamp.
III. Tính năng và lợi ích của van bi điều khiển khí nén
3.1. Các tính năng vượt trội của van bi điều khiển khí nén
Van bi điều khiển khí nén là dòng van điều khiển dòng chảy lưu chất được sử dụng rất phổ biến trên thị trường hiện nay, là dòng van điều khiển tự động hiện đại có nhiều tính năng vượt trội so với các dòng van hoạt động cơ tay trên thị trường hiện nay. Dưới đây cùng chúng tôi điểm qua 1 số tính năng đặc biệt của dòng van này.
- Điều khiển dòng chảy linh hoạt: Với thiết kế đĩa van và thân van theo dạng đường thẳng hay dạng chữ L, chữ T giúp van có khả năng điều khiển dòng chảy linh hoạt, có thể dóng mở, chuyển hướng hay pha trộn các dòng chảy lại với nhạu.
- Khả năng điều khiển từ xa hiện đại: Van sử dụng bộ điều khiển khí nén để điều khiển hoạt động từ xa, chỉ cần cung cấp khí nén vào bộ điều khiển để có thể điều khiển hoạt động đóng, mở của van.
- Khả năng hoạt động trong mọi môi trường: Van được sản xuất từ nhiều chất liệu cao cấp khác nhau như inox, gang, thép, nhựa đồng. Có thể hoạt động tốt trong mọi dạng môi trường lưu chất hiện nay.
- Dễ dàng bảo trì, bảo dưỡng, thay thế linh kiện: Các chi tiết cấu tạo của dòng van này đều được thiết kế riêng biệt với độ chuẩn xác cao, điều này giúp quá trình bảo trì và bảo dưỡng van trở nên dễ dàng hơn, ngoài ra các bộ phận cũng có thể được thay thế khi bị hư hỏng.

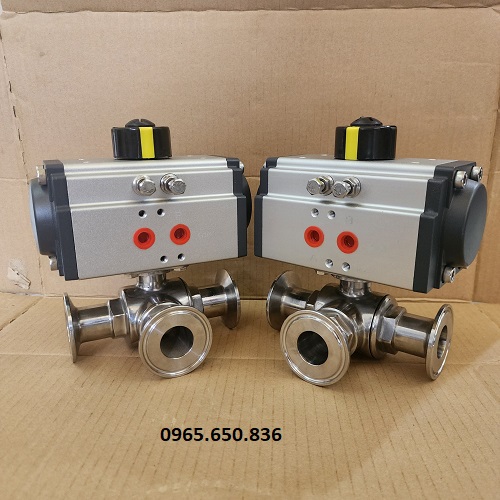

van bi vi sinh điều khiển khí nén 3 ngã.
3.2. Lợi ích khi sử dụng van bi điều khiển khí nén trong hệ thống
Với các tính năng vượt trội của dòng van này kể trên, chúng ta có thể dễ dàng nhận biết được dòng van này có những lợi ích gì khi được sử dụng trong hệ thống đường ống. Một số lợi ích khi sử dụng dòng van này cho hệ thống có thể kể đến như:
- Hoạt động tự động và chính xác: Van sử dụng khí nén để điều khiển hoạt động của van, giúp tự động hóa quá trình điều khiển hoạt động của van, làm tăng độ chính xác và hiệu quả điều khiển dòng chảy của van.
- An toàn và độ tin cậy cao: Van được thiết kế nhỏ gọn, an toàn van chống cháy nổ. Rất phù hợp sử dụng trong các môi trường hệ thống nguy hiểm như nhà máy hóa chất, kho chứa nhiên liệu, hệ thống hơi, khí áp xuất cao,...
- Dễ dàng sử dụng vàn lắp đặt: Van có cấu tạo đơn giản, dạng lắp đặt với đường ống phổ biến với kích thước đa dạng từ DN15 - DN500, rất dễ dàng lựa chọn van mang kích thước và dạng kết nối phù hợp nhất.
- Tiết kiện chi phí cho hệ thống: Van sử dụng năng lượng khí nén tự nhiên để điều khiển hoạt động, giúp giảm thiểu nhân công vận hành và tiết kiệm chi phí hoạt động cho hệ thống, ngoài ra giá thành của dòng van này cũng rẻ hơn so với các dòng van điều khiển khác trên thị trường.

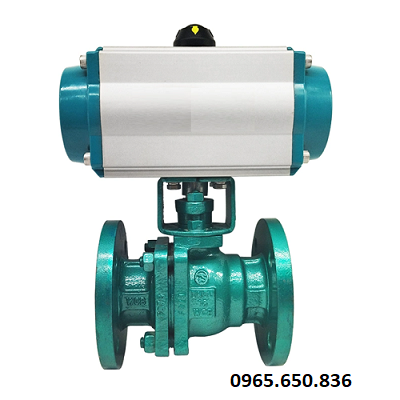

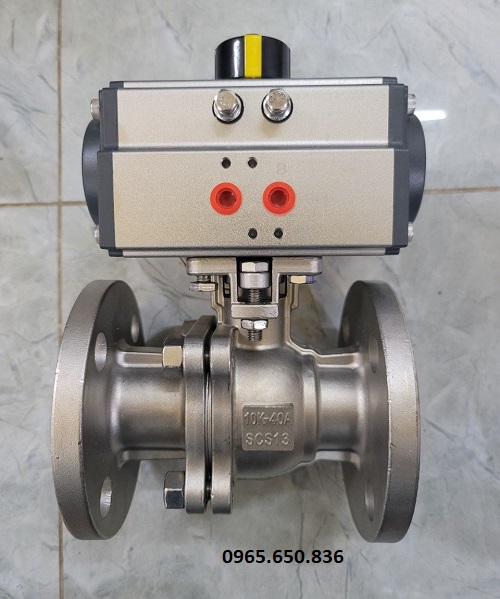

Van bi nối bích điều khiển khí nén.
IV. Cấu tạo cơ bản và ứng dụng của van bi điều khiển khí nén
4.1. Cấu tạo phần van bi cơ
Van bi cơ là dòng van công nghiệp với thiết kế đĩa van hình viên bi được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có cấu tạo rất đơn giản từ 4 bộ phận khác nhau. Chi tiết từng bộ phận như sau:
Thân van: Là bộ phận tổng thể của van, bao bọc bên ngoài các bộ phận khác. Thân van được làm từ nhiều dạng chất liệu với các thiết kế khác nhau, mỗi dạng chất liệu và thiết kế van sẽ phù hợp ứng dụng trong các nhu cầu sử dụng khác nhau của hệ thống.
Trục van: Là bộ phận nằm dọc bên trong thân van với 1 đầu kết nối với bi van và đầu còn lại kết nối với bộ điều khiển. Trục van có dạng hình trụ dài được đúc nguyên khối từ các chất liệu có độ cứng cao như inox hoặc thép.
Đĩa van: Có thiết kế đạng hình viên bi được khoét lỗ xuyên tâm để lưu chất có thể di chuyển qua van, có nhiều dạng bi van khác nhau mỗi dạng sẽ cho phép dòng chảy di chuyển qua van theo các hướng khác nhau.
Gioăng làm kín: Là bộ phận bao bọc bên ngoài bi van, thường được làm từ các chất liệu có độ đàn hồi cao giúp đảm bảo được độ kín cho van trong quá trình van hoạt động.

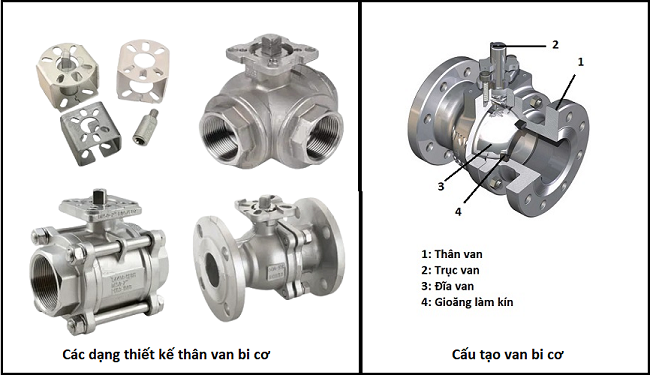

Cấu tạo và các dạng thiết kế thân van bi cơ.
4.2. Cấu tạo bộ điều khiển khí nén
Bộ điều khiển khí nén hay còn được gọi là thiết bị truyền động khí nén, thiết bị này có khả năng chuyển đổi áp lực khí nén thành động năng ( chuyển động xoay ) từ đó tác động để điều khiển hoạt động của van bi cơ. Cấu tạo của bộ điều khiển khí nén gồm nhiều chi tiết khác nhau, các chi tiết bộ phận được sản xuất và gia công tỉ mĩ đạt độ hoàn thiện cao, giúp tăng khả năng hoạt động và vận hành của thiết bị.
- Vỏ ngoài bộ điều khiển
- Trục bánh răng
- Piston
- Bánh răng piston
- Vít điều chỉnh
- Núm hiển thị
- Lò xo đàn hồi ( Chỉ có ở tác động đơn )
Cấu tạo bộ điều khiển bằng khí nén.
4.3. Ứng dụng của van bi điều khiển khí nén trong các hệ thống đường ống
Van bi điều khiển khí nén được ứng dụng rất rộng rãi trong nhiều ngành công nghiệp khác nhau nhờ vào các đặc điểm và lợi ích mà dòng van này có thể mang lại. Dưới đây là 1 số ứng dụng cụ thể của dòng van này trong các ngành công nghiệp, mời quý vị và các bạn cùng tham khảo.
- Ứng dụng trong hệ thống cấp nước và xử lý nước thải.
- Ứng dụng trong hệ thống điều hòa không khí và thông gió.
- Ứng dụng trong các ngành công nghiệp thực phẩm và đồ uống.
- Ứng dụng trong ngành công nghiệp hóa chất, chiết xuất và xử lý hóa chất.
- Ứng dụng trong các ngành công nghiệp dệt may.
Ứng dụng van bi đóng mở bằng khí nén.
V. Các chất liệu sản xuất van bi điều khiển khí nén

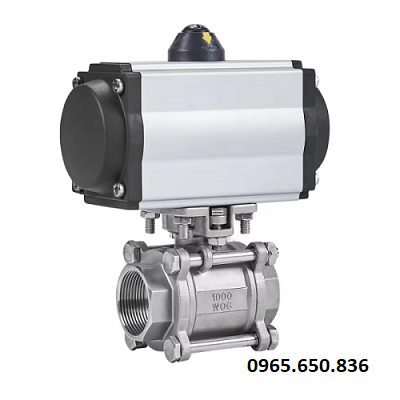

5.1. Van bi inox điều khiển khí nén
 | Thông số kỹ thuật
|

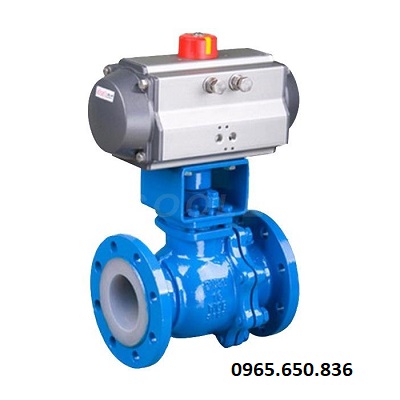

5.2. Van bi gang điều khiển khí nén
 | Thông số kỹ thuật
|

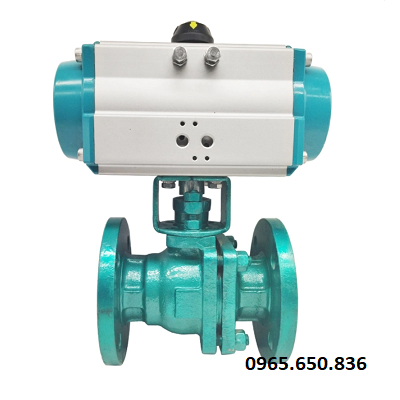

5.3. Van bi thép điều khiển khí nén
 | Thông số kỹ thuật
|

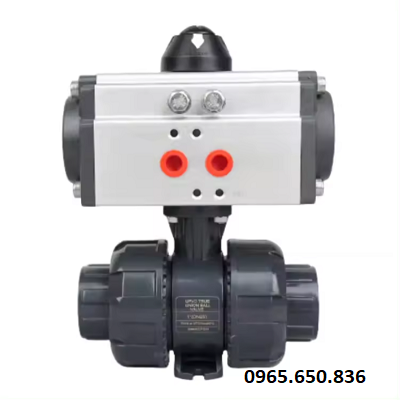

5.4. Van bi nhựa điều khiển khí nén
 | Thông số kỹ thuật
|
VI. Các dạng hoạt động của van bi điều khiển khí nén
6.1. Van bi điều khiển khí nén ON OFF
 | Thông số kỹ thuật
|

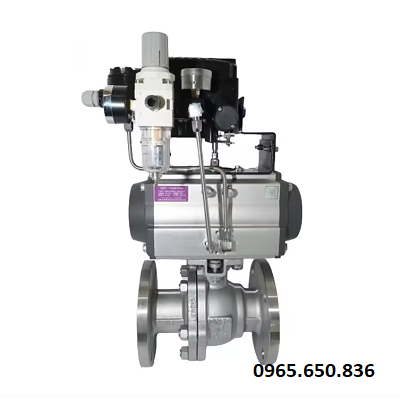

6.2. Van bi điều khiển khí nén tuyến tính
 | Thông số kỹ thuật
|
6.3. Van bi điều khiển khí nén tác động kép
 | Thông số kỹ thuật
|

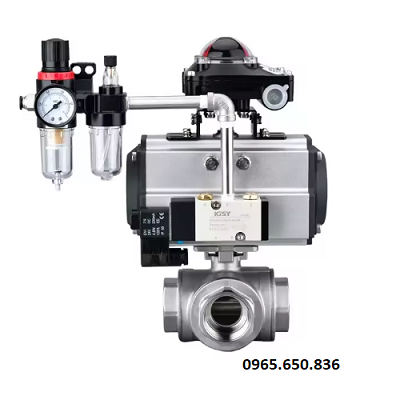

6.4. Van bi điều khiển khí nén tác động đơn
 | Thông số kỹ thuật
|
VII. Các kiểu phân loại khác của van bi điều khiển khí nén
7.1. Phân loại theo thiết kế thân van
- Van bi 2 ngã điều khiển khí nén
- Van bi 3 ngã điều khiển khí nén
- Van bi 2 mảnh điều khiển khí nén
- Van vi 3 mảnh điều khiển khí nén
- Van bi nối ren điều khiển khí nén
- Van bi mặt bích điều khiển khí nén
7.2. Phân loại van bi điều khiển khí nén theo thương hiệu sản xuất
- Van bi điều khiển khí nén Kitz
- Van bi điều khiển khí nén Samwoo
- Van bi điều khiển khí nén Toyo
- Van bi điều khiển khí nén Haitima
- Van bi điều khiển khí nén Jaccor
- Van bi điều khiển khí nén Hershey
7.3. Phân loại van bi điều khiển khí nén theo xuất xứ
- Van bi điều khiển khí nén Hàn Quốc
- Van bi điều khiển khí nén Nhật Bản
- Van bi điều khiển khí nén Đài Loan
- Van bi điều khiển khí nén Trung Quốc
- Van bi điều khiển khí nén Thổ Nhĩ Kỳ
- Van bi điều khiển khí nén Italia
VIII. Hướng dẫn sử dụng van bi điều khiển khí nén
Đối với bất kỳ thiết bị nào, khi mua hàng chúng tôi đều có hướng dẫn cụ thể quá trình lựa chọn, lắp đặt và sử dụng van. Điều này giúp người sử dụng có thể sử dụng sản phẩm đạt hiểu quả tốt nhất, đảm bảo được chất lượng hoạt động và thời gian sử dụng của thiết bị. Dưới đây là 1 số lưu ý cần quan tâm khi sử dụng van bi điều khiển khí nén.
8.1. Lưu ý khi lựa chọn sản phẩm
Van bi điều khiển khí nén là dòng van rất đa dạng về thiết kế, mỗi dạng thiết kế van sẽ có những đặc điểm và ứng dụng của riêng mình. Cần đặc biệt lưu ý và tham khảo thêm các ý kiến từ chuyên gia hoặc đơn vị cung cấp để có thể lựa chọn dòng van phù hợp nhất.
- Lưu ý về kích thước van và kích thước đường ống.
- Lưu ý về chất liệu sản xuất van.
- Lưu ý về dạng hoạt động của van.
- Lưu ý về thiết kế thân van và kiểu kết nối của van.
- Lưu ý về thương hiệu và xuất xứ van.
- Lưu ý đơn vị cung cấp và chế độ bảo hành hỗ trợ khi mua hàng.

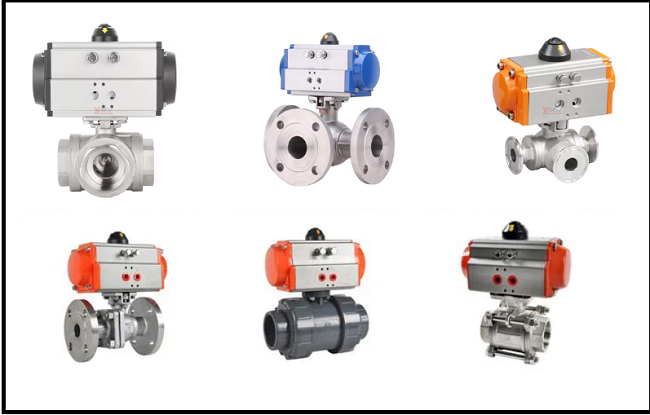

Lựa chọn van bi điều khiển khí nén.
8.2. Các bước lắp đặt van bi điều khiển khí nén
Bước 1: Kiểm tra và vệ sinh đường ống sạch sẽ.
Bước 2: lắp đặt van vào hệ thống đường ống, lắp đặt đúng với tiêu chuẩn của dạng lắp đặt.
Bước 3: Kết nối khí nén cho van và vận hành thử hoạt động của van.
Bước 4: Điều khiển van bằng áp lực khí nén hoặc điện năng nếu sử dụng van điện từ.
8.3. Một số vấn để thường gặp khi sử dụng van bi điều khiển khí nén
- Van không đóng kín: Vấn đề thường xảy ra do gioăng làm kín bị hư tổn, cần kiểm tra kỹ càng, nếu cần thiết có thể thay gioăng mới.
- Van đóng mở chậm: Khi gặp hiện tượng này cần kiểm tra nguồn cung cấp khí nén có đủ áp lực khí nén khi cung cấp vào van.
- Van bị rò rỉ lưu chất: Cần kiểm tra các điểm kết nối bộ phận của van và điểm kết nối van với đường ống, đảm bảo các bulong và đai ốc được siết chặt đều và không bị kênh.
IX. Thuận Phát Valve đơn vị hàng đầu cung cấp van công nghiệp hiện nay
Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp các dòng van công nghiệp nói chung và van bi điều khiển khí nén nói riêng. Tuy nhiên không phải đơn vị nào cũng cung cấp sản phẩm chính hãng, chất lượng cao với giá cả phải chăng.
Thuận Phát Valve chúng tôi là đơn vị đã hoạt động trong lĩnh vực này được rất nhiều năm, đã đồng hành và phát triển cùng rất nhiều các dự án lớn nhỏ trong và ngoài nước. Ở thị trường Việt Nam chúng tôi luôn là 1 trong những đơn vị hàng cầu cung cấp các dòng van công nghiệp chính hãng.
Đến với chúng tôi quý khách hàng không chỉ được trãi nghiệm những sản phẩm chính hãng chất lượng cao với giá thành ưu đãi nhất thị trường, mà còn nhận được rất nhiều các ưu đãi khác. Liên hệ trực tiếp với chúng tôi để nhận được tư vấn chi tiết về các sản phẩm và dịch vụ của chúng tôi.
9.1. Báo giá van bi điều khiển khí nén
Van bi điều khiển khí nén là dòng van rất đa dạng về chất liệu, kiểu dáng và kích thước khác nhau. Mỗi yếu tố đều ảnh hưởng trực tiếp tới giá thành của sản phẩm, đặt biệt trong thời gian thị trường có nhiều biến động như hiện nay làm giá thành của dòng van này thay đổi rất nhanh chóng.
Quý khách hàng quan tâm đến sản phẩm và muốn nhận được báo giá chi tiết nhất hãy liên hệ với chúng tôi quá Hotline/Zalo: 0965.650.836 hoặc có thể đến trực tiếp VP giao dịch của chúng tôi tại: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.
9.2. Quy trình mua hàng trên Website: Vanhanoi.net
Quý khách hàng đang quan tâm sản phẩm thông qua Website: Vanhanoi.net có thể mua hàng trực tiếp mà không cần đến VP giao dịch của chúng tôi. Cụ thể quy trình mua hàng trên website của chúng tôi như sau:
- Tìm kiếm và đọc chi tiết thông tin giới thiệu sản phẩm sản phẩm quý khách đang quan tâm trên website: Vanhanoi.net .
- Xác định sản phẩm và liên hệ với chúng tôi thông quá SĐT: 0965.650.836 hoặc Zalo, Mess, Telegram,... để gặp chuyên viên tư vấn.
- Nhận tư vấn chi tiết về sản phẩm và báo giá từ chuyên viên tư vấn của chúng tôi.
- Chốt giá, địa điểm và thời gian nhận hàng với nhân viên tư vấn, rồi gửi SĐT người nhận, tên người nhận, tên công ty và địa chỉ nhận hàng để chốt đơn hàng.
- Khi nhận hàng cần kiểm tra hàng kỹ lưỡng, đảm bảo hàng không bị xước sát, méo mó, tình trạng hàng đúng với hình ảnh có đầy đủ các giấy tờ như thỏa thuận với nhân viên tư vấn.
- Thanh toán tiền hàng bằng tiền mặt hoặc banking cho nhân viện giao hàng, rồi bàn giao nhận hàng.
Thuận Phát Valve chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi, rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong thời gian gần nhất !
