Van bi điều khiển điện
Đối với các hệ thống đường ống công nghiệp hiện nay, đặc biệt với các hệ thống đường ống tự động hóa việc sử dụng các dòng van điều khiển tự động là điều không thể thiếu trong các hệ thống. Các dòng van này sử dụng công nghệ hiện đại với khả năng tự động hóa hoạt động, giúp người sử dụng và hệ thống có thể tự động hóa quy trình điều khiển hệ thống, từ đó nâng cao hiệu xuất của hệ thống và tăng tính chuyên nghiệp, tự động hóa của hệ thống sản xuất.
Trong bài viết này, chúng ta cùng tìm hiểu chi tiết về 1 dòng van công nghiệp điều khiển bằng điện năng đang rất được ưu chuộng sử dụng trên thị trường hiện nay đó là Van bi điều khiển điện. Dòng van này có chức năng chính là điều khiển dòng chảy lưu chất trong đường ống, vậy chúng là loại van gì, có cấu tạo và cách thức hoạt động ra sao, chi tiết cùng tìm hiểu trong bài viết dưới đây.
I. Giới thiệu chung – Van bi điều khiển điện
A. Van bi điều khiển điện là van gì?
Van bi điều khiển điện là dòng van bi công nghiệp sử dụng bộ điều khiển điện thay vì các dạng điều khiển cơ học để điều khiển hoạt động của van. Bề ngoài van là sự kết nối giữa phần van bi cơ và bộ điều khiển điện, được sản xuất đạt các tiêu chuẩn an toàn về điện công nghiệp quốc tế, có thể sử dụng trong đa dạng các môi trường hệ thống và lưu chất khác nhau.
Van bi điện là dòng van tự động hóa được sử dụng rất phổ biến trên thị trường hiện nay, với sự đa dạng của thiết kế thân van cơ, giúp dòng van này có thể điều khiển dòng chảy lưu chất trong đường ống 1 cách linh hoạt. Van sử dụng điện năng 24V, 220V, 380V để hoạt động, đây đều là các mức điện áp phổ biến nhất hiện nay.

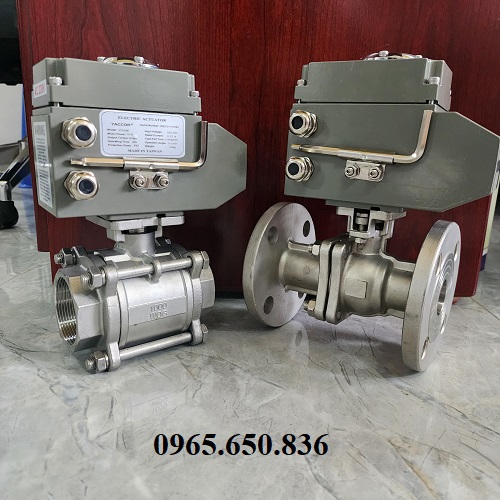

Van bi điểu khiển điện Yaccor.
B. Chi tiết thông số kỹ thuật van bi điều khiển điện
Van bi điều khiển điện là sự kết hợp hoàn hảo giữa van bi cơ và thiết bị truyền động điện, chi tiết dòng van này được chúng tôi chia là 2 phần:
Chi tiết thông số kỹ thuật van bi cơ
| Sảm phẩm: | Van bi cơ - Ball Valve. | |
| Size van: | DN15 - DN20m DN25,....DN500. | Kích thước tiêu chuẩn của van. |
| Thân van: | Thép không gỉ, gang, thép, nhựa. | Chất liệu sản xuất thân van. |
| Đĩa van: | Inox 304, inox 316. | Chất liệu sản xuất đĩa van. |
| Gioăng làm kín: | PTFE, EPDM, Teflon,... | Chất liệu vòng đệm làm kín. |
| Kết nối ren: | BSP, BSPP, NPT, ISO, ACME,.. | Tiêu chuẩn kết nối ren của van. |
| Kết nối mặt bích: | JIS, DIN, ANSI, BS,... | Tiêu chuẩn thiết kế mặt bích kết nối. |
| Áp suất: | PN10, PN16, PN25, PN40. | Định mức áp suất làm việc của van. |
| Nhiệt độ: | Từ - 20 độ C đến 250 độ C. | Định mức nhiệt độ hoạt động của van. |
| Môi trường: | Nước sạch, chất lỏng, khí nén, hơi nóng, xăng, dầu, hóa chất,.... | |
| Xuất xứ: | Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Italia, EU,... | |
| Thương hiệu: | Kitz, Toyo, Wonil, Joeun, Hershey,... | |
| Đơn vị cung cấp: | CÔNG TY TNHH VÂT TƯ CÔNG NGHIỆP THUẬN PHÁT. | |
Chi tiết thông số bộ điều khiển điện
| Sảm phẩm: | Bộ truyền động điện - Electric Actuator. | |
| Size: | 003, 005 ,010 ,015, 020, 050, 100,... | Kích thước tiêu chuẩn của bộ điều khiển |
| Vỏ ngoài: | Hợp kim nhôm, phủ sơn Epoxy. | Chất liệu vỏ ngoài bộ điều khiển. |
| Tiêu chuẩn: | IP67 - IP68. | Tiêu chuẩn kháng bụi, kháng nước. |
| Điện áp: | 24V, 220V, 380V. | Mức điện áp hoạt động của thiết bị. |
| Dạng vận hành: | ON OFF - Tuyến tính. | Dạng hoạt động của thiết bị. |
| Công suất: | 20W, 40W, 90W, 120W, 150W,.. | Công suất vận hành của thiết bị. |
| Tín hiệu: | Analog - 4 - 20mha. | Tín hiệu hiển thị và điều khiển. |
| Thời gian: | 15 - 30 giây. | Thời gian hoàn thành chu trình hoạt động. |
| Nhiệt độ: | Từ 0 - 60 độ C. | Nhiệt độ môi trường hoạt động. |
| Thiết bị kết nối: | Van bướm, van bi, van cổng, van cầu,... | |
| Xuất xứ: | Hàn Quốc, Đài Loan, Nhật Bản, Italia, EU,... | |
| Thương hiệu: | Yaccor, Samwoo, Kosaplus,.... | |
| Đơn vị cung cấp: | CÔNG TY TNHH VÂT TƯ CÔNG NGHIỆP THUẬN PHÁT. | |
| Bảo hành: | Bảo hành 12 tháng, 1 đổi 1 trong quá trình sử dụng xảy ra lỗi do NSX. | |
C. Lợi ích khi sử dụng van bi điều khiển điện
- Giúp nâng cao hiệu suất vận hành của hệ thống.
- Tự động hóa quy trình vận hành.
- Giảm thiểu nhân công và chi phí vận hành cho hệ thống.
- Tăng tính chuyên nghiệp, tự động hóa trong quy trình sản xuất.
- Tăng độ an toàn, độ tin cậy trong quy trình vận hành.
- Điều khiển dòng chảy linh hoạt, với độ chính xác cao.
D. Các đặc điểm nổi bật của van bi điều khiển điện
Thiết kế nhỏ gọn: Dòng van này có thiết kế nhỏ gọn với trọng lượng nhẹ nhất trong các dòng van điều khiển dòng chảy trên thị trường hiện nay như van bướm, van cầu, van cổng.
Điều khiển dòng chảy linh hoạt: Với thiết kế thân van bi cơ đa dạng giúp dòng van này có thể đóng, mở dòng chảy, điều tiết lưu lượng hay chuyển hướng và pha trộn nhiều dòng chảy khác nhau.
Điều khiển tự động: Sử dụng điện năng để vận hành, van bi điện có khả năng điều khiển tự động từ xa mà không cần tác động tự tiếp từ người sử dụng.
Môi trường hoạt động: Dòng van này là thiết bị đường ống có thể ứng dụng trong đa dạng môi trường hệ thống nhất trên thị trường hiện nay, nhờ vào được sản xuất với đa dạng chất liệu khác nhau.
II. Cấu tạo cơ bản của van bi điều khiển điện
Van bi điều khiển điện hay còn được gọi van bi điện, dòng van này có cấu tạo được chia làm 2 phần chính là phần van bi cơ và bộ điều khiển điện, cấu tạo cơ bản của từng phần như sau:

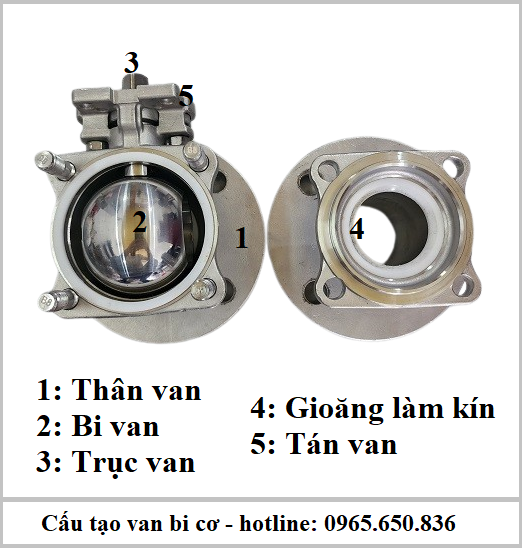

A. Cấu tạo van bi cơ
Van bi cơ có cấu tạo khá đơn giản, dòng van này được gọi là van bi bởi thiết kế đĩa van dạng hình viên bi được đục lỗ xuyên tâm để lưu chất có thể di chuyển qua van. Dòng van này được sản xuất từ nhiều chất liệu khác nhau như inox, thép, gang, nhựa với các dạng kết nối phổ biến nhất trên thị trường hiện nay như mặt bích, nối ren, nối hàn,….Cấu tạo của dòng van này gồm các bộ phận sau:
- Thân van
- Bi van
- Gioăng làm kín
- Trục van
- Tán bi
B. Cấu tạo bộ điều khiển điện
Bộ điều khiển điện hay còn gọi là thiết bị truyền động điện, là thiết bị có khả năng chuyển đổi điện năng thành động năng, từ đó tác động để điều khiển hoạt động đóng mở của van bi cơ. Thiết bị truyền động này sử dụng điện năng 24V, 220V, 380V để vận hành với công xuất vận hành lên tới 90W, có thể hoạt động liên tục với độ ổn định cao. Cấu tạo của dòng thiết bị này khá phức tạp gồm nhiều bộ phận khác nhau như:
- Vỏ ngoài bộ điều khiển
- Bảng mạch điện
- Motor điện
- Hộp số bánh răng
- Trục chính bánh răng
- Công tắc hành tình
- Núm hiển thị hành trình

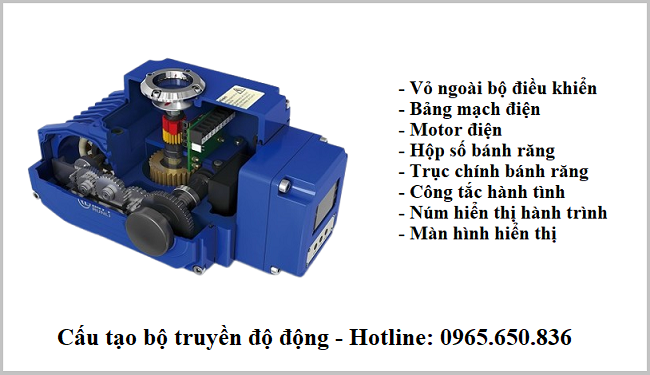

Cấu tạo bộ truyền động điện.
C. Nguyên lý hoạt động của van bi điều khiển điện
Van bi điều khiển điện có nguyên lý hoạt động hoàn toàn dựa vào việc chuyển đổi điện năng thành động năng tư đó tác động để điều khiển hoạt động đóng mở của bi van. Bi van hoạt động bằng cái xoay theo góc 90 độ để mở và đóng, tùy vào từng dạng van có thể mở đĩa van theo các góc độ khác nhau để điều tiết lưu lượng dòng chảy di chuyển qua van.
Nguyên lý hoạt động van bi điều khiển điện.
Dòng van này có 2 dạng hoạt động chính:
- Van bi điều khiển điện ON OFF
- Van bi điều khiển điện tuyến tính
III. Đánh giá ưu điểm và ứng dụng của van bi điều khiển điện
A. Đánh giá các ưu điểm của van bi điều khiển điện
- Sử dụng được trong nhiều dạng môi trường lưu chất và môi trường hệ thống khác nhau.
- Dãi kích thước rộng, dễ dàng lựa chọn dạng van có kích thước phù hợp với đường ống.
- Sử dụng đa dạng nguồn điện năng khác nhau, không cố định điện năng hay phải sử dụng biến áp.
- Thiết kế đa dạng kiểu kết nối khác nhau, dễ dàng lắp đặt và thuận tiện cho việc vệ sinh định kỳ.
- Van sử dụng công nghệ cao, có khả năng điều khiển tự động từ xa, có thể điều khiển nhiều thiết bị cùng lúc.
- Điều khiển dòng chảy lưu chất 1 cách linh hoạt với độ chính xác cao.
B. Ứng dụng thực tế của van bi điều khiển điện
- Sử dụng trong các ngành công nghiệp dầu khí, hóa chất, sản xuất linh kiện, máy móc.
- Sử dụng trong các hệ thống nước dân dụng, các hệ thống nước tưới tiêu nông nghiệp.
- Sử dụng trong các hệ thống điều hòa không khí ( HVAC, Chiller, hệ thống thông gió, lọc khí ).
- Sử dụng trong các nhà máy chế biến thực phẩm, dược phẩn, giấy,….

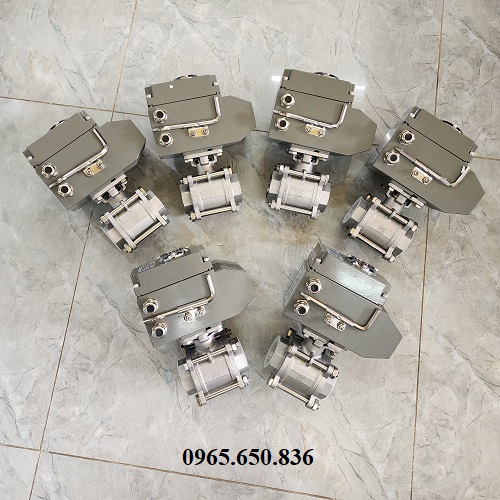

Van bi điều khiển điện DN50.
IV. Các dòng van bi điều khiển điện phổ biến nhất trên thị trường hiện nay
Chúng tôi đang cung cấp các dòng dòng van bi điều khiển điện trên thị trường với đa dạng các kiểu dáng và mẫu mã khác nhau. Dưới đây là các dòng van bi điều khiển điện nổi bật mà chúng tôi đang cung cấp trên thị trường.

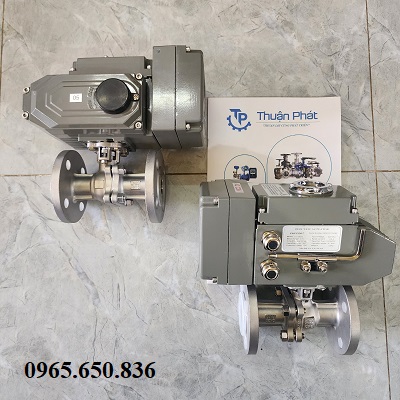

1. Van bi inox điều khiển điện
 | Thông số kỹ thuật
|

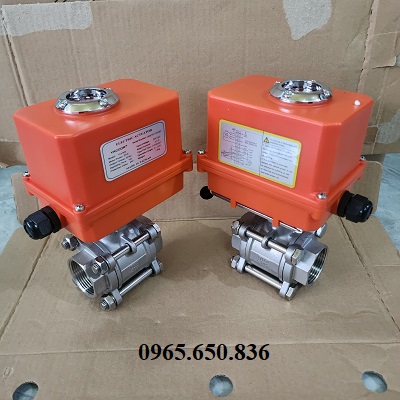

2. Van bi nối ren điều khiển điện
 | Thông số kỹ thuật
|

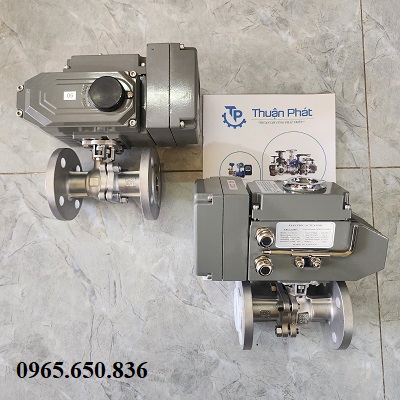

3. Van bi mặt bích điều khiển điện
 | Thông số kỹ thuật
|
Các dạng phân loại khác của van bi điều khiển điện
- Phân loại theo chất liệu: Van bi cơ được sản xuất theo nhiều dạng chất liệu khác nhau như van bi nhựa điện, van bi gang điện, van bi thép điện, van bi inox điện.
- Phân loại theo kết nối: Van được thiết kế theo các dạng kết nối phổ biến nhất trên thị trường hiện nay nối ren, nối mặt bích, nối hàn,…
- Phân loại theo điện áp: Dòng van này có thể vận hành bằng đa dạng mức điện áp khác nhau như 24V, 220V, 380V,…
- Phân loại theo thương hiệu: Hiện nay chúng tôi đang cung cấp dòng van này từ nhiều thương hiệu khác nhau như Samwoo, Yaccor, KST, KITZ, Toyo,…

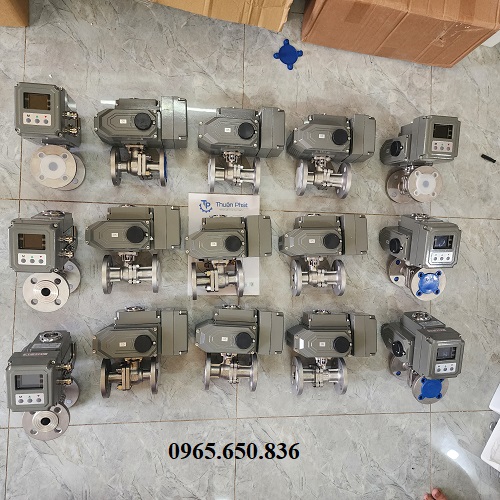

Van bi điện điều chỉnh góc.
V. Sự khác biệt giữa van bi điều khiển điện và van bi cơ
| Các đặc điểm khác biệt giũa van bi điện và van bi cơ | ||
| Đặc điểm | Van bi điều khiển điện | Van bi cơ |
| Hình thái | - Sử dụng bộ điều khiển điện để điều khiển hoạt động đóng và mở của van. | - Sử dụng tay quay và tay gạt để điều khiển hoạt động, cần sự tác động của người sử dụng. |
| Ưu điểm | - Tự động vận hành, điều khiển từ xa, độ tin cậy cao, hiệu quả đạt độ chính xác cao. | - Nhỏ gọn, đơn giản, dễ dàng sử dụng, giá thành rẻ. |
| Nhược điểm | - Có giá thành cao, yêu cầu kỹ thuật trong quá trình vận hành, cần điện năng để vận hành hoạt động. | - Cần nhân công để vận hành đóng mở, độ chính xác thấp. |
| Cấu tạo | - Cấu tạo phức tạp, kích thược lớn lên đến DN500, có thể thay thế từng linh kiện bộ phận khi gặp sự cố. | - Cấu tạo đơn giản, kích thước nhỏ từ DN15 – DN200 . |
| Ứng dụng | - Sử dụng trong các hệ thống tự động hóa, yêu cầu cao về độ chính xác và an toàn, vị trí con người khó tiếp cận. | - Hệ thống đơn giản, kích thước nhỏ, không có yêu cầu quá cao về độ chính xác và khả năng điều khiển. |
Những trường hợp nên sử dụng van bi điều khiển điện
- Hệ thống có yêu cầu cao về khả năng vận hành với độ chính xác và an toàn.
- Hệ thống tự động hóa, điều khiển từ xa, nơi con người khó tiếp cận.
- Hệ thống có yêu cầu cao về khả năng điều khiển dòng chảy, có thể điều tiết lưu lượng.
- Hệ thống đường ống công nghiệp lớn, trạng bị nhiều thiết bị cần điều khiển.
Những trường hợp nên sử dụng van bi cơ
- Các hệ thống đường ống dân dụng, các hệ thống tưới tiêu đơn giản.
- Các hệ thống đường ống đơn lẻ, không có yêu cầu quá cao về kỹ thuật vận hành.
- Các hệ thống đường ống chi phí thấp, không có yêu cầu quá cao về chất lượng dòng chảy.

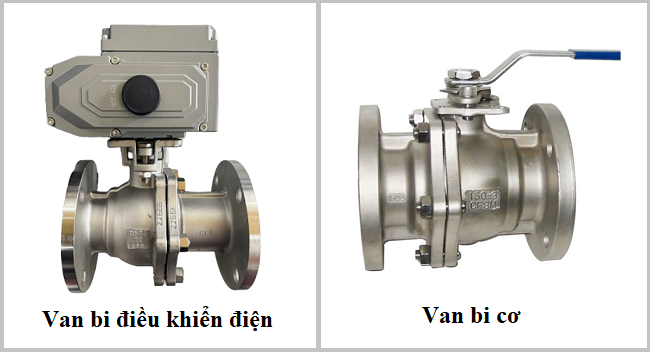

Van bi điện - Van bi cơ.
VI. Những lưu ý khi sử dụng van bi điều khiển điện trong hệ thống đường ống
Khi sử dụng van bi điều khiển điện trong hệ thống đường ống, cần lưu ý một số điểm sau để có thể vạn hanh van đạt hiệu quả cao nhất, tăng hiệu xuất, độ bền và tính an toàn trong quá trình vận hành hệ thống.
A. Lưu ý khi lựa chọn van bi điều khiển điện
Van bi điều khiển điện là dòng van rất đa dạng về chủng loại, mỗi dạng van đều có những đặc điểm riêng phù hợp với từng nhu cầu sử dụng của hệ thống khác nhau. Việc lựa chọn dòng van phù hợp với nhu cầu hệ thống, không chỉ giúp van có thể hoạt động ổn định, mà còn tăng hiệu xuất và độ bền của van.
- Lưu ý môi trường lưu chất và hệ thống để lựa chọn chất liệu sản xuất van phù hợp.
- Lưu ý lựa chọn van phù hợp với kích thước và dạng kết nối của đường ống.
- Lưu ý áp suất và nhiệt độ của hệ thống để lựa chọn dòng van mang các thông số thích hợp.
- Lưu ý đến nhu cầu vận hành dòng chảy để lựa chọn van mang nguyên lý hoạt động đáp ứng nhu cầu.
- Lưu ý lựa chọn nhà cung cấp chính hãng, thương hiệu van và giá thành phù hợp với chi phí của hệ thống.
B. Các lưu ý khi lắp đặt van bi điều khiển điện
Khi lắp đặt van bi điều khiển điện cần đảm bảo van được lắp đặt đúng với kỹ thuật, lắp đặt theo hướng dẫn của đơn vị cung cấp hoặc nhà sản xuất. Đảm bảo van được lắp đặt đúng, đáp ứng các tiêu chí lắp đặt giúp van có thể vận hành ổn định, đạt hiệu quả cao trong quá trình sản xuất.
- Khi lắp đặt cần lưu ý địa điểm lắp đặt van phù hợp với nhu cầu sử dụng của hệ thống, đảm bảo môi trường phù hợp với các điều kiện hoạt động của van.
- Đối với kết nối ren cần quấn thêm băng tan ( Cao su non ) ở các điểm kết nối, để tăng độ ổn định cho kết nối van.
- Đối với kết nối mặt bích cần lắp đặt thêm miếng đệm cao su ( Gioăng cao su ) để tăng độ kín cho kết nối.
- Khi lắp đặt xong cần đảm bảo van không bị rung lắc, rò rỉ lưu chất trong quá trình test thử hoạt động của van.
- Khi kết nối nguồn điện hay tích hợp điều khiển với hệ thống tủ điều khiển, cần người có chuyên môn trong lĩnh vực thực hiện.
- Đảm bảo nguồn điện được cung cấp đúng, điểm kết nối chuẩn theo sơ đồ mạch điện, tham khảo thêm ý kiến từ các chuyên gia hay nhà cung cấp.

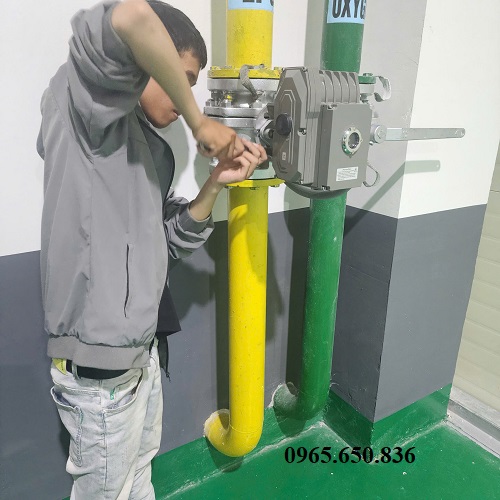

Lắp đặt van bi điều khiển điện.
VII. Địa điểm cung cấp van bi điều khiển điện
Van bi điều khiển điện là dòng van tự động bằng điện năng rất được ưu chuộng sử dụng trên thị trường hiện nay. Có thể tìm mua dòng van này bằng rất nhiều các phương thức khác nhau, đặc biệt với thời điểm công nghệ hóa hiện đại như ngày nay. Có thể mua dòng van này bằng nhiều cách khác nhau như mua qua các sàn thương mại điện tử, tìm hiểu và mua sản phẩm qua Google, hay đến trực tiếp các đơn vị cung cấp để mua và nhận được tư vấn chi tiết hơn.
Thuận Phát Valve chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng van bi điều khiển điện hay các dòng van công nghiệp khác trên thị trường như van bướm điều khiển điện, van bướm khí nén, van bi khí nén hay các dòng đồng hồ nước điện tử,….Là đơn vị đi đầu trong lĩnh vực này, chúng tôi luôn cam kết đem đến những sản phẩm chất lượng nhất với giá thành ưu đãi nhất thị trường.
Đến với Thuận Phát valve quý khách hàng không những được trãi nghiệm những sản phẩm chất lượng hàng đầu với giá thành ưu đãi mà còn nhận được rất nhiều các ưu đãi vượt trội khác chỉ có ở Thuận Phát Valve chúng tôi.
- Nhận tư vấn miễn phí về sản phẩm hay các vấn đề khác liên quan đến hệ thống, từ các chuyên gia hàng đầu trong ngành.
- Tất cả các sản phẩm đều được bảo hành từ 12 – 18 tháng, đổi trả miễn phí khi gặp sự cố trong quá trình sử dụng đo nhà sản xuất.
- Cung cấp đầy đủ các giấy tờ chứng từ như CO – CQ – Catalog, VAT, Bill of lading, Backing list,…đi kèm theo sản phẩm khi giao hàng.
- Có thể kiểm tra hàng, test thửu sản phẩm trong phạm vi cho phép rồi mới nhận và thanh toàn đon hàng.
- Giao hàng nhanh chóng trên toàn quốc từ 1 – 3 ngày, miễn phí giao hàng với các đơn hàng hợp đồng giá trị cao.
Quy trình báo giá van bi điều khiển điện tại Thuận Phát Valve
Khi mua các dòng van bi điều khiển điện tại Thuận Phát Valve, quý khách hàng sẽ được nhận báo giá chi tiết về dòng van này. Trong báo giá có đầy đủ các thông số của van, giá thành, giá vận chuyển và thuế VAT,.. và các thông tin địa chỉ. Dưới đây là bảng giá van bi điều khiển điện tại Thuận Phát Valve ở tháng 12 – 2024.
Kích cỡ van | Model | Giá ON/OFF (VNĐ) | Giá Tuyến Tính (VNĐ) |
DN15 | YCV 003 | 2,300,000 | Liên hệ: 0965.650.836 |
DN20 | YVC 003 | 2,500,000 | Liên hệ: 0965.650.836 |
DN25 | YVC 003 | 2,600,000 | Liên hệ: 0965.650.836 |
DN32 | YVC 003, 005 | 3,300,000 | Liên hệ: 0965.650.836 |
DN40 | YVC 005 | 3,500,000 | Liên hệ: 0965.650.836 |
DN50 | YVC 005 | 4,600,000 | Liên hệ: 0965.650.836 |
DN65 | YVC 005 | 5,500,000 | Liên hệ: 0965.650.836 |
DN80 | YVC 010 | Liên hệ | Liên hệ: 0965.650.836 |
DN100 | YVC 015 | Liên hệ | Liên hệ: 0965.650.836 |
>>>Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, chưa bao gồm thuế VAT, chi phát vận chuyển,.v.v,..Quý khách hàng muốn biết thêm chi tiết về sản phẩm, nhận báo giá chính xác nhất cảu sản phẩm vui lòng liên hệ với chúng tôi để nhận tư vấn miễn phí.
Hotline liên hệ mua hàng: 0965.650.836.
Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.
Tìm hiểu thêm: Van bướm điều khiển điện.
