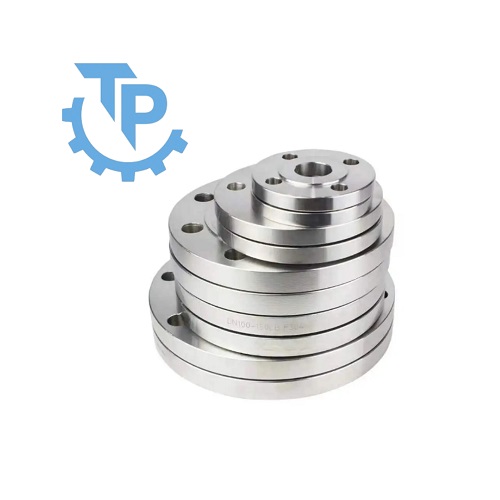

I. Giới thiệu chi tiết về mặt bích JIS

Mặt bích JIS hay còn được gọi mặt bích tiêu chuẩn JIS là một loại sản phẩm được thiết kế và sản xuất theo quy định về chất lượng do Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản (JISC) ban hành. Tiêu chuẩn này đảm bảo rằng các thiết bị có thông số kỹ thuật đồng nhất về kích thước, vật liệu, độ dày, áp dụng và phương pháp gia công. Điều này giúp tăng cường khả năng tương thích và độ bền khi sử dụng trong hệ thống đường ống công nghiệp.

Mặt bích tiêu chuẩn JIS được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm hệ thống đường ống nước, dầu khí, khí nén, hơi nóng và hóa chất. Ưu điểm đặc tính kỹ thuật đạt chuẩn, sản phẩm JIS giúp đảm bảo sự kết nối an toàn và ổn định giữa các đoạn ống hoặc giữa ống với các thiết bị khác như van, bơm, đồng hồ đo áp suất,… tiêu chuẩn này giúp giảm thiểu sai số, nâng cao hiệu suất hoạt động và kéo dài tuổi thọ của hệ thống.

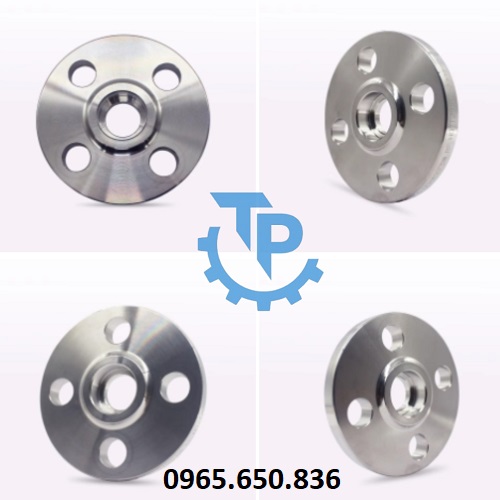

Mặt bích tiêu chuẩn JIS.

Mặt bích JIS được phân loại theo các dạng áp suất chịu đựng như:

Mặt bích JIS 5K – Áp dụng 5 kg/cm2
Mặt bích JIS 10K – Áp suất 10 kg/cm2
Mặt bích JIS 16K – Áp suất 16 kg/cm2
Mặt bích JIS 20K – Áp suất 20 kg/cm2
Mặt bích JIS 30K – Áp suất 30 kg/cm2

II. Tiêu chuẩn mặt bích JIS là gì?

Tiêu chuẩn mặt bích JIS (Tiêu chuẩn công nghiệp Nhật Bản) là hệ thống tiêu chuẩn do Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản (JISC - Japan Industrial Standard ) ban hành, quy định về thiết kế, kích thước, vật liệu, áp suất và phương pháp sản xuất vật dụng, thiết bị sử dụng trong hệ thống đường công nghiệp.

Tiêu chuẩn này đảm bảo rằng thiết bị được sản xuất có độ chính xác cao, đồng bộ với các thiết bị công nghiệp khác như van, máy bơm, đồng hồ đo hiệu suất,… giúp dễ dàng lắp đặt, thay thế và bảo trì.

Các tiêu chuẩn JIS được quy định trong sản xuất mặt bích

Theo Ủy ban Tiêu chuẩn Công nghiệp Nhật bản ( JIS ) ban hành, mặt bích được sản xuất theo từng dạng chất liệu sẽ có yêu cầu theo từng tiêu chuẩn khác nhau. Các tiêu chuẩn sản xuất phổ biến gồm:

JIS B2220 – Tiêu chuẩn cho mặt bích thép .
JIS B2291 – Tiêu chuẩn cho mặt bích hợp kim nhôm.
JIS B2210 – Tiêu chuẩn cho mặt bích đồng – Hợp kim đồng.
JIS B2221 – Tiêu chuẩn cho mặt bích inox.

Trong các tiêu chuẩn trên, JIS B2220 là tiêu chuẩn được sử dụng phổ biến nhất cho thiết kế đường ống thép. Đây là lựa chọn ưu tiên trong nhiều ngành công nghiệp bởi tính đa dụng, độ bền cao và khả năng chịu áp lực tốt. JIS B2220 có các cấp ứng dụng từ 5K, 10K, 16K, 20K, 30K , phù hợp với nhiều điều kiện làm việc khác nhau.

A. Thông số kỹ thuật mặt bích tiêu chuẩn JIS 10K

Size		Thông số kỹ thuật mặt bích tiêu chuẩn JIS 10K						Trọng lượng
Inch	DN - (mm)	ĐK ngoài	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ Bulong	Kg/cái
1/2	15	95	70	22.5	12	4	15	0.6
3/4	20	100	75	28	14	4	15	0.7
1	25	125	90	34.5	14	4	19	1.1
1.1/4	32	135	100	43.5	16	4	19	1.5
1.1/2	40	140	105	50	16	4	19	1.6
2	50	155	120	61.5	16	4	19	1.9
2.1/2	65	175	140	77.5	18	4	19	2.6
3	80	185	150	90	18	8	19	2.6
4	100	210	175	116	18	8	19	3.1
5	125	250	210	142	20	8	23	4.8
6	150	280	240	167	22	8	23	6.3
8	200	330	290	218	22	12	23	7.5
10	250	400	355	270	24	12	25	11.8
12	300	445	400	320	24	16	25	13.6
14	350	490	445	358	26	16	25	16.4
16	400	560	510	409	28	16	27	23.1
18	450	620	565	459	30	20	27	29.5
20	500	675	620	510	30	20	27	33.5

B. Thông số kỹ thuật mặt bích tiêu chuẩn JIS 16K

Size		Thông số kỹ thuật mặt bích tiêu chuẩn JIS 16K						Trọng lượng
Inch	DN - (mm)	ĐK ngoài	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ Bulong	Kg/cái
1/2	15	95	70	22.5	14	4	15	0.7
3/4	20	100	75	28	16	4	15	0.8
1	25	125	90	34.5	16	4	19	1.3
1.1/4	32	135	100	43.5	18	4	19	1.5
1.1/2	40	140	105	50	18	4	19	1.7
2	50	155	120	61.5	18	8	19	1.9
2.1/2	65	175	140	77.5	20	8	19	2.6
3	80	200	160	90	22	8	23	3.8
4	100	225	185	116	24	8	23	4.9
5	125	270	225	142	26	8	25	7.8
6	150	305	260	167	28	12	25	10.1
8	200	350	305	218	30	12	25	12.6
10	250	430	380	270	34	12	27	21.9
12	300	480	430	320	36	16	27	25.8
14	350	540	480	358	40	16	33	36.2
16	400	605	540	409	46	16	33	51.7
18	450	675	605	459	48	20	33	66.1
20	500	730	660	510	50	20	33	77.4

C. Thông số kỹ thuật mặt bích tiêu chuẩn JIS 20K

Size		Thông số kỹ thuật mặt bích tiêu chuẩn JIS 20K						Trọng lượng
Inch	DN - (mm)	ĐK ngoài	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ Bulong	Kg/cái
1/2	15	95	70	22.5	14	4	15	0.7
3/4	20	100	75	28	16	4	15	0.8
1	25	125	90	34.5	16	4	19	1.3
1.1/4	32	135	100	43.5	18	4	19	1.5
1.1/2	40	140	105	50	18	4	19	1.7
2	50	155	120	61.5	18	8	19	1.9
2.1/2	65	175	140	77.5	20	8	19	2.6
3	80	200	160	90	22	8	23	3.8
4	100	225	185	116	24	8	23	4.9
5	125	270	225	142	26	8	25	7.8
6	150	305	260	167	28	12	25	10.1
8	200	350	305	218	30	12	25	12.6
10	250	430	380	270	34	12	27	21.9
12	300	480	430	320	36	16	27	25.8
14	350	540	480	358	40	16	33	36.2
16	400	605	540	409	46	16	33	51.7
18	450	675	605	459	48	20	33	66.1
20	500	730	660	510	50	20	33	77.4
