I. Thông tin sản phẩm – Cút hàn inox

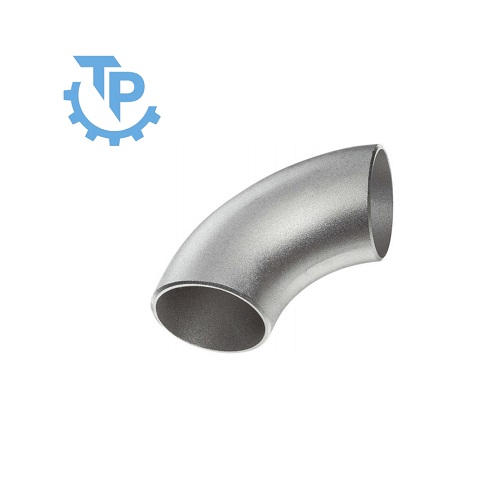

Cút hàn inox là gì?

Cút hàn inox hay còn được gọi co hàn inox, chếch hàn inox,…là dòng phụ kiện đường ống rất quan trọng trong các hệ thống đường ống công nghiệp hiện nay. Được sản xuất từ các chất liệu inox cao cấp có độ bền cơ học cao khả năng chịu áp lực và nhiệt độ tốt, giúp chúng trở thành lựa chọn tối ưu cho các hệ thống đường ống công nghiệp hiện nay, có thể hoạt động tốt trong các môi trường có nồng độ oxi hóa cao hay các môi trường hóa chất.

Dòng phụ kiện inox này có thiết kế dạng co góc 45 độ hoặc 90 độ được sử dụng để kết nối các đường ống lại với nhau, chuyển hướng dòng chảy lưu chất trong hệ thống đường ống giúp tăng tính linh hoạt của hệ thống. Phụ kiện cút hàn inox trở thành lựa chọn hàng đầu trong các hệ thống đường ống hiện nay, đáp ứng mọi nhu cầu sử dụng trong các hệ thống đường ống công nghiệp hiện nay, với đa dạng kiểu kích thước, tiêu chuẩn khác nhau.

Trên thị trường hiện nay có đa dạng các dạng cút hàn inox khác nhau, mỗi dòng sản phẩm đều có những đặc điểm riêng phù hợp với từng nhu cầu của hệ thống đường ống. Môt số dòng phụ kiện tiêu biểu như:

Cút hàn inox 201

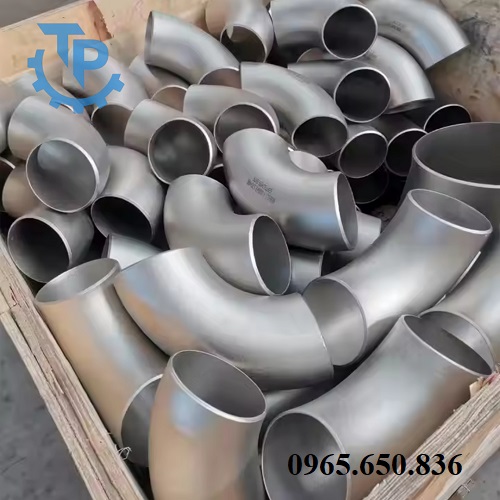

Cút hàn inox 304
Cút hàn inox 316
Cút hàn inox SCH20
Cút hàn inox SCH40
Cút hàn inox SCH80
Cút hàn inox phi 21
Cút hàn inox phi 27
Cút hàn inox phi 34
Cút hàn inox phi 42
Cút hàn inox phi 48
Cút hàn inox phi 60
Cút hàn inox phi 76

II. Bảng thông số kích thước tiêu chuẩn của cút hàn inox

Hình ảnh
Inch	D	A	B	O	K
1/2	21.3	38.0	16	76	48
3/4	26.7	38.0	19	76	51
1	33.4	38.0	22	76	56
1.1/4	42.2	48.0	25	95	70
1.1/2	48.3	57.0	29	114	83
2	60.3	76.0	35	152	106
2.1/2	73.0	95.0	44	190	132
3	88.9	114.0	51	229	159
4	114.3	152.0	64	305	210
5	141.3	190.0	79	381	262
6	168.3	292.0	95	457	313
8	219.1	305.0	127	610	414
10	270.3	381.0	159	762	518
12	323.8	457.0	190	914	619
14	355.6	533.0	222	1067	711
16	406.4	610.0	254	1219	813
18	457.0	686.0	286	1372	914
20	508.0	760.2	318	1524	1016

Dưới đây là thông số tiêu chuẩn của cút hàn inox:

Sản phẩm: Cút hàn inox
Chất liệu: Inox 201, Inox 304, inox 316.
Kích thước/size: DN8 – DN150
Độ dày tiêu chuẩn: SCH10, SCH20, SCH40, SCH80
Kiểu lắp đặt: Kết nối hàn trực tiếp.
Áp suất định mức: PN10,…PN40.
Nhiệt độ: Từ - 10 độ C đến 200 độ C.
Môi trường: Nước, hoá chất, hơi, khí nén, dung dịch chất lỏng,…
Xuất xứ: Trung Quốc, Việt Nam, Đài Loan, Malaysia,…

III. Bảng quy đổi kích thước của cút hàn inox

Bảng quy đổi kích thước của cút hàn inox
DN	Inch	Phi
DN8	1/4"	12
DN10	3/8"	17
DN15	1/2"	21
DN20	3/4"	27
DN25	1"	34
DN32	1.1/4"	42
DN40	1.1/2"	48
DN50	2"	60
DN65	2.1/2"	76
DN80	3"	89
DN100	4"	114
