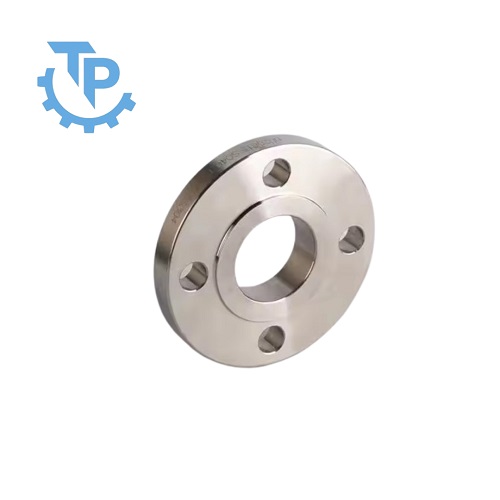

Tên sản phẩm: Mặt bích thép BS

Giá: 0 ₫

Đánh giá 1 lượt đánh giá

-+

Mua hàng

Tiêu chuẩn BS là bộ tiêu chuẩn do Viện Tiêu Chuân Anh lập ra nhằm mục đích đồng nhất các thông số về kích thước, chất liệu, áp suất, nhiệt độ, phương pháp chế tạo của các thiết bị công nghiệp. Việc sử dụng bộ tiêu chuẩn này giúp các thiết bị dễ dàng kết nối với nhau, đảm bảo được khả năng vận hành, độ kích và tăng độ bền của hệ thống trong quá trình vận hành.

I. Mặt bích thép BS – Mặt bích thép tiêu chuẩn BS là gì?

Mặt bích thép BS là dòng mặt bích được sản xuất từ chất liệu thép WCB hay thép Carbon với thiết kế theo tiêu chuẩn BS ( British Standards Institue ). Đặc biệt tiêu chuẩn BS 4504 là bộ tiêu chuẩn quy định rõ ràng nhất về chi tiết các thông số trong quá trình sản xuất mặt bích thép, đáp ứng đầy đủ các thông số như áp suất, nhiệt độ, độ dày và các tiêu chuẩn thiết kế khác.

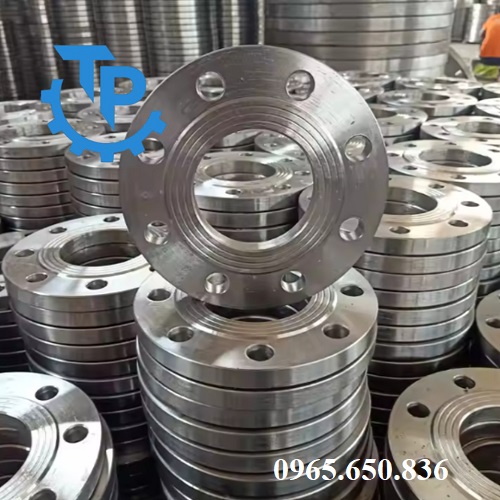

Mặt bích thép tiêu chuẩn BS.

Được sản xuất từ chất liệu thép nên dòng phụ kiện đường ống này có khả năng chịu áp lực và nhiệt độ tốt, thép là chất liệu cứng có độ bền cơ học cao, khả năng chịu va đập tốt, không bị móp méo khi sử dụng trong các môi trường có áp suất lơn. Ngoài ra dòng sản phẩm này cũng có đa dạng kiểu dáng thiết kế khác nhau, tùy vào nhu cầu sử dụng của hệ thống mà có thể lựa chọn dòng mặt bích phù hợp nhất với nhu cầu sử dụng.

II. Bảng thông số chi tiết của từng dòng mặt bích thép BS

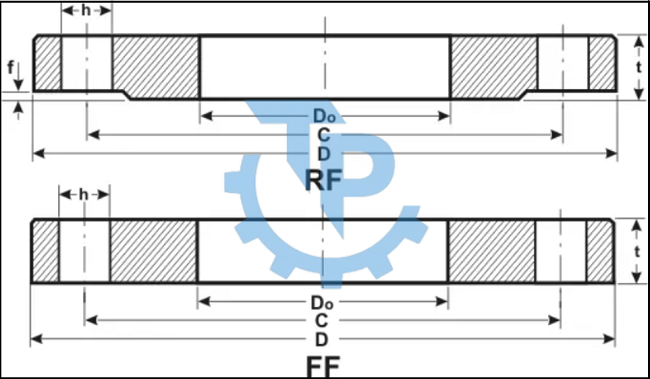

Hình ảnh thiết kế mặt bích thép BS.

1. Thông số kỹ thuật của mặt bích thép tiêu chuẩn BS4504 PN10

Des - of Goods		Thickness	Inside Dia	Outside Dia	Dia - of Circle	Number of Bolt Holes	Hole Dia	Approx - Weight
Des - of Goods		t	Do	D	C		h	(kg/Pcs)
inch	DN	(mm)	(mm)	(mm)	(mm)		(mm)	(kg/Pcs)
01-Thg2	15	12	22	95	65	4	14	0.58
03-Thg4	20	12	27.6	105	75	4	14	0.72
1	25	12	34.4	115	85	4	14	0.86
1.1/4	32	13	43.1	140	100	4	18	1.35
1.1/2	40	13	49	150	110	4	18	1.54
2	50	14	61.1	165	125	4	18	1.96
2.1/2	65	16	77.1	185	145	4	18	2.67
3	80	16	90.3	200	160	8	18	3.04
4	100	18	115.9	220	180	8	18	3.78
5	125	18	141.6	250	210	8	18	4.67
6	150	20	170.5	285	240	8	22	6.1
8	200	22	221.8	340	295	8	22	8.7
10	250	22	276.2	395	355	12	26	11.46
12	300	24	327.6	445	410	12	26	13.3
14	350	28	372.2	505	470	16	26	18.54
16	400	32	423.7	565	525	16	30	25.11
20	500	38	513.6	670	650	20	33	36.99
24	600	42	613	780	770	20	36	47.97

2. Thông số kỹ thuật của mặt bích tiêu chuẩn BS4504 PN16

Des - of Goods		Thickness	Inside Dia	Outside Dia	Dia - of Circle	Number of Bolt Holes	Hole Dia	Approx - Weight
Des - of Goods		t	Do	D	C		h	(kg/Pcs)
inch	DN	(mm)	(mm)	(mm)	(mm)		(mm)	(kg/Pcs)
01-Thg2	15	14	22	95	65	4	14	0.67
03-Thg4	20	16	27.6	105	75	4	14	0.94
1	25	16	34.4	115	85	4	14	1.11
1.1/4	32	16	43.1	140	100	4	18	1.63
1.1/2	40	16	49	150	110	4	18	1.86
2	50	18	61.1	165	125	4	18	2.46
2.1/2	65	18	77.1	185	145	4	18	2.99
3	80	20	90.3	200	160	8	18	3.61
4	100	20	115.9	220	180	8	18	4
5	125	22	141.6	250	210	8	18	5.42
6	150	22	170.5	285	240	8	22	6.73
8	200	24	221.8	340	295	12	22	9.21
10	250	26	276.2	395	355	12	26	13.35
12	300	28	327.6	445	410	12	26	17.35
14	350	32	372.2	505	470	16	26	23.9
16	400	36	423.7	565	525	16	30	36
20	500	44	513.6	670	650	20	33	66.7
