I. Tìm hiểu chung về mặt bích thép mù

Mặt bích thép mù ( Blind Flange ) là một loại mặt bích đặc biệt với thiết kế không có lỗi ở giữa, được sử dụng để bịt kín đường ống, van hoặc thiết bị trong hệ thống đường ống công nghiệp. Chức năng chính của dòng phụ kiện đường ống này là giúp ngăn chặn hoàn toàn dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống.

Loại phụ kiện đường ống này thường được sử dụng trong các trường hợp cần kiểm tra, bảo trì hoặc sửa chữa đường ống hệ thống, giúp thiết lập một phần của hệ thống mà không ảnh hưởng đến các phần còn lại. Ngoài ra, nó cũng có thể được lắp đặt tại các vị trí dự phòng trong hệ thống đường ống, giúp dễ dàng mở rộng hoặc kết nối thêm các thiết bị mới trong tương lai mà không cần phải tháo rời nhiều bộ phận.

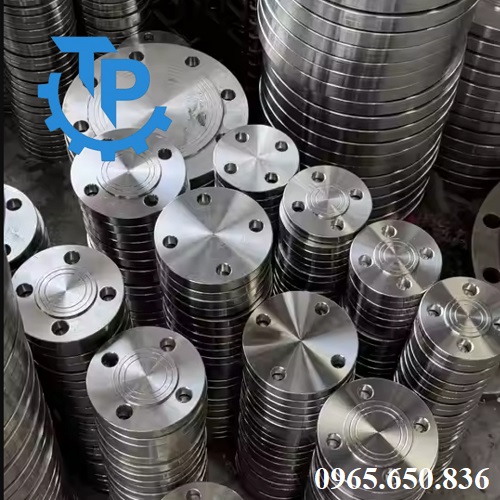

Mặt bích mù bằng thép.

Mặt bích thép mù được sản xuất theo nhiều dạng tiêu chuẩn, kích thước và kiểu dáng khác nhau, tùy yêu cầu của hệ thống đường ống cũng như môi trường làm việc. Các tiêu chuẩn phổ biến như ANSI, JIS, DIN, BS quy định về kích thước, độ dày, áp suất chịu đựng, đảm bảo khả năng kết nối chính xác và đồng nhất với các chi tiết bộ phận khác của hệ thống đường ống.

Với cấu hình chắc chắn và khả năng chịu áp lực cao, mặt bích thép mù là một thành phần không thể thiếu trong các ngành công nghiệp như dầu khí, hóa chất, xử lý nước, thực phẩm, dược phẩm và nhiều lĩnh vực khác.

II. Chi tiết thông số kỹ thuật mặt bích thép mù

Sản phẩm: Mặt bích thép mù.
Thiết kế: Mặt bích đặc.
Kích cỡ - Size: Từ DN15 – DN2000.
Chất liệu sản xuất: Thép Carbon, thép WCB.
Tiêu chuẩn sản xuất: BS, ANSI, DIN, JIS.
Áp suất tối đa: PN10, PN16, PN25, PN40, PN60.
Nhiệt độ chịu đựng: Từ 0 độ C đến 400 độ C.
Môi trường: dầu khí, hóa chất, xử lý nước, thực phẩm, dược phẩm,…
Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Malaysia, Việt Nam,…

III. Thông số tiêu chuẩn của mặt bích thép mù JIS 10k

Tiêu chuẩn mặt bích mù JIS 10K - JIS STANDARD – 10K BLRF/FF
Nominal		Đường kính ngoài - D (mm)	Tâm lỗ - C (mm)	Đường kính lỗ - h (mm)	Số lỗ Bulong - Holes	G (mm)	Độ dày - t (mm)	Trọng lượng - KG
Pipe Size		Đường kính ngoài - D (mm)	Tâm lỗ - C (mm)	Đường kính lỗ - h (mm)	Số lỗ Bulong - Holes	G (mm)	Độ dày - t (mm)	Trọng lượng - KG
3/8″	10	90	65	15	4	46	12	0.53
1/2″	15	95	70	15	4	51	12	0.6
3/4″	20	100	75	15	4	56	14	0.79
1″	25	125	90	19	4	67	14	1.22
1.1/4″	32	135	100	19	4	76	16	1.66
1.1/2″	40	140	105	19	4	81	16	1.79
2″	50	155	120	19	4	96	16	2.23
2.1/2″	65	175	140	19	4	116	18	3.24
3″	80	185	150	19	8	126	18	3.48
3.1/2″	90	195	160	19	8	136	18	3.9
4″	100	210	175	23	8	151	18	4.57
5″	125	250	210	23	8	182	20	7.18
6″	150	280	240	23	8	212	22	10.1
7″	175	305	265	23	12	237	22	11.8
8″	200	330	290	23	12	262	22	13.9
9″	225	350	310	23	12	282	22	15.8
10″	250	400	355	25	12	324	24	22.6
12″	300	445	400	25	16	368	24	27.8
14′	350	490	445	25	16	413	26	36.9
16″	400	560	510	27	16	475	28	52.1
18″	450	620	565	27	20	530	30	68.4
20″	500	675	620	27	20	585	30	81.6
22″	550	745	680	33	20	640	34	112
24″	600	795	730	33	24	690	36	134
26″	650	845	780	33	24	740	38	161
28″	700	905	840	33	24	800	40	196
30″	750	970	900	33	24	855	44	248
32″	800	1020	950	33	28	905	46	286
34″	850	1070	1000	33	28	955	48	330
36″	900	1120	1050	33	28	1005	50	377
40″	1000	1235	1160	39	28	1110	56	512
44″	1100	1345	1270	39	28	1220	62	675
48″	1200	1465	1380	39	32	1325	66	645
54″	1350	1630	1540	45	36	1480	74	1180
60"	1500	1795	1700	45	40	1635	82	1590
