I. Giới thiệu chung về mặt bích BS

Mặt bích BS hay mặt bích tiêu chuẩn BS (British Standard) là loại trang bị được thiết kế và sản xuất theo các tiêu chuẩn kỹ thuật do Viện Tiêu Chuẩn Anh ( British Standards Institution - BSI ) ban hành. Đây là một trong những tiêu chuẩn quan trọng và được áp dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là trong hệ thống đường ống, hệ thống, van công nghiệp, bơm và các thiết bị hệ thống công nghiệp.

Các mặt bích tiêu chuẩn BS được sản xuất với nhiều kích thước và vật liệu khác nhau phù hợp với đa dạng môi trường hệ thống khác nhau, từ các hệ thống cung cấp thoát nước đến các ngành công nghiệp dầu khí, hóa chất và năng lượng. Một số tiêu chuẩn BS phổ biến được sử dụng phổ biến như BS 4504, BS 10, BS 3293,… trong đó mỗi tiêu chuẩn quy định về kích thước, áp suât công việc, vật liệu và phương pháp gia công khác nhau.

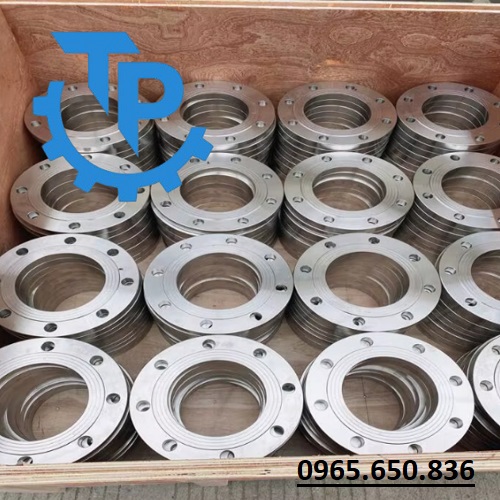

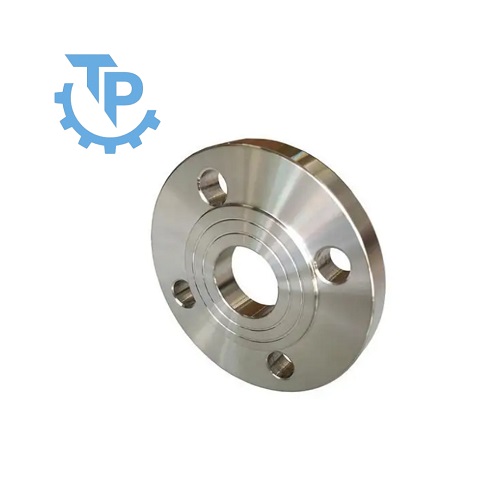

Mặt bích tiêu chuẩn BS.

Với ưu điểm về độ bền, khả năng chịu áp lực tốt và dễ dàng lắp đặt, mặt hàng tiêu chuẩn BS đóng vai trò quan trọng trong công việc đảm bảo hiệu suất và tuổi thọ của hệ thống đường ống. Việc lựa chọn đúng loại sản phẩm theo tiêu chuẩn BS sẽ giúp tối ưu hóa chi phí và đảm bảo tính an toàn trong quá trình vận hành hệ thống.

II. Tiêu chuẩn mặt bích BS là gì?

Tiêu chuẩn mặt bích BS (British Standard Flange) là một tập hợp các quy định do Viện Tiêu chuẩn Anh (British Standard Institution - BSI) ban hành để thiết kế, sản xuất và kiểm tra chất lượng sản phẩm thu lợi. Tiêu chuẩn này đảm bảo rằng thiết bị được sản xuất theo định nghĩa số kỹ thuật số, phù hợp với nhu cầu sử dụng trong hệ thống đường ống công nghiệp.

Mặt bích tiêu chuẩn BS được sử dụng phổ biến trong nhiều lĩnh vực như hệ thống cấp thoát nước, dầu khí, hóa chất, hơi nước, khí nén và các ngành công nghiệp khác. Chúng giúp kết nối các đường ống hoặc thiết bị với nhau một cách chắc chắn, đảm bảo độ kín khít và an toàn trong quá trình vận hành.

A. Đặc điểm của tiêu chuẩn mặt bích BS

Quy định kích thước danh nghĩa (DN): Định nghĩa các đường kính từ DN 10 đến DN 4000 , phù hợp với nhiều loại đường ống khác nhau.
Phân loại áp dụng (PN hoặc Table): Chia thành nhiều cấp độ hiệu suất như PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40 hoặc theo bảng D, E, F, H, J, R, S, T .
Vật liệu chế tạo: Chủ yếu từ thép carbon, thép không gỉ, thép hợp kim, gang, đồng , tùy theo điều kiện làm việc của hệ thống.
Ứng dụng rộng rãi: Sử dụng trong nhiều ngành công nghiệp khác nhau, từ hệ thống cấp nước dân dụng đến các nhà máy công nghiệp nặng.

B. Các tiêu chuẩn BS trong sản xuất mặt bích

- BS 4504: Áp dụng cho mặt thép PN 2.5 đến PN 40, sử dụng trong nhiều hệ thống công nghiệp.

- BS 10: Tiêu chuẩn cho thiết bị thép với các ứng dụng Table D, E, F, H..., phổ biến trong ngành dầu khí, hơi nước.

- BS 3293: Tiêu chuẩn dành cho sản phẩm hàn cổ áp suất cao, được sử dụng trong môi trường khắc nghiệt như lọc dầu, hóa chất, năng lượng.

III. Bảng thông số kỹ thuật mặt bích BS 4504 PN16

Size		Độ dày	lỗ thoát	Đường kính ngoài	Tâm lỗ	Số lỗ Bulong	Đường kính Bulong	Trọng lượng
Size		t	Do	D	C		h	(kg/Pcs)
Inch	DN	(mm)	(mm)	(mm)	(mm)		(mm)	(kg/Pcs)
1/2	12	14	22	95	65	4	14	1.67
3/8	20	16	27.6	105	75	4	14	0.94
1	25	16	34.4	115	85	4	14	1.11
1.1/4	32	16	43.1	140	100	4	18	1.63
1.1/2	40	16	49	150	110	4	18	1.86
2	50	18	61.1	165	125	4	18	2.46
2.1/2	65	18	77.1	185	145	4	18	2.99
3	80	20	90.3	200	160	8	18	3.16
4	100	20	115.9	220	180	8	18	4
5	125	22	141.6	250	210	8	18	5.42
6	150	22	170.5	285	240	8	22	6.73
8	200	24	221.8	340	285	8	22	9.21
10	250	26	276.2	395	355	12	26	13.35
12	300	28	357.6	445	410	12	26	17.35
14	350	32	372.2	505	470	16	26	23.9
16	400	36	423.7	565	525	16	30	36
20	500	44	513.6	670	650	20	33	66.7
24	600	52	613	780	770	20	36	100.54
