I. Tìm hiểu chung về dòng mặt bích DIN

Mặt bích DIN là dòng mặt bích được snar xuất theo tiêu chuẩn DIN của Đức, được sử dụng khá phổ biến trên thị trường hiện nay, đặc biệt với các nước Châu Âu và nhiều quốc gia khác. Dòng phụ kiện đường ống này có chức năng kết nối các đường ống, van công nghiệp và thiết bị đường ống lại thành 1 thể, đảm bảo được độ kín, độ bền của hệ thống, đảm bảo được khả năng vận hành, tính an toàn và ổn định trong quá trình hoạt động của hệ thống.

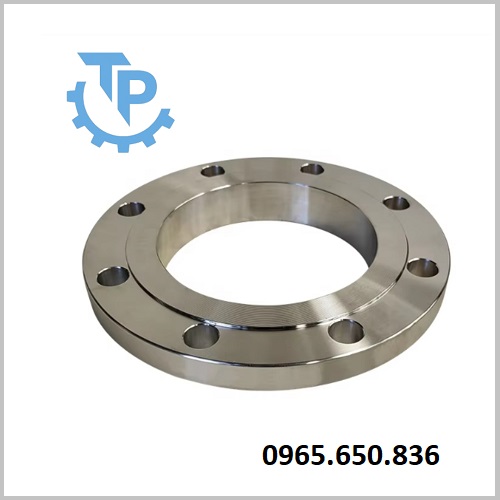

Mặt bích tiêu chuẩn DIN.

Mặt bích tiêu chuẩn DIN được sản xuất với đa dạng kiểu dáng và chất liệu khác nhau, mỗi dạng chất liệu sẽ phù hợp với từng dạng môi trường hệ thống khác nhau. Ngoài ra chúng cũng được thiết kế với dãi kích thước, khả năng chịu áp suất khác nhau, nhằm đảm bảo đáp ứng hoạt động tốt trong mỗi dạng hệ thống khác nhau.

II. Tìm hiểu chi tiết về tiêu chuẩn DIN

DIN (Deutsches Institut für Normung) là hệ thống tiêu chuẩn kỹ thuật của Đức, được phát triển bởi Viện Tiêu chuẩn Đức (DIN – German Institute for Standardization) . Đây là tổ chức tiêu chuẩn quốc gia của Đức, được thành lập vào năm 1917, với nhiệm vụ xây dựng và ban hành các ứng dụng tiêu chuẩn kỹ thuật trong nhiều ngành công nghiệp khác nhau, bao gồm cơ khí, xây dựng, điện tử, giao dịch tải thông tin và hệ thống đường ống.

Tiêu chuẩn DIN đóng vai trò quan trọng trong việc thiết lập các quy tắc kỹ thuật nhằm đảm bảo tính đồng nhất, mức độ an toàn và khả năng trao đổi giữa các sản phẩm công nghiệp. Hệ thống tiêu chuẩn này không chỉ được áp dụng ở nội địa nước Đức mà còn được sử dụng rộng rãi tại nhiều quốc gia Châu Âu và trên toàn thế giới.

III. Chi tiết thông số kỹ thuật mặt bích DIN

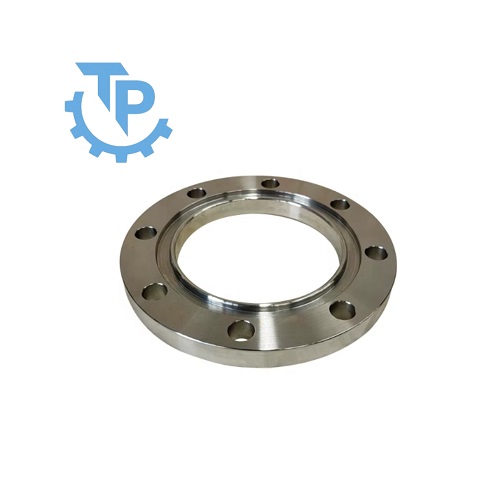

Sản phẩm: Mặt bích DIN.
Dãi kích thước: DN15 – DN1500.
Chất liệu sản xuất: Inox, gang, thép, nhựa,…
Dạng mặt bích: Mặt bích rỗng, mặt bích mù.
Dạng kết nối: Nối hàn, nối bulong, nối ren.
Tiêu chuẩn sản xuất: Tiêu chuẩn DIN (Deutsches Institut für Normung).
Nhiệt độ làm việc: Từ - 20 độ C đến 300 độ C, tùy vào từng chất liệu sản xuất.
Áp suất làm việc: Pn10, PN16, PN25, PN40, PN60.
Môi trường sử dụng: Nước, xăng, dầu, hóa chất, dung dịch chất lỏng,…

Bảng thông số chi tiết của mặt bích DIN

Size		Độ dày	Lỗ thoát	Đường kính ngoài	Tâm lỗ	Số lỗ bulong	Đường kính bulong	Trọng lượng
Size		t	Do	D	C		h	(kg/Pcs)
Inch	DN	(mm)	(mm)	(mm)	(mm)		(mm)	(kg/Pcs)
1/2	15	12	22	95	65	4	14	0.58
3/8	20	12	27.6	105	75	4	14	0.72
1	25	12	34.4	115	85	4	14	0.86
1.1/4	32	13	43.1	140	100	4	18	1.35
1.1/2	40	13	49	150	110	4	18	1.54
2	50	14	61.1	165	125	4	18	1.96
2.1/2	65	16	77.1	185	145	4	18	2.67
3	80	16	90.3	200	160	8	18	3.04
4	100	18	115.9	220	180	8	18	3.78
5	125	18	141.6	250	210	8	18	4.67
6	150	20	170.5	285	240	8	22	6.1
8	200	22	221.8	340	295	8	22	8.7
10	250	22	276.2	395	355	12	26	11.46
12	300	24	357.6	445	410	12	26	13.3
14	350	28	372.2	505	470	16	26	18.54
16	400	32	423.7	565	525	16	30	25.11
20	500	38	513.6	670	650	20	33	36.99
24	600	40	613	780	770	20	36	47.97
