Cách lắp đặt van bướm điều khiển khí nén

Cách lắp đặt van bướm điều khiển khí nén - 5 bước lắp đặt van bướm khí nén chuẩn hướng dẫn

Cách lắp đặt van bướm điều khiển khí nén đúng kỹ thuật là yếu tố quan trọng giúp thiết bị vận hành ổn định, kín khít và bền bỉ trong hệ thống. Bài viết này sẽ hướng dẫn chi tiết quy trình lắp đặt chuẩn theo khuyến cáo của nhà sản xuất, gồm 5 bước cơ bản từ kiểm tra, chuẩn bị, cố định thân van cho đến kết nối khí nén và chạy thử, giúp bạn thi công an toàn và hiệu quả.

I. Giới thiệu chung về van bướm điều khiển khí nén

Van bướm điều khiển khí nén là một trong những dòng van công nghiệp được ứng dụng rộng rãi trong nhiều hệ thống quan trọng như xử lý nước thải, HVAC, PCCC, thực phẩm, đồ uống, hóa chất, xi măng và dầu khí. Van có cấu tạo gồm thân van bướm kết hợp với bộ truyền động khí nén (pneumatic actuator), khi được cấp khí nén, actuator tạo ra lực cơ học xoay trục van, giúp cánh bướm đóng/mở nhanh chóng hoặc điều tiết lưu lượng với độ chính xác cao. Ưu điểm lớn nhất của dòng van này là tốc độ vận hành cực nhanh (1–2 giây), an toàn trong môi trường dễ cháy nổ và khả năng tích hợp dễ dàng vào hệ thống điều khiển tự động.

Tuy nhiên, để thiết bị phát huy được hết những ưu điểm trên, khâu lắp đặt đóng vai trò vô cùng quan trọng. Nếu lắp đặt sai kỹ thuật, van có thể gặp tình trạng rò rỉ, kẹt cánh, giảm tuổi thọ hoặc thậm chí gây hư hỏng actuator. Do đó, việc nắm rõ quy trình lắp đặt van bướm điều khiển khí nén chuẩn theo khuyến cáo của nhà sản xuất là yêu cầu bắt buộc đối với kỹ sư vận hành và đội ngũ thi công hệ thống đường ống.

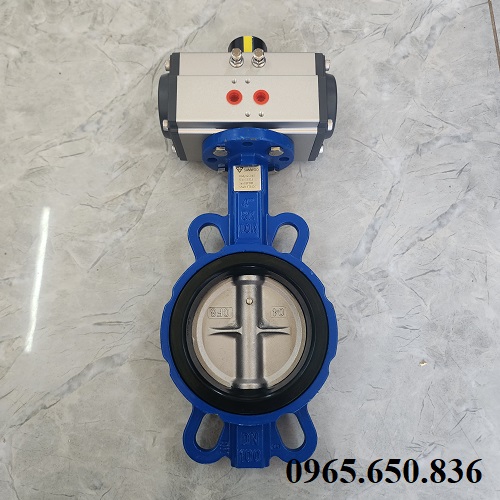

Van bướm điều khiển bằng khí nén.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết 5 bước lắp đặt chuẩn của van bướm điều khiển khí nén, từ khâu kiểm tra thiết bị, chuẩn bị đường ống, cố định thân van, siết bulong đến kết nối khí nén và chạy thử. Đây sẽ là hướng dẫn đầy đủ giúp bạn đảm bảo van hoạt động ổn định, an toàn và đạt tuổi thọ lâu dài nhất.

II. 5 bước lắp đặt van bướm điều khiển khí nén chuẩn theo nhà sản xuất

Lắp đặt van bướm điều khiển khí nén là việc vô cùng quan trọng đối với hệ thống và người vận hành, việc lắp đặt van vào hệ thống cần đúng với hướng dẫn kỹ thuật đáp ứng các yêu cầu về độ kín của hệ thống. Ngoài ra khi lắp đặt van cần thực hiện đúng theo các bước hướng dẫn của nhà sản xuất, dưới đây là các bước lắp đặt van bướm khí nén chuẩn theo nhà sản xuất.

Bước 1: Kiểm tra trước khi lắp đặt

• Kiểm tra kỹ kích thước van (DN) và tiêu chuẩn mặt bích (JIS, DIN, ANSI) có phù hợp với hệ thống.
• Đảm bảo áp suất và nhiệt độ làm việc của van đúng với yêu cầu thiết kế.
• Quan sát bề mặt cánh bướm, gioăng làm kín, thân van không bị trầy xước, biến dạng.
• Thử vận hành bằng tay để chắc chắn cánh bướm xoay linh hoạt, không bị kẹt.

Bước 2: Chuẩn bị đường ống và mặt bích

• Làm sạch bề mặt đường ống và mặt bích, loại bỏ bụi bẩn, rỉ sét, dầu mỡ.
• Căn chỉnh khoảng cách giữa hai mặt bích đúng với chiều dài thân van.
• Đảm bảo đường ống đã được xả khí, xả nước và ngắt áp lực trước khi thi công.

Bước 3: Lắp đặt thân van bướm

• Đặt van vào đúng vị trí giữa hai mặt bích theo kiểu kết nối wafer hoặc lug.
• Căn chỉnh cánh bướm ở trạng thái nửa mở (45°) để tránh va chạm khi siết bulong.
• Lắp bulong qua tai lug hoặc mặt bích, siết tạm đều bốn góc để cố định vị trí.

Bước 4: Siết chặt và cân chỉnh bulong

• Dùng cờ lê hoặc súng siết bulong theo hình chữ X để lực phân bố đều, tránh lệch tâm.
• Kiểm tra độ kín khít giữa gioăng và mặt bích, đảm bảo không bị hở.
• Sau khi siết xong, thử đóng/mở van nhiều lần để chắc chắn cánh bướm xoay trơn tru.

Bước 5: Kết nối khí nén và phụ kiện điều khiển

• Kết nối đường ống khí nén từ hệ thống vào cổng cấp khí (Air Port) của actuator.
• Nếu dùng van điện từ khí nén (solenoid valve), lắp đặt theo đúng sơ đồ kỹ thuật.
• Kiểm tra áp suất khí nén đầu vào (thường từ 3 – 8 bar).
• Gắn thêm phụ kiện: Limit Switch Box, bộ lọc điều áp khí (FRL) để đảm bảo vận hành ổn định.
• Tiến hành chạy thử: cấp khí, quan sát van đóng/mở, điều chỉnh nếu cần.

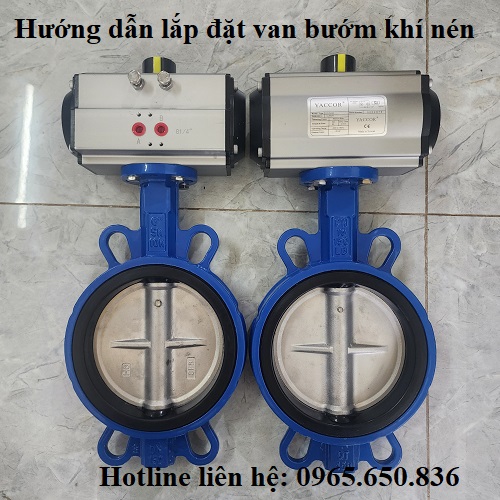

Hướng dẫn lắp đặt van bướm khí nén.

III. Các lưu ý quan trọng khi lắp đặt van bướm điều khiển khí nén

- Không lắp van ở trạng thái đóng hoàn toàn: Khi siết bulong, cánh bướm có thể cọ xát với mặt bích gây xước, hỏng seat. nên để van ở trạng thái mở khoảng 10–15° hoặc nửa mở (45°).

- Căn chỉnh chính xác vị trí van: Van phải đặt đúng tâm đường ống, đảm bảo cánh bướm xoay tự do, không va chạm với mặt bích, hay thành đường ống.

- Siết bulong theo hình chữ X: Giúp phân bổ lực đều, tránh cong vênh thân van hoặc lệch trục, không siết lệch từng bên sẽ gây biến dạng và rò rỉ.

- Kiểm tra mặt bích và đường ống trước khi lắp: Bề mặt phải phẳng, sạch, không có rỉ sét, cặn bẩn hoặc dị vật cản trở quá trình làm kín, có thể gây ra hư hỏng gioăng làm kín.

- Lắp đặt thêm phụ kiện bảo vệ: Như van điện từ khí nén, hộp công tắc hành trình, van xả khí, giúp hệ thống hoạt động an toàn và dễ giám sát.

- Chạy thử sau khi lắp đặt: Cấp khí để kiểm tra đóng/mở nhiều lần, đảm bảo van vận hành trơn tru, không rò rỉ trước khi đưa vào sử dụng chính thức.

>>>> Lắp đặt đúng cách van bướm điều khiển khí nén không chỉ giúp thiết bị hoạt động ổn định, kín khít mà còn kéo dài tuổi thọ và giảm chi phí bảo trì. Thực hiện đầy đủ 5 bước chuẩn theo hướng dẫn của nhà sản xuất sẽ giúp hệ thống đường ống của bạn đạt hiệu quả vận hành tối ưu và an toàn.
