Đồng hồ đo áp suất

Trong các hệ thống công nghiệp hiện đại, đồng hồ đo áp suất là thiết bị đo không thể thiếu, giữ vai trò giám sát và kiểm soát áp suất làm việc của đường ống, máy móc và thiết bị vận hành. Từ hệ thống cấp nước, khí nén, thủy lực cho đến hơi nóng và hóa chất, việc theo dõi áp suất chính xác giúp đảm bảo an toàn vận hành, ổn định hệ thống và kéo dài tuổi thọ thiết bị.

Hiện nay Thuận Phát Valve đang là 1 trong những đơn vị cung cấp các thiết bị đo đường ống hàng đầu hiện nay, trong đó có các dòng đồng hồ áp xuất. Các sản phẩm được nhập chính hãng từ Hàn Quốc, Đức, Ý, Đài Loan, Trung Quốc,...Có đầy đủ CO – CQ, Catalog. Dưới đây là chi tiết bài viết giới thiệu về dòng sản phẩm này, mời bạn đọc và quý khách hàng cùng tham khảo.

I. Giới thiệu chung - Đồng hồ áp suất là gì?

Đồng hồ áp suất (Pressure Gauge) là thiết bị đo dùng để xác định và hiển thị giá trị áp suất của chất lỏng, khí hoặc hơi bên trong đường ống, bồn chứa và các hệ thống công nghiệp. Thông qua kim chỉ thị hoặc màn hình hiển thị, người vận hành có thể theo dõi áp suất làm việc theo thời gian thực, từ đó kiểm soát hệ thống vận hành an toàn, ổn định và đúng thông số kỹ thuật cho phép.

Trong thực tế, đồng hồ đo áp suất được lắp đặt rộng rãi trong hệ thống cấp nước, khí nén, thủy lực, nồi hơi, PCCC, hóa chất và thực phẩm. Đây là thiết bị đo cơ bản nhưng có vai trò đặc biệt quan trọng, giúp phát hiện sớm các bất thường như quá áp, tụt áp, rò rỉ, tránh hư hỏng thiết bị và giảm thiểu rủi ro vận hành.

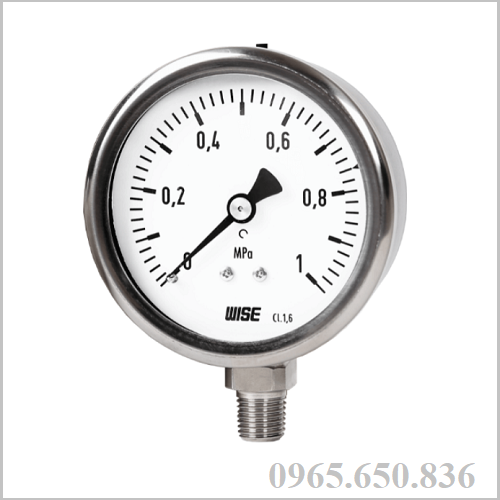

Đồng hồ đo áp suất.

Áp suất là đại lượng vật lý biểu thị lực tác động trên một đơn vị diện tích, thường phát sinh trong các hệ thống kín chứa chất lỏng, khí hoặc hơi. Tùy theo tiêu chuẩn và thói quen sử dụng, áp suất được thể hiện bằng nhiều đơn vị đo khác nhau, trong đó phổ biến nhất gồm: Bar, Psi (pound per square inch), Kg/cm², MPa (Mega Pascal).

Việc hiểu rõ khái niệm, nguyên lý và đơn vị đo áp suất là nền tảng quan trọng để lựa chọn đúng loại đồng hồ đo áp suất, đúng dải đo và phù hợp với điều kiện vận hành thực tế của từng hệ thống.

II. Lý do nên sử dụng đồng hồ áp suất trong đường ống

Trong bất kỳ hệ thống đường ống công nghiệp nào, đồng hồ đo áp suất không chỉ là thiết bị hiển thị thông số mà còn đóng vai trò kiểm soát, cảnh báo và bảo vệ toàn bộ hệ thống. Việc lắp đặt đồng hồ áp suất mang lại nhiều lợi ích thiết thực, đặc biệt trong các hệ thống vận hành liên tục và yêu cầu độ an toàn cao.

• Giúp giám sát áp suất làm việc liên tục và chính xác, cho phép người vận hành nắm bắt tình trạng thực tế của đường ống, kịp thời phát hiện hiện tượng quá áp, tụt áp hoặc áp suất dao động bất thường.
• Hỗ trợ phát hiện sớm sự cố trong hệ thống, như tắc nghẽn đường ống, rò rỉ môi chất, bơm hoạt động không ổn định hoặc van đóng mở sai trạng thái, từ đó giảm thiểu rủi ro hư hỏng lan rộng.
• Đảm bảo an toàn cho đường ống và thiết bị, đặc biệt trong các hệ thống khí nén, hơi nóng và thủy lực, nơi áp suất tăng đột ngột có thể gây vỡ ống, nổ thiết bị hoặc tai nạn lao động.
• Giúp kiểm soát áp suất trong giới hạn cho phép, đóng vai trò như một thiết bị cảnh báo trực quan, hỗ trợ người vận hành chủ động điều chỉnh hệ thống trước khi vượt ngưỡng áp suất an toàn.
• Tối ưu hiệu suất vận hành của toàn bộ hệ thống, khi áp suất được duy trì ổn định, bơm và thiết bị đầu cuối hoạt động đúng công suất thiết kế, hạn chế rung lắc và hao mòn cơ học.
• Góp phần kéo dài tuổi thọ thiết bị và đường ống, nhờ tránh được tình trạng làm việc quá tải, quá áp kéo dài, từ đó giảm chi phí sửa chữa và thay thế trong quá trình vận hành lâu dài.
• Hỗ trợ công tác bảo trì và kiểm soát kỹ thuật, thông qua việc theo dõi áp suất hiển thị, kỹ thuật viên dễ dàng đánh giá tình trạng hệ thống và lập kế hoạch bảo dưỡng định kỳ phù hợp.

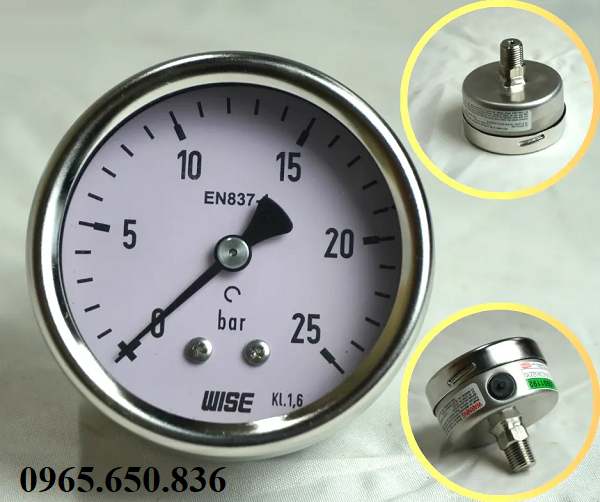

Đồng hồ áp suất chân sau.

III. Dải đo của đồng hồ áp suất là gì?

Dải đo của đồng hồ áp suất là khoảng giá trị áp suất tối thiểu và tối đa mà đồng hồ có thể đo và hiển thị chính xác trong quá trình làm việc. Dải đo này được thể hiện trực tiếp trên mặt đồng hồ dưới dạng các thông số như 0 – 6 bar, 0 – 10 bar, 0 – 16 bar, 0 – 25 bar, 0 – 40 bar hoặc các đơn vị tương đương như psi, kg/cm², MPa.

Trong quá trình vận hành hệ thống, đồng hồ đo áp suất chỉ hoạt động ổn định và cho kết quả chính xác khi áp suất thực tế nằm trong giới hạn dải đo cho phép. Nếu áp suất làm việc thường xuyên vượt quá dải đo, đồng hồ có thể bị biến dạng bộ phận cảm biến, sai số lớn hoặc hư hỏng, đặc biệt với các loại đồng hồ cơ sử dụng ống Bourdon.

Việc lựa chọn đúng dải đo đóng vai trò rất quan trọng trong độ bền, độ chính xác và độ an toàn của hệ thống. Thông thường, dải đo của đồng hồ áp suất nên lớn hơn áp suất làm việc thực tế từ 1.5 đến 2 lần, nhằm đảm bảo kim đồng hồ không làm việc ở vùng cuối thang đo, giúp thiết bị đo hoạt động ổn định lâu dài.

Thông số kích thước đồng hồ áp suất.

IV. Phân loại đồng hồ đo áp suất phổ biến hiện nay

Trên thị trường hiện nay, đồng hồ đo áp suất được sản xuất với nhiều chủng loại khác nhau nhằm đáp ứng đa dạng điều kiện làm việc và môi trường sử dụng. Việc phân loại rõ ràng giúp người dùng lựa chọn đúng loại đồng hồ, đảm bảo độ chính xác, độ bền và an toàn cho hệ thống.

1. Phân loại theo môi trường đo

Có nhiều môi trường hệ thống cần sử dụng đồng hồ áp suất, mỗi môi trường cần sử dụng đồng hồ cần được thiết kế riêng theo từng môi trường, để phù hợp sử dụng. Không thế sử dụng đồng hồ đo áp lực nước trong hệ thống khí nén được và ngược lại chính vì vậy mà việc lựa chọn đồng hồ theo môi trường sử dụng là yếu tố tiên quyết giúp thiết bị này có thể hoạt động ổn định.

• Đồng hồ đo áp suất nước
• Đồng hồ đo áp suất khí nén
• Đồng hồ đo áp suất hơi nóng
• Đồng hồ đo áp suất xăng dầu
• Đồng hồ đo áp suất Gas

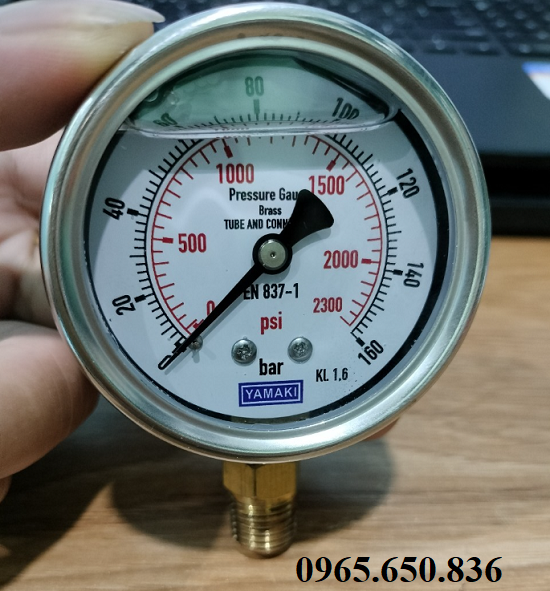

Đồng hồ áp suất hơi nóng.

2. Phân loại theo cấu tạo thiết kế của đồng hồ

Đồng hồ đo áp suất được thiết kế với đa dạng kiểu dáng và dạng thiết kế khác nhau, nhằm đáp ứng chúng có thể lắp đặt và sử dụng trong nhiều dạng thiết kế hệ thống khác nhau. Mỗi dạng thiết kế của dòng sản phẩm này đều mang những đặc điểm riêng, cần lưu ý đến nhu cầu lắp đặt của hệ thống để có thể lựa chọn dạng thiết kế phù hợp nhất cho hệ thống.

• Đồng hồ đo áp suất chân sau
• Đồng hồ đo áp suất chân đứng
• Đồng hồ đo áp suất màng
• Đồng hồ đo áp suất 3 kim
• Đồng hồ đo áp suất điện tử
• Đồng hồ đo áp suất mặt khô
• Đồng hồ đo áp suất có dầu

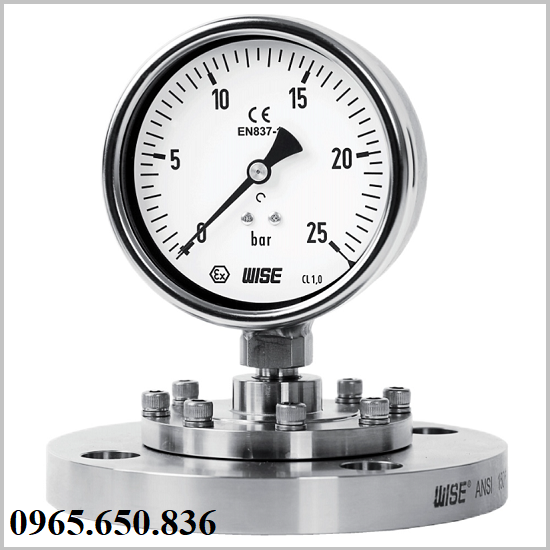

Đồng hồ đo áp suất màng.

3. Phân loại theo chất liệu thân đồng hồ

Thân đồng hồ áp suất được sản xuất từ nhiều dạng chất liệu khác nhau, mỗi dạng chất liệu sẽ phù hợp sử dụng trong từng môi trường hệ thống khác nhau. Tùy theo môi trường của hệ thống và dạng lưu chất sử dụng, để lựa chọn dạng chất liệu thân đồng hồ phù hợp nhất.

• Đồng hồ áp suất vỏ inox
• Đồng hồ áp suất vỏ thép
• Đồng hồ áp suất vỏ nhựa
• Đồng hồ áp suất vỏ đồng
• Đồng hồ áp suất chân đồng
• Đồng hồ áp suất chân inox

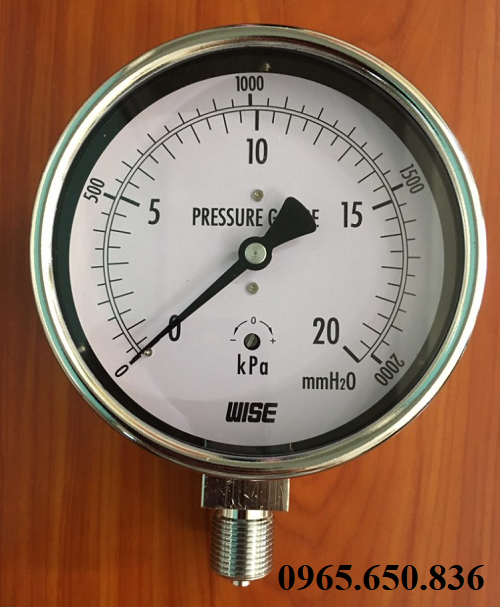

Đồng hồ áp suất vỏ inox.

Top 5 thương hiệu đồng hồ áp suất hàng đầu thị trường hiện nay

Tại thị trường Việt Nam hiện nay, có đa dạng các dòng đồng hồ đo áp suất khác nhau, mỗi thiết kế đều mang những đặc điểm nổi bật khác nhau, phù hợp với đa dạng kiểu dáng khác nhau. Dưới đây là 5 dòng đồng hồ áp suất hàng đầu thị trường hiện nay, được Thuận Phát Valve chúng tôi thống kê qua nhiều năm phân phối dòng sản phẩm này trên thị trường hiện nay.

Top 1: Đồng hồ đo áp suất Wika – Đức

Top 2: Đồng hồ đo áp suất Wise – Hàn Quốc

Top 3: Đồng hồ đo áp suất Ashcroft - USA

Top 4: Đồng hồ đo áp suất HAWK – Đài Loan

Top 5: Đồng hồ đo áp suất KK GAUGE – Đài Loan

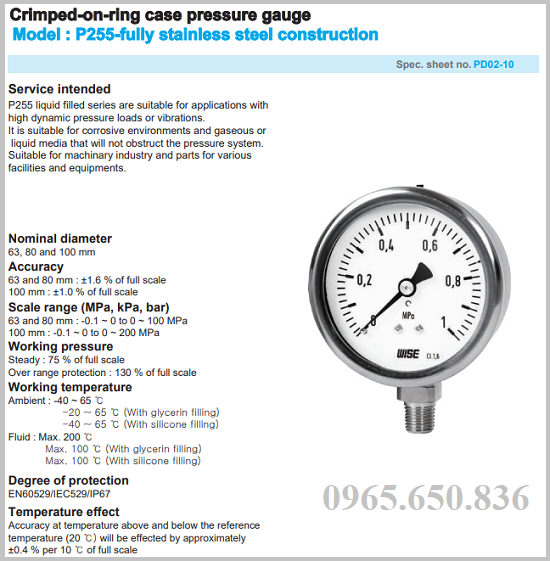

Đồng hồ áp suất Wise.

V. Cách lựa chọn đồng hồ đo áp suất phù hợp

Việc lựa chọn đúng đồng hồ đo áp suất không chỉ ảnh hưởng đến độ chính xác khi đo mà còn quyết định trực tiếp đến độ bền, mức độ an toàn và hiệu quả vận hành của toàn bộ hệ thống. Dưới đây là những tiêu chí kỹ thuật quan trọng cần xem xét trước khi lựa chọn.

- Lựa chọn theo lưu chất của đường ống:

• Trước tiên, cần xác định rõ môi chất bên trong đường ống là nước, khí nén, dầu thủy lực, hơi nóng hay hóa chất. Mỗi môi chất sẽ yêu cầu loại đồng hồ có cấu tạo và vật liệu khác nhau.
• Ví dụ, hệ thống dầu và thủy lực thường ưu tiên đồng hồ có dầu chống rung, trong khi môi trường hóa chất hoặc thực phẩm nên sử dụng đồng hồ inox hoặc đồng hồ màng để đảm bảo khả năng chống ăn mòn và vệ sinh.

-  Lựa chọn theo dải áp và nhiệt độ làm việc:

• Dải áp suất làm việc là yếu tố then chốt khi chọn đồng hồ đo áp suất. Cần xác định áp suất vận hành tối đa của hệ thống, sau đó chọn đồng hồ có dải đo lớn hơn từ 1.5 đến 2 lần áp suất thực tế để đảm bảo độ chính xác và tuổi thọ thiết bị.
• Bên cạnh đó, nhiệt độ môi chất và nhiệt độ môi trường cũng cần được tính đến, đặc biệt với hệ thống hơi nóng hoặc ngoài trời, nơi đồng hồ phải chịu nhiệt cao trong thời gian dài.

- Lựa chọn vật liệu phù hợp: Vật liệu đồng hồ ảnh hưởng trực tiếp đến khả năng chịu áp và chống ăn mòn.

• Đồng hồ vỏ inox (304/316) phù hợp cho môi trường ẩm, hóa chất, thực phẩm và công nghiệp nặng.
• Đồng hồ vỏ thép phù hợp cho hệ thống tiêu chuẩn, ít ăn mòn, chi phí hợp lý.
• Đồng hồ vỏ nhựa chỉ nên dùng cho ứng dụng nhẹ, dân dụng hoặc môi trường áp suất thấp.

Việc chọn sai vật liệu có thể khiến đồng hồ nhanh xuống cấp hoặc hư hỏng sớm.

- Lựa chọn kiểu chân kết nối và kích thước mặt:

• Đồng hồ đo áp suất hiện nay có nhiều kiểu chân kết nối như chân đứng (lắp dưới), chân sau (lắp mặt bảng) với các chuẩn ren G, BSP hoặc NPT. Cần lựa chọn đúng kiểu chân để phù hợp với vị trí lắp đặt thực tế.
• Ngoài ra, kích thước mặt đồng hồ (Ø40, Ø63, Ø100, Ø150) cũng cần được cân nhắc. Mặt lớn giúp dễ quan sát từ xa, trong khi mặt nhỏ phù hợp với không gian lắp đặt hạn chế.

- Lưu ý với môi trường rung động và ăn mòn:

• Trong môi trường có rung động mạnh, xung áp hoặc dao động áp suất liên tục, nên ưu tiên đồng hồ đo áp suất có dầu để giảm rung và bảo vệ cơ cấu bên trong.
• Đối với môi trường ăn mòn, hóa chất hoặc ngoài trời, cần sử dụng đồng hồ có vỏ inox, mặt kính chịu lực và gioăng phù hợp, nhằm đảm bảo thiết bị hoạt động ổn định và lâu dài.

Bảng kích thước đồng hồ áp suất.

VI. Bảo dưỡng và hiệu chuẩn đồng hồ áp suất

Để đồng hồ đo áp suất hoạt động chính xác, ổn định và bền bỉ theo thời gian, việc bảo dưỡng và hiệu chuẩn định kỳ là yêu cầu bắt buộc trong các hệ thống công nghiệp. Đây cũng là yếu tố thường bị bỏ qua, dẫn đến sai số đo và rủi ro vận hành.

A. Hiệu chuẩn đồng hồ áp suất

Đồng hồ đo áp suất cần được hiệu chuẩn theo chu kỳ phù hợp với mức độ quan trọng của hệ thống.

• Với hệ thống sản xuất thông thường, chu kỳ hiệu chuẩn khuyến nghị từ 6 – 12 tháng/lần.
• Với hệ thống yêu cầu độ chính xác cao như thủy lực, hơi nóng, thực phẩm, dược phẩm, nên hiệu chuẩn 3 – 6 tháng/lần.

Việc hiệu chuẩn giúp kiểm tra sai số thực tế, đảm bảo giá trị hiển thị đúng với áp suất làm việc, đồng thời phát hiện sớm tình trạng lão hóa cơ cấu đo bên trong.

B. Khi nào cần thay mới đồng hồ đo áp suất

Trong quá trình sử dụng, đồng hồ đo áp suất cần được thay mới ngay khi xuất hiện các dấu hiệu sau:

• Kim không về vị trí 0 khi không có áp suất.
• Giá trị hiển thị sai lệch lớn sau khi đã hiệu chuẩn.
• Mặt kính nứt, vỡ hoặc vỏ đồng hồ bị móp méo.
• Rò rỉ dầu (đối với đồng hồ có dầu).
• Đồng hồ bị kẹt kim, rung mạnh hoặc phản hồi chậm.

Việc tiếp tục sử dụng đồng hồ hư hỏng có thể dẫn đến đọc sai áp suất, gây nguy cơ quá áp và ảnh hưởng nghiêm trọng đến an toàn hệ thống.

B. Lưu ý khi lắp đặt để tăng tuổi thọ đồng hồ

Lắp đặt đúng kỹ thuật là yếu tố quan trọng giúp kéo dài tuổi thọ đồng hồ đo áp suất. Khi lắp đặt cần lưu ý:

• Không lắp đồng hồ tại vị trí rung động mạnh hoặc gần nguồn xung áp.
• Sử dụng van khóa đồng hồ để dễ bảo trì và thay thế.
• Với hệ thống hơi nóng, cần lắp thêm ống siphon (coil tản nhiệt) để giảm nhiệt truyền trực tiếp.
• Không để đồng hồ làm việc thường xuyên ở vùng cuối thang đo.
• Siết ren vừa lực, sử dụng băng tan hoặc keo làm kín đúng kỹ thuật.

Thực hiện đúng các lưu ý trên giúp đồng hồ hoạt động ổn định, chính xác và giảm thiểu chi phí bảo trì, thay thế trong quá trình vận hành lâu dài.

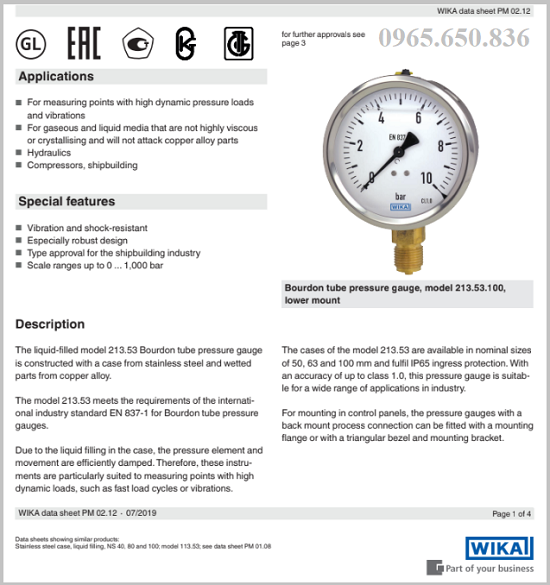

Đồng hồ áp suất Wika.

VII. Mua đồng hồ áp suất chính hãng hàng đầu thị trường Việt Nam tại Thuận Phát Valve

Thuận Phát Valve là đơn vị cung cấp đồng hồ đo áp suất chính hãng uy tín tại thị trường Việt Nam, chuyên phục vụ các hệ thống nước, khí nén, thủy lực, hơi nóng và công nghiệp nặng. Với kinh nghiệm nhiều năm trong ngành thiết bị đo và van công nghiệp, chúng tôi cam kết mang đến sản phẩm đúng tiêu chuẩn kỹ thuật, nguồn gốc rõ ràng và giá thành cạnh tranh.

• Thuận Phát Valve phân phối đầy đủ các dòng đồng hồ áp suất khô, đồng hồ áp suất có dầu, đồng hồ áp suất inox, đồng hồ áp suất màng, nhiều dải đo từ thấp đến cao, kích thước mặt phổ biến Ø40 – Ø63 – Ø100 – Ø150, đáp ứng linh hoạt cho từng hệ thống thực tế.
• Tất cả đồng hồ đo áp suất tại Thuận Phát Valve đều có xuất xứ rõ ràng, cung cấp chứng chỉ CO, CQ theo yêu cầu, đảm bảo chất lượng, độ chính xác và độ bền trong quá trình vận hành lâu dài.
• Đội ngũ kỹ thuật của Thuận Phát Valve hỗ trợ tư vấn chọn đúng dải đo, đúng vật liệu, đúng kiểu lắp đặt, tránh tình trạng chọn sai gây sai số, nhanh hỏng hoặc mất an toàn hệ thống.
• Thuận Phát Valve luôn duy trì giá bán cạnh tranh, sẵn kho nhiều model thông dụng, giao hàng nhanh toàn quốc và hỗ trợ kỹ thuật sau bán hàng, giúp khách hàng yên tâm trong suốt quá trình sử dụng.

Đến với Thuận Phát Valve chúng tôi, quý khách hàng có thể hoàn toàn yên tâm về chất lượng của sản phẩm, cũng như suất xứ và nguồn gốc. Đặc biệt các sản phẩm đều được nhập khẩu chính hãng từ các thương hiệu cao cấp hàng đầu hiện nay, mà không thông qua các đơn vị trung gian thứ 3 nào, điều này giúp chúng tôi luôn kiểm soát tốt về chất lượng của sản phẩm và giá thành ở mức tốt nhất.

Quý khách hàng quan tâm đến dòng sản phẩm này vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Hotline liên hệ: 0965.650.836
