Van bướm điều khiển khí nén

Hiện nay theo sự phát triển của công nghệ và hiện đại hóa, các dòng van điều khiển tự động đang dần thay thế các dòng van sử dụng tác động cơ học để điều khiển hoạt động của van. Trong bài viết này chúng tôi xin giới thiệu đến các bạn van bướm điều khiển khí nén, đây là 1 trong những dòng van điều khiển tự động sử dụng năng lượng khí nén đang được sử dụng rất phổ biến trên thị trường hiện nay.

I. Giới thiệu van bướm điều khiển khí nén

Van bướm điều khiển khí nén hay còn gọi Pneumatic control butterfly valve, là dòng van bướm kết hợp với bộ truyền động khí nén để điều khiển hoạt động đóng mở của van. Dòng van này sử dụng áp lực khí nén để tạo tác động lên trục của van bướm từ đó điều khiển cánh van mở hoặc đóng, giúp điều khiển dòng chảy lưu chất trong hệ thống đường ống.

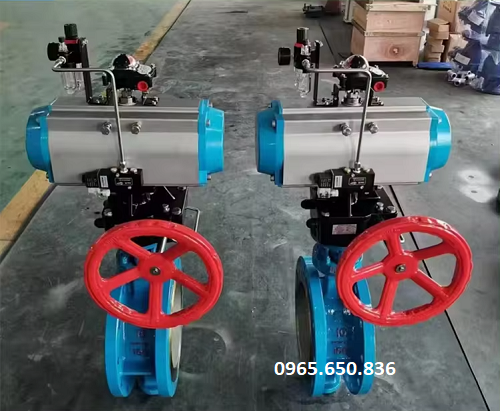

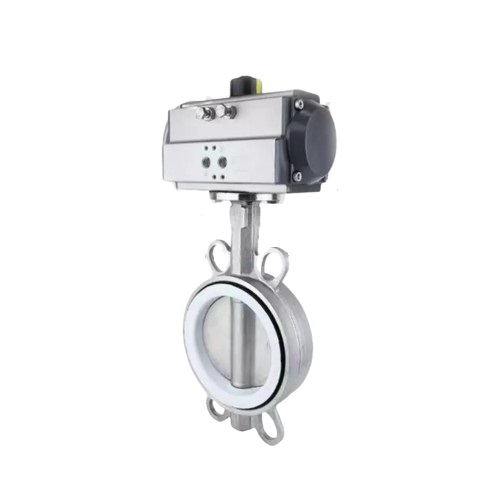

Van bướm điều khiển khí nén.

Van bướm điều khiển khí nén hiện đang là dòng sản phẩm hiện sản phẩm được sử dụng rất phổ biến trong các hệ thống đường ống sản xuất công nghiệp hiện nay. Bởi dòng sản phẩm này đem lại khả năng hoạt động vượt trội, có độ bền cơ học cao, khả năng chống ăn mòn và hóa chất tốt, đặc biệt dòng sản phẩm này có thời gian đóng mở nhanh rất phù hợp sử dụng trong các hệ thống hơi, các hệ thống điều chỉnh lưu lượng với độ chính xác cao.

1.1. Bộ truyền động khí nén ( Pneumatic Actuator )

Bộ truyền động khí nén có tên tiếng anh là Pneumatic Actuator, đây là thiết bị được sử dụng để hỗ trợ hoạt động của các dòng van công nghiệp hiện nay. Thiết bị này có khả năng chuyển đổi áp lực khí nén thành động năng nhờ với 2 piston được thiết kế ở 2 đầu của bộ truyền động.

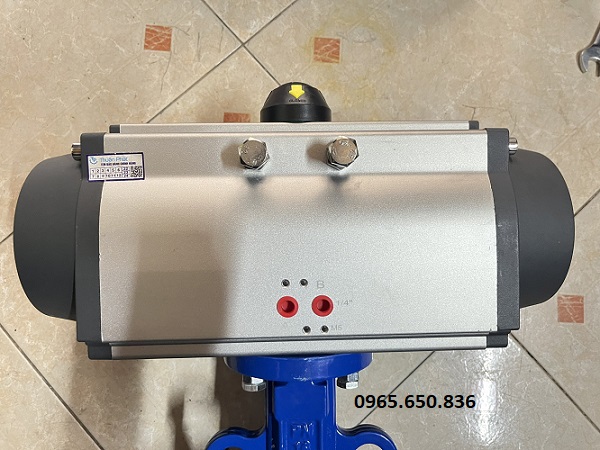

Bộ truyền động khí nén tác động kép.

Với đa dạng các mẫu và và kích thước, phù hợp lắp đặt sử dụng trên mọi dòng van công nghiệp hiện nay như van bướm, van bi, van cổng, van cầu,…Ngoài ra, bộ truyền động khí nén cung cấp áp áp lực mạnh, giúp tăng khả năng hoạt động của van, thời gian đóng mở của van khi sử dụng thiết bị này tăng đáng kể, chỉ từ 2 -3 giây để hoàn thành 1 chu trình.

1.2. Thông số kỹ thuật

A. Thông số kỹ thuật van bướm

B. Thông số kỹ thuật bộ truyền động khí nén

1.3. Đặc điểm nổi bật của van bướm điều khiển khí nén

Van bướm điều khiển khí nén là 1 trong những dòng thiết bị nổi bật rất được ưu chuộng sử dụng hiện nay, bởi chúng đem lại khả năng hoạt động tốt, giúp tăng hiệu quả hoạt động của hệ thống. Vậy dòng van này có gì khác biệt so với các dòng van công nghiệp khác trên thị trường hiện nay.

• Thiết bị sử dụng năng lượng khí nén để hoạt động, đây là năng lượng tự nhiên an toàn, không gây độc hại cho môi trường hay các hiện tượng bất lợi khác.
• Thời gian thực hiện 1 chu trình đóng hoặc mở của dòng van này rất nhanh chỉ từ 2 đến 3 giây.
• Van có khả năng hoạt động mạnh mẽ, có độ bền cao, ít xảy ra hư hỏng trong quá trình sử dụng .
• Khả năng tự hoạt động và có thể điều khiển từ xa giúp giảm thiểu nhân công trong quá trình vận hành.
• Cùng chức năng điều khiển dòng chảy lưu chất, van bướm điều khiển khí nén có giá thành rẻ hơn so với các dòng van khác.

II. Van bướm điều khiển khí nén được ứng dụng trong các hệ thống đường ống

Là thiết bị hiện đại có khả năng điều khiển tự động mà lại không tốn quá nhiều chi phí cho hệ thống, điều giúp van bướm điều khiển khí nén được ứng dụng trong hầu hết các hệ thống đường ông hiện nay, cụ thể như:

• Ứng dụng trong các hệ thống đường ống nước sinh hoạt, các hệ thống cung cấp nước nhà ở, trường học, khu dân cư.
• Ứng dụng trong các hệ thống đường ống nước thải, các hệ thống xử lý nước thải sinh hoạt, nước thải doanh nghiệp.
• Ứng dụng trong các nhà máy sản xuất lương thực, thực phẩm, đồ uống, bia rượu, nước ngọt.
• Ứng dụng trong các hệ thống chăn nuôi, nông nghiệp, thủy nghiệp.
• Ứng dụng trong các nhà máy thủy điện.
• Ứng dụng trong các hệ thống khai thác tự nhiên, khai thác khí đốt, dầu khí.

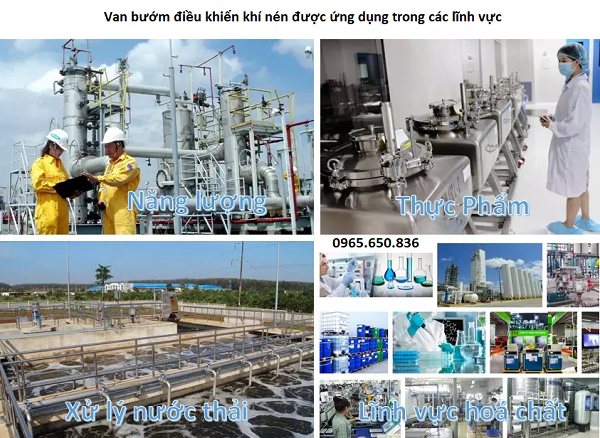

Ứng dụng của van bướm điều khiển khí nén.

III. Các loại van bướm điều khiển khí nén phổ biến hiện nay

Hiện nay trên thị trường có rất nhiều loại van bướm điều khiển khí nén khác nhau, mỗi loại đều có những đặc trưng riêng. Dưới đây là 1 số loại đang được sử dụng phổ biến hiện nay.

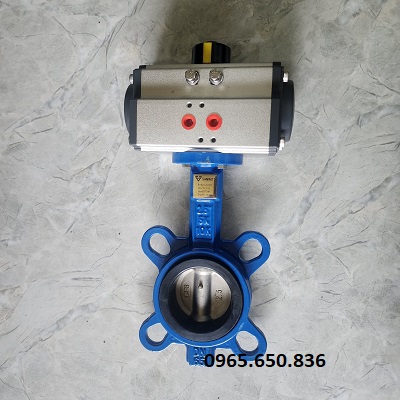

3.1. Van bướm điều khiển khí nén tác động kép

Van bướm điều khiển khí nén tác động kép là dòng van điều khiển ON/OFF, tức van sẽ hoạt động theo 2 trạng thái đó là đóng hoàn toàn và mở hoàn toàn. Dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống bột, xi măng, các hệ thống hơi và khí nén.

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu van cơ: Inox, gang, thép, nhựa. Chất liệu đầu khí nén: Hợp kim nhốm,.. Đạng đóng mở: ON/OFF.  Dạng điều khiển: Điều khiển khí nén. Dạng vận hành: Tác động đơn. Dạng kết nối: Mặt bích, Lug, Wafer. Áp lực khí nén: 3bar - 8bar. Áp suất làm việc: PN10, PN16, PN25, PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Bảo hành: 12 tháng.

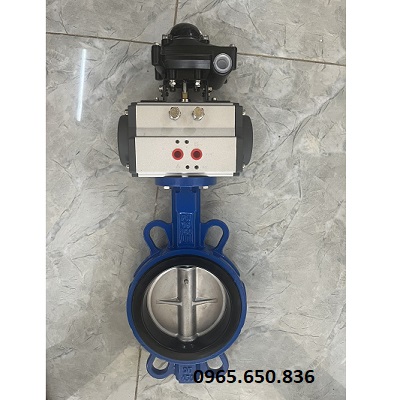

3.2. Van bướm điều khiển khí nén tác động đơn

Cũng như dòng van tác động kép ở trên, van bướm điều khiển khí nén tác động đơn cũng là dòng van ON/OFF. Tuy nhiên dòng van này được trang bị thêm các lò xo nén ở 2 đầu của piston, điều này giúp van có thể tự động trở về trạng thái ban đầu khi không được cung cấp áp lực khí nén.

>>Lưu ý: Khi sử dụng van bướm điều khiển khí nén tác động đơn, cần cung cấp khí nén liên tục để đảm bảo trạng thái của van được giữ đúng với nhu cầu sử dụng.

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu van cơ: Inox, gang, thép, nhựa. Chất liệu đầu khí nén: Hợp kim nhốm,.. Đạng đóng mở: ON/OFF.  Dạng điều khiển: Điều khiển khí nén. Dạng vận hành: Tác động kép. Dạng kết nối: Mặt bích, Lug, Wafer. Lò so sử dụng: 12 lò so. Khi nén cấp: 1 chiều. Áp lực khí nén: 3bar - 8bar. Áp suất làm việc: PN10, PN16, PN25, PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Bảo hành: 12 tháng.

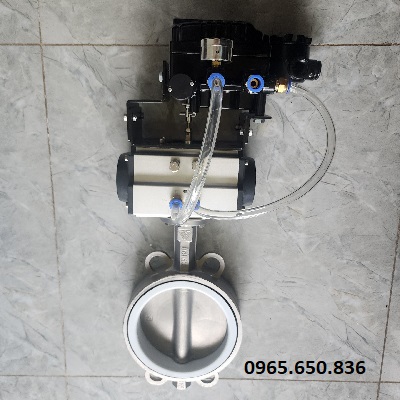

3.3. Van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính là dòng van chuyên được sử dụng trong các hệ thống cần điều chỉnh lưu lượng dòng chảy của lưu chất. Dòng van này có thể mở cánh van ở nhiều góc độ khác nhau, từ đó điều chỉnh lưu lượng dòng chảy đi qua van theo nhu cầu của người sử dụng.

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu van cơ: Inox, gang, thép, nhựa. Chất liệu đầu khí nén: Hợp kim nhốm,.. Đạng đóng mở: Tuyến tính.  Dạng điều khiển: Điều khiển khí nén. Dạng kết nối: Mặt bích, Lug, Wafer. Thiết bị tuyến tính: Positioner. Tín hiệu hoạt động: 4mha đến 20mha.  Áp lực khí nén: 3bar - 8bar. Áp suất làm việc: PN10, PN16, PN25, PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Bảo hành: 12 tháng.

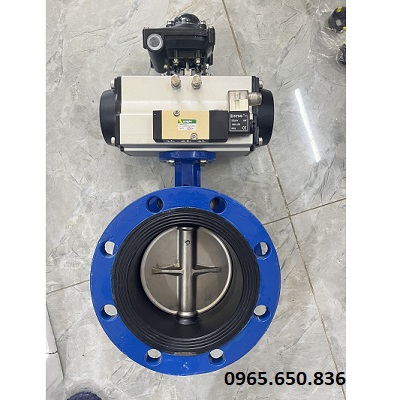

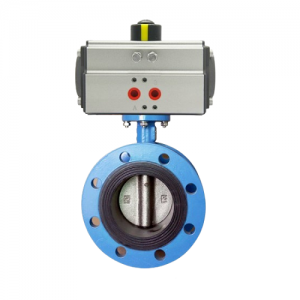

3.4. Van bướm 2 mặt bích điều khiển khí nén

Van bướm mặt bích khí nén là dòng van có thiết kế 2 mặt bích trên thân van để kết nối với đường ống hệ thống, 2 mặt bích này được sản xuất theo các tiêu chuẩn JIS, DIN, BS, ANSI.

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu van cơ: Inox, gang, thép. Chất liệu đầu khí nén: Hợp kim nhốm,.. Đạng đóng mở: ON/OFF, tuyến tính.  Dạng điều khiển: Điều khiển khí nén. Dạng kết nối: Kết nối mặt bích. Dạng hoạt động: Tác động đơn, tác động kép. Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI. Áp lực khí nén: 3bar - 8bar. Áp suất làm việc: PN10, PN16, PN25, PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Bảo hành: 12 tháng.

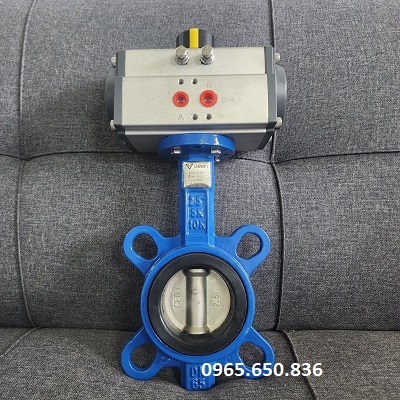

3.5. Van bướm wafer điều khiển khí nén

Van bướm wafer điều khiển điện là dòng van được sử dụng phổ biến nhất trên thị trường hiện nay, dòng van này được thiết kế 4 tai bích sử dụng để cố định bulong khi kết nối van với đường ống. Thiết kế này giúp van có thể kết nối với đường ống chính xác hơn, hạn chế các vấn đề bị kênh lệch trong quá trình lắp đặt van.

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu van cơ: Inox, gang, thép, nhựa. Chất liệu đầu khí nén: Hợp kim nhốm,.. Đạng đóng mở: ON/OFF, tuyến tính.  Dạng điều khiển: Điều khiển khí nén. Dạng vận hành: Tác động đơn, tác động kép. Dạng kết nối: Kết nối kẹp Wafer. Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI Áp lực khí nén: 3bar - 8bar. Áp suất làm việc: PN10, PN16, PN25, PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Bảo hành: 12 tháng.

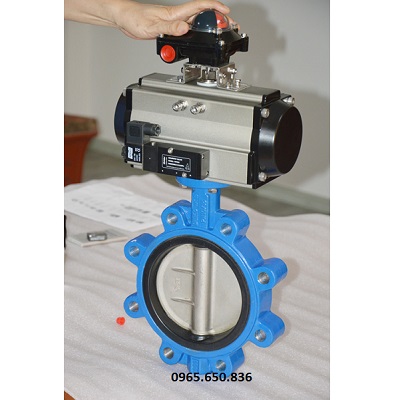

3.6. Van bướm Lug điều khiển khí nén

Van bướm Lug điều khiển khí nén là dòng van được thiết kế các tai kết nối xung quay thân van, các tai này có thể được thiết kế ren hoặc không để kết nối với bulong và đai ốc. Dạng thiết kế này giúp van có thể được cố định với đường ống 1 cách chắc chắn hơn, hạn chế các vấn đề rung lắc hay rò rỉ lưu chất trong thời gian dài sử dụng.

Thông số kỹ thuật Kích thước: DN50 - DN1000. Chất liệu van cơ: Inox, gang, thép,. Chất liệu đầu khí nén: Hợp kim nhốm,.. Gioăng: PTFE, EPDM, Teflog. Đạng đóng mở: ON/OFF, tuyến tính.  Dạng điều khiển: Điều khiển khí nén. Dạng vận hành: Tác động đơn. Kết nối: Kết nối Lug. Áp suất làm việc: PN10,... PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Bảo hành: 12 tháng.

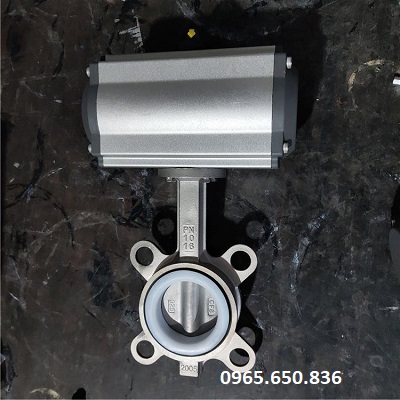

3.7. Van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén là dòng van có phần van cơ được sản xuất từ chất liệu inox, dòng van này có ưu điểm là độ bền cao, khả năng chịu áp lực và nhiệt độ tốt, đặc biệt khả năng chống ăn mòn và oxi hóa của inox rất tốt.

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu van cơ: Inox 304, inox 316. Chất liệu đĩa van: Inox, thép WCB. Chất liệu đầu khí nén: Hợp kim nhốm,.. Đạng đóng mở: ON/OFF, tuyến tính. Dạng điều khiển: Điều khiển khí nén. Dạng vận hành: Tác động đơn, tác động kép. Dạng kết nối: Kết nối mặt bích, Wafer, Lug. Chất liệu gioăng: PTFE, EPDM, Teflog. Áp lực khí nén: 3bar - 8bar. Áp suất làm việc: PN10, PN16, PN25, PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Bảo hành: 12 tháng.

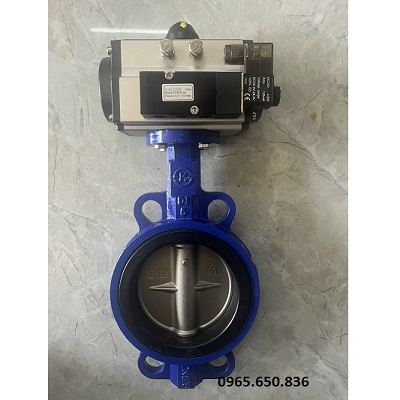

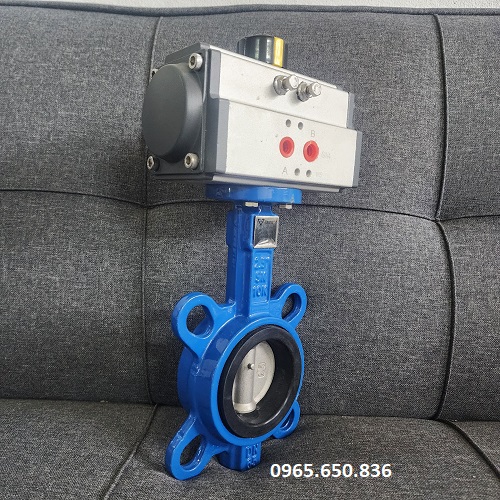

3.8. Van bướm gang điều khiển khí nén

Van bướm gang khí nén là dòng van phổ biến nhất hiện nay nhờ vào sự đa dụng của chất liệu gang, mà giá cả lại rẻ hơn đối với các chất liệu khác như inox hay thép.

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu van cơ: Gàng cầu, gang xám. Chất liệu đĩa van: Inox, gang, thép. Gioăng làm kín: PTFE, EPDM. Chất liệu đầu khí nén: Hợp kim nhốm,.. Đạng đóng mở: ON/OFF, tuyến tính. Dạng điều khiển: Điều khiển khí nén. Dạng vận hành: Tác động đơn, tác động kép. Dạng kết nối: Kết nối mặt bích, Wafer, Lug. Áp suất làm việc: PN10,...PN40. Nhiệt độ làm việc: Tối đa 180 độ C. Bảo hành: 12 tháng.

3.9. Van bướm thép điều khiển khí nén

Van bướm thép khí nén là dòng van chuyên sử dụng trong các môi trường khắc nghiệt, các môi trường nhiệt độ cao hay có áp lực đường ống lớn.

Thông số kỹ thuật Kích thước: DN50 - DN800. Chất liệu van cơ: Thép WCB. Chất liệu đĩa van: Inox, thép. Chất liệu đầu khí nén: Hợp kim nhốm,.. Đạng đóng mở: ON/OFF, tuyến tính. Dạng điều khiển: Điều khiển khí nén. Dạng vận hành: Tác động đơn, tác động kép. Dạng kết nối: Kết nối mặt bích, Wafer, Lug. Áp lực khí nén: 3bar - 8bar. Áp suất làm việc: PN10,...PN60. Nhiệt độ làm việc: Tối đa 400 độ C. Bảo hành: 12 tháng.

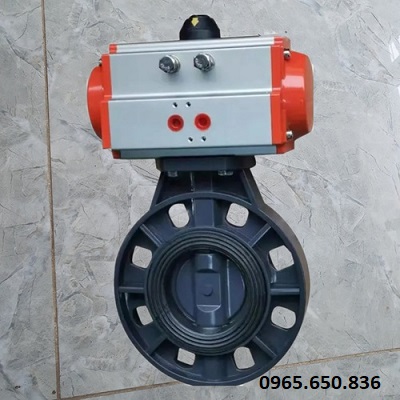

3.10. Van bướm nhựa điều khiển khí nén

Van bướm nhựa điều khiển khí nén là dòng van chuyên sử dụng trong các hệ thống sản xuất lương thực thực phẩm, các hệ thống hóa chất hay các đường ống dân dụng.

Thông số kỹ thuật Kích thước: DN50 - DN200. Chất liệu van cơ: Nhựa PVC, UPVC, CPVC, PPH, PPR. Chất liệu đầu khí nén: Hợp kim nhốm,.. Gioăng làm kín: PTFE, EPDM, Teflon. Đạng đóng mở: ON/OFF, tuyến tính. Dạng điều khiển: Điều khiển khí nén. Dạng vận hành: Tác động đơn, tác động kép. Dạng kết nối: Kết nối mặt bích, Wafer, Lug. Áp lực khí nén: 3bar - 8bar. Áp suất làm việc: PN10, PN16. Nhiệt độ làm việc: Tối đa 80 độ C. Bảo hành: 12 tháng.

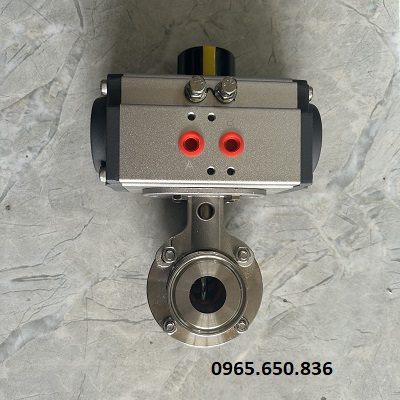

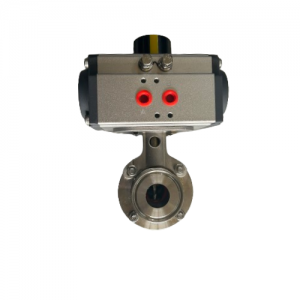

3.11. Van bướm vi sinh điều khiển khí nén

Với một số hệ thống có yêu cầu cao về vấn đề vệ sinh, như các hệ thống điều chế hóa chất, các hệ thống sản xuất thực phẩm thì van bướm vi sinh là lựa chọn tối ưu.

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu van cơ: Inox 304L, inox 316, inox 316L. Chất liệu đĩa van: Inox. Chất liệu đầu khí nén: Hợp kim nhốm,.. Độ đóng: 1.6~3.2µm. Đánh bóng: Ra0.4~0.8µm. Đạng đóng mở: ON/OFF, tuyến tính. Dạng điều khiển: Điều khiển khí nén. Dạng vận hành: Tác động đơn, tác động kép. Dạng kết nối: Kết nối dạng kẹp, Clamp. Áp lực khí nén: 3bar - 8bar. Áp suất làm việc: PN10, PN16, PN25, PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Bảo hành: 12 tháng.

3.12. Một số dòng van bướm theo xuất xứ

• Van bướm điều khiển khí nén Đài Loan
• Van bướm điều khiển khí nén Trung Quốc
• Van bướm điều khiển khí nén Hàn Quốc
• Van bướm điều khiển khí nén Malaysia

3.13. Một số dòng van bướm theo thương hiệu sản xuất

• Van bướm điều khiển khí nén Geko
• Van bướm điều khiển khí nén Haitima
• Van bướm điều khiển khí nén Aloha
• Van bướm điều khiển khí nén Jaky
• Van bướm điều khiển khí nén Sypa
• Van bướm điều khiển khí nén Kosaplus

IV. Cấu tạo cụ thể của van bướm điều khiển khí nén

Van bướm điều khiển khí nén được chia làm 2 bộ phận chính:

• Van bướm cơ
• Bộ truyền động khí nén

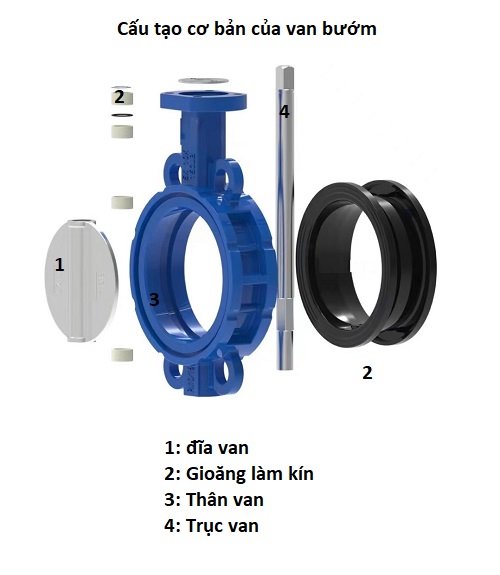

4.1. Cấu tạo van bướm cơ

Van bướm cơ được cấu tạo từ 4 thành phần chính:

• Thân van: Được làm từ các chất liệu khác nhau như inox, gang, thép, nhựa. Thân van có dạng hình tròn bao bọc bên ngoài đĩa van, tạo thành hình cánh bướm.
• Trục van: Làm từ các chất liệu có độ cứng cao, có nhiệm vụ điều khiển hoạt động của đĩa van thông qua kết nối với bộ phận điều khiển.
• Đĩa van: Được xem như là 1 cánh cửa khi được lắp đặt lên hệ thống đường ống, chịu sự tác động chính từ trục van để di chuyển đóng hoặc mở.
• Gioăng làm kín: Là bộ phận nằm giữa thân van và đĩa van, có nhiệm vụ nẫng đỡ đĩa van và làm kín trong quá trình van hoạt động.

4.2. Cấu tạo bộ truyền động khí nén

Bộ truyền động khí nén là thiết bị có khả năng chuyển đổi năng lượng áp suất thành động năng từ đó điều khiển hoạt động của van cơ. Được cấu tạo từ nhiều bộ phận khác nhau có thể kể đến như:

• Vỏ: Được làm từ hợp kim nhôm hoặc thép không gỉ, có độ bền cơ học cao. Ngoài ra bề ngoài vỏ còn được phủ thêm 1 lớp sơn tĩnh điện giúp tăng khả năng cách điện cho thiết bị.
• Piston bánh răng: Đây là bộ phận chính của thiết bị, có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay để tác động lên trục của van cơ.
• Trục bánh răng: Là bộ phận tiếp nhận chuyển động xoay từ piston, từ đó tác động lên trục của van cơ.
• Ốc điều chỉnh: Được gắn ở 2 đầu của piston giúp điều chỉnh góc độ quay của trục bánh răng, có thể xem bộ phận nay như bộ phận điều chính hành chình của của van.
• Lò xo đàn hồi: Bộ phận này chỉ có ở tác động đơn, đặc lắp đặt ở 2 đầu của piston. Có nhiệm vụ đưa Piston về vị trí ban đầu trong quá trình sử dụng.

Ngoài các bộ phận kể trên, bộ truyền động khí nén còn một số bộ phận khác như:

• Bulong
• Vòng bi
• ống dẫn khí
• vòng bi

Cấu tạo bộ truyền động khí nén.

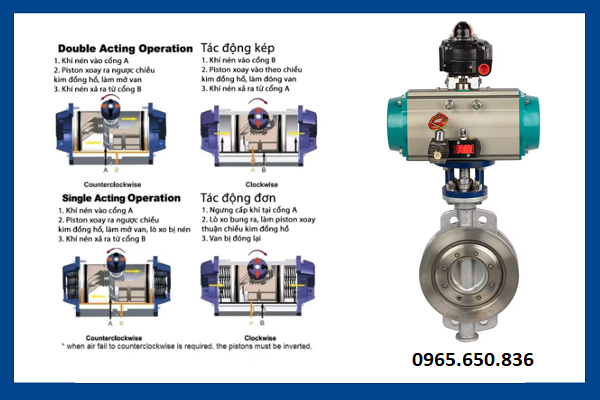

V. Nguyên lý hoạt động van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van hoạt động dựa trên sự chuyển đổi áp lực khí nén thành động năng để hoạt động. Khi khí nén được cung cấp vào bộ truyền động khí nén sẽ khiến piston di chuyển, tác động lên trục bánh răng từ đó tạo chuyển động cho trục van và đĩa van.

5.1. Nguyên lý hoạt động van bướm điều khiển khí nén tác động kép

Ban đầu khi van đang ở trạng thái đóng, khí nén được cung cấp và cổng A trên thiết bị truyền động. Lúc này 2 đầu piston sẽ di chuyển về gần trục bánh răng, khiến trục bánh răng di chuyển xoay.

Trục van cơ được kết nối trực tiếp với trục bánh răng, khi trục bánh răng di chuyển trục van cơ cũng di chuyển theo và khiên đĩa van mở theo góc 90 độ. Khi khí nén được cung cấp và cổng B, quá trình này sẽ được quay ngược lại và giúp đĩa van về vị trí ban đầu ( tức đóng van ).

5.2. Nguyên lý hoạt động van bướm điều khiển khí nén tác động đơn

Khác với dòng van tác động kép ( tác động 2 lần ), van bướm khí nén tác động đơn là dòng van chỉ cần tác động 1 lần. Nhờ vào thiết kế có lò xo ở 2 đầu của piston có thể đưa Piston về vị trí ban đầu khi không có sự cung cấp khí nén vào thiết bị truyền động.

Ở dòng van này chúng ta sẽ có 2 dạng, là thường đóng và thường mở. Khi ở dạng thường đóng, khí nén được cung cấp vào thiết bị truyền đồng sẽ khiến van mơ, khi ngắt cung cấp khí áp lực được tạo ra từ các lò xo sẽ đẩy van về vị trí van đầu tức đóng van.

Và ngược lại với van thường mơ, chúng ta cung cấp khí nén để đóng van khi ngừng cung cấp van sẽ tự động mở trở lại.

Nguyên lý hoạt động của van bướm điều khiển khí nén.

VI. Ưu nhược điểm của van bướm điều khiển khí nén

Với cơ chế hoạt động đơn giản và hiệu quả giúp dòng van này có nhiều đặc điểm khác biệt so với các dòng van khác cùng chức năng trên thị trường. Cụ thể, các ưu điểm và nhược điểm của van bướm điều khiển khí nén gồm:

6.1. Ưu điểm

• Khả năng điều khiển tự động giúp giảm thiểu nhân công vân hành hệ thống.
• Van hoạt động nhẹ nhàng, chu trình đóng mở nhanh chóng chính xác.
• Dải kích thước rộng có thể lắp đặt trên mọi đường ống hệ thống công nghiệp hiện nay.
• Chất liệu đa dạng như inox, gang, thép, nhựa. Phù hợp sử dụng trong mội môi trường lắp đặt.
• Sử dụng khí nén để hoạt động nên dòng van này có thể hoạt động ngay cả khi có sự cố về hệ thống hay điện năng.
• Van có nhiều chế độ hoạt động khác nhau, đáp ứng hết nhu cầu sử dụng của hệ thống hiện nay.
• Áp lực khí nén không quá lớn không có yêu cầu cao về máy nén khí hay các thiết bị hỗ trợ khác.
• Kiểu kết nối mặt bích phổ biến, giúp van có thể kết nối với đường ống chắc chắn hơn.
• Đĩa van được làm dẹp mỏng, giúp hạn chế lực cản của dòng chảy lưu chất.

6.2. Một số hạn chế của van bướm điều khiển khí nén

• Đĩa van nằm ngay trong dòng chảy của lưu chất, nên khí quá trình đóng mở van nhanh và liên tục có thể xảy ra hiện tượng búa nữa.
• Van hoạt động sẽ có quá trình xả khí, quá trình này tạo ra tiếng ồn cao.
• Van bướm điều khiển khí nén yêu cầu khá nhiều phụ kiện đi kèm.

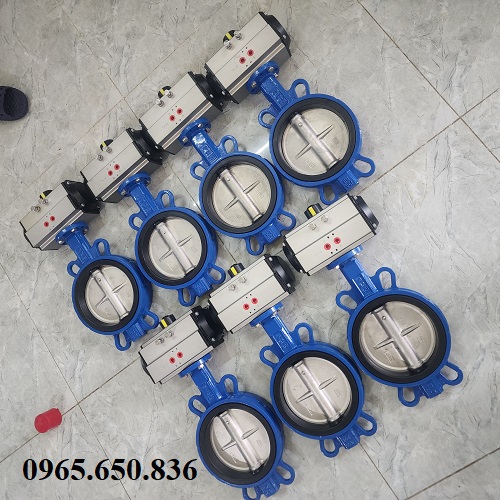

Van cánh bướm điều khiển khí nén.

VII. Các phụ kiện cần thiết khi sử dụng van bướm điều khiển khí nén

Để van bướm điều khiển khí nén có trạng thái hoạt động tốt nhất khí sử dụng, cần trang bị thêm các phụ kiện cần thiết để hỗ trợ hoạt động. Các thiết bị này đều có chức năng riêng giúp hạn chế các khuyết điểm của van.

7.1. Công tắc giới hạn hành trình – Limit switch box

Công tắc giới hạn hành trình có tên tiếng anh là Limit switch box, đây là thiết bị được lắp đặt trên đỉnh của van có chức năng giám sát và hiển thị trạng thái hoạt động của van. Thiết bị này sẽ giúp người sử dụng có thể nắm bắt trạng thái hoạt động của van 1 cách dễ dàng, ngoài ra thiết bị này còn có thể truyền tín hiệu đến bộ phận điều khiển tổng của hệ thống.

Công tắc giám sát hành trình - Limit swtich box.

7.2. Van điện từ khí nén

Van điện từ khí nén hay còn gọi là Solenoid Valve, đây là dòng van được sử dụng để điều hướng và phân chia khí nén để cung cấp và thiết bị truyền động.

Van điện từ khí nén - Solenoid Valve.

7.3. Bộ định vị điều tiết khí nén ( positioner)

Hay còn được gọi là bộ điều khiển tuyến tính, thiết bị này giúp điều chỉnh lượng khí nén được cung cấp vào thiết bị truyền động để van có thể mở ở các góc độ khác nhau. Thiết bị này sử dụng tín hiệu 4 – 20mha để điều chỉnh góc độ mở của đĩa van, giúp điều tiết lưu lượng dòng chảy của lưu chất trong hệ thống đường ống. Thiết bị này thường được sử dụng trong các hệ thống yêu cầu cao về khả năng điều chỉnh áp suất dòng chảy lưu chất.

Bộ định vị điều tiết khí nén ( positioner).

7.4. Bộ lọc khí nén

Đây là 1 thiết bị được sử dụng để loại bỏ các tạp chất, cặn bẩn có trong nguồn khí nén. Bộ lọc khí nén có khả năng tách bỏ tạp chất, tách bỏ nước, dầu nhớt, các dạng dung dịch có trong nguồn khí nén trước khi cung cấp vào thiết bị truyền động.

Bộ lọc khí nén tách đầu AC.

7.5. Tiêu âm

Khi van bướm điều khiển khí nén hoạt động, trong quá trình van xả khí sẽ gây ra tiếng ồn khá lớn. Thiết bị tiêu âm này giải pháp tối ưu giúp giải quyết vấn đề này khi sử dụng van.

Thiết bị giảm âm khí nén.

7.6. Đầu nối nhanh

Đây là thiết bị được sử dụng để hỗ trợ kết nối dây dẫn khí với van bướm điều khiển khí nén, hay các thiết bị khác sử dụng khí nén để hoạt động.

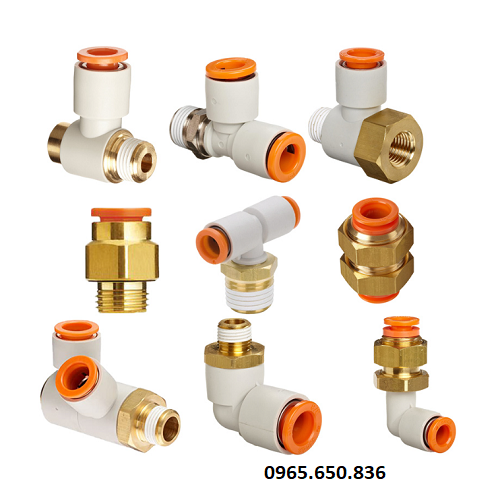

Đầu nối - Khớp nối nhanh khí nén.

7.7. Ống dẫn khí nén

Ống dẫn khí nén được dùng để truyền khí nén từ máy nén khí đến các thiết bị sử dụng khí nén. Ống dẫn khí nén có nhiều loại và kích thước khác nhau, khi lựa chọn cần lưu ý sử dụng loại có kích thước phù hợp để đảm bảo áp lực của khí nén.

Ông dẫn khí nén PVC, CPVC, PPH,,PPH.

VIII. Một số lưu ý quan trọng khi lựa chọn van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van có chức năng đa dạng, tuy nhiên chúng không thể tịch hợp tất cả chức năng vào trong 1 sản phẩm. Điều này có thể dẫn đến sự nhầm lẫn trong quá trình lựa chọn van, dưới đây là 1 số tiêu chí để có thể lựa chọn dòng van này phù hợp nhất với hệ thống đường ống.

• Xác định nhu cầu sử dụng của hệ thống để lựa chọn van tác động kép, tác động đơn hay van điều khiển tuyến tính.
• Xác định môi trường hoạt động và lắp đặt van để lựa chọn van mang vật liệu phù hợp với môi trường sử dụng.
• Đo đạc kích thước đường ống kỹ càng, để lựa chọn van mang kích thước phù hợp.
• Lựa chọn đơn vị cung cấp uy tín, chất lượng, chế độ ưu đãi và hậu mãi tốt.
• Lựa chọn loại van mang thương hiệu uy tín, có xuất xứ và nguồn gốc rõ rang.

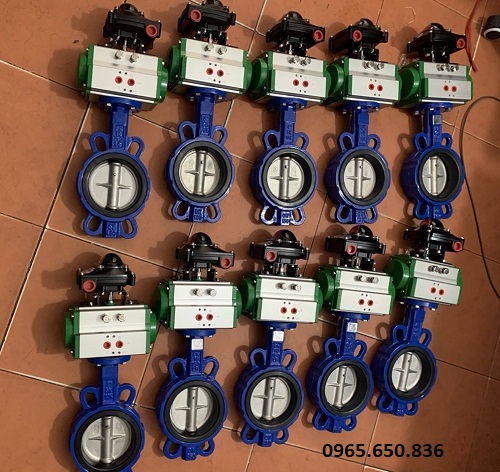

Van bướm gang điều khiển khí nén.

IX. Các bước lắp đặt van bướm điều khiển khí nén

Khi đã lựa chọn được loại van phù hợp với hệ thống, tiếp để làm sao để có thể lắp đặt van vào hệ thống 1 đúng với quy trình nhất. Vấn đề này chúng ta cần tham khảo các chuyên gia, hay từ nhà cung cấp. Dưới đây là các bước lắp đặt van bướm điều khiển khí nén vào hệ thống đường ống theo khuyến cáo của nhà sản xuất.

Bước 1: Chuẩn bị

• Chuẩn bị đầy đủ các dụng cụ hỗ trợ lắp đặt như cờ lê, mỏ lết, mắt cắt, mắt hàn, bulong, đai ốc,…
• Tạo không gian lắp đặt van, cắt đường ống vừa với kích thước của van .
• Hàn mặt bích có cùng tiêu chuẩn với mặt bích của van vào đường ống. Đảm bảo mặt bích được hàn vào đường ống chắc chắn và đáp ứng được độ kín.
• Lau dọn sạch sẽ đường ống và van bướm điều khiển khí nén trước khi lắp đặt.

Bước 2: Tiến hành lắp đặt

• Mở cánh van ở góc ¼ trước khi lắp đặt, đảm bảo đĩa van không phải chịu áp lực trong quá trình lắp đặt.
• Đưa van vào vị trí lắp đặt, đảm bảo van được đặt đúng vị trí, các lỗ để bắt bulong, đai ốc cân xứng với nhau.
• Đặt gioăng cao su và điểm tiếp nối giữa van và mặt bích, sau đó cố định van bằng các bulong, đai ốc.
• Siết chặt các bulong và đai ốc, lưu ý khi siết cần siết lần lượt và đều các bulong tránh hiện tượng bị kênh, lệch.

Bước 3: Thử nghiệm và hoàn thành quá trình lắp đặt

Sau khi hoàn thành quá trình lắp đặt van cần kiểm tra lại độ chắc chắn của van, đảm bảo không có hiện tượng rung lắc. Cho hệ thống chạy thử nghiệm để kiểm tra khả năng hoạt động của van, nếu xảy ra bất kỳ vấn đề nào như rò rỉ, rung lắc van hay van không hoạt động bình thường cần kiểm tra và khắc phục ngay.

Quá trình thử nghiệm này cần được thực hiện nghiêm túc và lặp đi lặp lại, đến khi không còn vấn đề nào xảy ra mới có thể đưa van đi vào hoạt động chính thức cùng hệ thống.

>>> Lưu ý: Theo khuyến cáo của nhà sản xuất, nên bảo trì và kiểm tra hoạt động của van trong khoảng thời gian từ 3 -6 tháng 1 lần. Điều này giúp đảm bảo được hoạt động của van và tăng tuổi thọ sử dụng của van.

X. Đơn vị cung cấp van bướm điều khiển khí nén

Hiện nay Thuận phát Valve chúng tôi đang là đơn vị hàng đầu trong việc phân phối các trang thiết bị đường ống tại thị trường Việt Nam, đặc biệt là các dòng van bướm điều khiển khí nén, một trong những sản phẩm chủ lực của chúng tôi. Các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ nhà máy, có thể cùng cấp đầy đủ các chứng chỉ, giấy tờ có quý khách như CO – CQ, Catalog,…

Ngoài ra do nhập khẩu trực tiếp nên giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay, đi kèm với đó là chế độ bảo hành dài hạn. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn chi tiết của sản phẩm và báo giá chính xác nhất.

10.1. Báo giá van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van được sử dụng rất phổ biến các dòng van này đang là những sản phẩm chủ đạo của Thuận Phát Valve chúng tôi. Giá thành của các dòng van này được chúng tôi niêm yết trên Website, tuy nhiên giá của các dòng van này luôn thay đổi theo từng thời kỳ khác nhau. Dưới đây là bảng giá van bướm inox điều khiển khí nén, mời quý vị và các bạn cùng tham khảo.

>>>: Lưu ý: Bảng giá trên chưa bao gồm thuế VAT và chi phí vận chuyển, ngoài ra do các yếu tố thị trường mà giá thành của van cũng thay đổi theo từng thời kỳ. Bảng giá trên chỉ có giá trị tham khảo, biết thêm chi tiết lên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Hotline mua hàng: 0965.650.836.

Địa chỉ văn phòng giao dịch: Số 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

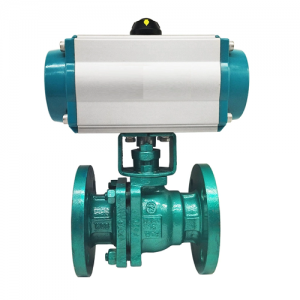

Tìm hiểu thêm: Van bi điều khiển khí nén.
