Van bi điều khiển điện

Hiện nay các dòng van điều khiển điện đang là những thiết bị rất được quan tâm và sử dụng trong các hệ thống đường ống công nghiệp hiện nay. Các dòng van này giúp người sử dụng có thể tự động hóa quá trình vận hành hệ thống, với nhiều tính năng vượt trội, tăng khả năng hoạt động của hệ thống, các dòng van này đang là những lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay.

Trong bài viết này chúng ta cùng tìm hiểu về 1 dòng van điều khiển điện đang rất được ưu chuộng sử dụng trên thị trường hiện nay. Dưới đây chũng ta cùng tìm hiểu đây là dòng van này, chúng có chức năng, cấu tạo và cách hoạt động ra sao. Chi tiết xin mời quý vị và các bạn xem trong bài viết van bi điều khiển điện dưới đây:

I. Giới thiệu chung - Van bi điều khiển điện là gì?

Van bi điều khiển điện là dòng van điều khiển điện được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này với thiết kế phần van cơ có đĩa van hình cầu được khoét lỗ xuyên tâm để lưu chất có thể di chuyển qua van. Thiết kế đặc biệt này giúp dòng chảy di chuyển qua van với lưu lượng tối đa và không làm ảnh hưởng tốc độ và áp suất của dòng chảy.

Dòng van này là sự kết hợp tiên tiến giữa dòng van bi cơ và bộ điều khiển điện, tích hợp nhiều công nghệ hiện đại giúp gia tăng khả năng hoạt động và vận hành của hệ thống. Với khả năng sử dụng điện năng để điều khiển hoạt động của van từ xa mà không cần tác động vật lý lên van.

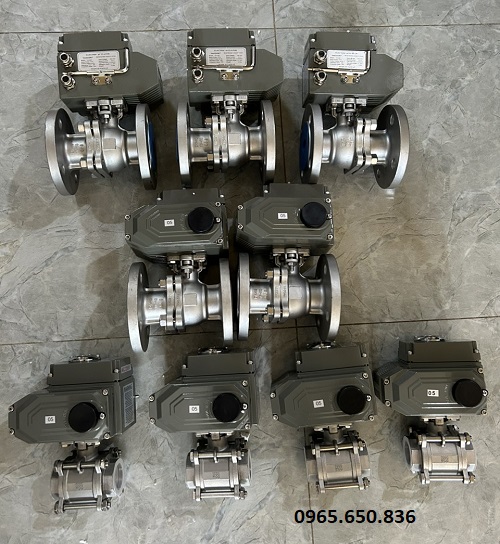

Van bi điều khiển điện.

Các tên gọi khác của van bi điều khiển điện:

• Van bi điều khiển bằng điện
• Van bi điện
• Electric Control Ball Valve
• Van bi động cơ điện
• Van bi điều khiển motor điện
• Van bi motor điện
• Van bi điều khiển động cơ điện

1.1. Cấu tạo van bi cơ

Van bi cơ là dòng van bi với thiết kế đĩa van hình cầu sử dụng tay gạt hoặc tay quay để điều khiển hoạt động của van bi, dòng van này được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa có thể hoạt động tốt trong mọi dạng môi trường hệ thống khác nhau. Dòng van này có dãi kích thước rộng từ DN15 - DN500 và được loại bỏ phần tay gạt, tay quay để có thể kết nối với bộ điều khiển. Cấu tạo của dòng van này gồm 4 bộ phận chính là:

• Thân van
• Bi van
• Trục van
• Gioăng làm kín

1.2. Bộ điều khiển điện

Bộ điều khiển điện hay còn được gọi là thiết bị truyền động điện, đây là thiết bị được sản xuất nhằm mục đích tự động hóa các dòng van công nghiệp điều khiển cơ học. Thiết bị này có khả năng chuyển đổi điện năng 24V, 220V, 380V thành chuyển động xoay từ đó tác động để điều khiển hoạt động của van cơ. Bộ điều khiển điện được sản xuất đạt các tiêu chuẩn IP 67 - IP68 với khả năng hoạt động ổn đinh, đạt độ an toàn và tin cậy cao khi vận hành trong hệ thống.

Có 2 dạng điều khiển khác nhau là:

- Van bi điều khiển điện ON OFF

- Van bi điều khiển điện tuyến tính

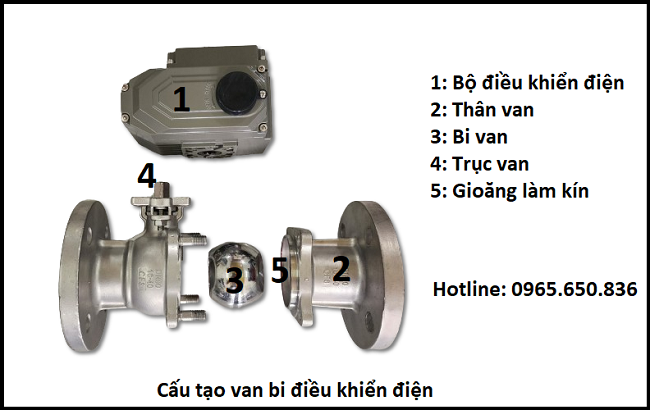

Cấu tạo van bi điều khiển điện.

II. Chức năng và lợi ích của van bi điều khiển điện

2.1. Chức năng chính của van bi điều khiển điện

Van bi điều khiển điện là dòng van hiện đại hàng đầu thị trường hiện nay, dòng van này có nhiều chức năng vượt trội so với các dòng van bi điều khiển cơ học trên thị trường hiện nay:

- Điều khiển dòng chảy: Van có khả năng điều khiển dòng chảy linh hoạt với độ chính xác cao, rất phù hợp sử dụng trong các hệ thống có yêu cầu cao về độ chính xác khi điều khiển dòng chảy.

- Điều khiển tự động từ xa: Người sử dụng có thể điều khiển và kiểm soát hoạt động của van từ xa mà không cần đến trực tiếp vị trí lắp đặt và để điều khiển và kiểm tra hoạt động.

- Tự động hóa hệ thống: Có thể tích hợp điều khiển nhiều thiết bị van cùng 1 lúc trên tủ điều khiển, điều này giúp tự động hóa quá trình vận hành hệ thống của người sử dụng.

- Tự động ngắt điện: Van có công tắc giới hạn hành trình, khi kết thúc hành trình van sẽ tự động ngắt dòng điện di chuyển vào van. Điều này giúp van không bị ngâm điện, tăng tuổi thọ hoạt động cho van và giảm các hiện tượng chập cháy.

2.2. Lợi ích khi sử dụng van bi điều khiển điện

• Giúp hệ thống giảm thiệu nhân công và chi phí vận hành.

• Điều khiển dòng chảy chính xác đạt độ tin cậy cao.
• An toàn khi sử dụng và không gây hại đến môi trường.
• Thiết kế nhỏ gọn dễ dàng lắp đặt, vận chuyển và bảo trì bảo dưỡng.
• Điện năng sử dụng đa dạng, không cần chuyển đổi áp khi sử dụng.
• Đa dạng kiểu điều khiển dòng chảy khác nhau, tùy vào nhu cầu sử dụng để lựa chọn.

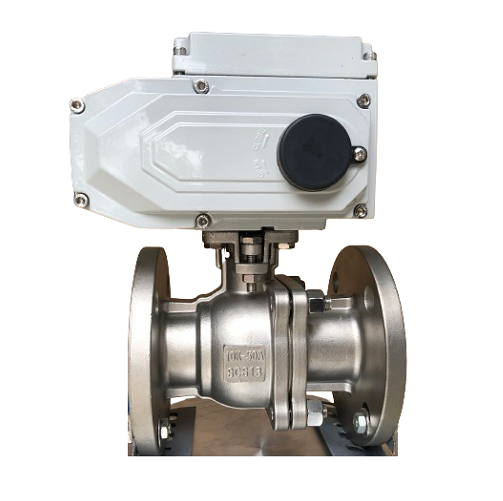

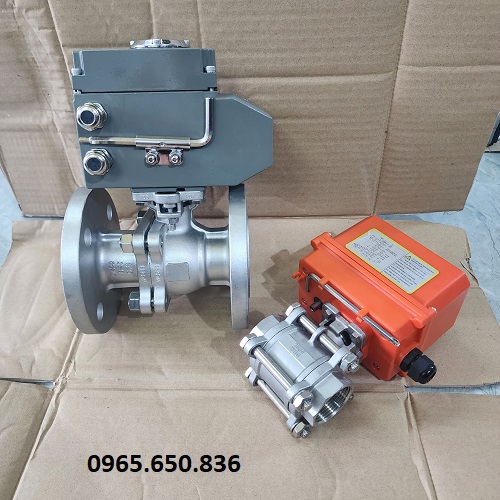

Van bi điện.

III. Nguyên lý hoạt động van bi điều khiển điện

Van bi điều khiển điện hoạt động hoàn toàn dựa vào nguyên lý chuyển đổi điện năng thành động năng từ đó tác động để điều khiển hoạt động của van bi cơ. Dòng van này có 2 dạng hoạt hoạt động chính là điều khiển ON OFF ( đóng mở hoàn toàn ) Và điều khiển tuyến tính ( Đóng mở theo góc ).

3.1. Nguyên lý hoạt động van bi điều khiển điện ON OFF

Van bi điều khiển điện ON OFF là dòng van sử dụng điện năng để điều khiển hoạt động đóng mở van hoàn toàn, khi cung cấp dòng điện vào tín hiệu mở, đĩa van sẽ di chuyển và khiến lỗ trên bi van cùng chiều với dòng chảy cho phép dòng chảy di chuyển quan van.

Khi cung cấp dòng điện và tín hiệu đóng, đĩa van sẽ di chuyển góc 90 độ ngược lại với chiều mở. Lỗ trên bị ban sẽ nằm vuông góc với dòng chảy và ngăn chặn dòng chảy di chuyển trong đường ống hệ thống.

3.2. Nguyên lý hoạt động van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính là dòng van sử dụng tín hiệu 4 - 20mhA để điều khiển hoạt động mở theo góc của van, đĩa của dòng van này có thể mở theo các góc độ khác nhau từ 0 - 90 độ để điều tiết lưu lượng dòng chảy. Người sử dụng có thể sử dụng điều khiển để vận hành van hoặc tích hợp vào tủ điều khiển hay máy tính tổng để vận hành và kiểm soát hoạt động của van.

IV. Các dòng van bi điều khiển điện phổ biến trên thị trường hiện nay

4.1. Van bi điều khiển điện ON OFF

Van bi điều khiển điện ON OFF là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có chức năng chính là đóng mở dòng chảy lưu chất trong đường ống hệ thống.

Thông số kỹ thuật Kích thước: DN15 - DN600. Chất liệu: Inox, gang, thép, nhựa. Dạng kết nối: Nối ren, mặt bích, nối hàn,... Kiểu hoạt động: ON OFF.  Điện áp sử dụng: 24V, 220V, 380V. Áp suất làm việc: PN16,...PN40. Nhiệt độ làm việc: Tối đa 250 độ C. Môi trường: Nước, xăng, dầu, khí, hơi, hóa chất,... Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản,... Bảo hành: 12 tháng.

4.2. Van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính là dòng van được sử dụng để điều tiết lưu lượng của dòng chảy lưu chất trong đường ống hệ thống. Dòng van này có khả năng mở đĩa van theo nhiều góc độ khác nhau bằng tín hiệu 4 - 20mhA, việc này giúp người sử dụng có thể kiểm soát được góc độ mở của van 1 cách chính xác hơn.

Thông số kỹ thuật Kích thước: DN15 - DN500. Dạng hoạt động: Tuyến tính ( Mở theo góc ). Tín hiệu điều khiển: 4 - 20mhA. Góc độ mở: Từ 1 - 89 độ.  Điện áp sử dụng: 24V, 220V, 380V.  Chất liệu van cơ: Inox, gang, thép, nhựa. Tiêu chuẩn: IP67 - IP68. Kiểu lắp đặt: Mặt bích, ren,... Áp suất: PN16, PN40. Nhiệt độ: Max 250 độ C.  Môi trường: Nước, khí, hơi, hóa chất,...

4.3. Các chất liệu sản xuất van cơ van bi điều khiển điện

• Van bi inox điều khiển điện
• Van bi gang điều khiển điện
• Van bi thép điều khiển điện
• Van bi gang điều khiển điện
• Van bi đồng điều khiển điện

4.4. Các dạng thiết kế thân van bi điều khiển điện

• Van bi 2 ngã điều khiển điện
• Van bi 3 ngã điều khiển điện
• Van bi 2 mảnh điều khiển điện
• Van bi 3 mảnh điều khiển điện

4.5. Các dòng van bi điều khiển điện khác

- Dạng kết nối đường ống: Van bi điện nối ren, van bi điện mặt bích, van bi điện nối hàn,...

- Dạng thiết kế bi van: Van bi điện chữ L, van bi điện chữ T,...

- Điện áp: Van bi điện 24V, van bi điện 220V, van bi điện 380V.

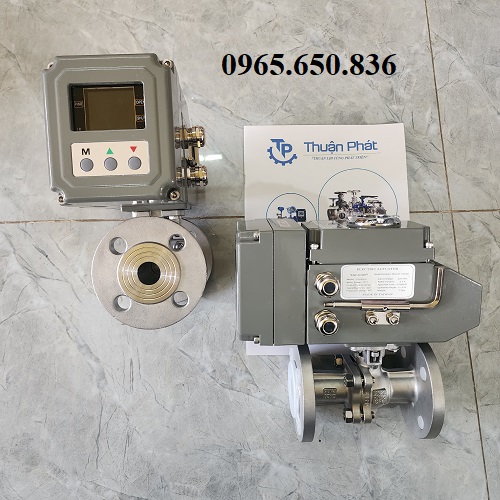

Van bi điều khiển điện - Thuận Phát Valve.

4.6. Top 5 thương hiệu sản xuất van bi điều khiển điện tốt nhất hiện nay

- Top 1: Van bi điều khiển điện Samwoo - Hàn Quốc

- Top 2: Van bi điều khiển điện Yaccor - Đài Loan

- Top 3: Van bi điều khiển điện Haitima - Đài Loan

- Top 4: Van bi điều khiển điện Kitz - Nhật Bản

- Top 5: Van bi điều khiển điện Kosaplus - Hàn Quốc

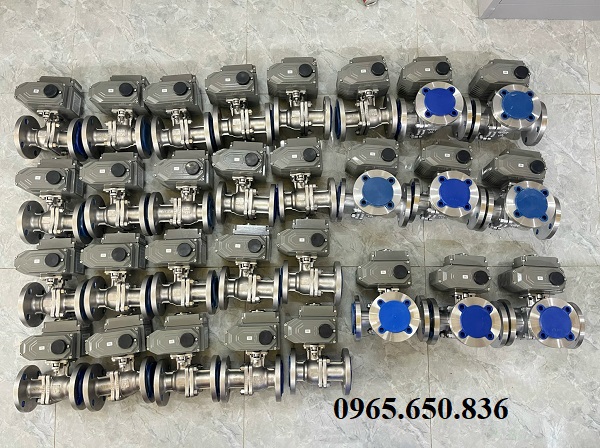

Van bi điều khiển tự động điện.

V. Đánh giá ưu điểm và ứng dụng thực tế của van bi điều khiển điện

5.1. Đánh giá ưu điểm van bi điều khiển điện

• Dãi kích thước rộng phù hợp lắp đặt với mọi dạng hệ thống đường ống.
• Thiết kế nhỏ gọn, cấu tạo đơn giản dễ dàng lắp đặt và bảo hành bảo dưỡng.
• Dễ dàng điều khiển, không cần quá nhiều chuyên môn để vận hành hệ thống.
• Chi phí vận hành thấp, không gây hại tới môi trường xung quanh.
• Khả năng điều khiển linh hoạt, tự động, giảm thiểu nhân công vận hành hệ thống.
• Khả năng hoạt động ổn đinh, ít gặp sự cố trong quá trình vận hành và có tuổi thọ sử dụng lâu dài.

5.2. Ứng dụng thực tế của van bi điều khiển điện

- Sử dụng trong các hệ thống cấp thoát nước, hệ thông cung cấp nước sạch, nước sinh hoạt đô thị.

- Sử dụng trong các nhà máy, hệ thống sản xuất thực phẩm, đồ uống, hóa chất, dược phẩm, bao bì,...

- Sử dụng trong các hệ thống bơm, hệ thống tưới tiêu sân vườn, nông nghiệp.

- Sử dụng trong các hệ thống đường ống dẫn xăng dầu, khí nén, hơi nóng, chất dốt,..

- Sử dụng trong các hệ thống phòng cháy chữa cháy, hệ thống điều hòa nhiệt độ HVAC, Chiller,...

Ứng dụng van bi điều khiển điện.

VI. Lý do nên sử dụng van bi điều khiển điện thay vì sử dụng van bi cơ

Bảng đánh giá van bi điều khiển điện và van bi cơ:

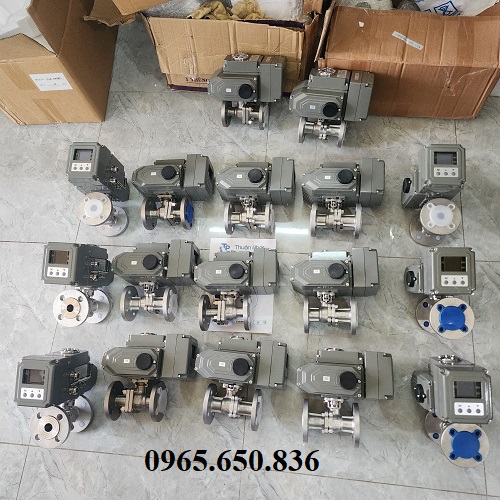

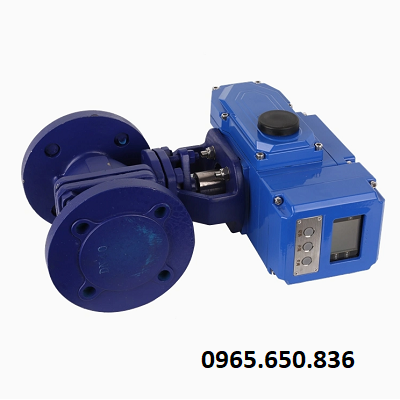

Van bi điện tuyến tính.

VII. Catalog và một số hình ảnh thực tế của van bi điều khiển điện

7.1. Catalog van bi điều khiển điện

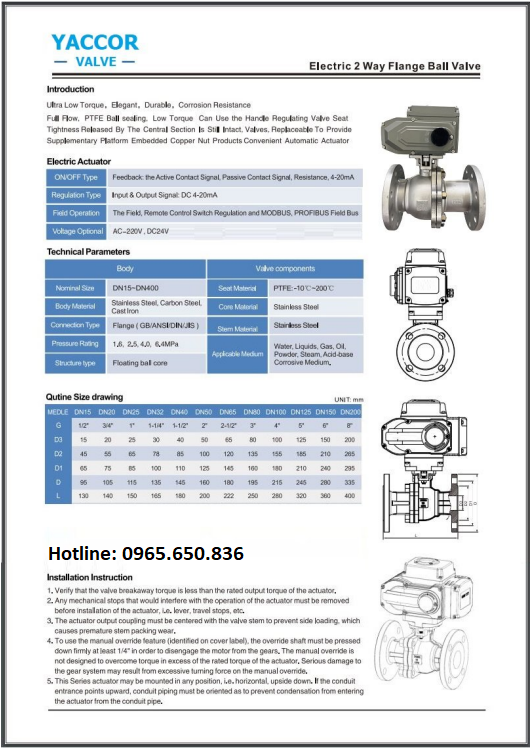

Catalog van bi mặt bích điều khiển điện.

7.2. Một số hình ảnh thực tế của van bi điều khiển điện

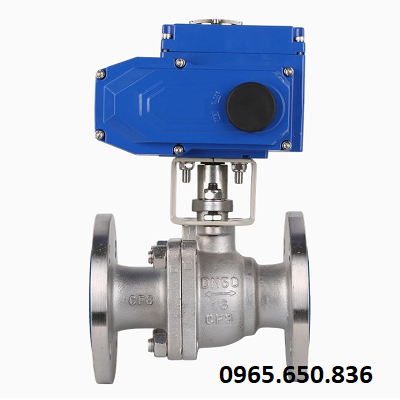

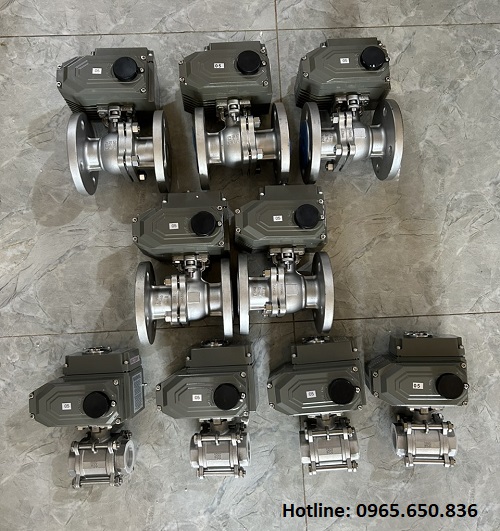

Van bi điện ON OFF.

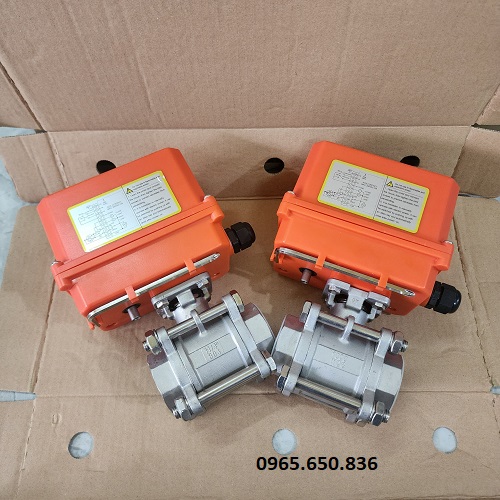

Van bi điều khiển điện 003.

VIII. Các lưu ý sử dụng van bi điều khiển điện

8.1. Bảng mạch và lưu ý khi đấu nối bảng mạch van bi điều khiển điện

Bảng mạch kết nối điện của van bi điều khiển điện có 2 dạng chính là bảng mạch van bi điều khiển điện ON OFF và bảng mạch van bi điều khiển điện tuyến tính.

A. Bảng mạch van bi điều khiển điện ON OFF

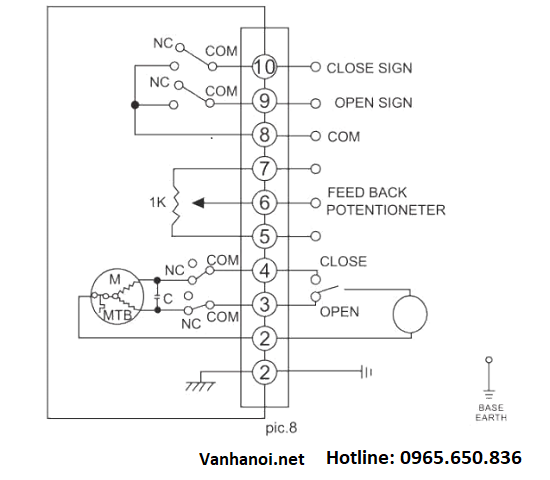

Bảng mạch van bi điều khiển điện ON-OFF.

Nhìn theo sơ đồ bảng mạch trên, ta có thể dễ dàng nhận biết có 3 điểm kết nối điện trên bảng mạch là 2, 3 và 4 trong đó điểm 2 là dây chúng và 3 , 4 lần lượt là điểm kết nối mở và đóng.

• Mở van chúng ta sẽ kết nối điện vào dây 2 và dây 3.
• Đóng van sẽ kết nối điện và dây 2 và dây 4.

B. Bảng mạch van bi điện điều khiển tuyến tính

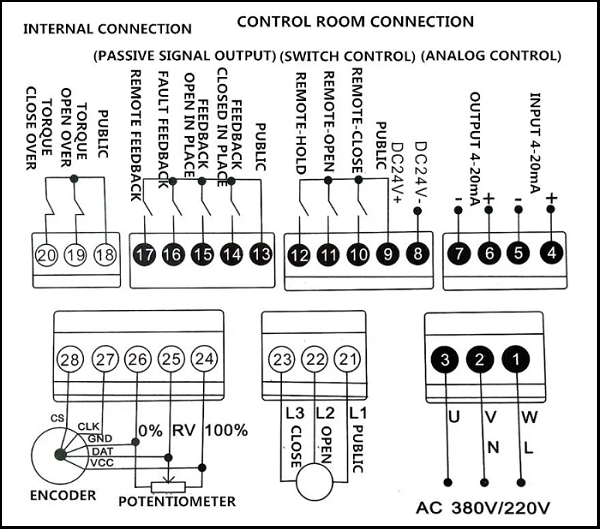

Bảng mạch van bi điều khiển điện tuyến tính.

Khác với dòng van ON OFF có 3 điểm kết nối, bảng mạch van bi điều khiển điện tuyến tính chỉ có 2 điểm kết nối điện là dây nóng và dây lạnh. Nhìn vào hình ảnh được chúng tôi khoang vùng là điểm kết nối điện trên bảnh mạch.

>>> Lưu ý: Trên đây là cách đấu nối bảng mạch điện van bi điều khiển điện 220V, không nên áp dụng đối với các dòng van mang điện áp khác.

8.2. Lưu ý khi lựa chọn van bi điều khiển điện

Để dòng van này có môi trường hoạt động đạt hiệu quả tốt nhất, đảm bảo được khả năng hoạt động và tuổi thọ sử dụng của van. Việc lựa chọn dòng van phù hợp với hệ thống là điều vô cùng quan trong, dưới đây là 1 số lưu ý khi lựa chọn van bi điều khiển điện cho hệ thống.

• Lưu ý về kích thước và kiểu dáng lắp đặt trên đường ống hệ thống.
• Lưu ý chất liệu sản xuất van bi cơ phù hợp với môi trường hệ thống.
• Lưu ý lựa chọn dòng van mang điện áp hoạt động phù hợp với hệ thống.
• Lưu ý lựa chọn đơn vị cung cấp van uy tín, chất lượng, chính hãng giá cả phải chăng.
• Lưu ý lựa chọn thương hiệu van uy tín, phù hợp với chi phí lắp đặt của hệ thống.

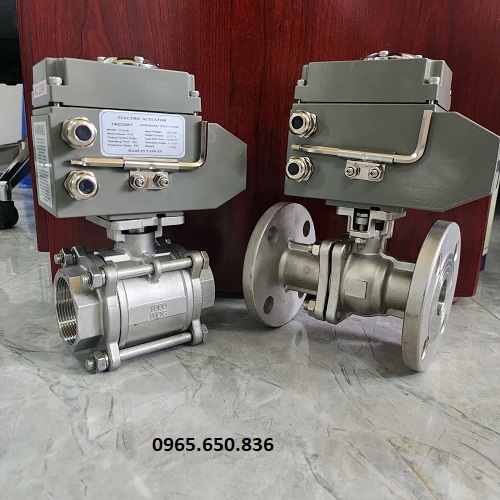

Van bi điều khiển điện 005.

IX. Mua van bi điều khiển điện tại Công ty TNHH vật tư công nghiệp Thuận Phát

Hiện nay các dòng van bi điều khiển điện đang được  CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi nhập khẩu trực tiếp và phân phối trên thị trường với giá cả ưu đãi nhật. Là đơn vị đã hoạt động nhiều năm trong lĩnh vực này, chúng tôi luôn thấu hiểu và lăng nghe ý kiến của quý khách hàng, luôn quan tâm đến chất lượng sản phẩm và quy trình phụ vụ khách hàng.

Quý khách hàng khi mua hàng tại Thuận Phát Valve chúng tôi, không chỉ nhận được nhưng sản phẩm chất lượng mà còn nhận được nhiều ưu đĩa vượt trội khác như:

- Tư vấn miễn phí: Chúng tôi có đội ngủ chuyên viên tư vân có chuyên môn cao, luôn túc trực 24/7 để giải đáp mọi thắc mắc cảu quý khách hàng về sản phẩm và hệ thống đường ống.

- Giao hàng nhanh chóng: Với tổng kho được đặt tại khắc cả nước trong các thành phố lớn, chúng tôi có thể giao hàng đến tay quý khách hàng nhanh chóng từ 1 - 2 ngày.

- Chế độ bảo hành: Tất cả các sản phẩm của chúng tôi đều được bảo hành từ 12 - 18 tháng tùy vào nhà sản xuất, đặc biệt được đổi trả miễn phí trong vòng 1 năm nếu xảy ra lỗi do đơn vị sản xuất.

- Đầy đủ giấy tờ: Chúng tôi luôn cung cấp các giấy tờ như CO - CQ, Catalog, VAT,... đi cùng với sản phẩm khi giao hàng.

- Chế độ đãi ngộ: Đối với các khách hàng lâu năm, chúng tôi luôn có những chế độ đãi ngộ đặc biệt, như giảm giá, miễn phí giao hàng,...

9.1. Báo giá van bi điều khiển điện

Van bi điều khiển điện là dòng van rất đa dạng về chủng loại, mẫu mã và kích thước, mỗi yếu tố này đều ảnh hưởng trực tiếp đến giá thành của sản phẩm. Dưới đây là bảng giá của dòng van bi điều khiển điện Yaccor, mời quý vị và các bạn cùng tham khảo.

>>>Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, chưa bao gồm thuế VAT và chi phí vận chuyển, vì vậy không nên sử dụng làm giá niêm yết hay báo giá hoàn chính. Muốn biết thêm chi tiết và báo giá chính xác nhất hãy liên hệ trực tiếp với chúng tôi để nhận được tư vấn.
