Rọ bơm nước

I. Tìm hiểu chúng - Rọ bơm nước là gì ?

Rọ bơm nước là thiết bị được lắp đặt ở các đầu đường ống bơm của máy bớm nước, nhiệm vụ chính của thiết bị này là ngăn chặn các cặn bẩn, rác bẩn, các cặn chất rắn có trong nguồn nước di chuyển lên đường ống. Ngoài ra rọ bơm còn được trang bị van 1 chiều bên trong thân rọ bơm để ngăn chặn dòng chảy di chuyển ngược, đảm bảo được áp suất nước trong hệ thống bơm, tránh hiện tượng tụt áp khiến bơm không thể hoạt động bình thường.

Rọ bơm nước được thiết kế với đa dạng chất liệu sản xuất và kích thước khác nhau, các chất liệu phổ biến của thiết bị này là gang, inox, thép, đồng, nhựa,...dãi kích thích rộng từ DN15 - DN500 phù hợp lắp đặt với mọi kích thước ống bơm hiện nay. Chõ bơm được thiết kế 2 dạng kết nối chính là kết nối ren và kết nối mặt bích, rất thuận tiện cho việc lắp đặt, vệ sinh và bảo trì, bảo dưỡng.

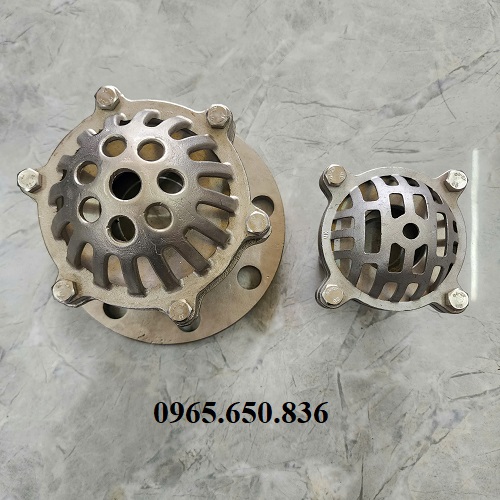

Rọ bơm nước.

Các tên gọi khác của rọ bơm nước:

• Chõ bơm nước
• Food Valve
• Rọ hút nước
• Rọ hút máy bơm
• Crepin valve
• Luppe valve

Hiện nay các dòng rọ bơm nước đang được Thuận Phát Valve chúng tôi nhập khẩu chính hãng và phân phối trên thị trường với đầy đủ các chủng loại mẫu mã, kích thước khác nhau. Các dòng van được chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp phát triển như Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Malaysia, Châu Âu,...với giá thành cạnh tranh nhất thị trường, bảo hành lên đến 12 tháng, giao hàng tận nơi trên toàn quốc nhanh chóng,...

II. Thông số kỹ thuật và hình ảnh thực tế rọ bơm nước

2.1. Thông số kỹ thuật

• Tên thiết bị: Rọ bơm nước.
• Chất liệu sản xuất: Inox, gang, thép, nhựa, đồng.
• Gioăng làm kín: PTFE, EPDM, Cao su,...
• Dạng rọ bơm: Rợ bơm lá lật, rọ bơm lò xo.
• Áp lực làm việc: PN10, PN16, PN25,..
• Nhiệt độ làm việc: Từ 0 độ C đến 150 độ C.
• Dạng kết nối: Kết nối ren, mặt bích.
• Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS.
• Môi trường làm việc: Dung dịch nước tống hợp,...
• Xuất xứ: Việt Nam, Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Malaysia, EU,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành 12 tháng, 1 đổi 1 trong vòng 1 năm.

2.2. Hình ảnh minh họa rọ bơm nước mà chúng tôi đang cung cấp

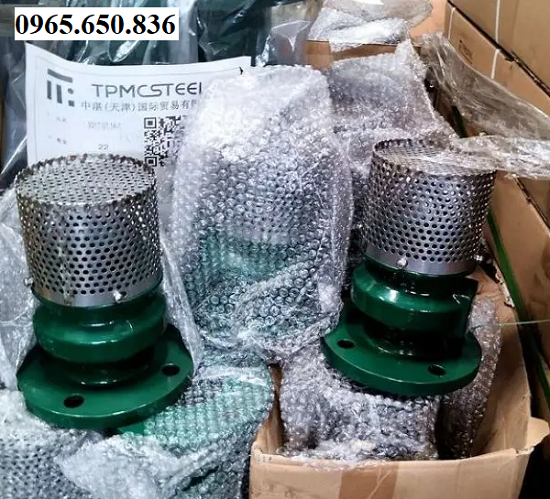

Rọ bơm - Thuận Phát Valve.

III. Cấu tạo và cách rọ bơm nước hoạt động

3.1. Cấu tạo rọ bơm nước

Rọ bơm nước là thiết bị được lắp đặt ở đầu của đường ống bơm nước, có chức năng ngăn rác và bảo toàn áp suất đường ống cho hệ thống bơm. Thiết bị này có cấu tạo khá đơn giản được chia làm 4 phần chính, chi tiết của từng phần như sau:

- Thân rọ bơm: Là bộ phận chính của rọ bơm, có nhiệm vụ kết nối các bộ phận khác lại với nhau và kết nối với đường ống hệ thống. Thân được làm từ các chất liệu inox, gang, thép, nhựa, đồng có thiết kế ren hoặc mặt bích để kết nối với đường ống hệ thống.

- Lưới lọc: Là bộ phận được thiết kế dạng lưới lắp đặt ở trên đỉnh của rọ bơm, bộ phận này có nhiệm vụ loại bỏ các cặn bẩn, rác thải, thể rắng có trong nguồn nước không cho phép chúng di chuyển lên đường ống hệ thống trong quá trình máy bơm hút nước.

- Đĩa van: Thiết bị này có 2 dạng thiết kế đĩa chính là đĩa lá lật và đĩa lò xo, bộ phận này có nhiệm vụ đảm vảo áp suất của đường ống hệ thống, không cho phép dòng chảy ngược khi bơm ngừng hoạt động, tránh hiện tượng tụt áp suất.

- Trục van: Đây là bộ phận cố định và đảm bảo hoạt động của đĩa van, bộ phận này được đặt dọc bên trong thân van có dạng hình trụ tròn dài.

- Gioăng lam kín: Là bộ phận đặt giữa điểm kết nối của thân van và lướt lọc, có dạng hình vành tròn được làm từ các chất liệu có độ đàn hồi cao. Gioăng có nhiệm vụ đảm bảo độ kín cho van ở điểm kết nối 2 bộ phận với nhau.

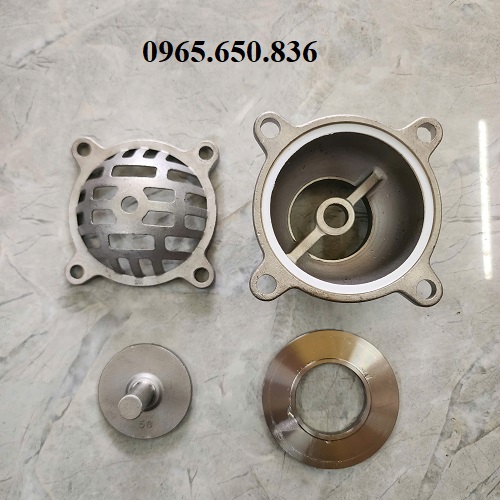

Cấu tạo rọ bơm nước.

3.2. Nguyên lý hoạt động

Khi máy bơm hoạt động sẽ tạo ra lực hút, tác động lên đĩa van và khiến đĩa van mở để nước có thể di chuyển lên trên, lúc này áp lực mà máy bơm tạo ra phải lớn hơn áp lực của lò xo và của đĩa van mới có thể hoạt động bình thường. Khi máy bơm ngưng hoạt động, dòng chảy không còn áp lực đĩa van sẽ tự động hạ xuống ghế van và đóng lại ngăn chặn dòng chảy ngược từ đường ống về nguồn nước, từ đó tránh hiện tượng tụt áp, gây ra máy bớm khó vận hành trong lần bơm nước tiếp theo.

IV. Các chất liệu sản xuất rọ bơm nước

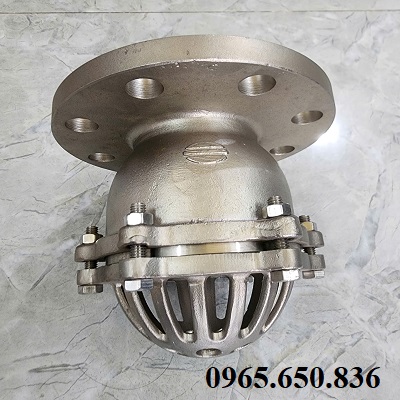

4.1. Rọ bơm nước inox

Thông số kỹ thuật Vật liệu: inox 304, 316. Dạng kết nối: lắp ren, lắp mặt bích. Kích thước: Từ DN50 đến DN300 Áp suất làm việc: PN10, PN16, PN25. Nhiệt độ: Tối đa ~180 độ.

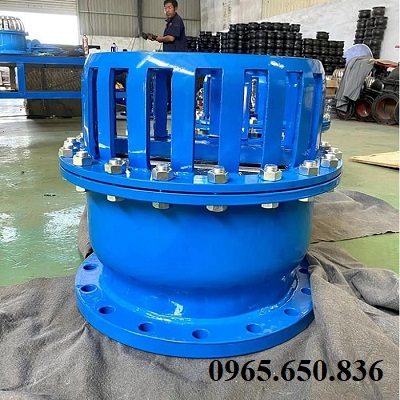

4.2. Rọ bơm nước gang

Thông số kỹ thuật Vật liệu: Gang cầu, gang xám. Kích thước: Từ DN100 đến DN300. Kiểu lắp đặt: Kết nối mặt bích. Tiêu chuẩn: JIS, DIN, ANSI, BS. Áp suất làm việc: 16bar. Nhiệt độ tối đa: Max 150 độ C.

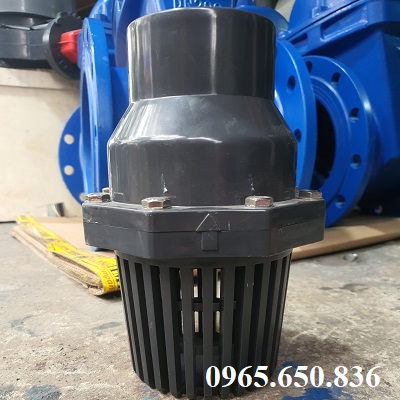

4.3. Rọ bơm nước nhựa

Thông số kỹ thuật Chất liệu: Nhựa PVC, UPVC, CPVC, PPH, PPR. Kích thước: DN15,…DN150. Kiểu lắp đặt: Ren, dán ống. Áp suất làm việc: PN10, PN16. Nhiệt độ hoạt động: Max 80 độ C.

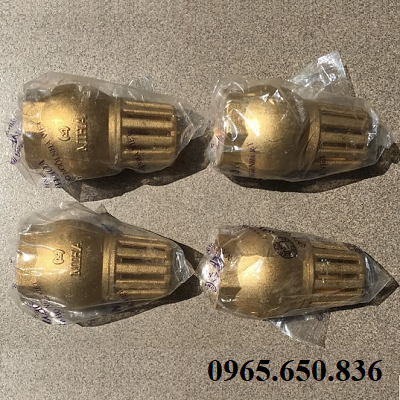

4.4. Rọ bơm nước đồng

Thông số kỹ thuật Chất liệu: Đổng đỏ, đồng thau. Kích thước: DN15 – DN100. Áp lực: Pn10, Pn16. Nhiệt độ: Tối đa 120 độ C. Kết nối: Kết nối ren.

V. Các thiết kế rọ bơm nước

5.1. Rọ bơm nước nối ren

Rọ bơm nước nối ren là dòng rọ bơm có các kích thước nhỏ, thường được sử dụng trong các hệ thống có áp suất dòng chảy không quá lơn. Dòng sản phẩm này được thiết kế dạng kết nối ren, đem lại sự tiện lợi cho việc lắp đặt và tháo rỡ.

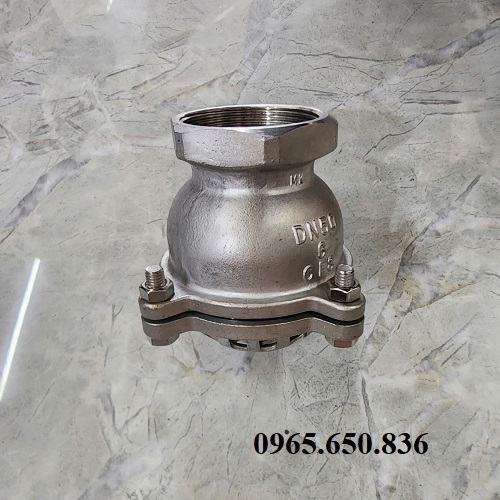

Rọ bơm nước nối ren.

5.2. Rọ bơm nước mặt bích

Đây là dạng rọ bơm được thiết kế mặt bích để kết nối với đường ống hệ thống, mặt bích trên rọ bơm được thiết kế theo nhiều tiêu chuẩn khác nhau, nhằm đáp ứng lắp đặt trên mọi đường ống mang nhưng tiêu chuẩn phổ biến trên thị trường hiện nay.

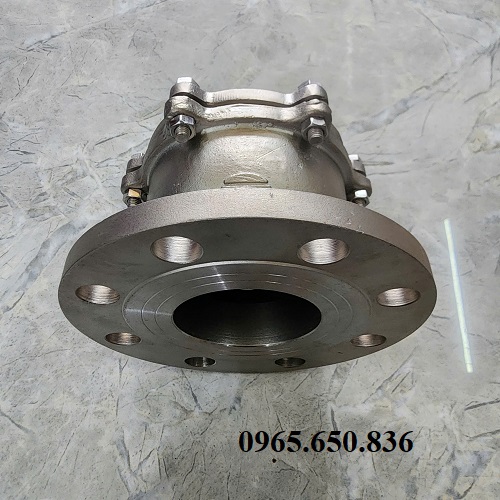

Rọ bơm nước mặt bích.

5.3. Rọ bơm nước lá lật

Rọ bơm lá lật là dòng rọ bơm được thiết kế đĩa van dạng lá lật giống với dòng van 1 chiều lá lật.

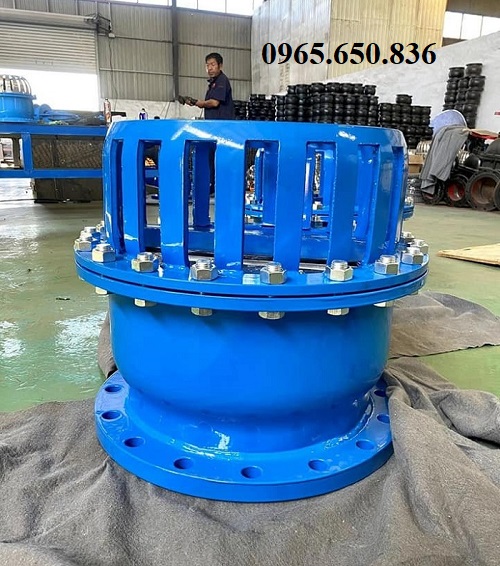

Rọ bơm nước lá lật.

5.4. Rọ bơm nước lò xo

Rọ bơm nước lò xo là dòng van rọ bơm được trang bị thêm các lò xo trợ lực, nhằm hỗ trợ quá trình đĩa van đóng lại khi máy bơm ngưng hoạt động.

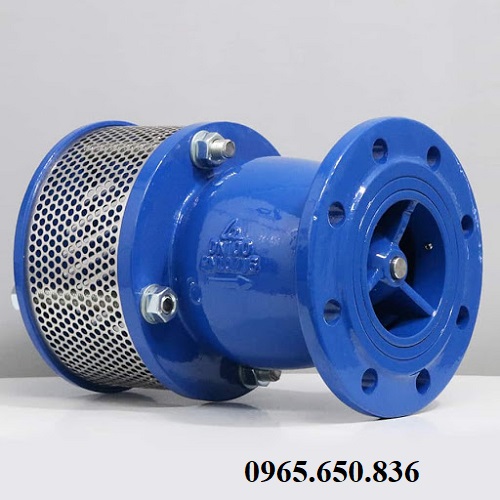

Rọ bơm nước lò xo.

5.5. Một số dòng rọ bơm nước khác trên thị trường

• Rọ bơm nước Hàn Quốc
• Rọ bơm nước Đài Loan
• Rọ bơm nước Nhật Bản
• Rọ bơm nước Trung Quốc
• Rọ bơm nước miha Việt Nam

VI. Lý do nên sử dụng rọ bơm nước trong hệ thống đường ống

Rọ bơm nước là thiết bị đường ống không thể thiếu trong các hệ thống máy bơm nước, chức năng chính của thiết bị này là loại bỏ các cặn bẩn, rác thải có trong nguồn nước, đảm bảo được thiết bị được lắp đặt ở sau máy bơm không bị ảnh hương bởi các cặn rác này. Ngoài ra rọ bơm nước còn được sử dụng như thiết bị bảo toàn áp lúc nước trong đường ống, khi có thể ngăn chặn dòng chảy ngược, tránh hiện tượng tụt áp có thể gây ra khó khăn cho quá trình vận hành máy bơm.

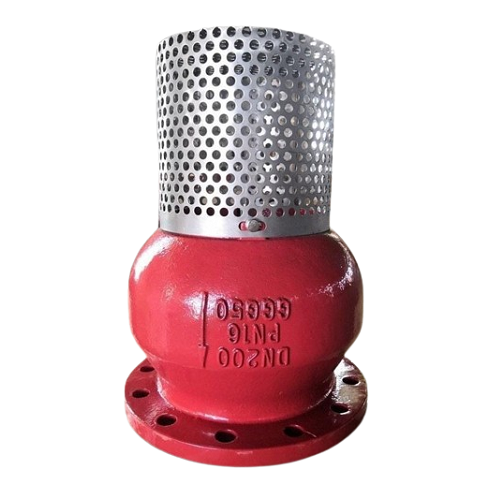

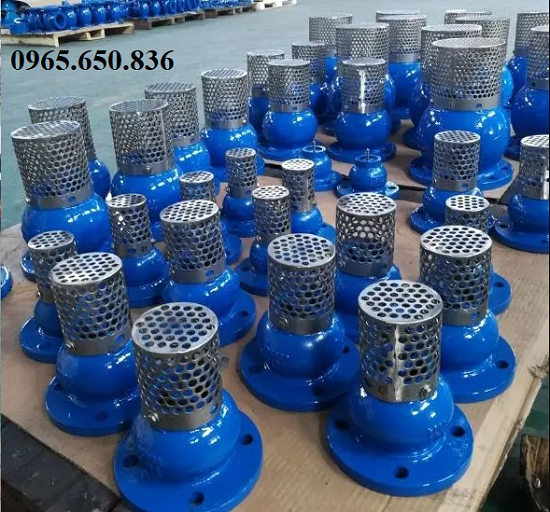

Food valve.

VII. Các đặc điểm nổi bật và ứng dụng thực tế của rọ bơm nước

7.1. Các đặc điểm nổi bật của rọ bơm nước

- Thiết bị có cấu tạo đơn gian, không có quá nhiều chi tiết bộ phận, các bộ phận có thể tách rời và thay thế.

- Nguyên lý hoạt động đơn giản, hoàn toàn tự động nhờ vào lực hút mà máy bơm tạo ra, không cần tác động cơ học từ con người.

- Sản xuất từ nhiều chất liệu khác nhau, có thể hoạt động tốt trong mọi dạng môi trường, áp suất dòng chảy và yêu cầu của hệ thống.

- Được sản xuất với dãi kích thước rộng, phù hợp lắp đặt trên mọi kích thước đường ống công nghiệp, nông nghiệp và dân dụng hiện nay.

- Rọ bơm có đa dạng kích thước lưới lọc khác nhau, tùy vào môi trường nguồn nước có kích thước tạp chất mà có thể lựa chọn kích thước lưới lọc phù hợp.

7.2. Ứng dụng thực tế của rọ bơm nước trong các hệ thống đường ống

Rọ bơm nước là thiết bị được sản xuất chuyên sử dụng trong các hệ thống đường ống bơm nước, tùy vào từng loại rọ bơm mà sẽ phù hợp sử dụng trong các môi trường hệ thống khác nhau. Một số ứng dụng thực tế của dòng van này có thể kể đến như:

• Ứng dụng trong các hệ thống bơm tổng của hệ thống phòng cháy chữa cháy.
• Ứng dụng trong các hệ thống bơm nước sinh hoạt độ thị, bơm nước trong các tòa nhà cao tầng.
• Ứng dụng trong các hệ thống bơm xăng, dầu từ bể chứa, hồ chứa.
• Ứng dụng trong các hệ thống bơm nước tưới tiêu nông nghiệp.
• Ứng dụng trong các hệ thống bể bơi, hồ chứa nước, đập nước, bơm nước kênh mương, tưới tiêu.
• Ứng dụng trong các nhà máy xử lý nước thải, các hệ thống nhà máy cung cấp nước sạch.

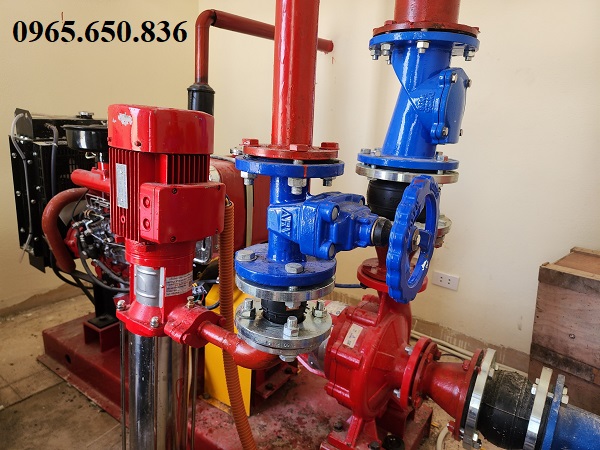

Ứng dụng van công nghiệp.

VIII. Thuận Phát Valve đơn vị cung cấp van công nghiệp hàng đầu thị trường hiện nay

Thuận Phát Valve là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp trên thị trường hiện nay, chúng tôi không chỉ cung cấp các dòng rọ bơm nước mà còn nhiều thiết bị đường ống khác như van bi điều khiển điện, van bướm điều khiển điện, van cổng, van cầu, các loại đồng hồ đo lưu lượng, đo nhiệt độ và các loại phụ kiện đường ống.

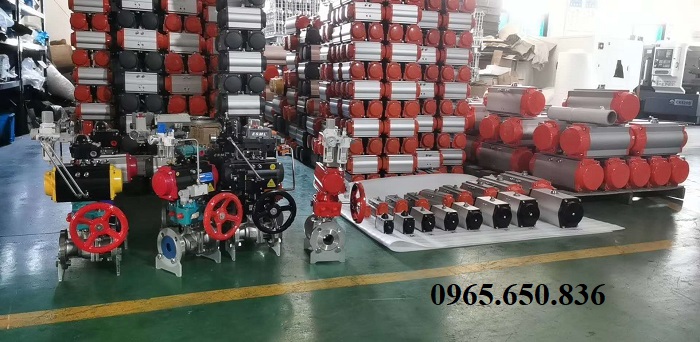

Tổng kho van công nghiệp - Thuận Phát Valve.

Các dòng sản phẩm đều được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới hiện nay. Chúng tôi cam kết tất cả sản phẩm chúng tôi cung cấp đều là hàng chính hãng, có đầy đủ các giất tờ chứng thực như CO – CQ, Catalog, VAT, Bill of lading,…sản phẩm được bảo hành trên toàn quốc 12 tháng kể từ ngày xuất kho.

Quý khách hàng đang quan tâm và tìm hiểu các dòng sản phẩm thiết bị đường ống có thể liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Thuận Phát Valve xin chân thành cảm ơn quý khách hàng đã tin tưởng và theo dõi bài viết của chúng tôi, rất hận hạnh được đồng hành và phát triển cùng quý khách hàng trong các dự án gần nhất.
