Cấu tạo đồng hồ nước

Đồng hồ đo nước là thiết bị được sử dụng rộng rãi trong các hệ thống cấp nước sinh hoạt và công nghiệp nhằm đo lường chính xác lưu lượng nước đi qua đường ống. Thiết bị này giúp kiểm soát lượng nước tiêu thụ, quản lý hệ thống cấp nước hiệu quả và hạn chế thất thoát trong quá trình vận hành. Nhờ thiết kế cơ khí kết hợp cơ cấu đo chính xác, đồng hồ nước có thể hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Để thiết bị hoạt động chính xác và bền bỉ, việc hiểu rõ cấu tạo đồng hồ nước là rất quan trọng. Một đồng hồ nước tiêu chuẩn thường được cấu thành từ nhiều bộ phận như thân đồng hồ, cánh quạt đo lưu lượng, trục truyền động và bộ hiển thị số. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng liên kết chặt chẽ với nhau để tạo thành cơ chế đo hoàn chỉnh. Trong phần dưới đây, chúng ta sẽ cùng tìm hiểu chi tiết từng bộ phận cấu tạo của đồng hồ nước và vai trò của chúng trong quá trình đo lưu lượng.

I. Chi tiết cấu tạo của đồng đo hồ nước

Cấu tạo đồng hồ nước sẽ giúp người sử dụng và bạn đọc hiểu rõ các bộ phận chính tạo nên thiết bị đo lưu lượng nước trong hệ thống đường ống. Mặc dù mỗi loại đồng hồ nước có thiết kế và nguyên lý đo khác nhau, nhưng nhìn chung đều được cấu thành từ các bộ phận cơ bản như thân đồng hồ, bộ phận đo lưu lượng, cơ cấu truyền động và bộ hiển thị kết quả.

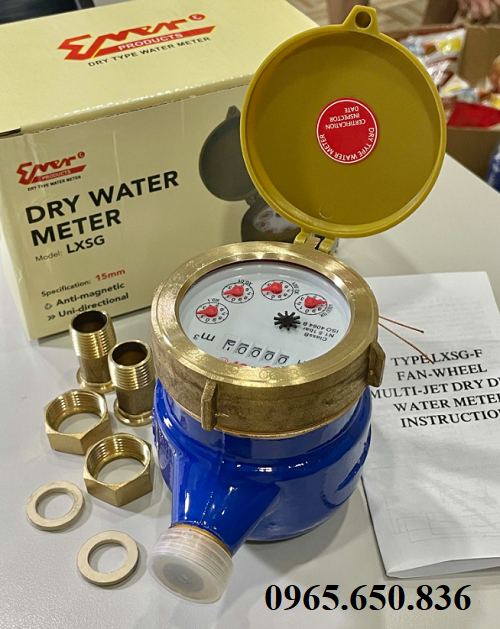

Thiết bị đo lưu lượng nước.

Tùy theo từng dòng sản phẩm như đồng hồ nước cơ, đồng hồ nước tuabin, đồng hồ nước điện từ hay đồng hồ nước siêu âm mà cấu tạo chi tiết sẽ có những điểm khác biệt nhất định. Trong các mục dưới đây, chúng ta sẽ lần lượt tìm hiểu cấu tạo của từng loại đồng hồ nước phổ biến hiện nay.

1. Cấu tạo đồng hồ nước dạng cơ

Đồng hồ nước dạng cơ là dòng thiết bị đo lưu lượng nước phổ biến nhất hiện nay trong các hệ thống cấp nước sinh hoạt và công nghiệp. Thiết bị hoạt động dựa trên nguyên lý cơ học, khi dòng nước đi qua sẽ làm quay cánh quạt hoặc tuabin, từ đó truyền chuyển động lên bộ đếm để hiển thị lưu lượng nước đã sử dụng. Cấu tạo của đồng hồ nước dạng cơ tương đối đơn giản nhưng được thiết kế rất chính xác để đảm bảo độ bền và khả năng đo ổn định trong thời gian dài.

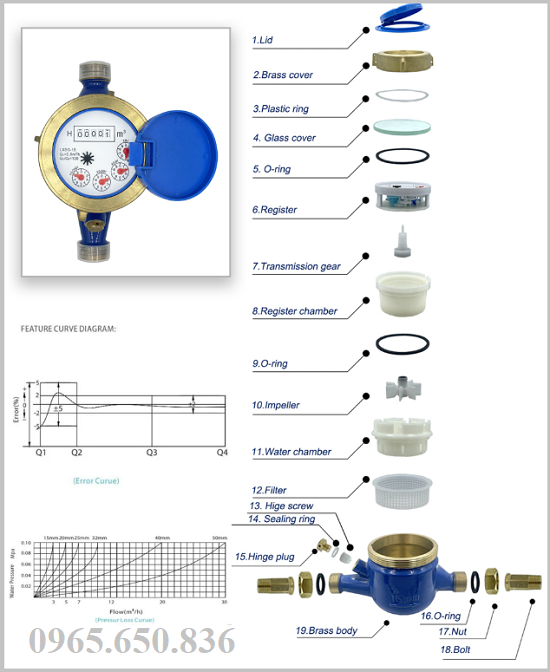

Cấu tạo đồng hồ đo nước dạng cơ.

Các bộ phận chính của đồng hồ nước dạng cơ gồm:

- Thân đồng hồ (Body): Thân đồng hồ là phần vỏ ngoài bao bọc toàn bộ cơ cấu đo bên trong. Bộ phận này thường được chế tạo từ gang, đồng hoặc inox nhằm đảm bảo khả năng chịu áp lực, chống ăn mòn và bảo vệ các chi tiết khỏi tác động của môi trường.

- Cánh quạt hoặc tuabin đo lưu lượng: Đây là bộ phận trực tiếp tiếp xúc với dòng nước và đóng vai trò đo lưu lượng. Khi nước chảy qua, cánh quạt sẽ quay theo tốc độ dòng chảy. Tốc độ quay này tỷ lệ thuận với lưu lượng nước đi qua đồng hồ.

- Trục truyền động: Trục truyền động có nhiệm vụ truyền chuyển động quay từ cánh quạt lên bộ đếm. Bộ phận này được thiết kế với độ chính xác cao để giảm ma sát, đảm bảo quá trình truyền động ổn định và duy trì độ chính xác của phép đo.

- Bộ truyền động từ tính: Bộ truyền từ sử dụng lực từ để truyền chuyển động từ buồng đo sang bộ đếm mà không cần tiếp xúc trực tiếp. Nhờ đó giúp ngăn nước xâm nhập vào mặt hiển thị, tăng độ bền và độ kín của thiết bị.

- Bộ đếm số (Register): Bộ đếm là nơi hiển thị tổng lượng nước đã đi qua đồng hồ. Hệ thống bánh răng bên trong sẽ chuyển đổi chuyển động quay thành các con số hiển thị trên mặt đồng hồ, giúp người dùng dễ dàng theo dõi lưu lượng nước tiêu thụ.

- Mặt hiển thị và kính bảo vệ: Mặt hiển thị bao gồm các dãy số và kim chỉ thị thể hiện lưu lượng nước đo được. Phía trên thường có lớp kính trong suốt hoặc nhựa bảo vệ để tránh bụi bẩn, nước và các tác động bên ngoài làm ảnh hưởng đến việc quan sát.

2. Cấu tạo đồng hồ đo lưu lượng nước điện từ

Đồng hồ đo nước điện từ là thiết bị đo lưu lượng hoạt động dựa trên nguyên lý cảm ứng điện từ của định luật Faraday. Khi chất lỏng dẫn điện như nước chảy qua từ trường được tạo ra trong thân đồng hồ, thiết bị sẽ sinh ra tín hiệu điện áp tỷ lệ với tốc độ dòng chảy. Nhờ nguyên lý đo không có bộ phận chuyển động cơ học, đồng hồ nước điện từ có độ chính xác cao, ít bị mài mòn và hoạt động ổn định trong các hệ thống cấp nước, xử lý nước và môi trường công nghiệp.

Các bộ phận chính của đồng hồ nước điện từ gồm:

- Thân đồng hồ (Sensor body): Thân đồng hồ là bộ phận bao bọc toàn bộ hệ thống đo và tạo thành đường dẫn cho dòng nước chảy qua. Thân thường được chế tạo từ gang, thép hoặc inox, bên trong có lớp lót chống ăn mòn để bảo vệ thiết bị.

- Lớp lót cách điện (Liner): Lớp lót được lắp bên trong thân đồng hồ nhằm cách điện giữa lưu chất và vỏ kim loại. Bộ phận này thường làm từ các vật liệu như PTFE, cao su hoặc neoprene để chống ăn mòn và tăng độ bền thiết bị.

- Điện cực đo (Electrode): Điện cực là bộ phận tiếp xúc trực tiếp với dòng chất lỏng để thu tín hiệu điện áp sinh ra khi nước chảy qua từ trường. Tín hiệu này sẽ được truyền về bộ xử lý để tính toán lưu lượng dòng chảy.

- Cuộn dây tạo từ trường (Magnetic coil): Cuộn dây điện từ được lắp xung quanh thân đồng hồ và có nhiệm vụ tạo ra từ trường ổn định. Khi nước chảy qua khu vực từ trường này, sẽ hình thành điện áp cảm ứng giúp thiết bị xác định tốc độ dòng chảy.

- Bộ chuyển đổi tín hiệu (Transmitter): Bộ chuyển đổi tín hiệu có chức năng tiếp nhận tín hiệu điện từ cảm biến và xử lý để hiển thị lưu lượng nước. Thiết bị có thể hiển thị trực tiếp trên màn hình hoặc truyền tín hiệu về hệ thống điều khiển.

- Màn hình hiển thị lưu lượng: Đây là bộ phận hiển thị các thông số đo như lưu lượng tức thời, tổng lưu lượng và các thông số vận hành. Màn hình thường là dạng LCD hoặc LED giúp người dùng dễ dàng theo dõi dữ liệu.

Cấu tạo đồng hồ đo nước điện tử tuabin

Đồng hồ đo nước điện tử tuabin là dòng thiết bị đo lưu lượng kết hợp giữa cơ cấu tuabin cơ học và bộ xử lý tín hiệu điện tử. Khi dòng nước chảy qua thân đồng hồ, cánh tuabin sẽ quay theo tốc độ của dòng chảy. Chuyển động quay này được cảm biến ghi nhận và chuyển đổi thành tín hiệu điện để hiển thị lưu lượng trên màn hình. Nhờ cấu tạo này, đồng hồ tuabin điện tử có độ chính xác cao, khả năng đo lưu lượng lớn và thường được sử dụng trong các hệ thống cấp nước công nghiệp, nhà máy và trạm bơm.

Các bộ phận chính của đồng hồ đo nước điện tử tuabin gồm:

- Thân đồng hồ (Body): Thân đồng hồ là bộ phận tạo thành đường dẫn cho dòng nước chảy qua thiết bị. Bộ phận này thường được chế tạo từ gang, thép hoặc inox để đảm bảo khả năng chịu áp lực, chống ăn mòn và bảo vệ các chi tiết đo bên trong.

- Cánh tuabin đo lưu lượng: Cánh tuabin là bộ phận trực tiếp tiếp xúc với dòng nước và quay khi nước chảy qua. Tốc độ quay của tuabin tỷ lệ với vận tốc dòng chảy, từ đó giúp thiết bị xác định lưu lượng nước đi qua đồng hồ.

- Trục và ổ đỡ tuabin: Trục tuabin có nhiệm vụ giữ cố định và dẫn hướng chuyển động quay của cánh tuabin. Bộ phận ổ đỡ được thiết kế chính xác nhằm giảm ma sát, giúp tuabin quay ổn định và tăng tuổi thọ của thiết bị.

- Cảm biến tín hiệu (Sensor): Cảm biến có nhiệm vụ ghi nhận chuyển động quay của tuabin và chuyển đổi thành tín hiệu điện. Tín hiệu này sẽ được truyền đến bộ xử lý để tính toán lưu lượng dòng chảy một cách chính xác.

- Bộ xử lý tín hiệu điện tử: Bộ xử lý sẽ tiếp nhận tín hiệu từ cảm biến, sau đó tính toán và chuyển đổi thành các thông số lưu lượng. Thiết bị này giúp đồng hồ đo chính xác hơn và có thể kết nối với các hệ thống giám sát hoặc điều khiển.

- Màn hình hiển thị điện tử: Màn hình hiển thị cho phép người dùng quan sát các thông số như lưu lượng tức thời, tổng lưu lượng nước và các thông tin vận hành khác. Thông thường màn hình sử dụng dạng LCD giúp hiển thị rõ ràng và dễ đọc.

Cấu tạo đồng hồ đo lưu lượng nước điện tử dạng Vortex

Đồng hồ đo lưu lượng nước điện tử dạng Vortex là thiết bị đo lưu lượng hoạt động dựa trên nguyên lý xoáy Kármán (Vortex Shedding). Khi dòng nước chảy qua vật cản đặt trong thân đồng hồ, các xoáy nước sẽ hình thành phía sau vật cản với tần số tỷ lệ với vận tốc dòng chảy. Cảm biến sẽ ghi nhận tần số xoáy này và chuyển đổi thành tín hiệu điện để tính toán lưu lượng nước đi qua đường ống. Nhờ thiết kế không có nhiều bộ phận chuyển động cơ học, đồng hồ Vortex có độ bền cao và khả năng đo ổn định trong nhiều môi trường làm việc.

Các bộ phận chính của đồng hồ đo lưu lượng nước Vortex gồm:

- Thân đồng hồ (Flow body): Thân đồng hồ là bộ phận tạo thành đường dẫn cho dòng nước chảy qua thiết bị. Bộ phận này thường được chế tạo từ thép không gỉ hoặc gang nhằm đảm bảo khả năng chịu áp lực, chống ăn mòn và bảo vệ các bộ phận đo bên trong.

- Thanh tạo xoáy (Bluff body): Đây là bộ phận được lắp cố định bên trong thân đồng hồ để tạo ra các xoáy nước khi dòng lưu chất đi qua. Tần số các xoáy sinh ra phía sau vật cản sẽ thay đổi theo tốc độ dòng chảy của nước.

- Cảm biến phát hiện xoáy: Cảm biến có nhiệm vụ phát hiện sự dao động áp suất hoặc rung động do các xoáy nước tạo ra. Tín hiệu này sẽ được chuyển đổi thành tín hiệu điện để phục vụ quá trình tính toán lưu lượng.

- Bộ chuyển đổi tín hiệu (Transmitter): Bộ chuyển đổi sẽ tiếp nhận tín hiệu từ cảm biến, xử lý và chuyển đổi thành các thông số lưu lượng. Thiết bị này giúp hiển thị lưu lượng tức thời và tổng lưu lượng nước đã đi qua hệ thống.

- Màn hình hiển thị điện tử: Màn hình hiển thị giúp người vận hành theo dõi các thông số như lưu lượng, tổng lưu lượng và trạng thái hoạt động của thiết bị. Màn hình thường là dạng LCD hoặc LED để hiển thị rõ ràng trong nhiều điều kiện môi trường.

Cấu tạo đồng hồ đo lưu lượng nước siêu âm

Đồng hồ đo lưu lượng nước siêu âm là thiết bị đo lưu lượng hiện đại sử dụng sóng siêu âm để xác định vận tốc dòng chảy của nước trong đường ống. Thiết bị hoạt động bằng cách phát và thu tín hiệu siêu âm giữa hai đầu cảm biến, từ đó tính toán sự chênh lệch thời gian truyền sóng để xác định lưu lượng. Nhờ cấu tạo không có bộ phận chuyển động cơ học, đồng hồ nước siêu âm có độ chính xác cao, ít bị mài mòn và thường được sử dụng trong các hệ thống cấp nước sạch, nhà máy xử lý nước và các hệ thống đo lường tự động.

Các bộ phận chính của đồng hồ đo lưu lượng nước siêu âm gồm:

- Thân đồng hồ (Flow body): Thân đồng hồ là bộ phận tạo thành đường dẫn cho dòng nước chảy qua thiết bị. Bộ phận này thường được chế tạo từ gang, thép hoặc inox nhằm đảm bảo khả năng chịu áp lực, chống ăn mòn và bảo vệ các cảm biến siêu âm bên trong.

- Cảm biến siêu âm (Ultrasonic transducer): Cảm biến siêu âm có nhiệm vụ phát và thu sóng siêu âm xuyên qua dòng nước. Khi nước chảy trong đường ống, thời gian truyền sóng giữa hai cảm biến sẽ thay đổi và được sử dụng để tính toán lưu lượng dòng chảy.

- Bộ xử lý tín hiệu (Signal processor): Bộ xử lý có nhiệm vụ tiếp nhận tín hiệu siêu âm từ cảm biến, phân tích sự chênh lệch thời gian truyền sóng và chuyển đổi thành dữ liệu lưu lượng nước. Bộ phận này đóng vai trò quan trọng trong việc đảm bảo độ chính xác của phép đo.

- Bộ chuyển đổi tín hiệu (Transmitter): Bộ chuyển đổi tín hiệu giúp biến dữ liệu đo được thành các tín hiệu đầu ra như 4–20mA, xung hoặc tín hiệu truyền thông. Nhờ đó thiết bị có thể kết nối với hệ thống giám sát, điều khiển hoặc hệ thống SCADA.

- Màn hình hiển thị điện tử: Màn hình hiển thị cho phép người dùng theo dõi các thông số như lưu lượng tức thời, tổng lưu lượng nước và các thông tin vận hành khác. Thông thường màn hình sử dụng dạng LCD giúp hiển thị rõ ràng và dễ quan sát.

Các lưu ý khí lựa chọn và sử dụng đồng hồ đo nước

Lưu ý khi lựa chọn đồng hồ nước theo cấu tạo

Việc lựa chọn đồng hồ nước phù hợp không chỉ phụ thuộc vào kích thước đường ống mà còn cần xem xét đến cấu tạo và nguyên lý hoạt động của từng loại thiết bị. Mỗi dòng đồng hồ nước như đồng hồ cơ, đồng hồ điện từ, tuabin hay siêu âm đều có đặc điểm cấu tạo riêng, phù hợp với từng điều kiện làm việc khác nhau. Vì vậy, trước khi lắp đặt và sử dụng, người dùng cần đánh giá các yếu tố kỹ thuật của hệ thống để đảm bảo đồng hồ hoạt động chính xác, ổn định và có tuổi thọ lâu dài.

Một số yếu tố quan trọng cần chú ý khi lựa chọn đồng hồ nước gồm:

• Kích thước danh nghĩa của đồng hồ cần phù hợp với đường kính đường ống trong hệ thống. Việc lựa chọn đúng kích thước DN giúp đảm bảo lưu lượng nước đi qua ổn định, tránh tình trạng sai số đo hoặc giảm tuổi thọ thiết bị.
• Mỗi loại đồng hồ nước đều có dải lưu lượng làm việc nhất định. Khi lựa chọn thiết bị, cần xác định lưu lượng trung bình và lưu lượng tối đa của hệ thống để chọn đồng hồ có dải đo phù hợp, đảm bảo độ chính xác cao.
• Áp lực nước trong đường ống là yếu tố quan trọng ảnh hưởng đến độ bền của đồng hồ. Cần lựa chọn thiết bị có khả năng chịu áp lực phù hợp với áp lực vận hành của hệ thống để đảm bảo an toàn và ổn định lâu dài.
• Thân đồng hồ thường được chế tạo từ các vật liệu như gang, đồng, inox hoặc nhựa kỹ thuật. Việc lựa chọn vật liệu phù hợp sẽ giúp thiết bị chống ăn mòn tốt hơn và phù hợp với môi trường làm việc của hệ thống nước.
• Đồng hồ nước hiện nay có nhiều dạng kết nối khác nhau như nối ren, nối bích hoặc kẹp clamp. Người dùng cần lựa chọn kiểu kết nối phù hợp với hệ thống đường ống để thuận tiện cho việc lắp đặt, bảo trì và thay thế thiết bị khi cần thiết.

Các lưu ý khí sử dụng đồng hồ đo nước

Để đồng hồ đo nước hoạt động chính xác và duy trì tuổi thọ lâu dài, người sử dụng cần tuân thủ một số nguyên tắc trong quá trình lắp đặt và vận hành. Việc sử dụng đúng cách không chỉ giúp thiết bị đo lưu lượng nước ổn định mà còn hạn chế các sai số đo và sự cố trong hệ thống. Dưới đây là một số lưu ý quan trọng cần chú ý khi sử dụng đồng hồ đo nước trong thực tế.

• Khi lắp đặt đồng hồ nước cần chú ý đến chiều mũi tên được ký hiệu trên thân thiết bị. Mũi tên này chỉ hướng dòng chảy của nước, nếu lắp ngược chiều có thể khiến đồng hồ đo sai hoặc không hoạt động.
• Đồng hồ nước nên được lắp ở vị trí đường ống thẳng, hạn chế các đoạn cong, van hoặc thiết bị khác đặt quá gần, điều này giúp dòng chảy ổn định và đảm bảo độ chính xác của phép đo.
• Các vị trí có rung động mạnh từ máy bơm hoặc thiết bị cơ khí có thể ảnh hưởng đến cơ cấu đo của đồng hồ nước, vì vậy cần lắp đặt thiết bị ở vị trí ổn định để tránh sai số trong quá trình đo.
• Trong nhiều hệ thống cấp nước, nước có thể chứa cặn bẩn hoặc tạp chất, việc lắp thêm lọc Y hoặc bộ lọc rác trước đồng hồ sẽ giúp bảo vệ cánh quạt hoặc cảm biến bên trong, tránh tình trạng kẹt hoặc hư hỏng.
• Đồng hồ nước cần được kiểm tra định kỳ để đảm bảo thiết bị vẫn hoạt động chính xác, việc vệ sinh, kiểm tra các bộ phận và thay thế khi cần thiết sẽ giúp duy trì độ bền và hiệu suất đo của thiết bị.
• Mỗi loại đồng hồ đều có dải lưu lượng làm việc tiêu chuẩn nếu dòng nước vượt quá giới hạn cho phép trong thời gian dài, các bộ phận đo có thể bị mài mòn nhanh và gây sai lệch kết quả đo.

>>> Nhìn chung, cấu tạo đồng hồ nước bao gồm nhiều bộ phận khác nhau tùy theo từng nguyên lý đo và từng dòng thiết bị như đồng hồ cơ, đồng hồ điện từ, tuabin, vortex hay siêu âm. Mỗi loại đồng hồ đều được thiết kế với cấu trúc riêng nhằm đáp ứng các yêu cầu đo lưu lượng trong những điều kiện làm việc khác nhau.

Việc hiểu rõ cấu tạo của đồng hồ nước không chỉ giúp người dùng lựa chọn đúng thiết bị phù hợp với hệ thống mà còn hỗ trợ quá trình lắp đặt, vận hành và bảo trì hiệu quả hơn, từ đó đảm bảo độ chính xác và độ bền của thiết bị trong quá trình sử dụng.
