Cấu tạo và nguyên lý hoạt động van bướm điều khiển khí nén

Chi tiết cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van công nghiệp phổ biến nhờ khả năng đóng/mở nhanh, an toàn và dễ dàng tích hợp hệ thống tự động hóa. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo và nguyên lý hoạt động của van bướm khí nén, đồng thời chỉ ra những ưu điểm nổi bật và ứng dụng thực tế của sản phẩm. Đây là tài liệu hữu ích giúp bạn hiểu rõ cách vận hành và lựa chọn đúng loại van bướm khí nén cho hệ thống của mình.

I. Giới thiệu chung về van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van công nghiệp sử dụng bộ truyền động khí nén (pneumatic actuator) để thay thế hoàn toàn thao tác thủ công. Khi cấp khí nén với áp suất từ 3 – 8 bar, bộ truyền động sẽ chuyển đổi năng lượng khí nén thành lực cơ học, tác động lên trục van và xoay cánh bướm theo góc 0°–90°. Nhờ đó, quá trình đóng/mở hoặc điều tiết lưu lượng được thực hiện tự động, nhanh chóng và chính xác mà không cần sự can thiệp trực tiếp của người vận hành.

So với các dòng van bướm tay gạt hoặc tay quay truyền thống, van bướm khí nén có ưu thế vượt trội về tốc độ và độ an toàn, thời gian đóng/mở van chỉ từ 1–2 giây nhanh hơn nhiều so với van bướm điện (10–20 giây). Ngoài ra, do sử dụng khí nén thay vì điện, van hoạt động an toàn trong môi trường dễ cháy nổ, nhiều bụi hoặc có hơi ẩm cao, nơi mà các thiết bị điện có thể gây nguy cơ chập cháy.

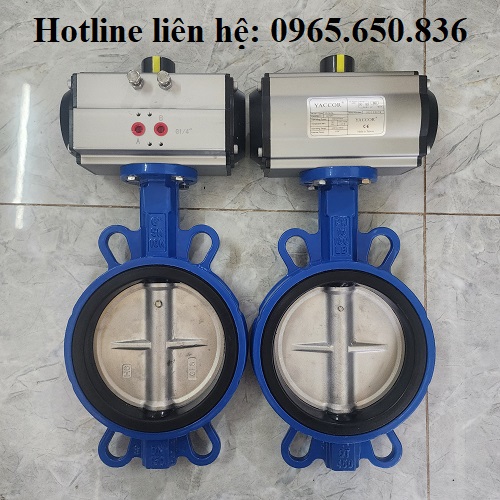

Van bướm điều khiển khí nén.

Một ưu điểm quan trọng khác là khả năng tích hợp cao với hệ thống tự động hóa công nghiệp. Van bướm khí nén có thể lắp thêm hộp công tắc hành trình (Limit Switch Box), van điện từ khí nén (solenoid valve), bộ lọc điều áp để kết nối với PLC, SCADA hoặc hệ thống điều khiển tập trung. Điều này biến van bướm khí nén không chỉ là một thiết bị cơ khí đơn thuần, mà là một phần trong giải pháp tự động hóa đồng bộ, giúp nâng cao hiệu suất vận hành và giảm chi phí nhân công.

Với những đặc tính trên, van bướm điều khiển khí nén ngày càng được ứng dụng rộng rãi trong nhiều ngành như xử lý nước thải, hệ thống HVAC và PCCC, công nghiệp thực phẩm, đồ uống, dược phẩm, hóa chất, xi măng, khai khoáng, dầu khí và năng lượng. Có thể nói, đây là dòng van bướm tối ưu cho những hệ thống yêu cầu vận hành tốc độ cao, độ an toàn lớn và khả năng điều khiển linh hoạt.

II. Chi tiết cấu tạo van bướm điều khiển khí nén

Van bướm khí nén được cấu thành từ hai bộ phận chính: thân van bướm và bộ truyền động khí nén (pneumatic actuator). Sự kết hợp này cho phép van vận hành tự động, nhanh chóng và chính xác trong nhiều môi trường công nghiệp.

A. Cấu tạo thân van bướm cơ

Đây là phần tiếp xúc trực tiếp với lưu chất, chịu trách nhiệm đóng/mở hoặc điều tiết dòng chảy. Các chi tiết cơ bản gồm:

- Thân van: thường chế tạo bằng gang cầu, inox 304/316, thép carbon hoặc nhựa uPVC, tùy theo môi trường làm việc. Kiểu kết nối phổ biến là wafer (kẹp giữa 2 mặt bích), lug (có tai bắt bulong) hoặc mặt bích tiêu chuẩn JIS, DIN, ANSI. Thiết kế thân quyết định khả năng chịu áp, độ bền và tính tương thích với hệ thống.

- Cánh van (đĩa bướm): có hình tròn, xoay quanh trục để kiểm soát dòng chảy. Vật liệu phổ biến là inox hoặc gang phủ epoxy, nhựa kỹ thuật. Đây là bộ phận chính tác động trực tiếp lên lưu chất, đòi hỏi khả năng chống ăn mòn và chịu áp lực.

- Trục van: trục kim loại nối giữa cánh bướm và actuator. Khi bộ truyền động xoay, trục sẽ kéo cánh van quay 90°. Thường làm bằng thép không gỉ hoặc hợp kim cường lực để đảm bảo độ bền.

- Gioăng làm kín: vòng đệm cao su/nhựa kỹ thuật (EPDM, PTFE, NBR) bao quanh cánh van, giúp tạo độ kín khít khi đóng và chống rò rỉ. Lựa chọn seat phù hợp sẽ quyết định khả năng chịu nhiệt, chịu hóa chất hoặc chịu dầu.

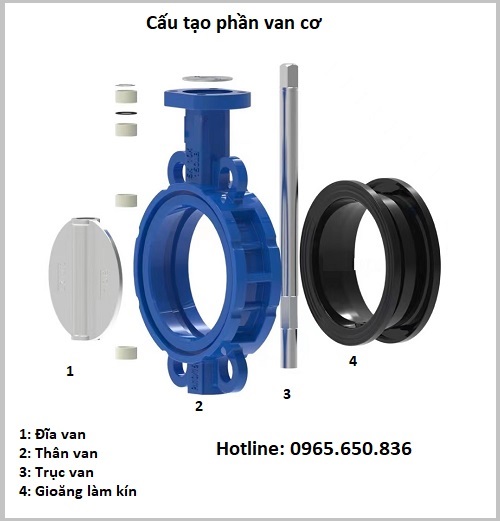

Cấu tạo thân van bướm cơ.

B. Cấu tạo bộ truyền động khí nén (Pneumatic Actuator)

Đây là trái tim của van, có nhiệm vụ chuyển đổi áp suất khí nén thành chuyển động xoay. Cấu tạo gồm:

- Thân actuator: chế tạo bằng hợp kim nhôm sơn tĩnh điện, nhẹ, chống ăn mòn và chịu được môi trường công nghiệp khắc nghiệt.

- Piston kép hoặc piston đơn: di chuyển nhờ khí nén, truyền lực xuống cơ cấu bánh răng. Piston kép cho lực mạnh và đều, còn piston đơn thường kết hợp lò xo hồi.

- Thanh răng – bánh răng: cơ chế truyền động biến chuyển động tịnh tiến của piston thành chuyển động xoay của trục van.

- Lò xo đàn hồi: Dùng trong actuator tác động đơn, giúp van tự động trở về trạng thái mặc định (đóng hoặc mở) khi ngắt khí nén → đảm bảo an toàn cho hệ thống.

- Cổng khí nén: Nơi kết nối khí nén áp lực 3–8 bar từ hệ thống vào actuator, với dòng tác động đơn sẽ có 1 cổng kết nối, dòng tác động kép sẽ có 2 cổng.

- Phụ kiện điều khiển đi kèm:

• Limit Switch Box: hiển thị và phản hồi tín hiệu trạng thái van (mở/đóng).
• Van điện từ khí nén (Solenoid valve 5/2, 3/2): điều khiển cấp/ngắt khí nén vào actuator.
• Bộ lọc khí – điều áp – bôi trơn (FRL): xử lý khí nén trước khi cấp vào, đảm bảo chất lượng khí ổn định.

Cấu tạo bộ điều khiển khí nén.

III. Nguyên lý hoạt động van bướm điều khiển khí nén

Van bướm điều khiển khí nén hoạt động dựa trên áp suất khí nén (3–8 bar) cấp vào bộ truyền động, khi có tín hiệu điều khiển, khí nén được đưa vào buồng piston, tạo ra lực đẩy làm piston dịch chuyển. Chuyển động này thông qua cơ cấu thanh răng – bánh răng sẽ biến thành chuyển động quay, truyền xuống trục van để xoay cánh bướm. Nhờ đó, cánh bướm có thể xoay từ 0° đến 90°, thực hiện chức năng đóng kín, mở hoàn toàn hoặc mở một phần để điều tiết lưu lượng dòng chảy theo nhu cầu của hệ thống.

Tùy vào loại actuator, van có hai cơ chế vận hành khác nhau là tác động đơn và tác động kép. Với tác động kép, khí nén được cấp vào cả hai phía piston và khi ngừng cấp, van sẽ dừng tại vị trí hiện tại. Trong khi đó, tác động đơn được tích hợp lò xo hồi, giúp van tự động trở về trạng thái ban đầu (thường là đóng) khi mất khí nén. Cơ chế này đảm bảo an toàn cho hệ thống trong trường hợp xảy ra sự cố, nhờ nguyên lý vận hành này, van bướm khí nén có tốc độ đóng/mở rất nhanh (1–2 giây), hoạt động chính xác, ổn định và đặc biệt phù hợp trong môi trường dễ cháy nổ hoặc các ngành công nghiệp yêu cầu mức độ an toàn cao.
