Cấu tạo van bướm điều khiển điện

Tìm hiểu chi tiết cấu tạo van bướm điều khiển điện - Đặc điểm nổi bật cấu tạo dòng van này

Van bướm điều khiển điện là 1 trong những dòng van phổ biến nhất trên thị trường hiện nay, cấu tạo van bướm điều khiển điện là yếu tố quan trọng giúp thiết bị này được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp. Bài viết dưới đây sẽ phân tích chi tiết từng bộ phận cấu thành của van, làm rõ đặc điểm nổi bật trong thiết kế và chỉ ra những ưu điểm vượt trội so với các dòng van khác. Đây sẽ là tài liệu hữu ích cho những ai đang tìm hiểu hoặc lựa chọn van bướm điện cho công trình và dự án của mình.

I. Giới thiệu chung về van bướm điều khiển điện

Van bướm điều khiển điện là sự kết hợp giữa van bướm truyền thống và bộ truyền động điện (Electric Actuator). Nếu như van bướm tay gạt hoặc tay quay yêu cầu thao tác thủ công thì với bộ điều khiển điện, toàn bộ quá trình đóng/mở hoặc điều tiết dòng chảy đều được tự động hóa chỉ bằng tín hiệu điện.

Cơ chế hoạt động cơ bản của thiết bị này khá đơn giản: khi cấp nguồn điện, motor trong bộ truyền động quay và tác động trực tiếp lên trục van, khiến cánh bướm xoay theo góc 0–90°. Nhờ đó, người vận hành có thể điều khiển trạng thái đóng, mở hoàn toàn hoặc điều tiết lưu lượng một cách chính xác mà không cần can thiệp thủ công.

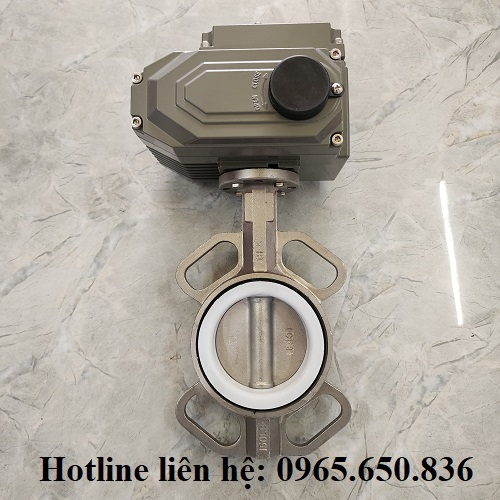

Cấu tạo van bướm điện.

Điểm khiến dòng van này được ưa chuộng chính là thiết kế gọn gàng, cấu tạo hợp lý và khả năng vận hành hiệu quả. Với cấu tạo ít chi tiết cơ khí hơn so với van cổng hay van cầu, van bướm điều khiển điện vừa dễ lắp đặt, vừa giảm chi phí bảo trì. Đồng thời, việc gắn actuator điện biến sản phẩm này trở thành giải pháp hiện đại, dễ dàng kết nối với hệ thống điều khiển trung tâm như PLC hay SCADA.

II. Chi tiết cấu tạo van bướm điều khiển điện

Một bộ van bướm điều khiển điện hoàn chỉnh được hình thành từ hai phần chính: thân van bướm và bộ truyền động điện (Actuator).

A. Cấu tạo van bướm cơ

Đây là phần trực tiếp tiếp xúc và kiểm soát dòng chảy trong đường ống, được thiết kế chắc chắn, gồm các bộ phận:

- Thân van: chế tạo từ các vật liệu như gang, inox, thép hoặc nhựa, thân van có nhiệm vụ nâng đỡ toàn bộ kết cấu, chịu tác động áp lực dòng chảy và lực từ bộ truyền động truyền xuống.

- Cánh van (đĩa van): có hình tròn, nằm trong tiết diện đường ống, khi xoay 90°, cánh van sẽ mở hoặc đóng dòng chảy, cánh thường làm bằng inox hoặc gang phủ epoxy để tăng khả năng chống ăn mòn.

- Trục van: bộ phận truyền lực từ actuator đến cánh van, trục thường chế tạo từ thép không gỉ, chịu được lực xoắn lớn, đảm bảo quá trình đóng/mở diễn ra trơn tru.

- Gioăng làm kín (Seat): được lắp sát bề mặt tiếp xúc giữa cánh van và thân van, vật liệu seat thường là EPDM, PTFE, NBR để đảm bảo độ kín tuyệt đối, chống rò rỉ và phù hợp nhiều loại lưu chất (nước, hóa chất, khí).

- Bạc lót và vòng đệm: hỗ trợ giảm ma sát khi trục xoay, tăng độ bền và hạn chế hao mòn trong quá trình vận hành lâu dài.

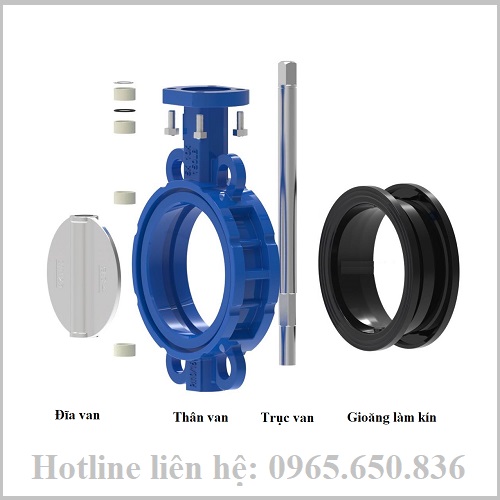

Cấu tạo van bướm cơ.

Nhờ thiết kế này, thân van bướm vừa đảm bảo chắc chắn, vừa duy trì độ kín tốt, phù hợp cho nhiều môi trường làm việc từ nước sạch đến hóa chất ăn mòn.

B. Cấu tạo bộ truyền động điện (Actuator)

Đây là phần điều khiển, biến tín hiệu điện thành chuyển động cơ học để xoay cánh van. Bộ truyền động thường được đặt trong một vỏ bảo vệ kín, gồm:

- Motor điện: trái tim của actuator, sử dụng nguồn điện 24V, 220V hoặc 380V tùy loại, motor sinh ra chuyển động quay ban đầu để truyền xuống trục van.

- Bộ bánh răng giảm tốc: nằm giữa motor và trục van, nhiệm vụ chính là giảm tốc độ quay, đồng thời tăng mô-men xoắn, giúp van đóng/mở êm ái và ổn định ngay cả khi kích thước lớn.

- Công tắc hành trình (Limit Switch): được lắp đặt để xác định chính xác điểm đóng và mở của van, khi van đã đạt đến vị trí mong muốn, công tắc ngắt điện, bảo vệ motor khỏi quá tải.

- Vỏ bảo vệ: thường làm bằng hợp kim nhôm sơn tĩnh điện, đạt chuẩn IP65 – IP67, có khả năng chống bụi, chống nước, chịu được điều kiện ngoài trời.

- Bộ hiển thị trạng thái: là cửa sổ nhỏ hoặc núm chỉ báo, cho phép người vận hành dễ dàng nhận biết van đang ở trạng thái OPEN hay CLOSE.

- Tùy chọn mở rộng: ở một số model cao cấp, actuator có thêm mô-đun điều khiển tuyến tính (nhận tín hiệu 4–20mA hoặc 0–10V) và tín hiệu phản hồi vị trí để kết nối với hệ thống PLC, SCADA.

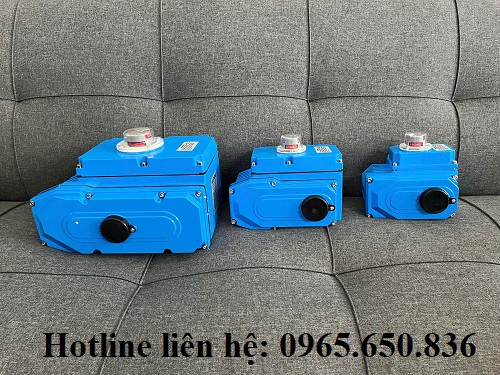

Bộ điều khiển điện.

Nhờ sự kết hợp hài hòa giữa thân van và actuator, van bướm điều khiển điện có thể vận hành tự động – chính xác – an toàn, đáp ứng yêu cầu trong nhiều ngành công nghiệp hiện đại.

III. Đặc điểm nổi bật của cấu tạo van bướm điều khiển điện

So với các dòng van khác (van bi, van cổng, van cầu), cấu tạo của van bướm điều khiển điện có nhiều ưu điểm:

• Thiết kế đơn giản - ít chi tiết - giảm chi phí sản xuất, dễ bảo trì.
• Kích thước gọn nhẹ - không chiếm nhiều không gian lắp đặt, phù hợp đường ống lớn.
• Cánh bướm dạng đĩa tròn - cho phép đóng/mở nhanh chỉ với góc quay 90°.
• Kết hợp actuator điện - vận hành tự động, dễ tích hợp PLC, SCADA.
• Gioăng làm kín toàn vòng (Seat) - đảm bảo độ kín tốt hơn trong môi trường áp lực trung bình.
• Khả năng tùy biến cao - dùng được nhiều loại vật liệu (gang, inox, nhựa), điện áp (24V, 220V, 380V), kiểu kết nối (wafer, mặt bích).

Nhờ đặc điểm cấu tạo này, van bướm điện thường được ưu tiên trong các hệ thống cần điều khiển từ xa, an toàn, tiết kiệm chi phí và vận hành tin cậy.

IV. Kết luận cho vài viết và bài học rút ra

Qua bài viết, có thể thấy rằng cấu tạo van bướm điều khiển điện là yếu tố then chốt quyết định đến hiệu quả vận hành của thiết bị. Từ thân van, cánh bướm, trục truyền động cho đến bộ actuator điện, mỗi chi tiết đều có vai trò quan trọng trong việc đảm bảo sự ổn định, độ kín khít và tuổi thọ lâu dài của van.

Thông qua việc phân tích cấu tạo, chúng ta nhận thấy dòng van này sở hữu nhiều ưu điểm vượt trội so với các loại van công nghiệp khác: thiết kế gọn nhẹ, đóng mở nhanh, dễ lắp đặt, chi phí hợp lý và khả năng tự động hóa cao. Chính vì vậy, van bướm điều khiển điện ngày càng được ứng dụng rộng rãi trong các hệ thống xử lý nước, hóa chất, thực phẩm, HVAC và nhiều ngành công nghiệp quan trọng khác.

Điều quan trọng là trước khi lựa chọn sản phẩm, khách hàng cần tìm hiểu kỹ về thông số kỹ thuật và chi tiết cấu tạo. Việc nắm rõ vật liệu chế tạo, điện áp điều khiển, kiểu kết nối hay đặc tính làm kín sẽ giúp bạn chọn đúng dòng van phù hợp với môi trường làm việc. Nhờ đó, hệ thống không chỉ hoạt động an toàn, bền bỉ mà còn tiết kiệm đáng kể chi phí bảo trì, thay thế về lâu dài.
