Nguyên lý hoạt động van bướm điều khiển điện

Nguyên lý hoạt động của van bướm điều khiển điện là yếu tố quan trọng giúp người dùng hiểu rõ cách thiết bị này vận hành và ứng dụng trong thực tế. Bài viết dưới đây sẽ phân tích chi tiết nguyên lý làm việc của van bướm điện ở hai chế độ ON/OFF và tuyến tính, từ đó giúp bạn có cái nhìn đầy đủ hơn để lựa chọn đúng sản phẩm cho hệ thống công nghiệp của mình.

I. Giới thiệu chung về van bướm điều khiển điện

Van bướm điều khiển điện là một thiết bị tự động hóa quan trọng trong hệ thống đường ống công nghiệp, được thiết kế để thực hiện thao tác đóng, mở hoặc điều tiết dòng chảy một cách chính xác. Van được cấu thành từ hai phần chính: thân van bướm chịu trách nhiệm tiếp xúc trực tiếp với lưu chất, và bộ truyền động điện (Electric Actuator) đảm nhận việc tạo lực xoay trục.

Khi có tín hiệu điện cấp vào, actuator sẽ chuyển đổi năng lượng điện thành chuyển động cơ học, tác động trực tiếp đến trục và làm cánh bướm xoay từ 0° đến 90°. Chính nhờ cơ chế này mà quá trình vận hành van trở nên tự động, nhanh chóng và ổn định, thay thế hoàn toàn cho thao tác thủ công truyền thống.

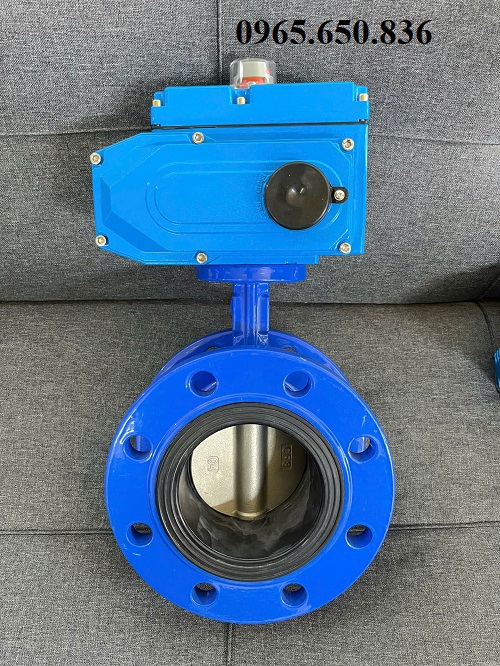

Van bướm điện mặt bích.

Để khai thác tối đa hiệu quả sử dụng, người vận hành cần nắm rõ nguyên lý hoạt động của van bướm điện. Đây là yếu tố then chốt giúp lựa chọn đúng loại van phù hợp, vận hành an toàn và tối ưu hiệu quả cho toàn bộ hệ thống công nghiệp.

II. Nguyên lý hoạt động của van bướm điều khiển điện

Van bướm điều khiển điện có 2 dạng hoạt động chính là điều khiển ON OFF và điều khiển tuyến tính, mỗi dạng điều khiển sẽ có cách thức vận hành khác nhau. Dưới đây là nguyên lý hoạt động của từng loại, mời quý vị theo dõi chi tiết.

A. Nguyên lý hoạt động của van bướm điều khiển điện ON/OFF

Ở dạng ON/OFF, van bướm điện hoạt động theo nguyên tắc đóng hoàn toàn hoặc mở hoàn toàn. Khi cấp điện áp (24V, 220V hoặc 380V) cho bộ truyền động, motor khởi động và thông qua hệ thống bánh răng giảm tốc truyền lực xuống trục van. Trục xoay làm cánh bướm quay 90° để mở hoàn toàn hoặc trở lại 0° để đóng kín dòng chảy.

Trong quá trình này, công tắc hành trình sẽ ngắt điện khi van đạt đến điểm cuối, giúp motor dừng lại, tránh quá tải. Dạng ON/OFF thường được ứng dụng trong hệ thống chỉ cần hai trạng thái vận hành, không yêu cầu điều tiết lưu lượng, ví dụ: đóng mở nước, khí nén, PCCC.

B. Nguyên lý hoạt động của van bướm điều khiển điện tuyến tính (Modulating)

Với dạng tuyến tính, ngoài hai trạng thái đóng/mở hoàn toàn, van có khả năng điều chỉnh cánh bướm ở nhiều góc mở khác nhau (10%, 30%, 50%, 70%…). Bộ truyền động điện được tích hợp thêm mô-đun điều khiển tín hiệu (4–20mA hoặc 0–10V), cho phép van nhận lệnh từ hệ thống PLC, SCADA để điều tiết lưu lượng chính xác.

Khi tín hiệu điều khiển thay đổi, motor sẽ quay đến đúng vị trí góc mở mong muốn, và cánh bướm sẽ đứng yên tại vị trí đó. Cơ chế này giúp van hoạt động giống như một thiết bị điều tiết dòng chảy, phù hợp trong các hệ thống xử lý nước, HVAC, sản xuất thực phẩm, hóa chất – nơi cần kiểm soát lưu lượng linh hoạt chứ không chỉ đóng/mở.

III. Sở đồ nguyên lý làm việc tổng quan của van bướm điều khiển điện

Quy trình vận hành của van bướm điều khiển điện là sự phối hợp liên tục giữa tín hiệu điện, bộ truyền động , cơ cấu cơ khí, có thể mô tả theo chuỗi sau:

Tín hiệu điện → Actuator → Motor → Hộp số → Trục van → Cánh bướm → Điều tiết lưu lượng

- Tín hiệu điện: Van bướm điện nhận lệnh từ hệ thống điều khiển trung tâm (PLC, SCADA, công tắc điện). Với tín hiệu ON/OFF, van đóng hoặc mở hoàn toàn. Với tín hiệu analog (4–20mA, 0–10V), van có thể điều tiết theo góc mở mong muốn. Đây là mệnh lệnh khởi động cho toàn bộ quá trình vận hành.

- Actuator (Bộ truyền động điện): Khi có tín hiệu, actuator kích hoạt. Đây là bộ phận trung tâm, gồm motor điện, hộp số, công tắc hành trình và mạch điều khiển. Actuator chuyển đổi năng lượng điện thành chuyển động xoay, truyền xuống trục và cánh bướm.

- Motor điện: Motor tạo ra chuyển động quay ban đầu. Khi có dòng điện chạy qua, motor sinh mô-men xoắn, là nguồn động lực để xoay trục van và cánh bướm.

- Hộp số (Gearbox): Hộp số giảm tốc độ quay nhưng tăng mô-men xoắn, giúp van bướm có đủ lực xoay cánh ngay cả khi đường ống có áp lực lớn. Nhờ vậy, van vận hành ổn định và tuổi thọ cao hơn.

- Trục van (Stem): Trục nối actuator với cánh bướm. Khi hộp số truyền lực, trục xoay đồng bộ, dẫn động cánh bướm. Vật liệu thường là inox hoặc thép hợp kim để chịu lực và chống ăn mòn.

- Cánh bướm (Disc): Là bộ phận trực tiếp chặn hoặc cho phép dòng chảy đi qua. Khi trục xoay 90°, cánh bướm song song với dòng chảy → van mở hoàn toàn. Khi cánh vuông góc với dòng chảy → van đóng kín. Với chế độ tuyến tính, cánh có thể mở ở các góc trung gian (30°, 45°, 60°) để điều tiết lưu lượng.

- Điều tiết lưu lượng: Khi cánh bướm thay đổi góc mở, tiết diện lưu chất qua van cũng thay đổi, giúp hệ thống điều chỉnh chính xác lưu lượng và áp suất. Nhờ vậy, van bướm điện không chỉ đóng/mở nhanh chóng mà còn kiểm soát tốt dòng chảy trong nhiều điều kiện công nghiệp.

>>> Nhờ chu trình phối hợp này, van bướm điều khiển điện vận hành trơn tru, kín khít, dễ tích hợp với hệ thống tự động hóa, phù hợp cho các lĩnh vực như xử lý nước, HVAC, PCCC, dầu khí hay công nghiệp hóa chất.

IV. Các dòng van bướm điều khiển điện nổi bật trên thị trường hiện nay

• Van bướm inox điều khiển điện
• Van bướm gang điều khiển điện
• Van bướm thân gang cánh inox điều khiển điện
• Van bướm nhựa điều khiển điện
• Van bướm vi sinh điều khiển điện
• Van bướm điều khiển điện 24V
• Van bướm điều khiển điện 200V
• Van bướm điều khiển điện OFF
• Van bướm điều khiển điện tuyến tính
• Van bướm điều khiển điện Hàn Quốc
• Van bướm điều khiển điện Đài Loan
• Van bướm điều khiển điện Nhật Bản
• Van bướm điều khiển điện Trung Quốc
• Van bướm điều khiển điện EU

>>> Nguyên lý hoạt động của van bướm điều khiển điện dựa trên sự kết hợp giữa motor điện, hệ thống giảm tốc và trục truyền động để xoay cánh bướm từ 0–90°. Nhờ đó, van có thể đóng/mở nhanh chóng, điều tiết lưu lượng chính xác và dễ dàng tích hợp với hệ thống tự động hóa.
