Van 3 ngã khí nén là gì?

I. Giới thiệu chung về van 3 ngã khí nén

Trong hệ thống đường ống công nghiệp, việc điều khiển dòng chảy không chỉ dừng lại ở chức năng đóng/mở mà còn bao gồm cả việc chuyển hướng hoặc phối trộn lưu chất. Nếu như van 2 ngã khí nén chỉ cho phép dòng chảy đi theo một hướng duy nhất (mở hoặc đóng), thì van 3 ngã khí nén lại mang đến giải pháp linh hoạt hơn nhiều nhờ khả năng chia, trộn hoặc chuyển hướng dòng chảy giữa ba cửa kết nối.

Điểm đặc biệt của loại van này nằm ở sự kết hợp giữa van bi 3 ngã và bộ truyền động khí nén (pneumatic actuator), bộ actuator sử dụng áp suất khí nén (thường 3–8 bar) để xoay bi van, giúp quá trình đóng/mở hoặc đổi hướng dòng chảy diễn ra hoàn toàn tự động chỉ trong 1–2 giây. Chính vì vậy, van 3 ngã khí nén không những đảm bảo tốc độ vận hành nhanh, mà còn mang lại độ tin cậy và an toàn cao, đặc biệt trong môi trường dễ cháy nổ hoặc hệ thống đòi hỏi phản ứng tức thì.

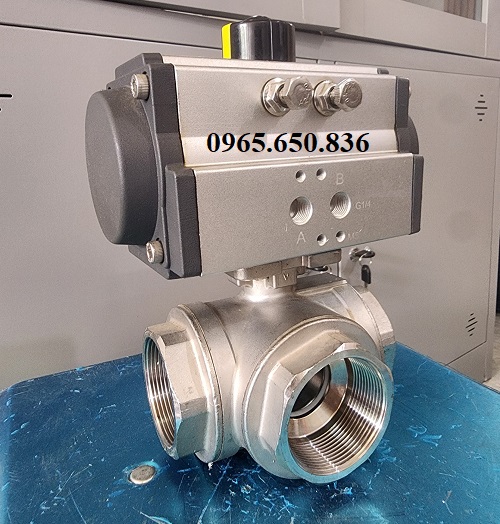

Van khí nén 3 ngã.

Nhờ vào khả năng này, van 3 ngã khí nén được xem như một lựa chọn lý tưởng cho những hệ thống cần thay đổi hướng lưu chất thường xuyên, ví dụ như trạm xử lý nước, dây chuyền phối trộn hóa chất, hệ thống sản xuất thực phẩm – dược phẩm hoặc các nhà máy năng lượng. Không chỉ tiết kiệm nhân công, loại van này còn giúp nâng cao hiệu quả điều khiển, giảm nguy cơ sự cố và kéo dài tuổi thọ toàn bộ hệ thống.

II. Cấu tạo và nguyên lý hoạt động của van 3 ngã khí nén

A. Cấu tạo của van 3 ngã điều khiển khí nén

Một bộ van ba ngã khí nén được ghép từ hai thành phần chính: thân van 3 ngã và bộ truyền động khí nén (pneumatic actuator).

- Thân van 3 ngã (3-way ball valve): Có ba cửa kết nối và bi van được khoan lỗ hình L (L-port) hoặc T (T-port). Chế tạo từ các chất liệu cao cấp như inox, gang, thép, nhựa,... mỗi dạng chất liệu sẽ phù hợp với mỗi môi trường hệ thống đường ống khác nhau, thiết kế theo từng dạng kết nối đường ống như nối ren và nối mặt bích.

• Với bi L-port: điều khiển chuyển hướng dòng chảy sang 2 cửa khác nhau.
• Với bi T-port: cho phép chia dòng ra hai hướng cùng lúc hoặc phối trộn dòng từ hai cửa vào một.

- Bộ truyền động khí nén (Pneumatic Actuator): Là phần tạo lực xoay, sử dụng khí nén áp suất từ 3 – 8 bar để vận hành trục van. Có 2 cơ chế tác động đơn (spring return) – tự hồi về vị trí mặc định khi ngắt khí và tác động kép (double acting) – chỉ xoay khi có khí, giữ nguyên vị trí khi ngắt.

Cấu tạo van 3 ngã khí nén.

Actuator thường làm bằng hợp kim nhôm phủ sơn tĩnh điện, chống ăn mòn. Bên trong gồm piston, cơ cấu rack & pinion, lò xo hồi (nếu là tác động đơn).

B. Nguyên lý hoạt động của van 3 ngã điều khiển khí nén

Khi cấp khí nén vào actuator, áp lực khí sẽ đẩy piston di chuyển. Cơ cấu rack & pinion biến chuyển động tịnh tiến của piston thành chuyển động quay, từ đó xoay trục van và bi van. Tùy theo bi van dạng L-port hay T-port, dòng chảy sẽ được điều khiển khác nhau:

• Bi L-port: Cho phép chọn hướng dòng chảy đi qua 2 cửa bất kỳ, phù hợp khi cần phân tuyến lưu chất.
• Bi T-port: Cho phép chia dòng ra 2 nhánh cùng lúc hoặc phối trộn từ 2 nhánh vào 1, rất hữu ích trong hệ thống phối trộn hoặc phân phối.

Van có thể vận hành ở chế độ ON/OFF (đóng/mở hoàn toàn) hoặc tuyến tính (điều tiết theo góc xoay). Nhờ đó, ngoài việc phân hướng, van còn có thể điều chỉnh lưu lượng theo yêu cầu của hệ thống.

Nếu dùng actuator tác động đơn, van sẽ tự động trở về trạng thái mặc định khi ngắt khí – đảm bảo an toàn trong trường hợp sự cố. Với actuator tác động kép, van giữ nguyên trạng thái đến khi cấp khí nén ngược lại.

>>> Nhờ cấu tạo thông minh và nguyên lý linh hoạt, van 3 ngã điều khiển khí nén có thể hoạt động ổn định trong nhiều ứng dụng: từ cấp thoát nước, phối trộn hóa chất, đến điều khiển dòng hơi hoặc khí trong các nhà máy công nghiệp.

III. Các dòng van 3 ngã khí nén phổ biến trên thị trường hiện nay

Van khí nén 3 ngã có nhiều loại khác nhau, mỗi loại sẽ có những đặc điểm nổi bật riêng phù hợp với từng như cầu sử dụng khác nhau của các hệ thống đường ống.

1. Phân loại theo nguyên lý hoạt động của van

• Van 3 ngã khí nén tác động đơn
• Van 3 ngã khí nén tác động kép
• Van 3 ngã khí nén ON OFF
• Van 3 ngã khí nén tuyến tính

2. Phân loại theo chất liệu sản xuất van cơ

• Van inox 3 ngã khí nén
• Van gang 3 ngã khí nén
• Van thép 3 ngã khí nén
• Van nhựa 3 ngã khí nén

3. Phân loại theo dạng thiết kế của van

• Van 3 ngã khí nén nối ren
• Van 3 ngã khí nén mặt bích
• Van 3 ngã khí nén dạng chứ T
• Van 3 ngã khí nén dạng chứ L

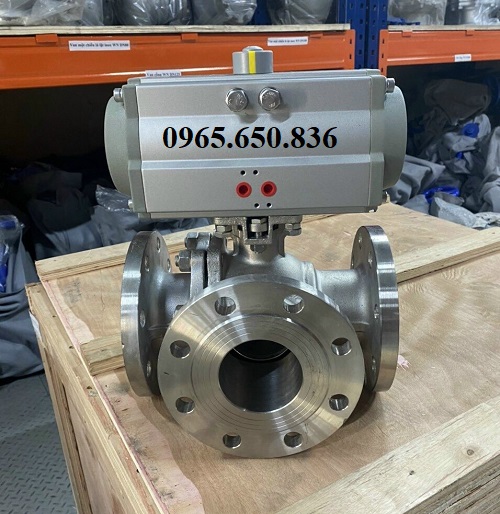

Van 3 ngã khí nén mặt bích.

>>> Tìm hiểu thêm về các dòng van khí nén khác: Van bi điều khiển khí nén

IV. Đặc điểm nổi bật của van 3 ngã khí nén

- Khả năng phân luồng và phối trộn linh hoạt: Khác với van bi 2 ngã, van bi 3 ngã khí nén có thể vừa chuyển hướng dòng chảy (L-port) vừa chia hoặc trộn dòng (T-port). Điều này giúp hệ thống vận hành linh hoạt hơn nhiều.

- Vận hành hoàn toàn tự động, tốc độ nhanh: Nhờ bộ truyền động khí nén, van chỉ cần 1–2 giây để xoay bi van, nhanh hơn hẳn so với van điều khiển điện. Đây là ưu điểm lớn cho các hệ thống cần phản ứng tức thì.

- An toàn trong môi trường khắc nghiệt: Van vận hành bằng khí nén, không sinh tia lửa điện và không phát nhiệt, nên rất phù hợp cho môi trường dễ cháy nổ, có hóa chất bay hơi hoặc áp suất cao.

- Thiết kế đa dạng, phù hợp nhiều hệ thống: Van có nhiều loại vật liệu (inox, thép, nhựa, đồng) và kiểu kết nối (ren, mặt bích, clamp), nhờ đó đáp ứng tốt từ ngành dân dụng đến công nghiệp nặng.

- Độ kín khít cao, ít rò rỉ: Bi van được gia công chính xác kết hợp với gioăng PTFE, EPDM giúp van đóng mở trơn tru, kín tuyệt đối, giảm thiểu thất thoát lưu chất ngay cả khi áp lực lớn.

- Dễ dàng tích hợp vào hệ thống tự động hóa: Van có thể lắp kèm solenoid valve, limit switch box, FRL, cho phép kết nối trực tiếp với PLC, SCADA, BMS, đáp ứng xu hướng công nghiệp 4.0.

- Chi phí hợp lý – tuổi thọ cao: So với nhiều loại van tự động khác, van 3 ngã khí nén có giá thành hợp lý, vận hành bền bỉ, ít hỏng hóc, chi phí bảo trì thấp, mang lại hiệu quả lâu dài cho doanh nghiệp.

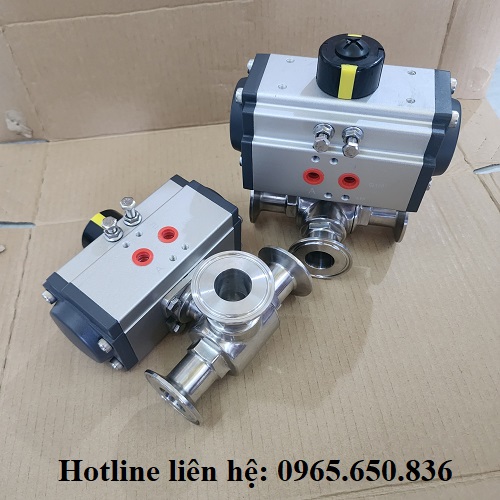

Van ba ngã khí nén.

V. Ứng dụng thực tế của van 3 ngã khí nén trong hệ thống đường ống

Van khí nén ba ngã được ứng dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp khác nhau, nhờ vào khả năng điều khiển tự động bằng khí nén giúp hệ thống hoạt động ổn định hơn.

• Ứng dụng 1: Sử dụng trong các hệ thống đường ống xử lý nước, hệ thống nước thải.
• Ứng dụng 2: Sử dụng trong các hệ thống chế biến thực phẩm, đồ uống, dược phẩm.
• Ứng dụng 3: Sử dụng trong các ngành công nghiệp hóa chất, các hệ thống dung môi sản xuất hóa chất.
• Ứng dụng 4: Sử dụng trong các ngành công nghiệp dầu khí, hệ thống năng lượng, khí đốt, dầu thô và hơi nóng.
• Ứng dụng 5: Sử dụng trong các hệ thống điều hòa không khí HVAC, hệ thống thông gió, hệ thống PCCC.
• Ứng dụng 6: Sử dụng trong các ngành công nghiệp sản xuất xi măng, khai khoáng và luyện kim.
