Van bi điều khiển khí nén là gì?

Trong bối cảnh các ngành công nghiệp hiện đại ngày càng đòi hỏi sự tự động hóa, tốc độ và độ chính xác cao, việc điều khiển dòng chảy trong hệ thống đường ống không thể chỉ dựa vào thao tác thủ công. Những công nghệ cũ như van tay gạt hay tay quay thường chậm chạp, tốn sức và không phù hợp trong môi trường sản xuất liên tục. Đây chính là lý do van bi điều khiển khí nén ra đời và nhanh chóng trở thành lựa chọn hàng đầu trong nhiều lĩnh vực.

I. Giới thiệu chung – Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén là thiết bị kết hợp giữa thân van bi – với viên bi có lỗ khoan xuyên tâm để cho phép hoặc ngăn dòng chảy, và bộ truyền động khí nén (pneumatic actuator) bộ phận sử dụng áp lực khí nén để xoay trục van. Khi nhận tín hiệu khí, actuator ngay lập tức tạo lực xoắn xoay bi van từ 0° đến 90°, hoàn tất chu trình đóng hoặc mở chỉ trong 1–2 giây. Tốc độ này vượt trội hơn hẳn so với van bi điện, vốn mất 10–20 giây để hoàn thành cùng một thao tác.

Điểm đặc biệt của van bi khí nén nằm ở sự an toàn và độ tin cậy. Vì dùng năng lượng khí thay cho điện, thiết bị không phát sinh tia lửa, không sinh nhiệt, nên rất phù hợp trong các môi trường dễ cháy nổ, chứa khí dễ bay hơi hoặc bụi hóa chất. Không chỉ vậy, van còn có thể tích hợp thêm các phụ kiện như van điện từ khí nén, công tắc hành trình, bộ lọc điều áp khí (FRL) để kết nối trực tiếp với hệ thống điều khiển tự động PLC hoặc SCADA.

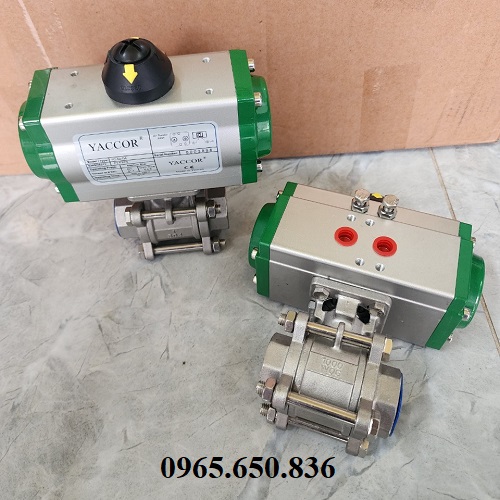

Van bi điều khiển khí nén.

Nhờ những ưu điểm trên, van bi điều khiển khí nén đã và đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp từ xử lý nước, nước thải, hệ thống HVAC, PCCC, cho đến ngành thực phẩm, dược phẩm, hóa chất, dầu khí và năng lượng. Đây không chỉ là một thiết bị đóng/mở đơn thuần, mà còn là một giải pháp tự động hóa thông minh, giúp doanh nghiệp nâng cao hiệu suất, giảm chi phí nhân công và đảm bảo an toàn tuyệt đối cho hệ thống.

II. Đặc điểm nổi bật của van bướm điều khiển khí nén

Van bướm điều khiển khí nén được xem là một trong những dòng van công nghiệp tối ưu nhất hiện nay, nhờ hội tụ nhiều ưu điểm vượt trội so với các loại van khác. Dưới đây là những đặc điểm nổi bật:

- Tốc độ đóng/mở cực nhanh: Chỉ cần 1–2 giây là van có thể chuyển từ trạng thái đóng sang mở hoàn toàn (hoặc ngược lại).

- An toàn trong môi trường đặc thù: Van sử dụng khí nén thay vì điện, không tạo tia lửa, không sinh nhiệt nên an toàn tuyệt đối trong môi trường dễ cháy nổ, nhiều bụi hoặc độ ẩm cao.

- Thiết kế gọn nhẹ dễ lắp đặt: So với van bi khí nén hay van cổng, van bướm khí nén có kích thước nhỏ gọn hơn, trọng lượng nhẹ hơn, rất thuận tiện trong việc lắp đặt ở không gian hẹp, đường ống lớn hoặc hệ thống trên cao.

- Khả năng vận hành linh hoạt: Van có thể hoạt động theo hai chế độ ON/OFF (đóng/mở hoàn toàn) và tuyến tính (điều tiết theo góc mở), nhờ đó, người dùng có thể lựa chọn cách vận hành phù hợp với nhu cầu thực tế.

- Độ kín khít cao, ít rò rỉ: Nhờ thiết kế đĩa bướm kết hợp gioăng làm kín (EPDM, PTFE, NBR), van đảm bảo chống rò rỉ hiệu quả, kể cả trong điều kiện áp lực dòng chảy lớn.

- Chi phí hợp lý hiệu quả lâu dài: So với nhiều loại van tự động khác, van bướm khí nén có giá thành thấp hơn, trong khi vẫn đáp ứng hầu hết yêu cầu công nghiệp. Đây là lựa chọn cân bằng giữa hiệu quả vận hành và chi phí đầu tư.

- Dễ dàng tích hợp vào hệ thống tự động hóa: Van có thể lắp kèm van điện từ khí nén, công tắc hành trình, bộ lọc – điều áp khí (FRL) để kết nối trực tiếp với PLC, SCADA, BMS, giúp nâng cao tính tự động và khả năng giám sát từ xa.

III. Chi tiết thông số kỹ thuật và catalog van bi điều khiển khí nén

A. Bảng thông số kỹ thuật van bi điều khiển khí nén

B. Catalog van bi điều khiển khí nén

Catalog van bi Kitz điều khiển khí nén.

IV. Câu tạo và nguyên lý hoạt động của van bi điều khiển khí nén

Là dòng van được sử dụng khá phổ biến trong các hệ thống đường ống công nghiệp và dân dụng hiện nay, với khả năng điều khiển dòng chảy lưu chất 1 cách linh hoạt với độ chính xác cao. Để hiểu rõ hơn  về dòng van này, hãy cùng chúng tôi tìm hiểu chi tiết về cấu tạo và nguyên lý hoạt động của dòng van này dưới đâu:

B. Chi tiết cấu tạo van bi điều khiển khí nén

Van bi điều khiển khí nén gồm 2 thành phần chính: thân van bi và bộ truyền động khí nén (pneumatic actuator).

• Thân van bi cơ: Được làm từ nhiều chất liệu khác nhau như inox, gang, thép nhựa với đa dạng thiết kế như 2 ngã, 3 ngã, 2 PC, 3PC,…
• Bi van: Có hình dáng dạng cầu, được khoét lỗ xuyên tâm để lưu chất có thể di chuyển qua van 1 cách dễ dàng.
• Trục van: Có dạng hình trụ tròn dài, sản xuất từ chất liệu thép cao cấp có độ cứng cao, chịu được áp lực tác động do đầu khí.
• Gioăng làm kín: Là bộ phận liên kết giữa thân van và bi van, được làm từ chất liệu PTFE có độ đàn hồi tốt và chịu được hóa chất,…
• Bộ điều khiển khí nén: Được xem là bộ não của van bi khí nén, điều khiển hoạt động đóng mở của van, có thể vận hành theo dạng ON/OFF hoặc tuyến tính.

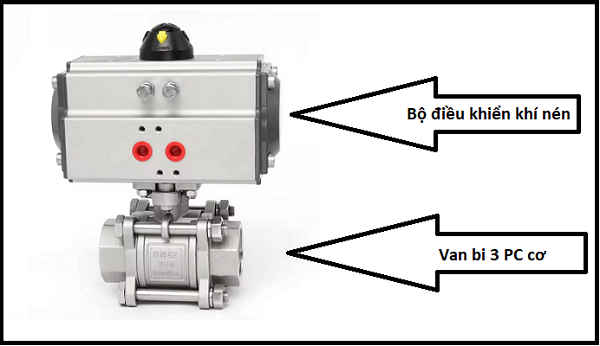

Cấu tạo van bi điều khiển khí nén.

B. Nguyên lý hoạt động của van bi điều khiển khí nén

Van bi điều khiển khí nén có 2 dạng hoạt động chính là tác động đơn và tác động kép, ở mỗi dạng hoạt động dòng van này sẽ có cách vận hành khác nhau. Dưới đây là chi tiết nguyên lý hoạt động của từng dạng.

- Tác động đơn (Spring Return): Khi cấp khí nén, piston trong actuator dịch chuyển, tạo lực xoay làm bi van đóng/mở theo góc 0° – 90°. Khi ngắt khí, lò xo hồi sẽ tự động đẩy piston trở lại vị trí ban đầu, đưa bi van về trạng thái mặc định (thường là đóng). Cơ chế này đảm bảo an toàn cho hệ thống trong trường hợp mất nguồn khí đột ngột.

Tác động kép (Double Acting): Van vận hành nhờ cấp và xả khí nén luân phiên vào hai buồng piston. Cấp khí vào buồng A → van mở, cấp khí vào buồng B → van đóng. Khi ngắt khí hoàn toàn, van giữ nguyên trạng thái hiện tại. Dạng này phù hợp với hệ thống cần độ linh hoạt và nguồn khí nén ổn định.

>>> Ngoài ra dòng van này có thể điều khiển theo dạng tuyến tính, mở đĩa van theo các góc khác nhau để điều tiết lưu lượng dòng chảy trong hệ thống đường ống.

V. Các dòng van bi điều khiển khí nén phổ biến trên thị trường hiện nay

• Van bi inox điều khiển khí nén
• Van bi gang điều khiển khí nén
• Van bi thép điều khiển khí nén
• Van bi nhựa điều khiển khí nén
• Van bi 2 ngã điều khiển khí nén
• Van bi 3 ngã điều khiển khí nén
• Van bi 2pc điều khiển khí nén
• Van bi 3pc điều khiển khí nén
• Van bi nối ren điều khiển khí nén
• Van bi mặt bích điều khiển khí nén
• Van bi điều khiển khí nén tác động đơn
• Van bi điều khiển khí nén tác động kép
• Van bi điều khiển khí nén ON OFF
• Van bi điều khiển khí nén tuyến tính
• Van bi điều khiển khí nén chịu nhiệt độ cao
• Van bi điều khiển khí nén chịu áp lực cao
• Van bi hóa chất điều khiển khí nén
• Van bi điều khiển khí nén Hàn Quốc
• Van bi điều khiển khí nén Nhật Bản
• Van bi điều khiển khí nén Đài Loan

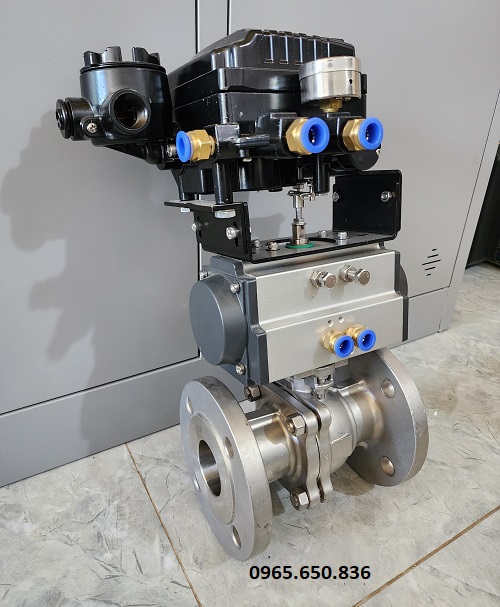

Van bi mặt bích điều khiển khí nén tuyến tính.

Top 5 dòng van bi điều khiển khí nén tốt nhất thị trường hiện nay

- Top 1: Van bi Kitz điều khiển khí nén

- Top 2: Van bi điều khiển khí nén Samwoo

- Top 3: Van bi điều khiển khí nén Jouen

- Top 4: Van bi điều khiển khí nén Haitima

- Top 5: Van bi điều khiển khí nén Yaccor

VI. Đánh giá ưu điểm và ứng dụng thực tế của van bi điều khiển khí nén

A. Ưu điểm nổi bật của van bi điều khiển khí nén

• Tốc độ đóng/mở nhanh chỉ mất 1 đến 2 giây để xoay bi van từ 0° đến 90°, nhanh hơn nhiều so với van bi điện.
• An toàn tuyệt đối vận hành bằng khí nén, không sinh nhiệt, không phát tia lửa điện, phù hợp cho môi trường dễ cháy nổ hoặc chứa khí, bụi và hơi hóa chất.
• Thiết kế nhỏ gọn lắp đặt linh hoạt hơn so với các dòng van công nghiệp khác, van bi khí nén có trọng lượng nhẹ, dễ dàng lắp ở nhiều vị trí khác nhau, kể cả trên đường ống kích thước lớn.
• Độ kín khít cao bi van và gioăng làm kín (PTFE, EPDM, NBR) đảm bảo chống rò rỉ lưu chất hiệu quả, kể cả khi hệ thống chịu áp lực cao.
• Tích hợp dễ dàng với hệ thống tự động hóa, có thể kết hợp van điện từ khí nén, công tắc hành trình và bộ điều khiển để kết nối trực tiếp với PLC, SCADA, BMS, đáp ứng xu hướng công nghiệp 4.0.
• Chi phí hợp lý giá thành đầu tư ban đầu và bảo trì thấp hơn so với nhiều loại van công nghiệp tự động khác, nhưng hiệu quả vận hành vẫn rất cao.

B. Ứng dụng thực tế của van bi điều khiển khí nén

Với những ưu điểm trên, van bi điều khiển khí nén được ứng dụng rộng rãi trong nhiều ngành nghề:

- Xử lý nước – nước thải: Kiểm soát đóng/mở nhanh dòng nước, điều tiết áp lực tại trạm bơm, bể chứa và đường ống chính.

- Hệ thống HVAC và PCCC: Đảm bảo cấp nước tức thời trong trường hợp hỏa hoạn, hoặc điều tiết nước lạnh/nóng trong các hệ thống điều hòa tòa nhà.

- Ngành thực phẩm – dược phẩm: Van inox 304/316 đáp ứng tiêu chuẩn vệ sinh, điều tiết chính xác dòng sữa, bia, nước ngọt, dung dịch dược phẩm.

- Ngành hóa chất: Van có gioăng PTFE và bi inox 316 chống ăn mòn tốt, phù hợp cho đường ống dẫn axit, kiềm, dung môi.

- Ngành dầu khí và năng lượng: Vận hành an toàn trong môi trường áp lực cao, dễ cháy nổ; dùng để kiểm soát dầu thô, khí đốt, hơi nóng.

- Công nghiệp xi măng, khai khoáng: Kiểm soát lưu chất rắn hoặc bùn đặc, đảm bảo hệ thống vận hành ổn định và ít hỏng hóc.

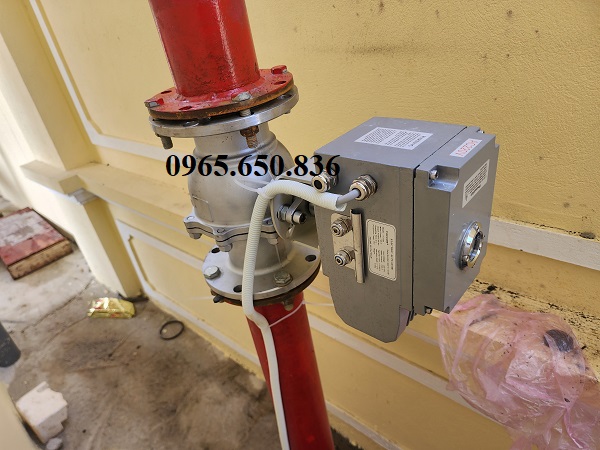

Van bi điều khiển khí nén PCCC.

VII. Mua van bi điều khiển khí nén chính hãng, chất lượng cao ở đâu?

Van bi điều khiển khí nén ngày càng khẳng định vai trò quan trọng trong hệ thống công nghiệp nhờ tốc độ vận hành nhanh, độ an toàn cao và khả năng đáp ứng đa dạng môi trường làm việc. Tuy nhiên, để khai thác hết hiệu quả của thiết bị, yếu tố then chốt chính là lựa chọn đúng đơn vị cung cấp uy tín, sản phẩm chính hãng, dịch vụ kỹ thuật chuyên sâu.

Tại Việt Nam, Thuận Phát Valve (Vanhanoi.net) được đánh giá là một trong những nhà cung cấp van công nghiệp hàng đầu, chuyên nhập khẩu và phân phối trực tiếp van bi điều khiển khí nén từ nhiều thương hiệu nổi tiếng trên thế giới. Chúng tôi cam kết mang đến cho khách hàng sản phẩm chất lượng cao, đầy đủ CO – CQ, giá cả cạnh tranh và dịch vụ hậu mãi tận tâm. Vì sao nên chọn Thuận Phát Valve?

• Uy tín lâu năm: Với hơn một thập kỷ hoạt động trong lĩnh vực van công nghiệp, Thuận Phát Valve đã trở thành đối tác tin cậy của hàng nghìn khách hàng trên toàn quốc, từ các dự án dân dụng đến công nghiệp quy mô lớn.
• Sản phẩm đa dạng – chính hãng: Phân phối các thương hiệu nổi bật như Kitz, Toyo, Samwoo, KST, Yaccor, đáp ứng đầy đủ nhu cầu từ phổ thông đến cao cấp.
• Kho hàng quy mô lớn: Luôn có sẵn số lượng lớn van bi khí nén từ DN15 – DN600, nhiều chất liệu như inox, thép, nhựa, gang… đảm bảo giao hàng nhanh chóng.
• Giá cả minh bạch – cạnh tranh: Nhập khẩu trực tiếp, không qua trung gian, giúp khách hàng tiết kiệm chi phí mà vẫn nhận được sản phẩm chất lượng cao.
• Dịch vụ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm tư vấn lựa chọn, hỗ trợ lắp đặt và xử lý sự cố, đồng hành cùng khách hàng trong suốt vòng đời sản phẩm.
• Bảo hành – hậu mãi rõ ràng: Mỗi sản phẩm đều được bảo hành từ 12 – 24 tháng, kèm hỗ trợ kỹ thuật lâu dài, giúp khách hàng yên tâm tuyệt đối khi sử dụng.

Hotline/Zalo: 0965.650.836

Website: Vanhanoi.net

Với tất cả những lợi thế trên, Thuận Phát Valve không chỉ là nơi cung cấp van bi điều khiển khí nén chính hãng chất lượng cao, mà còn là đối tác đáng tin cậy giúp doanh nghiệp tối ưu chi phí, nâng cao hiệu quả và đảm bảo an toàn tuyệt đối cho hệ thống công nghiệp.
