Van bướm điều khiển điện 220V

I. Giới thiệu chung – Van bướm điều khiển điện 220V

Van bướm điều khiển điện 220V là một trong những thiết bị van công nghiệp được sử dụng phổ biến nhất hiện nay. Điểm đặc biệt của dòng van này là bộ truyền động sử dụng nguồn điện 220VAC – 50/60Hz, loại điện áp tiêu chuẩn trong hệ thống điện dân dụng và công nghiệp tại Việt Nam. Nhờ vậy, sản phẩm dễ dàng kết nối và vận hành mà không cần bộ đổi nguồn hay thiết bị chuyển đổi phụ trợ.

Sự tiện lợi của van bướm điện 220V đến từ tính phổ biến và khả năng ứng dụng rộng rãi, hầu hết các công trình công nghiệp, hệ thống cấp thoát nước, HVAC, hay thậm chí trong các nhà máy chế biến thực phẩm dược phẩm đều có thể sử dụng trực tiếp dòng van này. Điều đó giúp đơn vị thi công giảm thiểu chi phí đầu tư, rút ngắn thời gian lắp đặt và bảo trì.

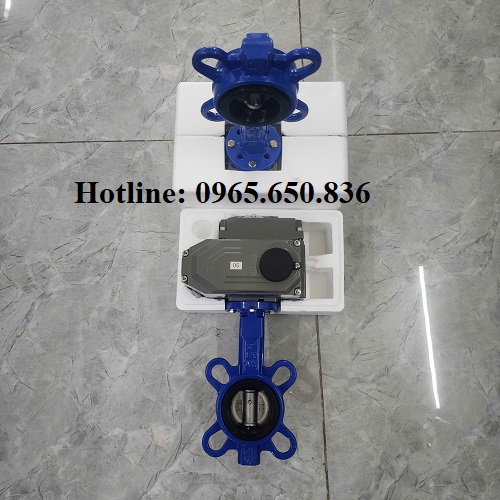

Van bướm điện 220V.

Trong xu hướng công nghiệp tự động hóa hiện nay, van bướm điều khiển điện 220V đóng vai trò như một giải pháp tiêu chuẩn, vừa đáp ứng nhu cầu điều khiển chính xác dòng chảy, vừa đảm bảo an toàn và ổn định trong vận hành. Sự kết hợp giữa tính thông dụng của nguồn điện 220V và công nghệ điều khiển tự động đã khiến dòng van này trở thành lựa chọn hàng đầu tại nhiều nhà máy, khu công nghiệp cũng như hệ thống hạ tầng kỹ thuật hiện đại.

A. Chi tiết thông số kỹ thuật van bướm điều khiển điện 220V

• Kích thước: DN50 – DN1000.
• Áp lực làm việc: PN10, PN16.
• Nhiệt độ làm việc: -10°C đến 120°C (tùy vật liệu).
• Vật liệu thân van: Gang, Inox, Thép, Nhựa.
• Vật liệu đĩa: Inox 304/316, thép, nhựa.
• Chất liệu bộ điều khiển: Hợp kim nhôm cao cấp.
• Gioăng làm kín: EPDM, NBR, PTFE.
• Nguồn điện: 220VAC – 50/60Hz.
• Kiểu điều khiển: ON/OFF hoặc tuyến tính.
• Tiêu chuẩn lắp đặt: ISO 5211, mặt bích JIS/ANSI/DIN.
• Tìn hiệu chuyền: 4 – 20mHa.
• Nhiệt độ môi trường: Từ 0 – 60 độ C.
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, EU,…
• Thương hiệu nổi bật: Yaccor, Samwoo, Kitz, KST, Haitima,…
• Nhà cung cấp chính hãng: Thuận Phát Valve.
• Giấy tờ - Chứng từ: CO – CQ, Catalog, VAT,…
• Chế độ bảo hành: Bảo hành 12 tháng.

B. Đặc điểm nổi bật của van bướm điều khiển điện 220V

• Cấu tạo cơ bản: Gồm thân van (gang, inox, nhựa, thép), cánh bướm dạng tròn xoay, trục truyền lực, gioăng làm kín và bộ truyền động điện 220V.
• Phổ biến và dễ dùng: 220V là điện áp chuẩn ở Việt Nam và nhiều quốc gia, nên van dễ kết nối với hệ thống có sẵn.
• Tối ưu chi phí: Không cần bộ biến áp phụ, chi phí đầu tư thấp hơn so với loại 24V hoặc 380V.
• Ứng dụng linh hoạt: Sử dụng tốt trong cả hệ thống cấp thoát nước, HVAC, hóa chất và thực phẩm.

So với loại 24VDC, dòng 220V có lợi thế ở khả năng hoạt động ổn định trên quy mô lớn. So với loại 380V, nó phù hợp hơn cho các hệ thống vừa và nhỏ, nơi yêu cầu tự động hóa nhưng không cần công suất quá cao.

II. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển điện 220V

A. Chi tiết cấu tạo van bướm điều khiển điện 220V

Van bướm điều khiển điện 220V có cấu tạo khá tương đồng với các dòng van khác trên thị trường hiện nay, điểm khác biệt duy nhất của dòng sản phẩm này là khả năng sử dụng điện năng 220V để hoạt động và vận hành. Cấu tạo của dòng van này được chia làm 2 phần chính là phần van cơ và bộ điều khiển điện, chi tiết cấu tạo của từng phần như sau:

- Cấu tạo phần thân van bướm

Phần thân van bướm được chế tạo từ các vật liệu phổ biến như gang, inox, thép carbon hoặc nhựa kỹ thuật, tùy theo môi trường làm việc. Bên trong có đĩa van dạng tròn, xoay quanh trục để đóng hoặc mở dòng chảy. Trục van được liên kết chắc chắn với bộ điều khiển phía trên, chịu toàn bộ mô-men xoắn khi vận hành.

Để đảm bảo độ kín khít, nhà sản xuất thường sử dụng gioăng làm kín bằng EPDM, NBR hoặc PTFE, giúp ngăn rò rỉ và tăng tuổi thọ của thiết bị. Nhờ cấu trúc đơn giản mà hiệu quả, phần thân van bướm có độ bền cao và khả năng thích ứng rộng với nhiều loại lưu chất.

- Cấu tạo bộ điều khiển điện

Phần bộ truyền động điện 220V (actuator) đóng vai trò điều khiển toàn bộ hoạt động của van. Bên ngoài là lớp vỏ hợp kim nhôm sơn tĩnh điện, đạt chuẩn chống bụi và chống nước IP67–IP68, bảo vệ động cơ trong môi trường công nghiệp khắc nghiệt. Bên trong là mô-tơ điện 220V kết hợp với hệ thống bánh răng khuếch đại mô-men xoắn, giúp van vận hành êm ái và mạnh mẽ.

Bộ điều khiển còn tích hợp công tắc hành trình để dừng chính xác tại vị trí đóng hoặc mở, cùng bảng mạch xử lý tín hiệu cho phép vận hành ở chế độ ON/OFF hoặc tuyến tính. Một số phiên bản cao cấp còn có đèn LED hoặc đồng hồ chỉ thị trạng thái, giúp người vận hành dễ dàng quan sát ngay cả khi làm việc từ xa.

Cấu tạo van bướm điều khiển điện 220V.

B. Nguyên lý hoạt động của van bướm điều khiển điện 220V

- Hoạt động ON/OFF: Khi có nguồn 220V, động cơ điện quay, truyền lực qua hộp số làm trục van xoay 90°. Nếu đĩa song song với dòng chảy tức van mở hoàn toàn, nếu đĩa vuông góc tức van đóng hoàn toàn. Dạng này được dùng nhiều trong hệ thống cấp thoát nước hoặc PCCC vì thao tác nhanh, dứt khoát.

- Hoạt động tuyến tính (Modulating): Van nhận thêm tín hiệu điều khiển (4–20mA hoặc 0–10V), bộ điều khiển điện điều chỉnh góc mở đĩa van theo tỷ lệ tín hiệu, giúp kiểm soát lưu lượng chính xác từ 0% đến 100%. Dạng này phù hợp với hệ thống HVAC, hóa chất, nơi cần điều tiết ổn định.

III. Các dòng van bướm điều khiển điện 220V phổ biến nhất thị trường hiện nay

• Van bướm điều khiển điện 220V ON OFF
• Van bướm điều khiển điện 220V Tuyến tính
• Van bướm inox điều khiển điện 220V
• Van bướm gang điều khiển điện 220V
• Van bướm nhựa điều khiển điện 220V
• Van bướm thép điều khiển điện 220V
• Van bướm wafer điều khiển điện 220V
• Van bướm lug điều khiển điện 220V
• Van bướm mặt bích điều khiển điện 220V
• Van bướm chịu nhiệt độ cao điện 220V
• Van bướm chịu áp suất cao điện 220V
• Van bướm hóa chất điện 220V
• Van bướm vi sinh điều khiển điện 220V
• Van bướm điều khiển điện 220V Hàn Quốc
• Van bướm điều khiển điện 220V Đài Loan
• Van bướm điều khiển điện 220V Nhật Bản
• Van bướm điều khiển điện 220V EU

Van bướm tuyến tính điều khiển điện 220V.

>>> Tìm hiểu thêm chi tiết về dòng van này: Van bướm điều khiển điện tuyến tính.

IV. Đánh giá ưu điểm và ứng dụng thực tế của van bướm điều khiển điện 220V

A. Đánh giá ưu điểm

- Nguồn điện phổ biến 220V: Van sử dụng nguồn điện dân dụng thông dụng, dễ kết nối với hạ tầng sẵn có, không cần biến áp phụ, giúp giảm chi phí đầu tư và rút ngắn thời gian thi công.

- Tự động hóa và điều khiển chính xác: Van hỗ trợ cả ON/OFF và tuyến tính, đáp ứng nhu cầu đóng mở nhanh hoặc điều tiết lưu lượng ổn định, phù hợp với nhiều hệ thống công nghiệp hiện đại.

- Cấu tạo bền bỉ: Thân van được sản xuất bằng gang, inox, thép hoặc nhựa, mỗi vật liệu thích ứng tốt với môi trường lưu chất khác nhau, đảm bảo độ bền cơ học và tuổi thọ sử dụng lâu dài.

- Độ kín khít cao: Gioăng làm kín bằng EPDM, NBR hoặc PTFE giúp ngăn rò rỉ hiệu quả, giữ áp lực ổn định trong đường ống, đồng thời tăng hiệu quả vận hành và giảm chi phí bảo dưỡng.

- Chi phí hợp lý: Van bướm điện 220V có mức giá cạnh tranh, dễ dàng bảo trì và thay thế, phù hợp với nhiều dự án từ nhỏ đến lớn, mang lại hiệu quả kinh tế cho nhà đầu tư.

B. Ứng dụng thực tế của van bướm điều khiển điện 220V

- Hệ thống cấp thoát nước: Van được dùng trong nhà máy xử lý nước, trạm bơm và hệ thống đô thị, giúp kiểm soát lưu lượng tự động, duy trì an toàn và ổn định cho toàn bộ hệ thống cấp thoát.

- Hệ thống HVAC (Điều hòa, thông gió, sưởi): Van tuyến tính 220V giúp điều tiết chính xác lưu lượng nước lạnh, nước nóng và không khí, đảm bảo hệ thống HVAC tiết kiệm năng lượng và vận hành hiệu quả lâu dài.

- Ngành hóa chất, dầu khí: Van bướm điện inox hoặc phủ PTFE chịu được môi trường ăn mòn và dung môi độc hại, đồng thời đáp ứng yêu cầu an toàn trong môi trường có nguy cơ cháy nổ cao.

- Thực phẩm và dược phẩm: Van inox vi sinh 220V đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt, dễ vệ sinh bằng quy trình CIP/SIP, giúp duy trì an toàn chất lượng trong dây chuyền sản xuất thực phẩm và dược phẩm.

- Hệ thống PCCC: Van ON/OFF 220V được lắp đặt trong hệ thống chữa cháy tự động, cho khả năng đóng mở nhanh, đảm bảo nguồn nước luôn sẵn sàng, góp phần bảo vệ an toàn cho công trình và con người.

>>>> Van bướm điều khiển điện 220V là giải pháp điều khiển tự động hiệu quả, dễ sử dụng và phù hợp với hầu hết các hệ thống công nghiệp và dân dụng. Với ưu điểm nổi bật về tính phổ biến, chi phí hợp lý và khả năng ứng dụng rộng rãi, dòng van này xứng đáng là lựa chọn hàng đầu cho doanh nghiệp và kỹ sư.

Để đảm bảo chất lượng và độ tin cậy, hãy chọn mua sản phẩm từ nhà cung cấp uy tín như Thuận Phát Valve, đơn vị chuyên phân phối van công nghiệp chính hãng tại Việt Nam. Hotline liên hệ: 0965.650.836
