Actuator là gì?

Trong hệ thống tự động hóa công nghiệp ngày nay, actuator (bộ truyền động) đóng vai trò như “trái tim” giúp biến đổi tín hiệu điều khiển thành chuyển động cơ học thực tế. Từ các dây chuyền sản xuất, hệ thống xử lý nước cho đến van công nghiệp — ở đâu có chuyển động, ở đó có sự hiện diện của actuator. Vậy actuator là gì, cấu tạo và nguyên lý hoạt động của nó ra sao? Hiện nay trên thị trường có những dòng actuator điện, khí nén, thủy lực nào phổ biến?

Trong bài viết này, Thuận Phát Valve sẽ cùng bạn tìm hiểu toàn diện về actuator, từ khái niệm, cấu tạo, phân loại cho đến ứng dụng thực tế trong các hệ thống điều khiển van – giúp bạn dễ dàng lựa chọn được loại actuator phù hợp nhất cho nhu cầu sử dụng.

I. Giới thiệu tổng quan về actuator

Actuator hay còn gọi là bộ truyền động hoặc bộ chấp hành, là thiết bị có nhiệm vụ chuyển đổi năng lượng điều khiển (điện, khí nén hoặc thủy lực) thành chuyển động cơ học để vận hành các cơ cấu khác như van công nghiệp, cánh tay robot, hoặc thiết bị tự động hóa. Hiểu một cách đơn giản, actuator là cầu nối giữa tín hiệu điều khiển (do PLC, cảm biến, hoặc bộ điều khiển trung tâm gửi đến) và chuyển động thực tế của thiết bị trong hệ thống.

Thuật ngữ actuator bắt nguồn từ tiếng Anh, có nghĩa là người thực hiện hành động – phản ánh chính xác vai trò của thiết bị này trong công nghiệp. Dù bạn đang vận hành van bi, van bướm, van cổng hay van cầu, thì actuator chính là bộ phận giúp van mở.  đóng, điều tiết dòng chảy một cách tự động mà không cần thao tác thủ công.

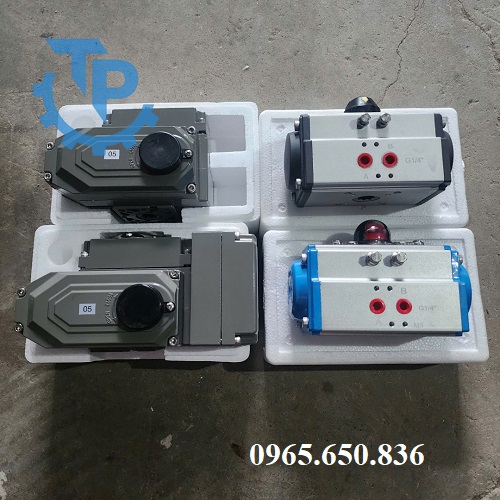

Actuator.

Trong lĩnh vực tự động hóa và điều khiển công nghiệp, actuator được xem là trái tim của hệ thống, giúp tối ưu năng suất, giảm sai số vận hành và đảm bảo an toàn cho thiết bị. Hiện nay, actuator được ứng dụng phổ biến trong nhiều lĩnh vực như xử lý nước, hơi nóng, dầu khí, hóa chất, thực phẩm, và cơ khí chính xác, với các dạng actuator điện, actuator khí nén và actuator thủy lực đáp ứng đa dạng yêu cầu về lực, tốc độ và độ chính xác.

Actuator valve là gì?

Actuator valve là thuật ngữ dùng để chỉ tổ hợp giữa bộ truyền động (actuator) và van công nghiệp (valve) được lắp ghép với nhau thành một cụm van điều khiển tự động. Trong đó, actuator đóng vai trò động cơ vận hành, còn valve là bộ phận chặn hoặc điều tiết lưu lượng chất lỏng, khí, hoặc hơi trong hệ thống đường ống.

Tùy theo nguồn năng lượng sử dụng, actuator valve được chia thành nhiều dạng khác nhau như:

• Electric actuator valve (van điều khiển điện): sử dụng dòng điện 24V, 110V hoặc 220V để mở/đóng van.
• Pneumatic actuator valve (van điều khiển khí nén): dùng áp lực khí nén (thường 3–8 bar) để vận hành nhanh, mạnh.

Cụm từ actuator valve thường được sử dụng phổ biến trong thực tế để mô tả các sản phẩm như:

• Van bi điều khiển điện / khí nén (Ball valve actuator)
• Van bướm điều khiển điện / khí nén (Butterfly valve actuator)
• Van cầu điều khiển (Globe valve actuator)
• Van cổng điều khiển (Gate valve actuator)

Nhờ có bộ actuator, các loại van này có thể đóng mở hoàn toàn tự động, kết nối với hệ thống điều khiển trung tâm PLC, cảm biến hoặc bộ tín hiệu 4–20mA, giúp nâng cao hiệu suất vận hành, giảm nhân công, và tăng độ an toàn cho toàn bộ hệ thống.

II. Bộ điều khiển diện (Electric actuator) là gì?

Bộ điều khiển điện (Electric actuator) là thiết bị chuyển đổi năng lượng điện thành chuyển động cơ học (quay hoặc tịnh tiến) để điều khiển hoạt động mở, đóng hoặc điều tiết của các loại van công nghiệp như van bi, van bướm, van cầu, van cổng...

Khác với bộ truyền động khí nén hay thủy lực, actuator điện sử dụng dòng điện áp 24VDC, 110VAC hoặc 220VAC để tạo mô-men xoắn lên trục van. Khi nhận tín hiệu điều khiển (ON/OFF hoặc tuyến tính 4–20mA), mô-tơ điện bên trong actuator sẽ hoạt động, truyền chuyển động thông qua hệ thống bánh răng, trục vít và bộ giới hạn hành trình (limit switch) để xoay trục van theo góc quy định.

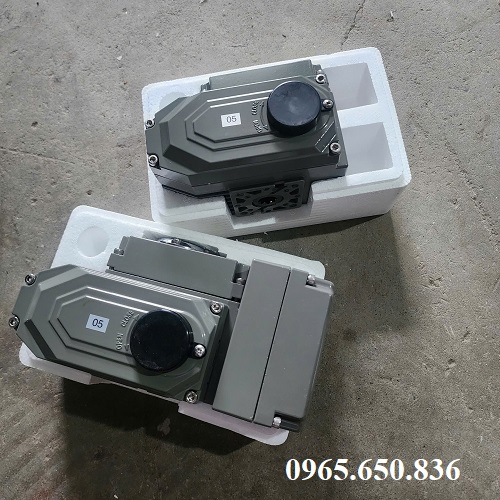

Thiết bị truyền động điện.

Có hai dạng electric actuator phổ biến hiện nay:

- Loại ON/OFF: chỉ thực hiện hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn, thường dùng trong hệ thống cấp thoát nước, PCCC, khí nén.

- Loại tuyến tính (Modulating type): có khả năng điều khiển van mở theo tỷ lệ phần trăm (0–100%), được sử dụng trong các hệ thống yêu cầu điều tiết lưu lượng chính xác, như điều hòa không khí, hơi nóng, và xử lý hóa chất.

Ưu điểm nổi bật của bộ điều khiển điện:

• Hoạt động êm ái, chính xác, dễ kết nối với tủ điều khiển hoặc PLC.
• Không cần khí nén hoặc dầu thủy lực, tiết kiệm chi phí vận hành.
• Tích hợp công tắc giới hạn, mô-đun báo tín hiệu, và thiết bị chống quá tải.
• Dễ dàng lắp đặt trực tiếp lên các loại van có tiêu chuẩn mặt bích ISO5211.

Nhờ những ưu điểm đó, electric actuator được ứng dụng rộng rãi trong các hệ thống tự động hóa hiện đại, đặc biệt là van bi điều khiển điện, van bướm điều khiển điện, và van cầu điều khiển điện, mang lại độ ổn định cao và kiểm soát chính xác trong quá trình vận hành.

III. Bộ điều khiển khí nén (Pneumatic actuator) là gì?

Bộ điều khiển khí nén (Pneumatic actuator) là thiết bị sử dụng áp lực của khí nén (thường từ 3–8 bar) để tạo ra chuyển động quay hoặc tịnh tiến, giúp vận hành mở, đóng hoặc điều tiết van công nghiệp một cách hoàn toàn tự động.

Khi nguồn khí nén được đưa vào buồng áp suất của actuator, lực khí sẽ đẩy piston hoặc thanh răng di chuyển, từ đó truyền động qua bộ bánh răng để xoay trục van theo góc định sẵn (thông thường là 90° đối với van bi hoặc van bướm). Khi nguồn khí bị ngắt, lò xo hồi vị (đối với loại tác động đơn) sẽ đẩy piston trở lại vị trí ban đầu, giúp van đóng tự động.

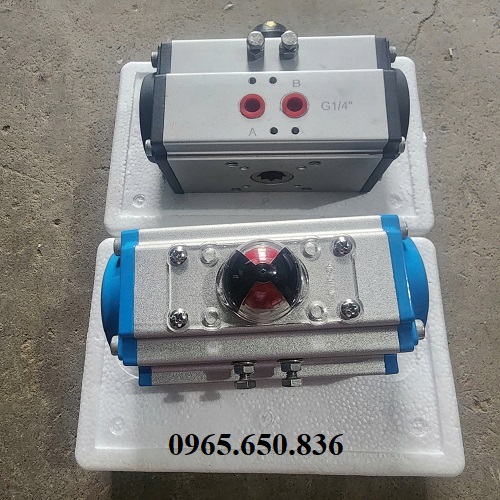

Thiết bị truyền động khí nén.

Hiện nay, pneumatic actuator được chia làm hai loại chính:

- Tác động đơn (Single Acting – Spring Return): có lò xo hồi vị, khi mất khí van tự động trở về trạng thái ban đầu (thường là đóng).

- Tác động kép (Double Acting): không có lò xo, sử dụng khí nén cho cả hai chiều đóng/mở van, cho phép vận hành linh hoạt hơn.

Ưu điểm nổi bật của bộ điều khiển khí nén:

• Tốc độ phản hồi cực nhanh, chỉ vài giây cho một chu trình đóng/mở.
• Hoạt động ổn định trong môi trường khắc nghiệt, nhiệt độ cao, bụi hoặc ẩm.
• An toàn tuyệt đối trong môi trường dễ cháy nổ, nhờ không sử dụng điện.
• Cấu tạo nhỏ gọn, tuổi thọ cao, dễ bảo dưỡng.

Pneumatic actuator được ứng dụng rất rộng rãi trong công nghiệp, đặc biệt là trong các hệ thống van bi khí nén, van bướm khí nén, van cầu khí nén tại nhà máy hóa chất, dầu khí, xử lý nước, và thực phẩm.

Nhờ khả năng hoạt động nhanh, bền và tin cậy, bộ truyền động khí nén được xem là giải pháp tiêu chuẩn cho các hệ thống điều khiển van tự động yêu cầu hiệu suất cao và tính an toàn tuyệt đối.

Một số dòng actuator khác?

• Actuator điện
• Actuator HS code
• Actuator motor
• Actuator máy phát điện
• Actuator Spring Boot

IV. Chức năng chính của Actuator (Thiết bị truyền động)

Actuator, hay còn gọi là thiết bị truyền động hoặc bộ chấp hành, có chức năng chính là biến đổi tín hiệu điều khiển thành chuyển động cơ học thực tế. Nói cách khác, actuator là “cánh tay” của hệ thống tự động hóa – nơi các lệnh điện, khí nén hoặc thủy lực được chuyển hóa thành hành động cụ thể, giúp thiết bị thực hiện công việc mong muốn.

Trong lĩnh vực van công nghiệp, chức năng của actuator thể hiện rõ nhất ở việc điều khiển van đóng, mở hoặc điều tiết lưu lượng dòng chảy. Khi nhận tín hiệu điều khiển từ PLC, công tắc, cảm biến hoặc bộ điều khiển trung tâm, actuator sẽ lập tức phản hồi bằng cách:

• Tạo chuyển động quay (90° hoặc 180°) để vận hành các loại van bi, van bướm, van cổng.
• Tạo chuyển động tịnh tiến (lên – xuống) đối với van cầu, van màng, van tuyến tính.

Tùy theo cấu hình hệ thống, actuator có thể thực hiện ba chức năng chính:

- Đóng/Mở (ON/OFF): cho phép van chỉ có hai trạng thái hoạt động – mở hoàn toàn hoặc đóng hoàn toàn.

- Điều tiết (Modulating/Control): điều chỉnh góc mở của van theo tín hiệu điều khiển 4–20mA, giúp kiểm soát chính xác lưu lượng dòng chảy.

- Báo tín hiệu vị trí: thông qua limit switch hoặc feedback signal, actuator có thể phản hồi trạng thái “OPEN/CLOSE” về tủ điều khiển, giúp người vận hành giám sát dễ dàng.

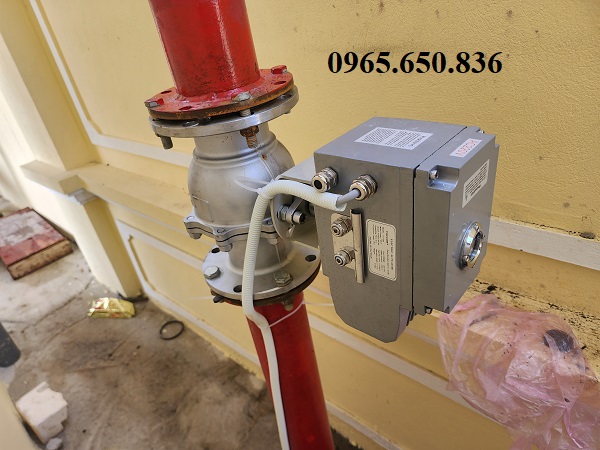

Actuator dùng trong van công nghiệp.

Bên cạnh đó, actuator còn đóng vai trò quan trọng trong:

• Tự động hóa dây chuyền sản xuất, giúp giảm nhân công và nâng cao độ chính xác.
• Tăng tính an toàn hệ thống, đặc biệt trong môi trường độc hại hoặc nguy cơ cháy nổ.
• Duy trì độ ổn định và tuổi thọ cho thiết bị, nhờ loại bỏ thao tác thủ công không đồng đều.

Chức năng cốt lõi của actuator là giúp mọi thao tác cơ học trong hệ thống van và máy móc diễn ra tự động, chính xác, nhanh chóng và an toàn, góp phần quan trọng trong việc tối ưu hóa hiệu suất vận hành của toàn bộ nhà máy.

V. Pneumatic actuator và Electric actuator – Loại nào tốt hơn?

Cả pneumatic actuator (bộ truyền động khí nén) và electric actuator (bộ truyền động điện) đều có chung chức năng là điều khiển hoạt động đóng/mở van công nghiệp, nhưng mỗi loại lại phù hợp với những điều kiện làm việc và yêu cầu kỹ thuật khác nhau.

Để lựa chọn được loại actuator tốt nhất, cần dựa vào môi trường vận hành, yêu cầu điều khiển, tốc độ phản hồi và tính an toàn của hệ thống.

1. Ưu điểm của Pneumatic actuator (bộ điều khiển khí nén)

• Phản hồi cực nhanh: tốc độ đóng mở chỉ vài giây, rất phù hợp cho hệ thống yêu cầu thao tác liên tục.
• An toàn trong môi trường dễ cháy nổ: vì không dùng điện, nên tránh nguy cơ phát tia lửa.
• Hoạt động ổn định trong điều kiện khắc nghiệt: chịu được bụi, ẩm, và nhiệt độ cao.
• Cấu tạo đơn giản, dễ bảo trì, tuổi thọ cao.
• Giá thành đầu tư ban đầu hợp lý, đặc biệt với hệ thống có sẵn nguồn khí nén.

Nhược điểm của bộ truyền động khí nén là phụ thuộc vào nguồn khí ổn định và độ chính xác điều khiển không cao bằng loại điện, đặc biệt trong các ứng dụng yêu cầu điều tiết tuyến tính chính xác.

2. Ưu điểm của Electric actuator (bộ điều khiển điện)

• Điều khiển chính xác: dễ dàng kết nối với PLC, bộ điều khiển 4–20mA, Modbus, hoặc hệ thống SCADA.
• Hoạt động êm ái, ổn định, không cần nguồn khí nén.
• Thích hợp cho các hệ thống trong nhà, phòng điều khiển, môi trường sạch.
• Dễ cài đặt và vận hành, có thể theo dõi vị trí mở/đóng van trực tiếp.
• Tiết kiệm chi phí vận hành lâu dài, vì không cần máy nén khí.

Nhược điểm của actuator điện là phản ứng chậm hơn khí nén, không phù hợp với môi trường ẩm hoặc dễ cháy nổ, và chi phí đầu tư ban đầu cao hơn một chút.

3. So sánh tổng quan giữa hai loại actuator

Không có loại actuator nào tốt nhất trong mọi trường hợp, mà chỉ có loại phù hợp nhất cho nhu cầu cụ thể:

• Nếu hệ thống yêu cầu thao tác nhanh, môi trường khắc nghiệt, dễ cháy nổ → chọn Pneumatic actuator.
• Nếu hệ thống cần điều khiển chính xác, vận hành ổn định, dễ kết nối PLC → chọn Electric actuator.

Vì vậy, trước khi chọn thiết bị, kỹ sư nên cân nhắc kỹ giữa độ chính xác, tốc độ, môi trường và chi phí vận hành, để lựa chọn loại actuator tối ưu cho hệ thống van công nghiệp của mình.

VI. Điểm giống và khác nhau giữa van tự động và van tay vặn

Trong các hệ thống đường ống công nghiệp, van tự động và van tay vặn đều là thiết bị dùng để điều khiển dòng chảy của chất lỏng, khí hoặc hơi, nhưng cơ chế vận hành của chúng lại hoàn toàn khác nhau. Việc hiểu rõ sự giống và khác nhau giữa hai loại van này giúp kỹ sư và người sử dụng lựa chọn đúng sản phẩm cho từng ứng dụng cụ thể.

Điểm giống nhau

Cả van tự động và van tay vặn đều có chung mục đích và đặc điểm cơ bản:

• Cùng dùng để đóng, mở hoặc điều tiết lưu lượng dòng chảy trong hệ thống đường ống.
• Cấu tạo cơ bản đều gồm thân van, đĩa hoặc bi van, trục van và gioăng làm kín.
• Đều có thể áp dụng cho nhiều loại môi trường: nước, khí nén, hơi nóng, hóa chất…
• Cùng sử dụng trên các loại van thông dụng như van bi, van bướm, van cầu, van dao.


Điểm khác nhau

• Nếu hệ thống yêu cầu vận hành liên tục, điều khiển từ xa, tự động hóa cao, thì van tự động (actuator valve) là lựa chọn tối ưu.
• Nếu hệ thống đơn giản, ít thao tác hoặc cần tiết kiệm chi phí đầu tư ban đầu, thì van tay vặn (van cơ) vẫn là lựa chọn phù hợp.

Cả van tự động và van tay vặn đều đóng vai trò quan trọng trong hệ thống điều khiển dòng chảy. Tuy nhiên, van tự động mang lại hiệu suất, độ chính xác và tính an toàn vượt trội, đặc biệt trong các hệ thống công nghiệp quy mô lớn hoặc dây chuyền tự động hóa. Ngược lại, van tay vặn lại phù hợp cho các hệ thống đơn giản, chi phí thấp và ít yêu cầu thao tác thường xuyên.

VII. Điểm giống và khác nhau giữa van điều khiển điện và van điều khiển khí nén

Trong các hệ thống điều khiển van tự động hiện nay, van điều khiển điện (Electric Actuator Valve) và van điều khiển khí nén (Pneumatic Actuator Valve) là hai dòng sản phẩm được sử dụng phổ biến nhất. Cả hai đều giúp đóng – mở – điều tiết lưu lượng dòng chảy tự động, nhưng khác nhau ở nguồn năng lượng và đặc tính vận hành.

Điểm giống nhau

Cả van điện và van khí nén đều có những điểm chung sau:

• Đều là van tự động, vận hành nhờ bộ truyền động (actuator) thay vì thao tác tay.
• Đều dùng để điều khiển các loại van bi, van bướm, van cầu, van dao…
• Có thể hoạt động ở chế độ ON/OFF hoặc điều tiết tuyến tính (modulating) tùy theo loại actuator.
• Giúp giảm nhân công vận hành, tăng độ chính xác và an toàn cho hệ thống.
• Thường được lắp đặt trong các nhà máy xử lý nước, thực phẩm, hóa chất, dầu khí, HVAC...

Tuy nhiên, nguồn năng lượng vận hành và đặc tính kỹ thuật lại tạo nên sự khác biệt lớn giữa hai loại van này.

Điểm khác nhau giữa van điều khiển điện và van điều khiển khí nén

Nên chọn loại nào để phù hợp với hệ thống

• Nếu hệ thống yêu cầu điều khiển chính xác, trong môi trường sạch, có sẵn nguồn điện ổn định → nên chọn van điều khiển điện (electric actuator).
• Nếu hệ thống làm việc liên tục, cần tốc độ cao, môi trường ẩm, nóng hoặc dễ cháy nổ → nên chọn van điều khiển khí nén (pneumatic actuator).

Van điều khiển điện và van điều khiển khí nén đều tốt, nhưng loại phù hợp nhất phụ thuộc vào đặc tính kỹ thuật, môi trường vận hành và yêu cầu điều khiển cụ thể của hệ thống.

VIII. Một số lưu ý khi lựa chọn actuator cho hệ thống

Việc lựa chọn actuator (bộ truyền động) phù hợp đóng vai trò quyết định đến hiệu suất, độ bền và độ an toàn của toàn bộ hệ thống điều khiển van, nếu chọn sai loại actuator, van có thể hoạt động kém chính xác, bị quá tải hoặc hư hỏng sớm. Dưới đây là những yếu tố quan trọng cần lưu ý khi lựa chọn actuator cho từng ứng dụng cụ thể.

- Xác định loại van cần điều khiển: Trước tiên, cần xác định rõ loại van mà actuator sẽ vận hành, vì mỗi loại van yêu cầu chuyển động khác nhau. Van bi và van bướm cần actuator quay 90°, trong khi van cầu, van dao hoặc van màng lại cần actuator tuyến tính.

- Kiểm tra mô-men xoắn hoặc lực tác động yêu cầu: Mỗi van có lực đóng mở riêng, phụ thuộc vào kích thước, áp suất và môi trường chất lỏng. Do đó, cần chọn actuator có mô-men xoắn lớn hơn 25–30% so với yêu cầu thực tế để đảm bảo an toàn và bền bỉ.

- Chọn nguồn năng lượng phù hợp: Tùy điều kiện vận hành, có thể chọn actuator điện, khí nén hoặc thủy lực. Actuator điện phù hợp nơi có nguồn điện ổn định, khí nén thích hợp cho hệ thống phản hồi nhanh, còn thủy lực dùng cho van kích thước lớn.

- Xác định kiểu điều khiển: Nếu chỉ cần đóng mở đơn giản, chọn actuator dạng ON/OFF. Nhưng nếu hệ thống yêu cầu điều tiết lưu lượng chính xác, nên sử dụng loại tuyến tính (Modulating) có bộ positioner hoặc mạch điều khiển analog để điều chỉnh theo tín hiệu 4–20mA.

- Xem xét môi trường lắp đặt: Actuator cần tương thích với điều kiện môi trường, với khu vực ngoài trời hoặc ẩm ướt, nên chọn loại chống nước IP65–IP68; môi trường dễ cháy nổ nên dùng khí nén; còn nơi ăn mòn nên ưu tiên vỏ nhôm anodized hoặc inox phủ epoxy.

- Đảm bảo tương thích với hệ thống điều khiển: Actuator phải nhận được đúng tín hiệu từ trung tâm điều khiển như 24VDC, 220VAC hoặc 4–20mA, đồng thời có phản hồi trạng thái qua limit switch. Ngoài ra, chuẩn cơ khí ISO 5211 giúp việc lắp ghép với van nhanh và chính xác hơn.

Tên gọi chi tiết của từng dòng van công nghiệp khi kết hợp với actuator

• Van bi điều khiển điện
• Van bi điều khiển khí nén
• Van bướm điều khiển điện

• Van bướm điều khiển khí nén
• Van cổng điều khiển điện
• Van cồng điều khiển khí nén
• VBan cầu điều khiển điện
• Van cầu điều khiển khí nén
