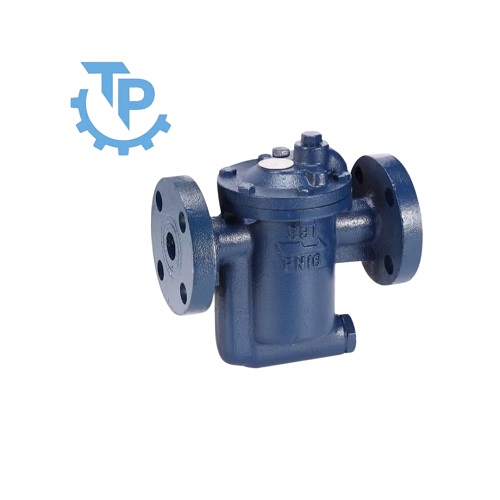

I. Tìm hiểu chung về bẫy hơi mặt bích

Bẫy hơi mặt bích (tiếng Anh: Flanged Steam Trap) là một thiết bị chuyên dụng trong hệ thống hơi công nghiệp, được thiết kế để tự động thu nước ngưng (nước ngưng tụ do hơi nước lạnh lại) và loại bỏ không khí hoặc các khí không mong muốn ra khỏi hệ thống đường ống hơi, trong khi vẫn giữ cho hơi nước nóng không bị thoát ra ngoài. Nhờ đó, bẫy hơi giúp duy trì hiệu quả truyền nhiệt, giảm tổn thất năng lượng và bảo vệ thiết bị khỏi các hiện tượng ăn mòn, va đập do nước ngưng tụ gây ra.

Điểm đặc trưng nổi bật của bẫy hơi mặt bích nằm ở phần kết nối dạng mặt bích – đây là một kiểu kết nối bằng một cặp mặt phẳng lớn có lỗ bu-lông xung quanh, giúp gắn kết bẫy hơi chắc chắn với hệ thống đường ống. Kết nối mặt bích là giải pháp phổ biến cho các hệ thống hơi áp suất và nhiệt độ cao, đòi hỏi độ bền cơ học và khả năng chịu tải lớn.

Việc sử dụng kết nối mặt bích thay vì nối ren hay hàn mang lại nhiều lợi thế lớn:

- Chịu được áp suất làm việc cao: Mặt bích đảm bảo mối nối kín, bền chắc, chịu được áp suất cao trong hệ thống hơi công nghiệp quy mô lớn, thậm chí có thể lên đến hàng trăm bar tùy vật liệu và tiêu chuẩn thiết kế.

- Dễ dàng lắp đặt và bảo trì: Với kiểu kết nối bằng bu-lông mặt bích, việc tháo lắp bẫy hơi để kiểm tra, vệ sinh hoặc thay thế trở nên đơn giản hơn nhiều so với các kiểu kết nối khác như hàn hoặc ren, giúp giảm thời gian và chi phí bảo trì.

- Phù hợp với các hệ thống lớn, chuyên nghiệp: Các nhà máy công nghiệp, nhà máy điện, nhà máy hóa chất hoặc các hệ thống hơi đòi hỏi tính ổn định, độ bền và hiệu suất cao thường ưu tiên sử dụng bẫy hơi mặt bích.

- Tính linh hoạt cao: Mặt bích có nhiều kích cỡ và tiêu chuẩn (ANSI, JIS, DIN...), cho phép dễ dàng lựa chọn và thay thế linh kiện phù hợp với hệ thống hiện có.

Ngoài ra, bẫy hơi mặt bích có thể được chế tạo từ nhiều loại vật liệu khác nhau như gang, thép carbon, inox, thép không gỉ, giúp tăng khả năng chịu nhiệt, chống ăn mòn, phù hợp với nhiều môi trường làm việc khác nhau.

II. Chi tiết thông số kỹ thuật bẫy hơi mặt bích

Sản phẩm: Bẫy hơi mặt bích.
Kích thước: DN15 – DN100.
Chất liệu thân: Thép WCB, gang, inox.
Vật liệu cốc ngưng: Thép không gỉ, inox.
Áp suất định mức: 10Bar, 16Bar, 25Bar.
Nhiệt độ tối đa: Max 300 độ C (tùy vào vật liệu chế tạo van)
Môi trường sử dụng: Hơi nóng, khí nóng, hệ thống nhiệt lượng.
Dạng kết nối: Kết nối mặt bích.
Tiêu chuẩn mặt bích: JIS10k, JIS20K, DIN, ANSI, BS.
Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản,Trung Quốc, Thổ Nhĩ Kỳ,…
Giấy tờ: Đầy đủ CO-CQ-Catalog.
Tình trạng hàng: Luôn có sẵn với số lượng lớn.
Chế độ bảo hành: 12 tháng, tùy từng thương hiệu sản xuất.
Nhà cung cấp: Thuận Phát Valve.

>>> Tìm hiểu thêm các dòng bẫy hơi khác: Danh mục bẫy hơi nóng.

III. Lý do nên dung bẫy hơi mặt bích trong hệ thống đường ống

- Chịu được áp suất và nhiệt độ cao: Bẫy hơi mặt bích thiết kế đặc biệt với kết nối mặt bích chắc chắn, phù hợp cho các hệ thống hơi có áp suất và nhiệt độ rất cao, nơi các loại bẫy nối ren hoặc nối hàn không đáp ứng được yêu cầu về độ bền và an toàn.

- Đảm bảo độ kín khít tuyệt đối, giảm rò rỉ: Kết nối mặt bích sử dụng gioăng và bu-lông siết chặt, giúp tạo ra mối nối kín hoàn hảo, giảm thiểu khả năng rò rỉ hơi hoặc nước ngưng, từ đó tiết kiệm năng lượng và đảm bảo hiệu suất vận hành của hệ thống.

- Dễ dàng tháo lắp, bảo trì và thay thế: Việc kết nối bằng mặt bích giúp tháo rời bẫy hơi nhanh chóng mà không cần hàn hay gia công phức tạp, rất thuận tiện khi cần kiểm tra, vệ sinh hoặc thay thế, giúp giảm thời gian ngừng máy và chi phí bảo dưỡng.

- Phù hợp với hệ thống quy mô lớn và phức tạp: Trong các nhà máy công nghiệp, hệ thống hơi thường có kích thước đường ống lớn và yêu cầu thiết bị phải hoạt động ổn định liên tục. Dòng bẩy hơi này đáp ứng tốt các yêu cầu này nhờ khả năng chịu lực tốt và thiết kế bền bỉ.

- Tính linh hoạt trong thiết kế và lắp đặt: Mặt bích được tiêu chuẩn hóa theo nhiều kích thước và tiêu chuẩn quốc tế (ANSI, DIN, JIS...), giúp dễ dàng thay thế và tích hợp vào các hệ thống có cấu hình phức tạp hoặc đã được chuẩn hóa sẵn.

- Đảm bảo an toàn vận hành: Việc loại bỏ nước ngưng kịp thời giúp tránh được hiện tượng búa nước (water hammer) – một nguyên nhân phổ biến gây hỏng hóc và tai nạn trong hệ thống hơi. Bẫy hơi với cấu tạo chắc chắn góp phần bảo vệ an toàn cho thiết bị và công nhân vận hành.

IV. Các dòng bẫy hơi mặt bích phổ biến trên thị trường hiện nay

Bẫy hơi inox mặt bích
Bẫy hơi gang mặt bích
Bẫy hơi thép mặt bích

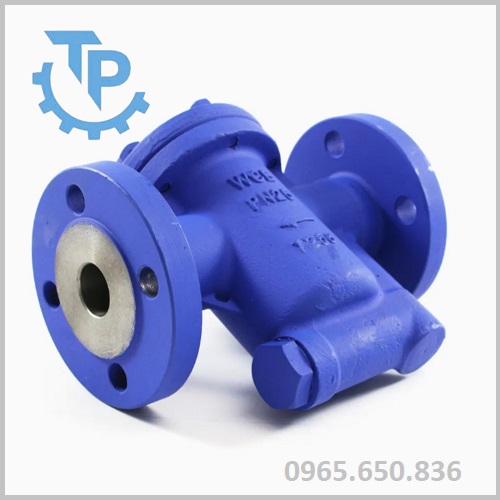

Bẫy hơi gầu đảo mặt bích

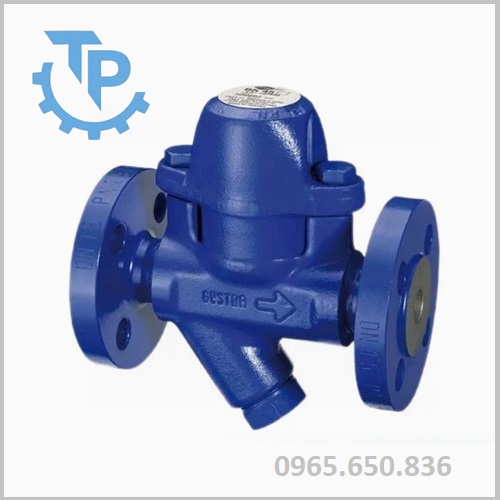

Bẫy hơi đồng tiền mặt bích
Bẫy hơi phao mặt bích
Bẫy hơi YNV mặt bích
Bẫy hơi Helr mặt bích
Bẫy hơi Nicoson mặt bích
Bẫy hơi YNV mặt bích
Bẫy hơi Yoshitake mặt bích

V. Đánh giá ưu điểm và ứng dụng thực tế của bẫy hơi mặt bích

A. Các ưu điểm nổi bật của bẫy hơi mặt bích

- Chịu áp suất và nhiệt độ cao: Kết nối mặt bích giúp bẫy hơi mặt bích có khả năng vận hành ổn định trong các hệ thống hơi áp suất lớn, nhiệt độ cao.

- Kết nối chắc chắn, kín khít: Mặt bích giúp kết nối đường ống và bẫy hơi cực kỳ chắc chắn, hạn chế rò rỉ hơi và nước ngưng.

- Dễ dàng bảo trì và thay thế: Khi cần bảo trì hoặc thay thế, chỉ cần tháo các bu lông mặt bích mà không ảnh hưởng nhiều đến hệ thống.

- Phù hợp với hệ thống lớn: Thường dùng cho các nhà máy công nghiệp, nhà máy nhiệt điện, nhà máy hóa chất, các hệ thống hơi công suất lớn.

- Đa dạng về loại và vật liệu: Có nhiều loại bẫy hơi mặt bích khác nhau phù hợp với nhiều yêu cầu kỹ thuật và điều kiện vận hành.

B. Ứng dụng thực tế của bẫy hơi mặt bích

Nhà máy công nghiệp quy mô lớn: Dùng trong các hệ thống hơi công nghiệp như nhà máy sản xuất giấy, dệt may, thực phẩm, hóa chất...
Nhà máy nhiệt điện: Hệ thống hơi có áp suất và nhiệt độ rất cao, bẫy hơi mặt bích đảm bảo vận hành an toàn, hiệu quả.
Các hệ thống trao đổi nhiệt: Giúp loại bỏ nước ngưng tụ nhanh chóng, duy trì hiệu suất trao đổi nhiệt tối ưu.
Hệ thống hơi trong ngành dầu khí, luyện kim: Các hệ thống này yêu cầu thiết bị chịu được điều kiện khắc nghiệt về áp suất, nhiệt độ và ăn mòn.

VI. Báo giá bẫy hơi mặt bích chính hãng chất lượng cao

Hiện nay Thuận Phát Valve chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng bẫy hơi mặt bích trên thị trường hiện nay, các sản phẩm chúng tôi cung cấp đều là hàng nhập khẩu chính hãng từ các thương hiệu hàng đầu thế giới hiện nay. Với nhiều năm hoạt động trong lĩnh vực van công nghiệp, chúng tôi đã đồng hành, hợp tác và trở thành nhà phân phối hàng đầu của nhiều thương hiệu van công nghiệp lớn trên toàn thế giới.

Điều trên giúp Thuận Phát Valve luôn đi đúng với chỉ tiêu hàng chất lượng cao, giá thành cạnh tranh, trở thành lựa chọn hàng đầu của các nhà máy, khu công nghiệp, các chủ đầu tư của các dự án hệ thống hàng đầu Việt Nam hiện nay. Đến với chúng tôi quý khách hàng có thể hoàn toàn yên tâm về chất lượng, nguồn gốc xuất xứ của sản phẩm, đặc biệt với đa dạng chủng loại, mẫu mã và kích thước khác nhau, giúp quý khách hàng có thể dễ dàng tìm kiếm và lựa chọn dòng sản phẩm phù hợp nhất với hệ thống đường ông.

Quý khách hàng quan tâm đến dòng sản phẩm này vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chi tiết nhất cho sản phẩm ở thời điểm hiện tại.

Hotline liên hệ: 0965.650.836.

Giới thiệu chi tiết về sản phẩm liên quan: Bẫy hơi phao là gì?.
