Bộ điều khiển khí nén là gì?

Trong hệ thống van công nghiệp hiện đại, bộ điều khiển khí nén (hay còn gọi là bộ truyền động khí nén – Pneumatic actuator) đóng vai trò trung tâm trong việc tự động hóa quá trình đóng mở và điều tiết lưu chất. Thiết bị này sử dụng năng lượng từ khí nén để tạo ra chuyển động cơ học, giúp điều khiển các loại van như van bi, van bướm, van cầu, van cổng, van dao... một cách chính xác, nhanh chóng và an toàn.

Nhờ ưu điểm hoạt động ổn định, phản hồi nhanh, an toàn trong môi trường dễ cháy nổ và chi phí vận hành thấp, bộ điều khiển khí nén ngày càng được ứng dụng rộng rãi trong các nhà máy xử lý nước, dầu khí, thực phẩm, hóa chất, và nhiều dây chuyền sản xuất tự động khác.

Bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm bộ điều khiển khí nén là gì, cấu tạo, nguyên lý hoạt động, các đặc điểm kỹ thuật nổi bật, cũng như ứng dụng thực tế trong hệ thống van công nghiệp.

I. Giới thiệu chung về bộ điều khiển khí nén

Bộ điều khiển khí nén (tiếng Anh: Pneumatic actuator hoặc Pneumatic control unit) là thiết bị truyền động sử dụng năng lượng từ khí nén để tạo ra chuyển động cơ học, giúp đóng mở hoặc điều tiết lưu lượng của các loại van công nghiệp. Khi được cung cấp nguồn khí nén có áp suất nhất định (thường từ 3 – 8 bar), bộ điều khiển sẽ chuyển đổi năng lượng khí thành lực xoay hoặc lực tuyến tính, tác động trực tiếp lên trục van để vận hành van tự động mà không cần can thiệp thủ công.

Trong hệ thống tự động hóa công nghiệp, bộ điều khiển khí nén đóng vai trò là trái tim của cơ cấu vận hành. Thiết bị này giúp điều khiển chính xác, rút ngắn thời gian đóng mở van, giảm sai số vận hành, đồng thời tăng độ an toàn trong môi trường có nguy cơ cháy nổ hoặc khu vực yêu cầu tốc độ phản ứng cao.

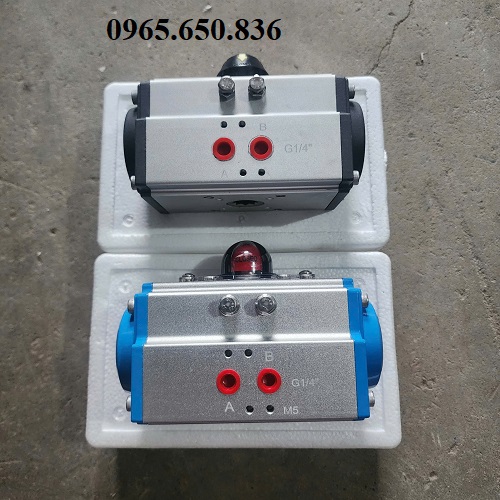

Bộ truyền động khí nén.

Khác với các loại bộ truyền động điện (Electric actuator) sử dụng dòng điện để vận hành, hay bộ truyền động thủy lực (Hydraulic actuator) dùng áp lực dầu, bộ điều khiển khí nén có ưu điểm nổi bật ở khả năng phản hồi nhanh, độ bền cao và cấu trúc đơn giản, dễ bảo dưỡng. Ngoài ra, do sử dụng khí nén sạch, thiết bị này còn đặc biệt phù hợp với ngành thực phẩm, đồ uống, dược phẩm và các dây chuyền sản xuất đòi hỏi môi trường làm việc không nhiễm bẩn.

Nhờ những ưu điểm vượt trội đó, bộ điều khiển khí nén hiện đang là lựa chọn phổ biến trong các hệ thống van bi khí nén, van bướm khí nén, van dao, van cầu, góp phần tối ưu hóa hiệu suất và nâng cao mức độ tự động hóa trong toàn bộ dây chuyền công nghiệp.

Các tiên gọi khác của bộ điều khiển khí nén

• Bộ điều khiển khí nén
• Thiết bị truyền động khí nén
• Bộ truyền động khí nén
• Pneumatic actuator

A. Chi tiết thông số kỹ thuật bộ điều khiển khí nén

• Sản phẩm: Bộ điều khiển khí nén
• Model: SDA-52, SDA-63, SDA-75, SDA-83, SDA-92, SDA-105, SDA-125, SDA-140, SDA-160, SDA-190, SDA-210,..
• Chất liệu thân: Hợp kim nhôm cao cấp.
• Sơn phủ: Sơn tĩnh điện cao cấp.
• Dạng hoạt động: Tác động đơn, tác động kép.
• Dạng vận hành: ON OFF, Tuyến tính
• Áp suất làm việc: Từ 3 – 8bar.
• Nhiệt độ môi trường: Từ 20 – 80 độ C.
• Truyền động: Góc quay 90 độ.
• Mô men xoắn: 14 đến 1170Nm
• Thiết bị đi kèm: Limit switch box, van điện từ khí nén, bộ lọc khí nén, bộ định vị tuyến tính, van tiết lưu, tiêu ấm, ống khí,…
• Thương hiệu: Yaccor, Kitz, Haitima, Samwoo, KST,…
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Malaysia,…
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

B. Hình ảnh và catalog bộ điều khiển khí nén

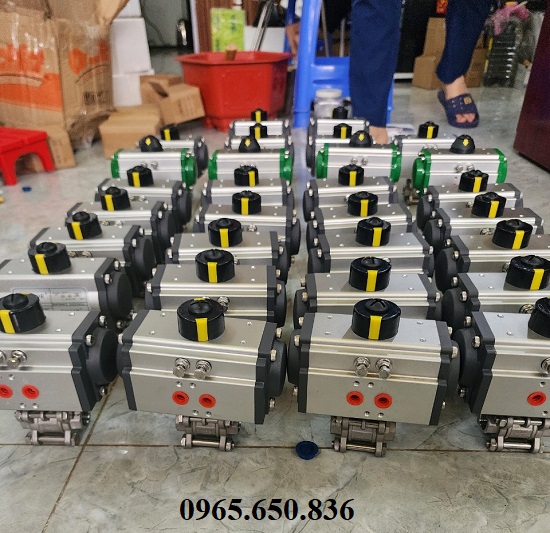

Pneumatic Control.

II. Cấu tạo và nguyên lý hoạt động của bộ điều khiển khí nén

Bộ truyền động khí nén (pneumatic actuator) là thiết bị cơ khí, tự động có cấu trúc khá tinh gọn, được thiết kế để chuyển đổi năng lượng khí nén thành chuyển động cơ học. Để hiểu rõ cách thiết bị này vận hành, cần nắm vững cấu tạo và nguyên lý hoạt động của nó.

A. Cấu tạo của bộ điều khiển khí nén

Một bộ truyền động khí nén tiêu chuẩn thường gồm các thành phần chính sau:

• Thân bộ điều khiển (Housing): Là vỏ ngoài bao bọc toàn bộ hệ thống cơ cấu bên trong, thường được chế tạo từ hợp kim nhôm anod hoặc thép không gỉ để đảm bảo khả năng chống ăn mòn, chịu áp suất và chịu va đập tốt.
• Piston hoặc cánh xoay (Piston / Rotary vane): Là bộ phận chính tạo chuyển động, tùy theo kiểu cấu trúc, piston sẽ di chuyển tịnh tiến hoặc xoay quanh trục. Khi khí nén được cấp vào, áp lực khí tác động lên piston tạo ra lực đẩy hoặc momen xoắn truyền tới trục van.
• Trục truyền động (Drive shaft): Nối trực tiếp với trục của van (van bi, van bướm...). Khi piston hoặc cánh xoay chuyển động, trục này sẽ quay theo góc định sẵn (thường 90°), giúp van mở hoặc đóng.
• Bộ lò xo hồi vị (Spring return): Chỉ có ở dòng tác động đơn, có nhiệm vụ đẩy piston trở về vị trí ban đầu khi ngắt nguồn khí, đảm bảo van tự động trở về trạng thái đóng hoặc mở mặc định.
• Bộ phận làm kín, vòng đệm và bulong cố định: Đảm bảo khí nén không rò rỉ và giúp toàn bộ cụm truyền động hoạt động bền bỉ trong môi trường áp lực cao.

Nguyên lý hoạt động bộ điều khiển khí nén.

B. Nguyên lý hoạt động của bộ điều khiển khí nén

Nguyên lý làm việc của bộ truyền động khí nén dựa trên áp suất khí nén tác động lên piston hoặc cánh xoay để tạo ra chuyển động cơ học. Tùy theo cơ chế tác động, có hai loại chính:

- Loại tác động đơn (Single Acting): Ở cơ chế này, chỉ có một đầu của piston được cấp khí nén. Khi khí vào buồng áp lực, piston bị đẩy sang một phía, làm trục quay và van mở ra. Khi ngắt nguồn khí, lò xo hồi vị sẽ đẩy piston về vị trí ban đầu, đóng van lại.

- Loại tác động kép (Double Acting): Cả hai đầu của piston đều có cửa khí vào, ra. Khi khí nén được cấp vào một bên, piston di chuyển và quay trục van, đồng thời xả khí ở bên đối diện. Khi đảo chiều khí, piston di chuyển ngược lại giúp van trở về trạng thái ban đầu.

III. Các dòng van công nghiệp lắp bộ điều khiển khí nén

Bộ điều khiển khí nén là thiết bị vận hành van công nghiệp với khả năng chuyển đổi năng lượng khí nén thành chuyển động xoay hoặc tịnh tiến để đóng mở van. Các dòng van này đều được Thuận Phát Valve chúng tôi cung cấp trên thị trường với đa dạng kiểu dáng và kích thước khác nhau, giúp người sử dụng dễ dàng lựa chọn dòng van phù hợp nhất với hệ thống.

1. Van bi điều khiển khí nén

Van bi điều khiển khí nén là dòng van công nghiệp có thiết kế đĩa van hình cầu được khoét lỗ xuyên tâm để lưu chất cho thể di chuyển qua van thông qua chuyển động xoay 90 độ. Với thiết kế là sự kết hợp hoàn hảo giữa thân van bi cơ và bộ điều khiển khí nén, đem lại khả năng đóng mở chính xác và linh hoạt, đặc biêt được sản xuất từ các chất liệu phổ thông như inox, gang, thép, đồng, nhựa phù hợp sử dụng trong mọi môi trường và hệ thống khác nhau.

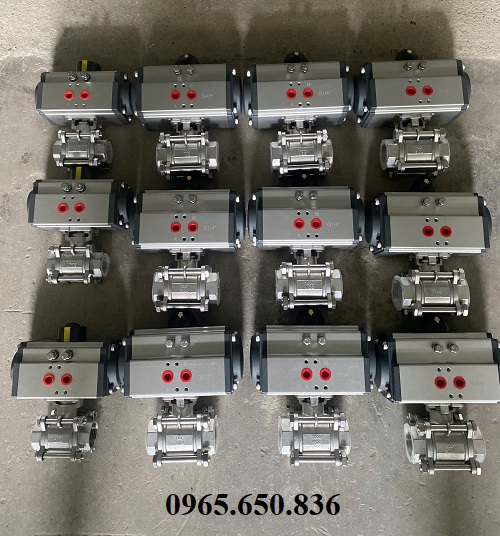

Van bi lắp bộ điều khiển khí nén.

Các dòng van bi điều khiển khí nén hàng đầu hiện nay

• Van bi inox điều khiển khí nén
• Van bi gang điều khiển khí nén
• Van bi thép điều khiển khí nén
• Van bi nhựa điều khiển khí nén
• Van bi đồng điều khiển khí nén
• Van bi vi sinh điều khiển khí nén
• Van bi nối ren điều khiển khí nén
• Van bi mặt bích điều khiển khí nén
• Van bi áp lực cao điều khiển khí nén
• Van bi 3 ngã điều khiển khí nén
• Van bi 2PC điều khiển khí nén
• Van bi điều khiển khí nén tác động đơn
• Van bi điều khiển khí nén tác động kép
• Van bi điều khiển khí nén tuyến tính
• Van bi điều khiển khí nén 3PC
• Van bi điều khiển khí nén Samwoo
• Van bi điều khiển khí nén Yaccor
• Van bi điều khiển khí nén KST
• Van bi điều khiển khí nén Kitz
• Van bi điều khiển khí nén Hàn Quốc
• Van bi điều khiển khí nén Đài Loan

>>> Tìm hiểu thêm về dòng sản phẩm này tại đây: Van bướm điều khiển khí nén.

2. Van bướm điều khiển khí nén

Van bướm điều khiển khí nén là sự kết hợp độc đáo giữa thân van bướm và bộ điều khiển khí nén, thiết kế phần van cơ với đĩa van hình cánh bướm khi mở, đĩa van sẽ nằm trực tiếp trên dòng chảy lưu chất. Dòng van này được ứng dụng rất nhiều trong các hệ thống cấp nước sinh hoạt, nước thải, các hệ thống công nghiệp hiện nay.

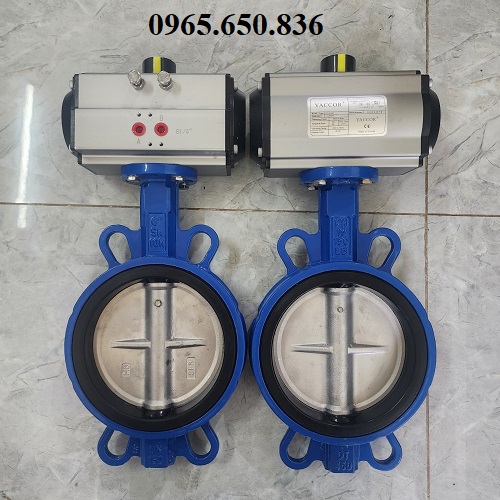

Van bướm lắp bộ điều khiển khí nén.

Các dòng van bướm điều khiển khí nén hàng đầu hiện nay

• Van bướm điều khiển khí nén tác động đơn
• Van bướm điều khiển khí nén tác động kép
• Van bướm điều khiển khí nén tuyến tính
• Van bướm inox điều khiển khí nén
• Van bướm gang điều khiển khí nén
• Van bướm nhựa điều khiển khí nén
• Van bướm thép điều khiển khí nén
• Van bướm thân gang cánh inox điều khiển khí nén
• Van bướm vi sinh điều khiển khí nén
• Van bướm mặt bích điều khiển khí nén
• Van bướm lug điều khiển khí nén
• Van bướm wafer điều khiển khí nén
• Van bướm điều khiển khí nén áp lực cao
• Van bướm silo điều khiển khí nén
• Van bướm xi măng điều khiển khí nén
• Van bướm Kitz điều khiển khí nén
• Van bướm điều khiển khí nén Samwoo
• Van bướm điều khiển khí nén Yaccor
• Van bướm điều khiển khí nén KST
• Van bướm điều khiển khí nén Haitima
• Van bướm điều khiển khí nén Toyo

>>> Tìm hiểu thêm về dòng van này tại đây: Van bướm điều khiển khí nén.

3. Van cầu điều khiển khí nén

Van cầu điều khiển khí nén là dòng van chuyên dụng rất được ưu chuộng sử dụng trong việc điều tiết lưu lượng dòng chảy, với thiết kế đĩa van đặc biệt kết hợp với ghế van tạo ra sự ngăn cách chặt chẽ giữa 2 khoang trong thân van, từ đó giúp kiểm soát dòng chảy 1 cách linh hoạt với độ chính xác cao. Hiện nay với sự phát triển của công nghệ, bộ điều khiển khí nén dành riêng cho dòng van này cũng được phát triển và sử dụng rộng rãi, giúp tăng tính linh hoạt cho van với khả năng điều khiển tự xa mạnh mẽ và vượt trội hơn nhiều.

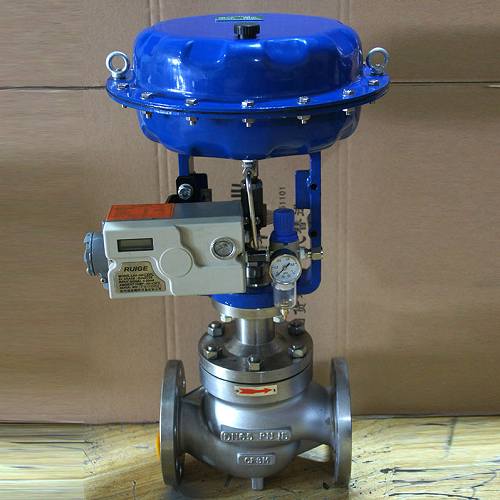

Van cầu lắp bộ điều khiển khí nén.

Các dòng van cầu điều khiển khí nén hàng đầu hiện nay:

• Van cầu nước điều khiển khí nén
• Van cầu hơi điều khiển khí nén
• Van cầu khí điều khiển khí nén
• Van cầu chữ ngã điều khiển khí nén
• Van cầu bầu điều khiển khí nén
• Van cầu góc điều khiển khí nén
• Van cầu inox điều khiển khí nén
• Van cầu gang điều khiển khí nén
• Van cầu thép điều khiển khí nén
• Van cầu nối ren điều khiển khí nén
• Van cầu mặt bích điều khiển khí nén
• Van cầu nối hàn điều khiển khí nén
• Van cầu điều khiển khí nén Yoshitake
• Van cầu điều khiển khí nén Tozen
• Van cầu điều khiển khí nén Arita
• Van cầu cầu điều khiển khí nén Kitz

4. Van cổng điều khiển khí nén

Van công điều khiển khí nén hay còn được gọi là van chặn điều khiển khí nén, đây là dòng van có thiết kế khá đặc biệt với đĩa van dạng cánh cửa, có thể nâng lên và hạ xuống để kiểm soát dòng chảy lưu chất.  Được trang bị bộ truyền động khí nén với khả năng điều khiển hoạt động nâng lên hạ xuống của đĩa van từ xa, đem lại hiệu quả cao trong quá trình vận hành.

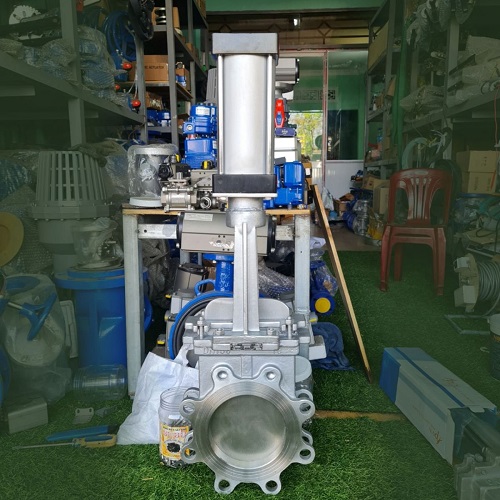

Van cổng dao lắp điều khiển khí nén.

Các dòng van cầu điều khiển khí nén hàng đầu hiện nay:

• Van cổng gang điều khiển khí nén
• Van cổng inox điều khiển khí nén
• Van cổng thép điều khiển khí nén
• Van cổng nối ren điều khiển khí nén
• Van cổng mặt bích điều khiển khí nén
• Van cổng cổ dài điều khiển khí nén
• Van cổng nước điều khiển khí nén
• Van cổng hơi nóng điều khiển khí nén
• Van cổng nối hàn điều khiển khí nén
• Van cổng dao điều khiển khí nén
• Van cửa phai điều khiển khí nén
• Van cổng Arita điều khiển khí nén
• Van cổng Tozen điều khiển khí nén
• Van cổng Kitz điều khiển khí nén
• Van cổng Yoshitake điều khiển khí nén

IV. Phụ kiện đi kèm bộ điều khiển khí nén

Để bộ điều khiển khí nén (pneumatic actuator) hoạt động chính xác, ổn định và đồng bộ với toàn hệ thống van, cần sử dụng thêm một số phụ kiện đi kèm. Những thiết bị này có nhiệm vụ hỗ trợ, kiểm soát và tối ưu hiệu suất của bộ truyền động, giúp việc vận hành van trở nên tự động, an toàn và chính xác hơn. Dưới đây là các phụ kiện phổ biến đi kèm với bộ điều khiển khí nén:

1. Van điện từ điều hướng (Solenoid Valve)

Đây là thiết bị có nhiệm vụ điều khiển hướng dòng khí nén ra, vào bộ truyền động khí nén, khi nhận tín hiệu điện từ hệ thống điều khiển trung tâm (PLC, DCS…), van điện từ sẽ mở hoặc đóng các cửa khí, quyết định việc van công nghiệp mở hay đóng.

• Có hai loại chính: van điện từ 5/2 (cho tác động kép) và van điện từ 3/2 (cho tác động đơn).
• Tiêu chuẩn lắp đặt thông dụng: NAMUR, cho phép gắn trực tiếp lên thân actuator.
• Vai trò: là bộ não điều phối khí nén, giúp toàn bộ hệ thống hoạt động tự động và đồng bộ.

2. Bộ hiển thị vị trí (Limit Switch Box)

• Thiết bị này được gắn trên đỉnh bộ điều khiển khí nén, có chức năng hiển thị trạng thái van đang mở hay đóng thông qua đèn báo hoặc cơ cấu chỉ thị cơ học.
• Ngoài ra, bên trong hộp còn có công tắc hành trình (micro switch hoặc sensor) để gửi tín hiệu phản hồi về tủ điều khiển.
• Chỉ thị góc mở thường dùng hiển thị cơ học 0°–90°, có thể tùy chọn dạng chống nổ (Ex proof) khi dùng trong môi trường dễ cháy nổ.

3. Bộ định vị khí nén (Positioner)

• Bộ định vị là phụ kiện chuyên dụng dùng cho van điều khiển tuyến tính, giúp điều chỉnh chính xác góc mở của van theo tín hiệu đầu vào (4–20mA hoặc 0–10V).
• Positioner sẽ so sánh tín hiệu điều khiển và vị trí thực tế của van, từ đó bổ sung hoặc xả khí để đạt được vị trí mong muốn.
• Có hai dạng: bộ định vị khí (Pneumatic Positioner) và bộ định vị điện – khí (Electro-Pneumatic Positioner).

4. Bộ lọc khí nén (Compressed air filter)

Là thiết bị lọc sạch khí nén trước khi khí nén được đưa vào bộ điều khiển, việc này giúp khí nén sạch hơn, không còn các bụ bẩn hạt cát, có thể gây ra hư học, kẹt bánh răng trong bộ điều khiển sau thời gian dài sử dụng.

5. Dây hơi, tiêu âm, van tiết lưu

Đây là các phụ kiện giúp kết nối và dẫn đường khí nén vào bộ điều khiển, giảm âm thanh của khi bộ điều khiển xả khí nén thừa trong quá trình vận hành hệ thống.

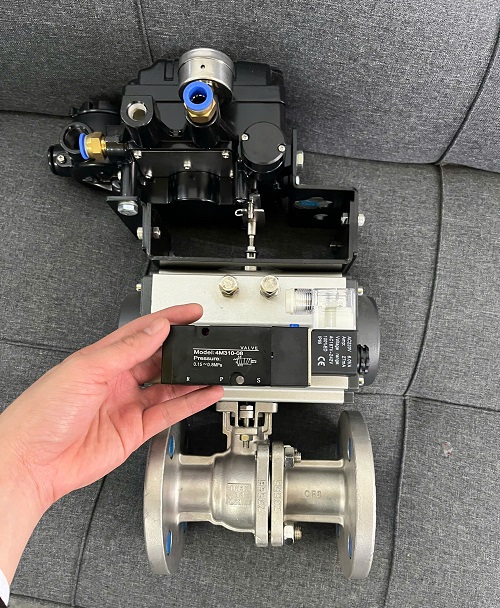

Van bi điều khiển khí nén tuyến tính.

V. Sự khác biệt giữa bộ điều khiển khí nén tác động đơn và tác động kép

Trong các hệ thống van công nghiệp, bộ điều khiển khí nén được chia làm hai loại chính: tác động đơn (Single Acting) và tác động kép (Double Acting). Cả hai đều sử dụng khí nén để vận hành van, nhưng nguyên lý hoạt động và cơ chế hồi vị hoàn toàn khác nhau, dẫn đến sự khác biệt về cấu tạo, ứng dụng và hiệu năng.

- Bộ điều khiển khí nén tác động đơn (Single Acting): Bộ điều khiển khí nén tác động đơn là loại thiết bị sử dụng nguồn khí nén cấp vào một phía của piston, trong khi phía còn lại được lắp lò xo hồi vị. Khi ngắt nguồn khí, lực đàn hồi của lò xo sẽ tự động đưa piston trở về vị trí ban đầu.

- Bộ điều khiển khí nén tác động kép (Double Acting): Bộ điều khiển khí nén tác động kép có hai cửa cấp khí ở hai đầu piston, hoạt động hoàn toàn bằng áp lực khí nén hai chiều và không có lò xo hồi vị.

Khi nào nên sử dụng bộ điều khiển khí nén tác động kép (Double Acting)

• Bộ điều khiển khí nén tác động kép phù hợp với các ứng dụng cần lực mô-men xoắn lớn, tốc độ phản ứng nhanh và điều khiển chính xác cao.
• Thiết bị này không có lò xo hồi vị, nên cả hai hướng chuyển động đều điều khiển bằng khí nén hai chiều.

Khi nào nên sử dụng bộ điều khiển khí nén tác động đơn (Single Acting)

• Bộ điều khiển khí nén tác động đơn phù hợp trong các trường hợp ưu tiên độ an toàn và tiết kiệm năng lượng.
• Loại này có lò xo hồi vị giúp van tự động trở về vị trí mặc định khi mất khí nén (thường đóng hoặc thường mở).

VI. Địa chỉ mua bộ điều khiển khí nén chính hãng, giá tốt nhất

Khi lựa chọn bộ điều khiển khí nén cho hệ thống van công nghiệp, yếu tố quan trọng nhất là nguồn gốc sản phẩm và chất lượng vận hành. Một thiết bị kém chất lượng có thể khiến van hoạt động sai lệch, gây rò rỉ khí hoặc hư hỏng sớm, ảnh hưởng trực tiếp đến hiệu suất toàn hệ thống. Vì vậy, việc chọn mua sản phẩm chính hãng, có chứng nhận CO-CQ rõ ràng là điều không thể bỏ qua.

Thuận Phát Valve là đơn vị phân phối thiết bị van công nghiệp và bộ truyền động khí nén uy tín hàng đầu tại Việt Nam, chuyên cung cấp sản phẩm chính hãng 100% đến từ các thương hiệu nổi tiếng như KosaPlus, Samwoo, Kitz, KST, Yaccor, Haitima… Mỗi sản phẩm đều được kiểm tra kỹ lưỡng trước khi xuất kho, đảm bảo chất lượng ổn định và tuổi thọ cao khi đưa vào vận hành thực tế.

Với đội ngũ kỹ sư kỹ thuật nhiều kinh nghiệm, Thuận Phát Valve không chỉ cung cấp sản phẩm mà còn hỗ trợ tư vấn lựa chọn model phù hợp, hướng dẫn lắp đặt, vận hành, và bảo hành tận nơi. Công ty luôn cam kết mang đến giải pháp khí nén tối ưu nhất, giúp doanh nghiệp tiết kiệm chi phí, nâng cao hiệu quả hoạt động và duy trì hệ thống vận hành bền bỉ trong thời gian dài.
