Cách lắp đặt đồng hồ đo lưu lượng xăng dầu điện tử

Trong các hệ thống cấp phát xăng dầu, việc đo lường chính xác lưu lượng là yếu tố then chốt để đảm bảo tính minh bạch, kiểm soát hao hụt và vận hành ổn định toàn bộ dây chuyền. Bên cạnh các dòng đồng hồ cơ truyền thống, đồng hồ đo lưu lượng xăng dầu điện tử đang trở thành lựa chọn phổ biến nhờ khả năng hiển thị chính xác, độ ổn định cao, dễ kết nối hệ thống điều khiển và đọc dữ liệu tức thời. Tuy nhiên, để thiết bị hoạt động đúng tiêu chuẩn và cho kết quả đo chính xác, quy trình lắp đặt đóng vai trò cực kỳ quan trọng.

Bài viết này sẽ hướng dẫn chi tiết cách lắp đặt đồng hồ đo lưu lượng xăng dầu điện tử theo đúng tiêu chuẩn kỹ thuật, đây là tài liệu giúp kỹ thuật viên, chủ cửa hàng xăng dầu, đơn vị thi công và đội bảo trì có thể áp dụng ngay vào thực tế, đảm bảo thiết bị hoạt động chính xác và bền bỉ.

I. Giới thiệu về đồng hồ đo lưu lượng xăng dầu điện tử

Đồng hồ đo lưu lượng xăng dầu điện tử là thiết bị được thiết kế để đo lưu lượng nhiên liệu với độ chính xác cao, đồng thời hiển thị kết quả trực tiếp lên màn hình kỹ thuật số. Để thiết bị cho kết quả đo đúng, khâu lắp đặt đóng vai trò quyết định, bởi chỉ cần lắp sai hướng, sai vị trí hoặc sai chuẩn kết nối, sai số có thể tăng lên gấp 2–3 lần so với thông số nhà sản xuất.

Đồng hồ điện tử hoạt động dựa trên turbine hoặc oval gear, bộ phận này quay theo tốc độ dòng nhiên liệu và tạo ra tín hiệu xung. Khi lắp đặt, nếu đường ống bị lệch tâm, có cặn bẩn, có bọt khí hoặc dòng chảy không ổn định, tốc độ quay của turbine/gear sẽ thay đổi, dẫn đến kết quả đo sai lệch.

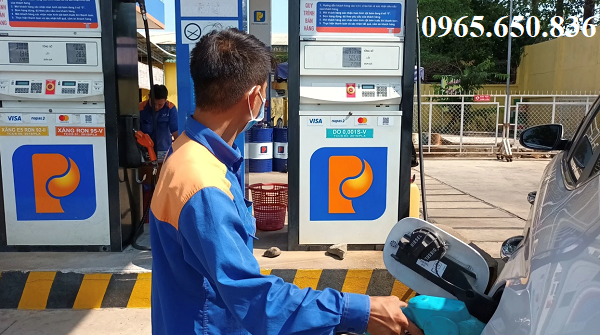

Đồng hồ nước cho trạm bơ xăng.

Ngoài ra, đồng hồ có mũi tên chỉ hướng dòng chảy, nếu lắp ngược, turbine quay sai chiều, không đo được hoặc hiển thị sai số âm.

II. Các lưu ý cần quan tâm khi lắp đặt đồng hồ đo lưu lượng xăng dầu điện tử

Việc lắp đặt đồng hồ đo lưu lượng xăng dầu điện tử tưởng đơn giản nhưng thực tế lại đòi hỏi kỹ thuật chính xác để đảm bảo thiết bị đạt đúng sai số mà nhà sản xuất công bố. Nếu bỏ qua các điều kiện lắp đặt, sai số có thể tăng lên gấp nhiều lần, gây thất thoát nhiên liệu và giảm tuổi thọ cảm biến. Dưới đây là những lưu ý quan trọng nhất cần tuân thủ.

- Lắp đúng hướng dòng chảy: Khi lắp đặt, luôn đảm bảo đồng hồ được hướng đúng theo mũi tên chỉ dòng chảy trên thân. Lắp sai hướng khiến turbine quay ngược, gây sai số lớn hoặc khiến thiết bị không hoạt động.

- Đảm bảo đủ đoạn ống thẳng: Đồng hồ cần đoạn ống thẳng trước và sau đủ dài để ổn định dòng chảy. Lắp sát co, van hoặc bơm làm dòng xoáy, khiến turbine quay không đều và tăng sai số đo.

- Không lắp quá gần bơm xăng dầu: Bơm tạo rung và xung áp mạnh, nếu lắp đồng hồ quá gần sẽ làm cảm biến mất ổn định. Nên đặt cách bơm 1–1,5 mét để đảm bảo độ chính xác khi vận hành.

- Lắp đúng tư thế theo thiết kế: Tùy theo loại cảm biến, đồng hồ phải được lắp đúng tư thế để tránh tích khí. Sai tư thế làm turbine hoặc bánh răng vận hành không đều, dẫn đến sai số cao và giảm tuổi thọ.

- Tránh để bọt khí tồn tại trong đường ống: Bọt khí khiến turbine quay sai tốc độ và làm kết quả đo không chính xác. Cần lắp đồng hồ ở vị trí cao, tránh điểm võng chữ U và xả khí trước khi vận hành chính thức.

- Lắp bộ lọc nhiên liệu trước đồng hồ: Tạp chất như cặn, rỉ sét hoặc nước dễ làm kẹt cảm biến và tăng lực cản. Vì vậy cần lắp bộ lọc y hoặc lọc tách nước phía trước để bảo vệ đồng hồ.

- Đảm bảo mối nối kín, không rò rỉ: Khi lắp ren hoặc mặt bích, phải đảm bảo kín hoàn toàn để tránh lọt khí hoặc rò nhiên liệu. Rò rỉ khiến dòng chảy không ổn định và làm sai lệch kết quả đo thực tế.

Thiết bị đo lưu lượng xăng dầu chạy pin.

III. Chuẩn bị trước khi lắp đặt đồng hồ đo lưu lượng xăng dầu điện tử

Trước khi tiến hành lắp đặt đồng hồ đo lưu lượng xăng dầu điện tử, việc chuẩn bị đúng và đủ là bước quan trọng để đảm bảo thiết bị vận hành chính xác, hạn chế sai số và tăng độ bền cho cảm biến. Dưới đây là các yêu cầu kỹ thuật cần được kiểm tra và xử lý trước khi lắp.

• Trước khi lắp đặt, kỹ thuật viên phải xác định chính xác loại nhiên liệu sẽ đo để chọn đúng model tương thích.
• Việc sử dụng sai loại nhiên liệu so với khuyến cáo của nhà sản xuất có thể làm hỏng cảm biến, tăng sai số đo hoặc gây kẹt turbine khi nhiên liệu quá đặc.
• Đối với kết nối, cần xác định trước kiểu lắp là ren BSP/NPT hay mặt bích tiêu chuẩn JIS/ANSI.
• Việc chọn sai chuẩn kết nối có thể gây rò rỉ, lệch tâm hoặc siết ren không đúng, dẫn đến tổn thất áp và sai số cao khi vận hành.
• Đường ống chứa nhiều cặn bẩn, mạt thép, gỉ sét hoặc nước đọng sẽ ảnh hưởng trực tiếp đến cảm biến turbine hoặc bánh răng oval gear.
• Đây là bước rất quan trọng vì chỉ cần một lượng nhỏ cặn cũng có thể làm turbine quay không đều, gây kẹt và làm hỏng cảm biến trong thời gian ngắn.
• Tùy vào thiết kế cảm biến bên trong, đồng hồ có thể yêu cầu lắp ngang hoặc cho phép lắp đứng. Với đồng hồ turbine, tư thế lắp ngang giúp giảm bọt khí và đảm bảo turbine quay đều.
• Với oval gear, có thể lắp đứng nhưng đầu vào phải đặt thấp để tránh khí lọt vào. Việc quyết định hướng lắp này cần được chuẩn bị trước để chọn đúng vị trí và phụ kiện nối ống phù hợp.

IV. Quy trình lắp đặt đồng hồ đo lưu lượng xăng dầu điện tử

Quy trình lắp đặt đúng kỹ thuật giúp đồng hồ đo lưu lượng xăng dầu điện tử hoạt động chính xác, ổn định và hạn chế tối đa sai số trong suốt quá trình vận hành. Dưới đây là hướng dẫn chi tiết từng bước để kỹ thuật viên có thể áp dụng trực tiếp vào thực tế.

- Bước 1: Xác định vị trí lắp đặt phù hợp

• Trước khi tiến hành lắp đặt, cần chọn đúng vị trí để đảm bảo dòng chảy ổn định và không ảnh hưởng đến cảm biến. Đồng hồ phải được đặt tại đoạn ống thẳng, cách xa co, T, van hoặc bơm để tránh dòng xoáy gây sai số.
• Ngoài ra, nên chọn vị trí ít rung động và tránh gần nguồn nhiệt hoặc thiết bị gây nhiễu điện từ, nhằm giúp cảm biến hoạt động chính xác và kéo dài tuổi thọ.

- Bước 2: Lắp đặt dạng cơ học

• Sau khi xác định vị trí, tiến hành lắp cơ khí theo đúng tiêu chuẩn của hệ thống, với kiểu nối ren, cần chọn đúng chuẩn ren BSPT hoặc NPT và sử dụng băng tan hoặc keo ren chịu dầu để đảm bảo độ kín tuyệt đối.
• Với kiểu mặt bích, phải siết bulong đồng đều theo dạng chữ thập để tránh lệch tâm. Dù là kiểu lắp nào, cũng không được siết quá mạnh gây biến dạng thân đồng hồ hoặc làm lệch trục turbine.

- Bước 3: Đấu nối điện và cảm biến

• Tiếp theo, đấu nối phần điện theo đúng sơ đồ nhà sản xuất. Đồng hồ có thể dùng nguồn DC 12V, DC 24V hoặc AC 220V tùy model, vì vậy cần kiểm tra kỹ trước khi cấp nguồn.
• Dây tín hiệu truyền xung hoặc dòng 4–20mA phải được đấu đúng cực tính và nối về PLC hoặc bộ điều khiển trung tâm theo đúng ký hiệu. Để tránh nhiễu tín hiệu, nên đi dây riêng biệt và sử dụng dây chống nhiễu nếu lắp gần motor hoặc thiết bị công suất lớn.

- Bước 4: Kiểm tra vận hành và hiệu chuẩn

• Sau khi lắp xong cơ khí và điện, mở van cấp nhiên liệu và chạy thử để kiểm tra trạng thái hoạt động. Quan sát màn hình hiển thị xem lưu lượng có lên ổn định hay không, có xuất hiện giật, nhảy số bất thường hay mất tín hiệu không.
• Tiếp theo, so sánh kết quả đo của đồng hồ với can đo chuẩn hoặc thiết bị mẫu để xác định sai số ban đầu. Nếu sai số lệch nhiều, cần điều chỉnh lại hệ số K-factor theo hướng dẫn nhà sản xuất để đạt độ chính xác tối ưu.

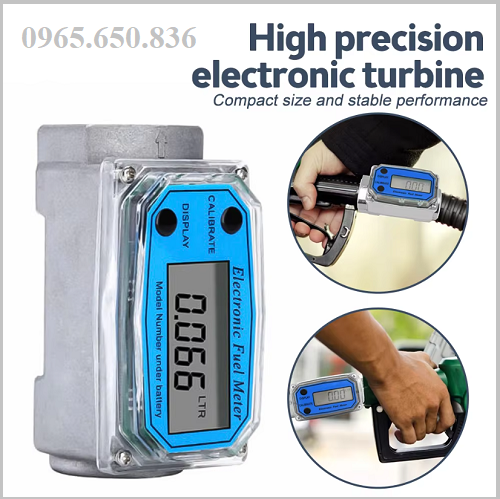

Lăp đặt đồng hồ điện tử xăng dầu.

>>> Tìm hiểu thêm về đồng hồ xăng dầu tại đây: Đồng hồ đo nước xăng dầu.

V. Hướng dẫn bảo trì và vệ sinh định kỳ

Để đồng hồ đo lưu lượng xăng dầu điện tử hoạt động ổn định, duy trì độ chính xác và kéo dài tuổi thọ cảm biến, việc bảo trì và vệ sinh định kỳ là yêu cầu bắt buộc. Các bước dưới đây giúp hệ thống vận hành bền bỉ, hạn chế tối đa sai số và tránh hư hỏng không cần thiết trong quá trình sử dụng lâu dài.

- Vệ sinh lưới lọc đầu vào: Lưới lọc có nhiệm vụ giữ lại cặn bẩn, gỉ sét và tạp chất trước khi nhiên liệu đi vào đồng hồ. Theo thời gian, lưới lọc dễ bị bám cặn, làm giảm lưu lượng và tạo áp lực không ổn định khiến turbine quay sai tốc độ.

- Kiểm tra cảm biến đo lưu lượng (turbine hoặc oval gear): Cảm biến là bộ phận quan trọng nhất của đồng hồ, chịu trách nhiệm đo chính lưu lượng nhiên liệu. Sau thời gian sử dụng, turbine hoặc bánh răng oval gear có thể bị bám cặn, bị ma sát hoặc kẹt do tạp chất nhỏ.

- Lau khô và bảo vệ bảng hiển thị: Bảng hiển thị điện tử (LCD/LED) rất nhạy với hơi ẩm, xăng và dung môi. Khi làm việc trong môi trường ngoài trời hoặc gần trạm cấp phát, hơi xăng dễ bám lên mặt hiển thị, gây mờ hoặc giảm độ rõ nét của số đo.

- Kiểm tra dây nguồn và cáp tín hiệu: Dây nguồn và dây tín hiệu có vai trò duy trì hoạt động ổn định và truyền dữ liệu chính xác về bộ điều khiển. Theo thời gian, dây có thể bị oxi hóa, đứt ngầm, lỏng chân cắm hoặc nhiễu do đặt gần dây công suất lớn.

- Đảm bảo mặt bích hoặc ren không bị rỉ sét: Các mối nối ren hoặc mặt bích nếu bị rỉ sét sẽ làm giảm độ kín của đường ống, dẫn đến rò rỉ nhiên liệu hoặc hút khí vào đồng hồ, gây sai số lớn.

VI. Kết luận của bài viết

Việc lắp đặt đồng hồ đo lưu lượng xăng dầu điện tử đúng kỹ thuật đóng vai trò then chốt trong việc đảm bảo độ chính xác, ổn định và tuổi thọ của thiết bị. Một sai sót nhỏ trong vị trí lắp, hướng dòng chảy hay đấu nối điện đều có thể ảnh hưởng lớn đến kết quả đo và gây thất thoát nhiên liệu. Vì vậy, quy trình lắp đặt cần được thực hiện theo đúng khuyến cáo kỹ thuật, tuân thủ đầy đủ các bước chuẩn bị, lắp đặt, kiểm tra và hiệu chuẩn sau khi đưa vào vận hành.

Khi lựa chọn model phù hợp, người dùng nên dựa trên lưu lượng thực tế, kích thước đường ống, loại nhiên liệu và môi trường làm việc. Những hệ thống có rung động mạnh hoặc lưu lượng biến thiên lớn nên ưu tiên dòng cảm biến oval gear; trong khi các ứng dụng ổn định, lưu lượng đều có thể dùng đồng hồ turbine để tối ưu chi phí. Việc chọn đúng loại giúp thiết bị hoạt động chính xác và bền bỉ hơn trong thời gian dài.

Nếu anh cần tư vấn lựa chọn model, kỹ thuật lắp đặt hoặc báo giá đồng hồ đo lưu lượng xăng dầu điện tử, hãy liên hệ Thuận Phát Valve – Đơn vị cung cấp thiết bị xăng dầu chính hãng, chuyên hỗ trợ giải pháp trọn gói từ lựa chọn thiết bị, lắp đặt đến hiệu chuẩn thực tế. Đội ngũ kỹ thuật sẵn sàng hỗ trợ nhanh chóng và chính xác theo đúng yêu cầu hệ thống của anh.
