Cách lắp đặt đồng hồ đo xăng dầu

Trong hệ thống chứa, cấp, xuất, nhập xăng dầu, việc lắp đặt đồng hồ đo đúng kỹ thuật là yếu tố quyết định đến độ chính xác của phép đo cũng như sự an toàn của toàn bộ dây chuyền. Một sai sót nhỏ trong khâu lắp đặt có thể khiến số liệu lưu lượng sai lệch, hệ thống rò rỉ hoặc giảm tuổi thọ thiết bị. Bài viết dưới đây sẽ hướng dẫn chi tiết từng bước lắp đặt đồng hồ đo xăng dầu theo tiêu chuẩn thực tế, kèm theo những lưu ý quan trọng để đảm bảo thiết bị vận hành ổn định, độ chính xác cao và phù hợp với mọi loại lưu lượng kế xăng dầu hiện nay.

I. Tầm quan trọng của việc lắp đặt đồng hồ đo xăng dầu đúng cách

Việc lắp đặt đồng hồ đo xăng dầu đúng kỹ thuật có ảnh hưởng trực tiếp đến độ chính xác của phép đo và sự ổn định của toàn bộ hệ thống nhiên liệu. Khi được đặt đúng vị trí, đúng chiều dòng chảy và đúng tiêu chuẩn kỹ thuật, đồng hồ sẽ giảm thiểu sai số, hoạt động mượt mà và đảm bảo lưu lượng được ghi nhận chính xác trong mọi điều kiện vận hành.

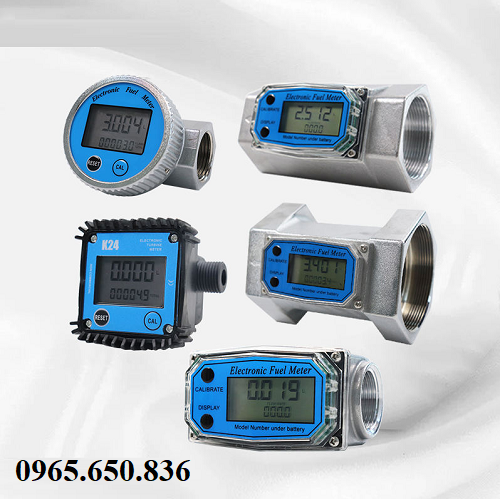

Đồng hồ lưu lượng xăng dầu.

Ngược lại, chỉ một lỗi nhỏ như lắp sai hướng, thiếu đoạn ống thẳng, kết nối không kín hoặc để khí lọt vào đường ống đều có thể khiến đồng hồ sai lệch, gây rò rỉ và tiềm ẩn nguy cơ cháy nổ tại khu vực chứa xăng dầu. Vì vậy, lắp đặt đúng cách không chỉ bảo vệ thiết bị mà còn đảm bảo an toàn tuyệt đối cho hệ thống.

II. Xác định yêu cầu và chuẩn bị trước khi lắp đặt

- Lựa chọn đồng hồ phù hợp với hệ thống

Trước khi lắp đặt, việc đầu tiên là xác định đúng loại đồng hồ đo xăng dầu phù hợp với hệ thống đang sử dụng.

• Các yếu tố cần cân nhắc gồm lưu lượng thực tế, áp suất đường ống, kích thước ống (DN/phi), chất liệu thân đồng hồ (nhôm, đồng, inox, gang), kiểu kết nối (ren, mặt bích) và dạng hiển thị (cơ hoặc điện tử).
• Một đồng hồ phù hợp không chỉ giúp tối ưu độ chính xác mà còn đảm bảo tuổi thọ dài, hạn chế hư hỏng trong môi trường nhiên liệu dễ bay hơi và có tính ăn mòn nhẹ.

- Kiểm tra thiết bị, dụng cụ và điều kiện lắp đặt

Trước khi tiến hành lắp đặt, cần kiểm tra tổng thể thiết bị để đảm bảo đồng hồ không bị móp méo, nứt vỡ hay tổn hại cảm biến trong quá trình vận chuyển.

• Đối với đồng hồ điện tử, phải kiểm tra thêm nguồn cấp, dây tín hiệu và giắc kết nối để tránh lỗi vận hành sau này.
• Đồng thời chuẩn bị đầy đủ dụng cụ như mỏ lết, bulông, băng tan, gioăng, đồng hồ siết lực… và đảm bảo khu vực lắp đặt khô ráo, thông thoáng, tránh nguồn nhiệt hoặc khu vực có nguy cơ cháy nổ.

- Làm sạch và chuẩn bị đường ống

Đường ống trước khi lắp đặt phải được vệ sinh kỹ lưỡng để loại bỏ cặn bẩn, gỉ sét, dị vật hoặc khí tồn đọng bên trong.

• Những yếu tố này có thể làm cản trở dòng chảy, gây xung lực, tạo bọt khí và ảnh hưởng trực tiếp đến độ chính xác của đồng hồ đo xăng dầu.
• Trong trường hợp hệ thống mới thi công, cần xả sạch đường ống trước khi lắp. Với hệ thống cũ, cần kiểm tra thêm tình trạng gioăng, mặt bích và độ thẳng của đoạn ống.

Vị trí lắp đặt đồng hồ đo xăng dầu.

III. Các bước lắp đặt đồng hồ đo xăng dầu theo chuẩn hướng dẫn của nhà sản xuất

Đặt lắp đặt đồng hồ đo xăng dầu vào hệ thống đường ống, chuẩn đúng kỹ thuật, người sử dụng cần thực thiện đúng theo các bước sau:

- Bước 1: Ngắt hệ thống và xả áp trước khi lắp đặt

• Trước tiên, cần dừng hoàn toàn máy bơm và đóng tất cả các van đầu, cuối để cách ly đoạn ống chuẩn bị lắp đồng hồ.
• Sau đó tiến hành xả áp để đảm bảo đường ống không còn áp suất dư, tránh nguy cơ phun trào nhiên liệu khi tháo/lắp.

- Bước 2: Vệ sinh bề mặt kết nối và kiểm tra gioăng

• Kiểm tra kỹ bề mặt ren hoặc mặt bích để đảm bảo không có cặn, gỉ sét hoặc dị vật, vệ sinh sạch sẽ để đảm bảo độ kín sau khi lắp đặt.
• Nếu sử dụng mặt bích, kiểm tra độ phẳng và độ đồng tâm của hai bề mặt. Với kết nối ren, cần quấn băng tan đúng số vòng theo tiêu chuẩn.

- Bước 3:  Lắp đồng hồ đúng chiều theo mũi tên dòng chảy

• Đặt đồng hồ vào vị trí đã xác định, lưu ý chiều dòng chảy theo mũi tên trên thân thiết bị. Đây là yêu cầu bắt buộc vì hầu hết đồng hồ đo xăng dầu (cơ và điện tử) đều được thiết kế để hoạt động tối ưu theo một chiều nhất định.
• Lắp ngược chiều có thể gây kẹt cánh đo, sai số nghiêm trọng hoặc làm hỏng cảm biến lưu lượng.

- Bước 4: Kết nối cơ khí: ren hoặc mặt bích

• Đối với đồng hồ kết nối ren: siết đều hai đầu, tránh siết quá lực làm nứt thân hoặc biến dạng ren. Luôn giữ đồng hồ thẳng trục để tránh lệch tâm gây rung và hao mòn.
• Đối với đồng hồ kết nối mặt bích: đặt gioăng đúng tâm, siết bulông theo thứ tự chéo (xoay đều), từng bước tăng lực siết để đảm bảo đồng hồ ép kín mà không bị lệch.

- Bước 5: Kết nối điện và tín hiệu (đối với đồng hồ điện tử)

• Kết nối nguồn và dây tín hiệu theo sơ đồ chuẩn của nhà sản xuất, kiểm tra thông số điện áp (thường 12V/24V DC hoặc 220V AC tùy model).
• Dây tín hiệu cần đi riêng rẽ, tránh chạy song song với dây nguồn để hạn chế nhiễu điện từ, đồng thời nối đất đúng chuẩn nhằm đảm bảo chống tĩnh điện và phòng cháy nổ trong môi trường xăng dầu.

- Bước 6: Kiểm tra kín, mở van và vận hành thử

• Sau khi lắp đặt xong, kiểm tra kỹ toàn bộ mối nối. Mở van đầu vào từ từ để tránh xung lực nước hoặc khí làm hư hỏng cánh đo.
• Quan sát đồng hồ trong vài phút đầu để đảm bảo hiển thị ổn định và không có rò rỉ, nếu là đồng hồ điện tử, kiểm tra thêm màn hình hiển thị, tín hiệu xung và khả năng ghi nhận lưu lượng.

Hướng dẫn lắp đặt đồng hồ xăng dầu.

IV. Những lưu ý quan trọng để đảm bảo đo chính xác và an toàn

• Lắp đồng hồ đúng chiều dòng chảy theo mũi tên của nhà sản xuất. Việc lắp sai chiều khiến cánh đo hoặc cảm biến hoạt động không ổn định, gây sai số hoặc hỏng thiết bị.
• Hạn chế tối đa khí trong đường ống. Khí lọt vào hệ thống là nguyên nhân chính gây giật, nhảy số, đo sai hoặc ngừng hoạt động. Cần xả khí trước khi vận hành và kiểm tra kín tại các mối nối.
• Đảm bảo đủ chiều dài ống thẳng trước và sau đồng hồ (thường 10D trước và 5D sau) để dòng chảy ổn định. Nếu lắp quá gần co, cút, van hoặc bơm sẽ gây xoáy dòng, làm tăng sai số.
• Không lắp ở vị trí rung động hoặc nhiệt độ cao. Rung từ máy bơm, động cơ hoặc nền không ổn định có thể làm ảnh hưởng cảm biến và cánh đo. Nhiệt độ cao làm biến dạng gioăng hoặc hỏng linh kiện điện tử.
• Tránh khu vực có nhiễu điện từ khi sử dụng đồng hồ điện tử. Dây tín hiệu nên đi riêng, không chung tuyến với dây nguồn hoặc motor để tránh sai lệch tín hiệu.
• Hiệu chuẩn định kỳ để duy trì độ chính xác. Đồng hồ đo xăng dầu, đặc biệt là loại điện tử, cần được hiệu chuẩn 3–6 tháng một lần tùy tần suất sử dụng.
• Kiểm tra gioăng, bulông và mối nối thường xuyên. Các mối nối lỏng hoặc gioăng lão hóa dễ gây rò rỉ và làm khí lọt vào hệ thống, ảnh hưởng trực tiếp đến kết quả đo.
• Vệ sinh định kỳ bộ cánh đo/rotor hoặc cảm biến. Cặn bẩn, tạp chất và gỉ sét trong nhiên liệu có thể bám vào cảm biến, gây tăng ma sát và sai số.
• Đảm bảo nối đất đúng kỹ thuật đối với đồng hồ điện tử để tránh tĩnh điện và bảo vệ thiết bị trong môi trường dễ cháy nổ như xăng dầu.

>>> Tìm hiểu thêm chi tiết về dòng đồng hồ này: Đồng hồ đo xăng dầu.

V. Bảo dưỡng và kiểm định đồng hồ đo xăng dầu

Việc bảo dưỡng đồng hồ đo xăng dầu cần được thực hiện định kỳ trong khoảng 3 đến 6 tháng để đảm bảo thiết bị luôn hoạt động chính xác và ổn định. Trong quá trình bảo trì, kỹ thuật viên phải kiểm tra độ kín của các mối nối, tình trạng gioăng, mức độ mòn của cánh đo hoặc cảm biến, cũng như vệ sinh khoang đo nhằm loại bỏ cặn bẩn và tạp chất tích tụ theo thời gian. Đồng hồ cũng cần được kiểm định theo quy định nhà nước hoặc tiêu chuẩn kỹ thuật nội bộ để đảm bảo sai số đo nằm trong phạm vi cho phép.

Khi thiết bị đã sử dụng lâu năm hoặc xuất hiện dấu hiệu sai số lớn và không thể hiệu chuẩn lại, việc thay thế là cần thiết nhằm đảm bảo độ tin cậy của hệ thống. Thiết bị đo lưu lượng xăng dầu chịu tác động liên tục từ nhiên liệu, rung động và áp lực đường ống, vì vậy các linh kiện bên trong sẽ dần bị mài mòn. Việc kịp thời thay mới giúp giảm rủi ro vận hành và đảm bảo tính chính xác trong công tác quản lý nhiên liệu.

Bên cạnh đó, lưu trữ đầy đủ dữ liệu vận hành và thông số đo trong quá trình sử dụng là một yêu cầu quan trọng, các dữ liệu này bao gồm nhật ký vận hành, kết quả kiểm định, sai số theo từng thời điểm, và thông tin hiệu chuẩn. Việc lưu trữ đúng và đầy đủ không chỉ hỗ trợ quá trình đối chiếu khi hiệu chuẩn lại, mà còn giúp đánh giá tình trạng thiết bị, dự đoán thời điểm bảo dưỡng hoặc thay thế, đồng thời nâng cao hiệu quả giám sát hệ thống nhiên liệu.

Tầm quan trọng của việc lắp đặt đồng hồ đúng cách

Việc lắp đặt đồng hồ đo xăng dầu đòi hỏi kỹ thuật chính xác và sự tuân thủ nghiêm ngặt theo hướng dẫn của nhà sản xuất. Một quy trình chuẩn luôn bắt đầu từ khâu chuẩn bị, lựa chọn đúng vị trí, kiểm tra điều kiện đường ống, tiến hành lắp đặt đúng kỹ thuật, kiểm tra vận hành và cuối cùng là bảo dưỡng định kỳ. Khi từng bước được thực hiện đúng, đồng hồ sẽ hoạt động ổn định, đảm bảo độ chính xác cao và duy trì tuổi thọ thiết bị trong suốt quá trình sử dụng.

Trong thực tế vận hành, đồng hồ đo xăng dầu là thiết bị có vai trò quan trọng đối với việc quản lý nhiên liệu, vì vậy việc lắp đặt đúng cách không chỉ giúp giảm sai số mà còn ngăn ngừa nhiều rủi ro về an toàn, đặc biệt trong môi trường dễ cháy nổ. Để đạt hiệu quả tối ưu, người sử dụng nên tuân thủ nghiêm túc tài liệu kỹ thuật của nhà sản xuất, lựa chọn thiết bị từ các đơn vị uy tín và ưu tiên sử dụng dịch vụ lắp đặt của kỹ thuật viên chuyên nghiệp. Điều này giúp đảm bảo hệ thống luôn vận hành an toàn, chính xác và bền bỉ theo thời gian.
