Catalog van bướm điều khiển khí nén là tài liệu kỹ thuật không thể thiếu đối với kỹ sư thiết kế, đơn vị thi công hay nhà máy vận hành hệ thống đường ống tự động. Bài viết này sẽ giúp bạn hiểu rõ catalog van bướm điều khiển khí nén là gì?, vì sao nó quan trọng, giúp người sử dụng chọn đúng loại van cho từng ứng dụng thực tế. Ngoài ra, chúng tôi cũng chia sẻ mẫu catalog thực tế từ các thương hiệu phổ biến như KosaPlus, Kitz, Yaccor, Wonil, Toyo, Haitima,… giúp bạn dễ dàng tải về, đối chiếu và áp dụng ngay trong quá trình thiết kế hoặc bảo trì hệ thống.

I. Catalog van bướm điều khiển khí nén là gì?

Catalog van bướm điều khiển khí nén là tài liệu kỹ thuật tổng hợp đầy đủ các thông số, bản vẽ, mã sản phẩm và tiêu chuẩn kỹ thuật của dòng van bướm điều khiển khí nén. Đây là nguồn dữ liệu chính xác giúp người dùng hiểu rõ đặc điểm, khả năng làm việc và thông tin nhận dạng của từng model van.

Khác với brochure vốn mang tính giới thiệu, quảng bá thương hiệu catalog lại tập trung vào dữ liệu kỹ thuật chi tiết, như kích thước kết nối (DN, inch), áp suất làm việc, nhiệt độ cho phép, vật liệu chế tạo (gang, inox, nhựa, teflon...), tiêu chuẩn mặt bích (JIS, DIN, ANSI...), cũng như kiểu điều khiển (ON/OFF, tuyến tính, có công tắc hành trình…).

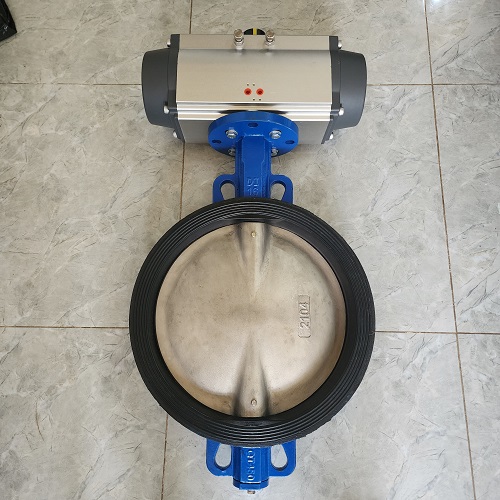

Van nước cánh bướm khí nén.

Mục đích chính của catalog là giúp kỹ sư, nhà thầu hoặc người mua hàng kỹ thuật nhanh chóng tra cứu và lựa chọn model van bướm điều khiển khí nén phù hợp với yêu cầu thiết kế. Dựa vào đó, họ có thể xác định chính xác chủng loại, vật liệu, kích thước, tiêu chuẩn kết nối, từ đó đảm bảo tính tương thích và độ an toàn của toàn bộ hệ thống đường ống công nghiệp.

Nói cách khác, catalog chính là ngôn ngữ kỹ thuật của nhà sản xuất, là tài liệu chuẩn mực giúp người dùng đọc, hiểu và chọn đúng van bướm khí nén, tránh sai sót trong quá trình thiết kế, lắp đặt và vận hành thực tế.

II. Thông tin thể hiện trong catalog van bướm điều khiển khí nén

Một catalog van bướm điều khiển khí nén tiêu chuẩn thường được trình bày dưới dạng bảng, kết hợp hình ảnh kỹ thuật, sơ đồ kích thước và mã sản phẩm cụ thể. Mục đích là giúp người đọc dễ dàng tra cứu, đối chiếu và lựa chọn model van phù hợp với yêu cầu sử dụng thực tế. Dưới đây là những nhóm thông tin quan trọng thường xuất hiện trong catalog:

- Bảng thông số kỹ thuật (Technical Data Sheet): Bao gồm các thông số cơ bản như kích thước danh nghĩa (DN hoặc inch), áp suất làm việc (PN), vật liệu thân van, vật liệu đĩa, trục, gioăng làm kín, tiêu chuẩn mặt bích (JIS, DIN, ANSI, BS) và kiểu kết nối (wafer, lug, bích).

- Mã sản phẩm và dải kích thước: Catalog luôn liệt kê rõ model code của van, ví dụ: D671X-16, D673H-10, D671F-16P, cùng dải kích thước từ DN50 đến DN600 hoặc thậm chí DN1000 đối với hệ thống công nghiệp lớn.

- Áp suất làm việc (Working Pressure): Thường ghi rõ các cấp áp như PN10, PN16, PN25 tương ứng với từng loại vật liệu thân van và tiêu chuẩn mặt bích. Một số hãng còn bổ sung áp suất thử (Test Pressure) để người dùng hiểu rõ khả năng chịu áp tối đa của van.

- Nhiệt độ làm việc và môi trường ứng dụng: Ghi rõ dải nhiệt độ cho phép (ví dụ: -10°C đến 180°C) cùng môi trường phù hợp như nước, khí nén, dầu, hơi nóng, hoặc hóa chất nhẹ. Đây là phần cực kỳ quan trọng để chọn đúng vật liệu và loại gioăng làm kín (EPDM, PTFE, NBR...).

- Cấu hình điều khiển khí nén: Mô tả rõ van sử dụng bộ truyền động khí nén tác động đơn (Single Acting) hay tác động kép (Double Acting), có tích hợp công tắc hành trình, van điện từ, bộ định vị tuyến tính (Positioner), hoặc feedback tín hiệu 4–20mA hay không.

- Hãng sản xuất và mã actuator tương ứng: Catalog cũng thể hiện rõ tên thương hiệu, xuất xứ (Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu…), đồng thời liệt kê mã actuator tương thích như AT/DA series của KosaPlus, AW series của Haitima, hay SR/DR series của Sypa.

Van bướm khí nén và catalog.

Nhìn chung, catalog van bướm điều khiển khí nén không chỉ là bảng thông số đơn thuần mà còn là bản đồ kỹ thuật giúp người dùng nhận diện, chọn đúng sản phẩm, và đảm bảo hệ thống vận hành ổn định, an toàn và đồng bộ với tiêu chuẩn thiết kế.

III. Hình ảnh thực tế catalog van bướm điều khiển khí nén

Tại Thuận Phát Valve, toàn bộ catalog van bướm điều khiển khí nén đều được biên soạn và cập nhật trực tiếp từ nhà sản xuất chính hãng, đảm bảo thông tin kỹ thuật chính xác tuyệt đối. Hình ảnh dưới đây là catalog thực tế của các dòng van bướm khí nén đang được chúng tôi phân phối, bao gồm đầy đủ bản vẽ kỹ thuật, bảng thông số, mã sản phẩm và cấu hình actuator khí nén.

Catalog van bướm điều khiển khí nén Kitz.

Catalog van bướm điều khiển khí nén Yaccor.
