Van bi điều khiển điện là một trong những dòng van công nghiệp được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp và dân dụng hiện nay. Tròng bài biết này chúng ta cùng tiều hiểu chi tiết về cấu tạo của dòng van này, việc tìm hiểu cấu tạo của sản phẩm giúp người sử dụng hiểu rõ hơn về sản phẩm, từ đó có thể sử dụng chúng đạt hiệu quả tốt nhất cho hệ thống.

Dưới đây trước tiên chúng ta cùng tìm hiểu sơ qua về dòng van này sau đó đến chi tiết cấu tạo của van bi điều khiển điện, mời các bạn cùng theo dõi bài viết:

I. Tìm hiểu chi tiết – Van bi điều khiển điện là gì?

Van bi điều khiển điện là một trong những thiết bị quan trọng nhất trong các hệ thống đường ống công nghiệp hiện đại. Chúng được thiết kế để đóng, mở hoặc điều tiết lưu lượng chất lỏng, khí hoặc hơi một cách hoàn toàn tự động thông qua bộ truyền động điện (electric actuator). Thay vì phải vận hành bằng tay gạt hoặc tay quay truyền thống, chỉ cần một tín hiệu điện nhỏ từ trung tâm điều khiển, van sẽ thực hiện thao tác nhanh chóng và chính xác.

Điểm nổi bật nhất của van bi điện nằm ở cấu tạo kết hợp giữa thân van bi và bộ truyền động điện. Thân van bi mang đến khả năng đóng kín tuyệt đối nhờ cơ chế xoay 90° của viên bi, trong khi bộ truyền động điện tạo lực xoay ổn định và chính xác. Sự kết hợp này không chỉ giúp van hoạt động bền bỉ, mà còn đáp ứng yêu cầu vận hành liên tục trong môi trường áp lực và nhiệt độ khắc nghiệt.

Van bi điều khiển điện Yaccor.

So với các loại van cơ học truyền thống, van bi điều khiển điện mang đến bước tiến vượt bậc trong tự động hóa công nghiệp. Chúng có thể kết nối với hệ thống PLC, SCADA hoặc IoT, giúp điều khiển từ xa, giám sát trạng thái hoạt động và tích hợp dễ dàng vào dây chuyền sản xuất. Chính vì vậy, van bi điện không chỉ là một thiết bị kỹ thuật đơn thuần mà còn là giải pháp công nghệ giúp doanh nghiệp nâng cao hiệu quả, giảm chi phí vận hành và hướng tới mô hình sản xuất thông minh.

II. Cấu tạo van bi điều khiển điện

Cấu tạo của van bi điều khiển điện được chia làm hai phần chính: thân van bi và bộ truyền động điện (actuator). Mỗi phần đảm nhận một vai trò quan trọng để đảm bảo hiệu quả vận hành.

A. Cấu tạo van vi cơ

Đây là phần tiếp xúc trực tiếp với lưu chất trong hệ thống, chịu áp lực và nhiệt độ, đảm bảo khả năng đóng kín. Thân van bi bao gồm:

- Thân van (Body): Được chế tạo từ inox 304, inox 316, thép carbon, đồng hoặc nhựa. Đây là khung chính bảo vệ toàn bộ cấu trúc bên trong và chịu áp lực dòng chảy.

- Bi van (Ball): Viên bi rỗng khoan lỗ xuyên tâm, khi xoay 90° sẽ đóng hoặc mở dòng chảy. Đây là bộ phận quyết định khả năng kín khít của van.

- Trục van (Stem): Kết nối bi van với bộ truyền động điện, giúp truyền mô-men xoắn. Thường làm bằng inox để tăng độ bền và chống ăn mòn.

- Gioăng làm kín (Seat): Nằm giữa bi van và thân van, thường chế tạo từ PTFE, RPTFE hoặc Viton. Gioăng đảm bảo độ kín tuyệt đối, chống rò rỉ lưu chất.

- Bulong, đệm, vòng làm kín: Giữ cố định các bộ phận và hỗ trợ khả năng chống rò rỉ khi làm việc trong môi trường áp suất cao.

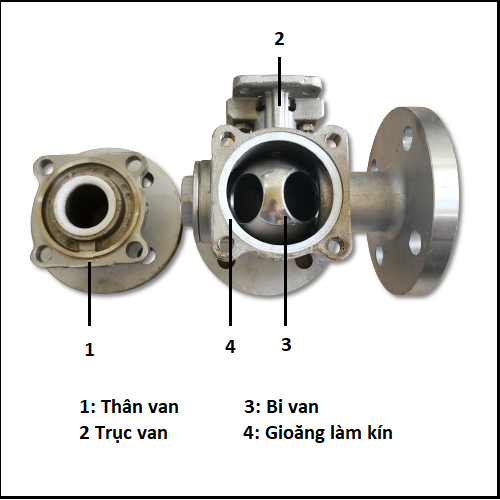

Cấu tạo van bi cơ.

B. Cấu tạo bộ điều khiển điện (Electric Actuator)

Đây là phần giúp van bi hoạt động hoàn toàn tự động. Actuator gồm nhiều chi tiết cơ – điện quan trọng:

• Vỏ bảo vệ: Thường làm từ hợp kim nhôm sơn tĩnh điện, đạt cấp bảo vệ IP67 hoặc IP68, chống bụi và nước, thích hợp lắp đặt ngoài trời.
• Motor điện: Sử dụng nguồn điện 24VDC, 220VAC hoặc 380VAC. Motor là bộ phận tạo chuyển động để xoay trục van.
• Hộp số (Gearbox): Giảm tốc độ motor, tăng mô-men xoắn, đảm bảo bi van có thể xoay ngay cả khi hệ thống áp lực lớn.
• Công tắc hành trình (Limit Switch): Giúp motor dừng chính xác khi van mở hết hoặc đóng hết, tránh tình trạng quá tải.
• Bảng mạch điều khiển: Cho phép vận hành ở chế độ ON/OFF hoặc tuyến tính (Modulating), nhận tín hiệu 4–20mA, 0–10V.
• Hiển thị trạng thái: Có thể bằng đồng hồ cơ hoặc đèn LED, giúp người vận hành biết van đang ở trạng thái mở hay đóng.
• Vô lăng – tay vặn lục giác (Manual Override): Cho phép vận hành thủ công khi mất điện, đảm bảo hệ thống vẫn duy trì hoạt động.

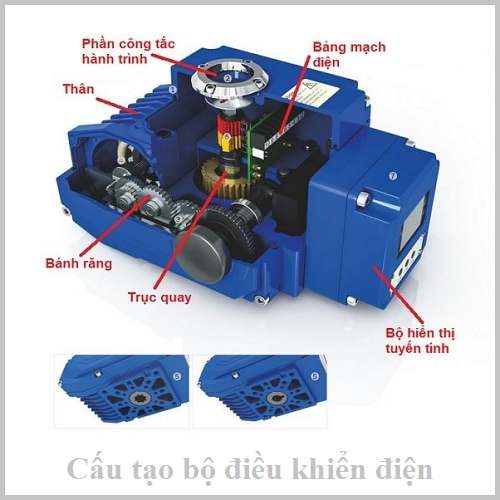

Cấu tạo bộ điều khiển điện.

C. Catalog van bi điều khiển điện

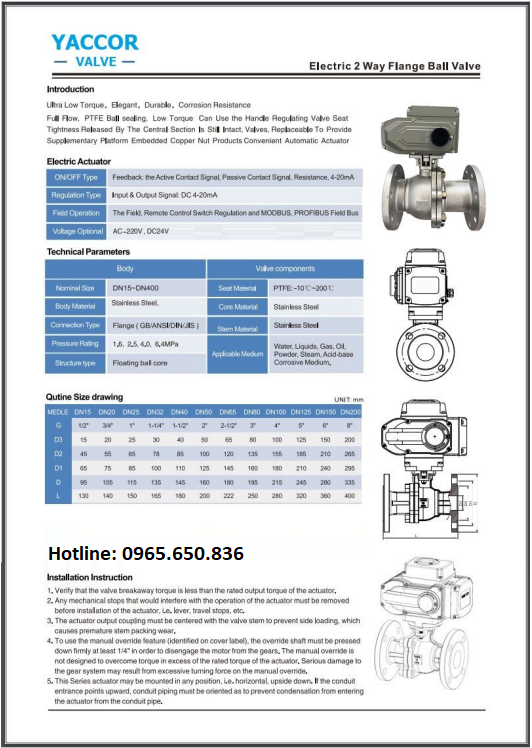

Catalog van bi điều khiển điện.

>>> Tìm hiểu thêm Catalog van bi khác: Catalog van bi điều khiển điện Nhật Bản.

III. Sơ đồ tổng quan hoạt động của van bi điều khiển điện

Cấu tạo và hoạt động của van bi điều khiển điện có thể hiểu như một chuỗi phối hợp nhịp nhàng giữa điện – cơ, theo trình tự:

Tín hiệu điện → Motor → Hộp số → Trục van → Bi van → Đóng/Mở dòng chảy

- Tín hiệu điện: Van nhận lệnh từ hệ thống điều khiển trung tâm (PLC, SCADA, công tắc hoặc nút nhấn). Tín hiệu có thể là dạng ON/OFF (đóng/mở hoàn toàn) hoặc dạng tuyến tính (4–20mA, 0–10V để điều chỉnh góc mở).

- Motor điện: Sau khi nhận tín hiệu, motor bên trong bộ truyền động điện được kích hoạt. Đây là nguồn năng lượng chính tạo ra mô-men xoắn ban đầu để tác động lên cơ cấu truyền động.

- Hộp số (Gearbox): Mô-men xoắn từ motor được truyền qua hệ thống bánh răng giảm tốc. Mục đích là giảm tốc độ quay nhưng tăng lực xoắn, giúp van vận hành trơn tru kể cả trong môi trường áp suất cao.

- Trục van (Stem): Trục kết nối motor với bi van, truyền trực tiếp lực xoắn từ hộp số xuống bi. Đây là cầu nối quan trọng đảm bảo sự đồng bộ giữa actuator và thân van.

- Bi van (Ball): Bi van có lỗ khoan xuyên tâm, khi trục xoay 90° thì lỗ khoan trùng với hướng dòng chảy (mở hoàn toàn) hoặc vuông góc với dòng chảy (đóng kín). Đây là bộ phận quyết định hiệu quả đóng/mở và độ kín khít.

- Đóng/Mở dòng chảy: Khi bi van xoay, dòng chất lỏng hoặc khí trong đường ống sẽ được điều tiết theo ý muốn: chảy qua tự do, bị ngắt hoàn toàn, hoặc điều chỉnh theo tỷ lệ nhất định (với van tuyến tính).

Nhờ sự phối hợp đồng bộ này, van bi điều khiển điện đảm bảo hoạt động ổn định, chính xác, kín khít và bền bỉ ngay cả trong những môi trường công nghiệp khắc nghiệt như hóa chất, dầu khí hay hệ thống áp suất cao.

IV. Các dòng van bi điều khiển điện phổ biến trên thị trường hiện nay

• Van bi inox điều khiển điện
• Van bi gang điều khiển điện
• Van bi thép điều khiển điện
• Van bi đồng điều khiển điện
• Van bi nhựa điều khiển điện
• Van bi điều khiển điện nối ren
• Van bi điều khiển điện mặt bích
• Van bi điều khiển điện nối rắc co
• Van bi điều khiển điện ON OFF
• Van bi điều khiển điện tuyến tính
• Van bi điều khiển điện 3 ngã
• Van bi điều khiển điện 24V
• Van bi điều khiển điện 220V
• Van bi điều khiển điện Hàn Quốc
• Van bi điều khiển điện Đài Loan
• Van bi điều khiển điện Nhật Bản
• Van bi điều khiển điện Trung Quốc

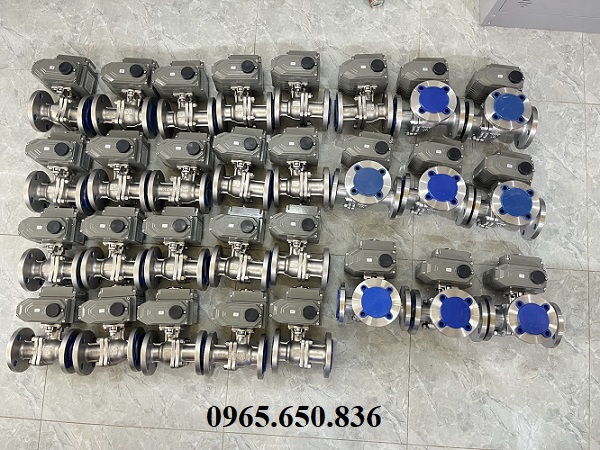

Van bi điện.

Top 5 dòng van bi điều khiển điện tốt nhất thị trường hiện nay

- Top 1: Van bi Kitz điều khiển điện

- Top 2: Van bi điều khiển điện Toyo

- Top 3: Van bi điều khiển điện Samwoo

- Top 4: Van bi điều khiển điện Yaccor

- Top 5: Van bi điều khiển điện KST

V. Ứng dụng thực tế của van bướm điều khiển điện

- Ngành cấp thoát nước: Nhờ bi van xoay 90° cho độ kín khít tuyệt đối, van bi điều khiển điện được ứng dụng rộng rãi trong nhà máy xử lý nước sạch, hệ thống nước thải, trạm bơm đô thị.

- Ngành HVAC (Điều hòa – Thông gió – Sưởi): Trong các hệ thống HVAC, yêu cầu quan trọng là điều tiết chính xác lưu lượng nước lạnh, nước nóng hoặc khí.

- Ngành hóa chất – dầu khí: Hệ thống hóa chất và dầu khí thường có môi trường khắc nghiệt, áp suất và nhiệt độ cao. Van bi điện với cấu tạo thân inox 316 và gioăng Viton chống ăn mòn, kết hợp motor điện có hộp số mô-men xoắn lớn.

- Ngành thực phẩm – dược phẩm: Trong sản xuất bia, sữa, nước giải khát và dược phẩm, yêu cầu cao nhất là độ sạch và khả năng vệ sinh nhanh chóng. Van bi điện vi sinh với thân inox đánh bóng và gioăng PTFE, có thể kết hợp với hệ thống vệ sinh CIP/SIP.

- Ngành năng lượng: Trong nhà máy nhiệt điện, thủy điện và hệ thống tua-bin, van bi điện được dùng để kiểm soát lưu lượng nước, hơi hoặc dầu làm mát. Cấu tạo actuator điện có cấp bảo vệ IP67/IP68, chống bụi – nước, cùng cơ chế công tắc hành trình chính xác.

VI. Kết luận bài viết – Địa điểm mua van bi điều khiển điện chất lượng hàng đầu hiện nay

Từ cấu tạo chắc chắn và thiết kế thông minh, có thể thấy van bi điều khiển điện là lựa chọn tối ưu cho các hệ thống đường ống hiện đại, mang lại sự ổn định, an toàn và hiệu quả lâu dài.

Tại Việt Nam, Thuận Phát Valve là đơn vị cung cấp van bi điều khiển điện hàng đầu, với kho hàng quy mô lớn, sản phẩm đa dạng từ Nhật Bản, Hàn Quốc, Đài Loan, châu Âu, đầy đủ CO-CQ, cùng đội ngũ kỹ sư tư vấn kỹ thuật chuyên sâu. Thuận Phát Valve cam kết mang đến sản phẩm chính hãng, giá cạnh tranh và dịch vụ hậu mãi tận tâm.

Quý khách hàng đang quan tâm và tìm hiểu về dòng van bi điều khiển điện hay các thiết bị công nghiệp khác, vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.
