Cuộn coil van điện từ

I. Tìm hiểu chung  - Cuộn coil van điện từ là gì?

Cuộn coil van điện từ là bộ phận quan trọng nằm trên thân van, có nhiệm vụ chuyển đổi năng lượng điện thành từ trường để kích hoạt hoạt động đóng/mở của van. Về bản chất, coil là một cuộn dây đồng được quấn quanh lõi từ, khi cấp điện sẽ sinh ra lực từ để tác động lên lõi van bên trong. Dù cấu tạo đơn giản, nhưng coil lại đóng vai trò then chốt, quyết định trực tiếp đến khả năng vận hành của toàn bộ van điện từ trong hệ thống.

Chức năng chính của cuộn coil là tạo ra từ trường để điều khiển chuyển động của lõi van, từ đó cho phép dòng khí hoặc chất lỏng đi qua hoặc bị chặn lại. Khi có điện, coil sinh từ và hút lõi van, giúp mở hoặc đổi hướng dòng chảy. Khi ngắt điện, lò xo sẽ đưa lõi van trở về vị trí ban đầu. Quá trình này diễn ra liên tục và nhanh chóng, giúp hệ thống vận hành tự động, chính xác và ổn định.

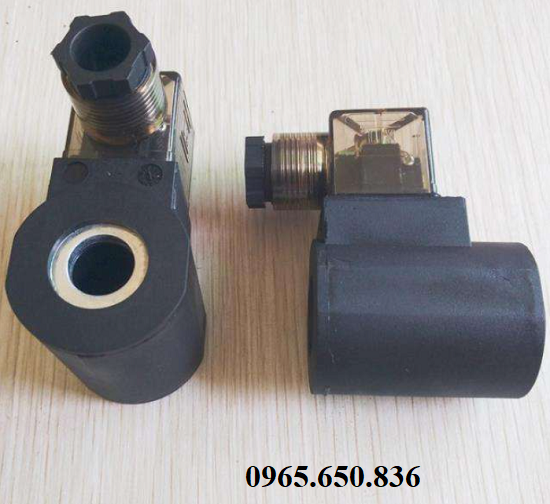

Coil van điện từ 220V.

Hiện nay, cuộn coil van điện từ được phân loại chủ yếu theo điện áp sử dụng như coil 12V, 24V, 110V và 220V, phù hợp với từng hệ thống khác nhau. Ngoài ra, còn có các loại coil chống nước, chống cháy nổ hoặc coil dùng cho môi trường nhiệt độ cao. Việc lựa chọn đúng loại coil không chỉ đảm bảo van hoạt động hiệu quả mà còn giúp tăng độ bền và hạn chế các sự cố trong quá trình sử dụng.

A. Vai trò thực sự của coil trong hệ thống

Cuộn coil van điện từ không chỉ là một bộ phận phụ trợ mà thực chất là trái tim điều khiển của van điện từ. Toàn bộ quá trình đóng/mở, chuyển hướng dòng khí hoặc chất lỏng đều phụ thuộc vào khả năng hoạt động của coil. Nếu coil gặp sự cố, dù thân van còn tốt thì hệ thống vẫn không thể vận hành, dẫn đến gián đoạn toàn bộ dây chuyền.

- Kích hoạt hoạt động đóng/mở của van: Coil tạo ra từ trường khi được cấp điện, từ đó tác động lên lõi van để thực hiện quá trình đóng hoặc mở dòng khí, đảm bảo van hoạt động đúng theo tín hiệu điều khiển.

- Quyết định tốc độ phản hồi của hệ thống: Khả năng sinh từ nhanh hay chậm của coil ảnh hưởng trực tiếp đến tốc độ đóng/mở van, từ đó tác động đến hiệu suất làm việc và độ chính xác của toàn bộ hệ thống.

- Ảnh hưởng đến độ ổn định và độ bền vận hành: Coil hoạt động ổn định giúp van vận hành trơn tru, hạn chế lỗi kẹt hoặc phản hồi chậm, đồng thời giảm nguy cơ hư hỏng và kéo dài tuổi thọ thiết bị.

II. Cấu tạo và nguyên lý hoạt động của cuộn coil van điện từ

Cuộn coil van điện từ là bộ phận tạo ra từ trường để điều khiển hoạt động của van, đóng vai trò trung tâm trong việc chuyển đổi tín hiệu điện thành chuyển động cơ học. Để hiểu rõ cách coil vận hành ổn định và chính xác, cần nắm được cấu tạo bên trong cũng như nguyên lý hoạt động đặc trưng của thiết bị này.

A. Cấu tạo của cuộn coil van điện từ

Cuộn coil được thiết kế với cấu trúc đơn giản nhưng tối ưu, đảm bảo khả năng sinh từ mạnh, ổn định và hoạt động bền bỉ trong nhiều điều kiện khác nhau.

• Lõi dây đồng: Là phần quan trọng nhất của coil, được quấn từ dây đồng dẫn điện tốt, giúp tạo ra từ trường mạnh khi cấp điện, quyết định trực tiếp đến khả năng hoạt động của van điện từ.
• Vỏ coil: Lớp vỏ bên ngoài giúp bảo vệ cuộn dây khỏi bụi, nước và tác động môi trường, đồng thời cách điện an toàn, đảm bảo coil hoạt động ổn định trong thời gian dài.
• Lõi từ: Được đặt bên trong coil, có nhiệm vụ dẫn từ và tăng cường lực hút khi coil hoạt động, giúp tác động hiệu quả lên lõi van để thực hiện đóng/mở nhanh chóng.
• Chân cắm điện: Là bộ phận kết nối nguồn điện với coil, thiết kế theo chuẩn DIN hoặc jack cắm giúp dễ dàng lắp đặt, thay thế và đảm bảo kết nối điện ổn định.

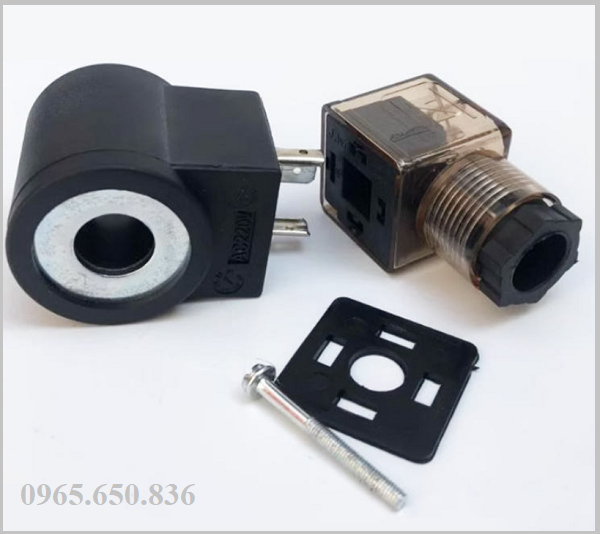

Cấu tạo cuộn coil van điện từ.

B. Nguyên lý hoạt động của cuộn coil van điện từ

Khi cấp điện cho cuộn coil, dòng điện chạy qua dây đồng sẽ tạo ra từ trường xung quanh lõi sắt từ. Từ trường này sinh ra lực hút, kéo lõi van (plunger) di chuyển, từ đó làm thay đổi trạng thái đóng hoặc mở của van. Quá trình này diễn ra gần như tức thời, giúp hệ thống phản hồi nhanh và chính xác theo tín hiệu điều khiển.

Khi ngắt điện, từ trường biến mất, lực hút không còn, lò xo bên trong van sẽ đẩy lõi van trở về vị trí ban đầu. Nhờ cơ chế đóng/mở liên tục này, cuộn coil cho phép van điện từ hoạt động tự động, linh hoạt và phù hợp với nhiều hệ thống khí nén, nước hoặc chất lỏng trong công nghiệp.

III. Các loại cuộn coil van điện từ phổ biến hiện nay

Cuộn coil van điện từ được phân loại theo nhiều tiêu chí khác nhau như điện áp sử dụng và môi trường làm việc. Việc hiểu rõ từng loại coil sẽ giúp lựa chọn đúng sản phẩm, đảm bảo van hoạt động ổn định và tránh các sự cố như cháy coil hoặc hoạt động không đúng công suất.

- Coil van điện từ 12V: Thường sử dụng trong các hệ thống điện áp thấp, thiết bị di động hoặc máy móc nhỏ, đảm bảo an toàn và tiết kiệm điện năng trong quá trình vận hành.

- Coil van điện từ 24V: Là loại phổ biến trong hệ thống công nghiệp và tự động hóa, đặc biệt khi kết hợp với PLC, giúp vận hành ổn định, an toàn và hạn chế rủi ro về điện.

- Coil van điện từ 110V: Được sử dụng trong các hệ thống theo tiêu chuẩn điện áp Mỹ hoặc một số thiết bị nhập khẩu, đảm bảo tương thích với nguồn điện đặc thù.

- Coil van điện từ 220V: Là dòng thông dụng nhất hiện nay, sử dụng trực tiếp nguồn điện dân dụng, phù hợp với nhiều hệ thống khí nén và nước trong công nghiệp.

- Cuộn coil van điện từ khí nén: Được thiết kế chuyên dụng cho môi trường khí nén, coil có khả năng phản hồi nhanh, tần suất đóng/mở cao và độ bền tốt, phù hợp với các hệ thống tự động hóa liên tục.

- Cuộn coil van điện từ nước: Thường có thiết kế chống nước, chống ẩm tốt hơn, đảm bảo hoạt động ổn định trong môi trường có độ ẩm cao hoặc tiếp xúc với chất lỏng, hạn chế chập điện và tăng tuổi thọ thiết bị.

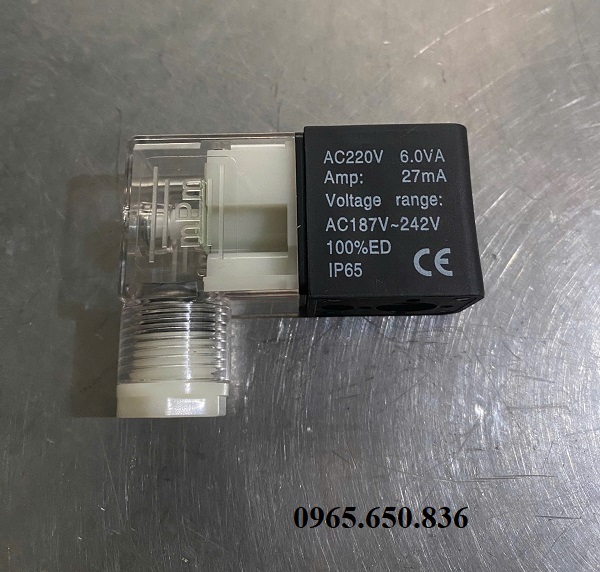

Cuộn coil van điện từ khí nén.

IV. Các lỗi thường gặp và nguyên nhân cuộn coil van điện từ bị hỏng

Trong quá trình sử dụng, cuộn coil van điện từ là bộ phận dễ gặp sự cố nhất do phải hoạt động liên tục và chịu ảnh hưởng trực tiếp từ điện áp cũng như môi trường. Việc nhận biết sớm các lỗi và hiểu rõ nguyên nhân sẽ giúp hạn chế hư hỏng và kéo dài tuổi thọ thiết bị.

A. Những lỗi thường gặp của coil van điện từ

• Cháy coil: Đây là lỗi phổ biến nhất, khi coil bị cháy sẽ không còn khả năng sinh từ, khiến van không thể đóng/mở dù vẫn được cấp điện.
• Mất điện hoặc không nhận điện: Coil không hoạt động do nguồn điện không ổn định, đứt dây hoặc lỗi kết nối, dẫn đến van không phản hồi khi điều khiển.
• Lỏng jack hoặc tiếp xúc kém: Đầu cắm điện bị lỏng hoặc oxy hóa làm giảm khả năng truyền điện, gây hiện tượng coil hoạt động chập chờn hoặc không ổn định.
• Coil bị nóng bất thường: Khi coil hoạt động quá nhiệt, có thể gây giảm hiệu suất, nhanh xuống cấp hoặc dẫn đến cháy coil nếu không được xử lý kịp thời.

B. Nguyên nhân coil van điện từ bị cháy

• Sử dụng sai điện áp: Cấp điện áp không đúng với thông số coil (ví dụ dùng 220V cho coil 24V) sẽ làm coil quá tải và cháy trong thời gian rất ngắn.
• Hoạt động trong môi trường nhiệt độ cao: Nhiệt độ môi trường quá cao hoặc thông gió kém khiến coil tích nhiệt nhanh, dẫn đến quá nhiệt và hư hỏng lớp cách điện bên trong.
• Dùng sai môi trường làm việc: Coil không phù hợp với môi trường ẩm, nước hoặc hóa chất có thể bị chập điện, ăn mòn và giảm tuổi thọ nhanh chóng.
• Cấp điện liên tục trong thời gian dài: Việc duy trì trạng thái cấp điện liên tục mà không có thời gian nghỉ sẽ làm coil nóng lên nhanh chóng, lâu dài gây cháy hoặc giảm hiệu suất hoạt động.

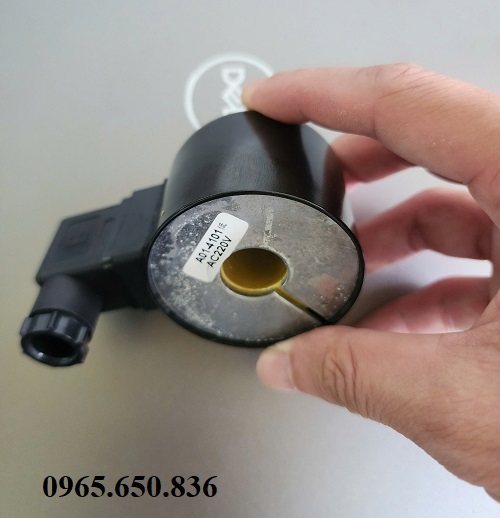

Cuộn coil van điện từ nước.

V. Các lưu ý khi sử dụng coil van điện từ

Để cuộn coil van điện từ hoạt động ổn định và bền bỉ, người dùng cần chú ý từ khâu lựa chọn, kiểm tra đến thay thế. Việc thực hiện đúng kỹ thuật không chỉ giúp hạn chế hư hỏng mà còn đảm bảo toàn bộ hệ thống vận hành an toàn và hiệu quả.

A. Cách chọn coil van điện từ đúng kỹ thuật

Việc lựa chọn đúng cuộn coil ngay từ đầu là yếu tố quyết định đến độ bền và hiệu suất hoạt động của van điện từ. Nếu chọn sai, coil có thể hoạt động không ổn định, nhanh hỏng hoặc gây ảnh hưởng đến toàn bộ hệ thống.

- Chọn đúng điện áp sử dụng: Cần xác định chính xác điện áp của hệ thống (12V, 24V, 110V, 220V) để chọn coil phù hợp, tránh tình trạng cấp sai điện áp gây cháy coil hoặc hoạt động không ổn định.

- Chọn đúng kích thước và kiểu coil: Mỗi dòng van có thiết kế coil riêng, cần chọn đúng kích thước, chuẩn lỗ và kiểu chân cắm (DIN hoặc jack) để đảm bảo lắp vừa và hoạt động chính xác.

- Chọn đúng môi trường làm việc: Với môi trường ẩm, nước hoặc nhiệt độ cao, nên chọn coil có cấp bảo vệ IP cao hoặc loại chuyên dụng để tránh chập điện và tăng độ bền.

- Ưu tiên thương hiệu và chất lượng ổn định: Nên chọn coil từ các hãng uy tín như Airtac, SMC, TPC… để đảm bảo độ bền, khả năng sinh từ ổn định và hạn chế lỗi trong quá trình sử dụng lâu dài.

B. Cách kiểm tra coil van điện từ còn hoạt động hay không

Trong quá trình vận hành, việc kiểm tra coil định kỳ giúp phát hiện sớm các sự cố và tránh tình trạng hệ thống dừng đột ngột. Có nhiều cách kiểm tra đơn giản mà không cần tháo rời toàn bộ van.

- Đo điện trở bằng đồng hồ: Sử dụng đồng hồ đo điện để kiểm tra điện trở cuộn dây, nếu không có tín hiệu hoặc giá trị bất thường thì coil có thể đã bị đứt hoặc cháy.

- Test cấp điện trực tiếp: Cấp điện đúng thông số cho coil và quan sát phản ứng, nếu coil hoạt động sẽ có lực hút và van phát ra tín hiệu chuyển trạng thái rõ ràng.

- Nghe tiếng “tạch” khi hoạt động: Khi coil hoạt động bình thường sẽ phát ra tiếng “tạch” nhẹ do lõi van bị hút, nếu không có âm thanh này có thể coil đã gặp sự cố.

C. Cách thay coil van điện từ đơn giản

Việc thay coil không quá phức tạp nhưng cần thực hiện đúng quy trình để đảm bảo an toàn và tránh làm hỏng các bộ phận liên quan. Thao tác đúng sẽ giúp tiết kiệm thời gian và nhanh chóng đưa hệ thống hoạt động trở lại.

- Ngắt hoàn toàn nguồn điện trước khi thao tác: Đảm bảo an toàn bằng cách rút nguồn điện hoặc ngắt cầu dao trước khi tháo coil để tránh rủi ro về điện trong quá trình thay thế.

- Tháo coil cũ khỏi thân van: Rút jack điện, tháo đai giữ hoặc chốt cố định, sau đó nhẹ nhàng rút coil ra khỏi lõi van để tránh làm hỏng các bộ phận liên quan.

- Lắp coil mới đúng vị trí và kiểm tra lại: Gắn coil mới vào đúng vị trí, kết nối lại nguồn điện và test hoạt động để đảm bảo van hoạt động ổn định trước khi đưa vào sử dụng chính thức.

>>> Cuộn coil van điện từ tuy là một bộ phận nhỏ nhưng lại đóng vai trò quyết định đến khả năng vận hành của toàn bộ hệ thống. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn và sử dụng đúng kỹ thuật sẽ giúp hạn chế tối đa các sự cố như cháy coil, mất tín hiệu hoặc gián đoạn hệ thống. Đầu tư đúng ngay từ đầu luôn là giải pháp hiệu quả nhất để đảm bảo hệ thống hoạt động ổn định và bền bỉ lâu dài.
