Đồng hồ điện tử cho xăng dầu là gì?

Trong các hệ thống bơm và cấp phát nhiên liệu hiện nay, đồng hồ điện tử cho xăng dầu là thiết bị không thể thiếu để đảm bảo quá trình đo lường chính xác và kiểm soát lượng nhiên liệu tiêu thụ. Khác với loại đồng hồ cơ truyền thống, thiết bị này ứng dụng công nghệ cảm biến lưu lượng kết hợp mạch điện tử thông minh, cho phép hiển thị kết quả tức thời, sai số cực thấp và khả năng lưu trữ dữ liệu tiện lợi. Nhờ vậy, đồng hồ điện tử không chỉ được sử dụng phổ biến tại cây xăng, kho chứa, xe bồn vận chuyển xăng dầu, mà còn được ứng dụng rộng rãi trong các hệ thống bơm dầu công nghiệp và dây chuyền cấp nhiên liệu tự động.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, cách lựa chọn và ứng dụng thực tế của đồng hồ điện tử xăng dầu, qua đó nắm bắt được lý do vì sao thiết bị này đang dần thay thế hoàn toàn các dòng đồng hồ cơ trong ngành nhiên liệu hiện đại.

I. Đồng hồ điện tử cho xăng dầu là gì?

Đồng hồ điện tử cho xăng dầu là thiết bị đo lưu lượng nhiên liệu được thiết kế chuyên dụng để xác định chính xác khối lượng hoặc thể tích xăng, dầu DO, dầu hỏa, hoặc các loại nhiên liệu tương tự đi qua đường ống. Thiết bị hoạt động dựa trên nguyên lý cảm biến điện tử, giúp hiển thị kết quả trực tiếp trên màn hình kỹ thuật số (LCD hoặc LED) thay vì dạng cơ học truyền thống.

Trong một hệ thống bơm, cấp phát xăng dầu, đồng hồ điện tử giữ vai trò cực kỳ quan trọng. Nó giúp người vận hành kiểm soát chính xác lưu lượng xăng dầu, đảm bảo tính minh bạch trong việc cấp phát, xuất nhập kho hoặc vận chuyển nhiên liệu. Đồng hồ điện tử thường được tích hợp tại các trạm bơm, xe bồn chở xăng dầu, kho chứa nhiên liệu, máy phát điện, hoặc trong các dây chuyền sản xuất công nghiệp có sử dụng nhiên liệu lỏng.

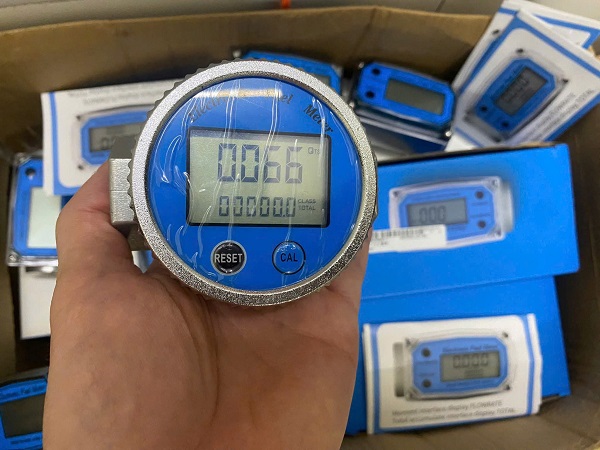

Đồng hồ lưu lượng điện tử xăng dầu.

So với đồng hồ cơ học, thiết bị điện tử mang đến độ chính xác cao hơn nhiều lần. Đồng hồ cơ vận hành dựa trên cơ cấu bánh răng cơ khí, dễ bị sai số do mài mòn hoặc độ nhớt nhiên liệu thay đổi; trong khi đó, đồng hồ điện tử sử dụng cảm biến lưu lượng (turbine hoặc oval gear) và mạch xử lý tín hiệu kỹ thuật số, cho phép sai số chỉ khoảng ±0.5% hoặc thấp hơn. Ngoài ra, khả năng hiển thị tổng cộng, đếm lẻ, lưu dữ liệu, và tùy chỉnh đơn vị đo (Lít, Gallon, Pint, Quart...) giúp đồng hồ điện tử trở thành lựa chọn ưu việt cho mọi ứng dụng hiện nay.

A. Chi tiết thông số kỹ thuật đồng hồ điện tử cho xăng dầu

• Sử dụng môi trường: Xăng, dầu đa dụng.
• Nguồn cấp: 12V, 24V, 110V, 220V, PIN.
• Đường kính: 21mm - 219mm.
• Lưu lượng đo: 12 - 120 Lít/phút,… 300-3000 L/P.
• Áp lực bar: 10bar, 16bar, 18bar, 20bar, 25bar.
• Độ sai số: + - 0.5%.
• Sai số lặp lại: + - 0.3%.
• Đột nhớt max: 1000 CPS.
• Số hiển thị đơn: 0.00-99999.99.
• Số hiển thị tổng: 0.00-999999.9.
• Hiển thị số tiền 1 lần bơm: 0.00-99.99.
• Hiển thị số tiền tổng: 0.00-999999.9.
• Kết nối: Ren, mặt bích.
• Xuất xứ: Italia, China, Korea, Japan, Taiwan, Pháp, Đức, Mỹ.
• Bảo hành 12 - 24 tháng.

B. Hình ảnh catalog đồng hồ điện tử cho xăng dầu

II. Cấu tạo và nguyên lý hoạt động đồng hồ điện tử cho xăng dầu

A. Cấu tạo đồng hồ điện tử cho xăng dầu

Một đồng hồ điện tử đo xăng dầu thông thường được cấu tạo từ 5 bộ phận chính, liên kết chặt chẽ với nhau để đảm bảo quá trình đo lường lưu lượng chính xác và ổn định.

- Thân đồng hồ (Body): Được chế tạo từ vật liệu nhôm đúc, inox 304 hoặc hợp kim chống cháy nổ, thân đồng hồ có nhiệm vụ chứa toàn bộ cụm đo và bảo vệ mạch điện tử bên trong. Thân thường được gia công chính xác bằng CNC để đảm bảo khe hở đồng đều, giảm thiểu ma sát và rò rỉ nhiên liệu.

- Cảm biến lưu lượng (Flow Sensor): Đây là “trái tim” của đồng hồ. Tùy theo thiết kế, có hai dạng phổ biến:

• Cảm biến Turbine (cánh quạt): dùng trong các dòng K24, K33, K44, đo bằng cách đếm số vòng quay của cánh quạt khi nhiên liệu đi qua.
• Cảm biến Oval Gear (bánh răng elip): sử dụng trong dòng OGM-15, OGM-25, OGM-40, cho độ chính xác cao hơn, phù hợp với chất lỏng nhớt như dầu DO, dầu hỏa.

Khi dòng chảy đi qua, chuyển động cơ học của cảm biến được chuyển thành tín hiệu xung điện.

- Bộ chuyển đổi tín hiệu (Signal Processor): Tín hiệu xung từ cảm biến được gửi về bo mạch xử lý trung tâm, nơi nó được chuyển đổi thành dữ liệu số (digital). Bộ xử lý này có khả năng lọc nhiễu, tính toán thể tích và hiển thị kết quả đo chính xác theo từng đơn vị cài đặt (Lít, Gallon, Pint…).

- Màn hình hiển thị điện tử (Display): Phần hiển thị thường là màn hình LCD hoặc LED, có chức năng hiển thị các thông số như:

• Lưu lượng tức thời (L/min).
• Tổng cộng (Total) và đếm lẻ (Batch).

- Đơn vị đo lường và dung lượng pin: Một số model cao cấp như Piusi K600 có thể kết nối dữ liệu với hệ thống máy chủ để lưu trữ lịch sử cấp phát nhiên liệu.

- Bo mạch điện tử và pin: Bo mạch điều khiển nằm bên trong vỏ đồng hồ, được phủ lớp resin chống ẩm và chống cháy nổ, hoạt động nhờ pin 3V hoặc nguồn 12V/24V DC. Mạch này điều khiển toàn bộ quá trình đọc tín hiệu, hiển thị và lưu trữ dữ liệu.

Cấu tạo đồng hồ điện tử cho xăng dầu.

B. Nguyên lý hoạt động của đồng hồ điện tử cho xăng dầu

Đồng hồ điện tử xăng dầu hoạt động dựa trên nguyên tắc chuyển đổi chuyển động cơ học của dòng chảy thành tín hiệu điện tử. Khi nhiên liệu đi qua thân đồng hồ, dòng chảy sẽ làm quay bánh răng elip hoặc cánh turbine trong buồng đo. Mỗi vòng quay tương ứng với một thể tích nhiên liệu nhất định, và trên bánh răng thường có gắn nam châm hoặc cảm biến Hall để phát ra các xung điện.

Những xung điện này được gửi về bo mạch xử lý trung tâm, tại đây vi điều khiển sẽ đếm số xung, tính toán thể tích nhiên liệu đã qua rồi hiển thị kết quả lên màn hình điện tử (LCD hoặc LED). Toàn bộ quá trình diễn ra tự động, liên tục và chính xác, giúp người vận hành dễ dàng theo dõi lưu lượng tức thời, tổng cộng hoặc đếm lẻ trong mỗi lần cấp phát nhiên liệu, mà không cần sử dụng cơ cấu cơ học phức tạp.

III. Các dòng đồng hồ điện tử cho xăng dầu hàng đầu hiện nay

• Đồng hồ điện tử cho xăng dầu tuabin
• Đồng hồ điện tử cho xăng dầu Oval gear
• Đồng hồ điện tử cho xăng dầu piston
• đồng hồ điện tử cho xăng dầu Coriolis
• Đồng hồ điện tử cho xăng dầu thân nhôm
• Đồng hồ điện tử cho xăng dầu thân gang
• Đồng hồ điện tử cho xăng dầu thân inox
• Đồng hồ điện tử cho trạm bơm xăng dầu
• Đồng hồ điện tử xăng dầu cho xe bồn
• Đồng hồ điện tử cho xăng dầu Hàn Quốc
• Đồng hồ điện tử cho xăng dầu Itali
• Đồng hồ điện tử cho xăng dầu Mỹ
• Đồng hồ điện tử cho xăng dầu Đài Loan
• Đồng hồ điện tử cho xăng dầu Tây Ban Nha

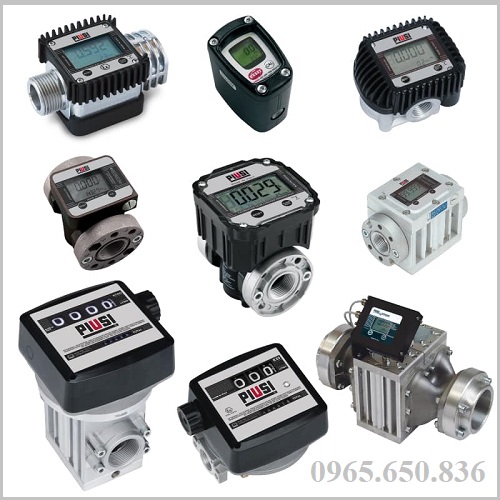

Đồng hồ điện tử lưu lượng xăng dầu.

>>> Tìm hiểu thêm về các thiết bị đo xăng dầu: Đồng hồ đo xăng dầu.

IV. Cách kiểm tra và hiệu chuẩn đồng hồ điện tử cho xăng dầu

- Phương pháp so sánh với thể tích chuẩn

Để đảm bảo đồng hồ điện tử đo xăng dầu hoạt động chính xác, việc kiểm tra định kỳ bằng phương pháp so sánh với thể tích chuẩn là rất cần thiết. Cách làm phổ biến nhất là cho nhiên liệu chảy qua đồng hồ và thu vào một bình đo thể tích chuẩn (ví dụ 20 lít hoặc 50 lít).

Sau khi nhiên liệu ngừng chảy, người kỹ thuật viên sẽ so sánh kết quả hiển thị trên đồng hồ với thể tích thực tế trong bình chuẩn. Nếu sai số vượt quá giới hạn cho phép (thường ±0.5%), cần tiến hành hiệu chỉnh lại ngay.

- Quy trình hiệu chỉnh sai số

Hiệu chỉnh đồng hồ điện tử thường được thực hiện bằng chức năng Calibration (CAL) tích hợp sẵn trong bo mạch. Sau khi xác định sai số, kỹ thuật viên nhập hệ số hiệu chỉnh (Correction Factor) theo hướng dẫn của nhà sản xuất.

Một số model như Piusi K24, OGM-25, Fill-Rite 901E cho phép hiệu chỉnh trực tiếp bằng phím bấm hoặc phần mềm đi kèm. Việc này giúp đồng hồ tự động điều chỉnh tỷ lệ xung trên mỗi lít nhiên liệu, đưa kết quả đo trở về mức chính xác tiêu chuẩn.

- Chu kỳ kiểm định định kỳ

Theo quy định trong lĩnh vực đo lường và quản lý nhiên liệu, các thiết bị đo lưu lượng như đồng hồ điện tử xăng dầu cần được kiểm định định kỳ từ 6 đến 12 tháng một lần tùy vào cường độ sử dụng.

Ngoài ra, nếu đồng hồ có dấu hiệu sai số lớn, hiển thị không ổn định hoặc thay đổi môi trường vận hành, cần tiến hành kiểm tra lại ngay để đảm bảo tính chính xác. Việc tuân thủ đúng chu kỳ kiểm định không chỉ giúp duy trì hiệu suất đo, mà còn đảm bảo tính minh bạch trong hoạt động xuất, nhập, cấp phát nhiên liệu.

Thông số đồng hồ điện tử xăng dầu.

V. Địa điểm mua đồng hồ điện tử cho xăng dầu hàng đầu thị trường hiện nay

Trong nhiều năm qua, Thuận Phát Valve đã trở thành một trong những đơn vị cung cấp thiết bị xăng dầu và hệ thống van công nghiệp hàng đầu tại Việt Nam, đặc biệt nổi bật trong mảng đồng hồ điện tử cho xăng dầu. Với kinh nghiệm sâu rộng trong ngành và sự hợp tác cùng các thương hiệu lớn như Piusi (Italy), OGM (China), Fill-Rite (USA), Kripal, K24, Thuận Phát luôn mang đến cho khách hàng sản phẩm chính hãng, chất lượng đo lường cao và giá thành cạnh tranh nhất thị trường.

Thuận Phát Valve hiện cung cấp đa dạng các dòng đồng hồ điện tử đo xăng dầu từ loại cỡ nhỏ cho trạm bơm, cây xăng mini đến các model công nghiệp dùng cho xe bồn, kho chứa và nhà máy cấp nhiên liệu tự động. Tất cả thiết bị đều được kiểm định kỹ thuật, kèm chứng chỉ CO, CQ và tem kiểm định đo lường, đảm bảo đáp ứng đầy đủ yêu cầu của các doanh nghiệp kinh doanh xăng dầu. Ngoài ra, đội ngũ kỹ thuật giàu kinh nghiệm của Thuận Phát luôn sẵn sàng tư vấn lựa chọn model phù hợp, hỗ trợ hiệu chuẩn, lắp đặt, bảo trì tận nơi, giúp khách hàng yên tâm sử dụng lâu dài.

Chính nhờ sự chuyên nghiệp, am hiểu kỹ thuật và uy tín trong từng sản phẩm, Thuận Phát Valve ngày càng khẳng định vị thế của mình là nhà phân phối đồng hồ điện tử xăng dầu hàng đầu Việt Nam, được hàng nghìn doanh nghiệp tin tưởng lựa chọn. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Hotline liên hệ: 0965.650.836
