Electric butterfly valve là gì?

Trong bối cảnh công nghiệp hiện đại, việc tự động hóa hệ thống đường ống trở thành xu hướng tất yếu nhằm nâng cao hiệu suất vận hành và giảm chi phí nhân công. Trong đó, Electric butterfly valve (van bướm điều khiển điện) là một trong những thiết bị được sử dụng phổ biến nhất nhờ khả năng điều khiển đóng mở tự động, chính xác và ổn định.

Với cấu tạo gọn nhẹ, dễ lắp đặt và thích hợp cho nhiều loại môi trường khác nhau, dòng van này đang dần thay thế các dạng van truyền thống điều khiển bằng tay. Bài viết dưới đây sẽ giúp bạn hiểu rõ Electric butterfly valve là gì?, cấu tạo, nguyên lý hoạt động ra sao và vì sao nó lại được ứng dụng rộng rãi trong các hệ thống công nghiệp ngày nay.

I. Giới thiệu chung về Electric butterfly valve

Electric butterfly valve hay còn gọi là van bướm điều khiển điện, là một dạng van công nghiệp tự động có nhiệm vụ đóng mở hoặc điều tiết lưu lượng chất lỏng, khí, hơi trong đường ống thông qua bộ truyền động điện (Electric actuator). Thay vì vận hành thủ công bằng tay gạt hoặc tay quay như van bướm truyền thống, dòng van này hoạt động hoàn toàn dựa trên tín hiệu điện áp điều khiển, phổ biến nhất là 24VDC, 110VAC hoặc 220VAC.

Với khả năng tự động hóa cao, điều khiển chính xác và ổn định, electric butterfly valve được xem là giải pháp tối ưu cho các hệ thống công nghiệp hiện đại, đặc biệt trong các nhà máy có quy mô lớn, nơi việc đóng mở van thủ công là không khả thi. Chỉ cần cấp nguồn điện phù hợp, van có thể đóng/mở hoàn toàn hoặc điều tiết góc mở theo yêu cầu, giúp kiểm soát dòng chảy hiệu quả hơn.

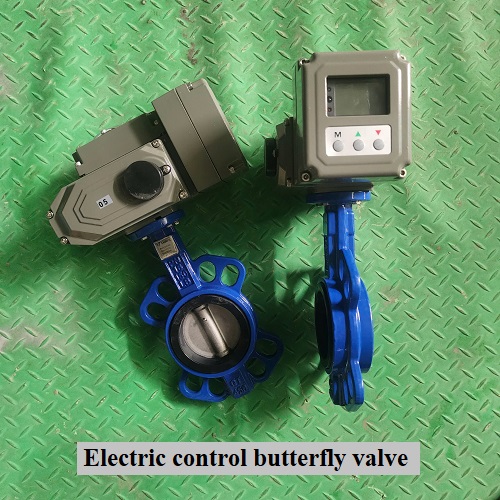

Electric control butterfly valve.

Điểm khác biệt lớn nhất giữa van bướm điều khiển điện và van bướm cơ thông thường nằm ở phương thức vận hành. Nếu van cơ cần lực tay hoặc mô-men xoắn thủ công, thì van điện lại sử dụng moto điện truyền động qua bộ bánh răng, giúp thao tác nhẹ nhàng, nhanh chóng và có thể tích hợp với hệ thống điều khiển trung tâm PLC, SCADA để vận hành hoàn toàn tự động.

Chính nhờ sự linh hoạt và khả năng tương thích cao, Electric butterfly valve ngày nay được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước thải, HVAC, thực phẩm, hóa chất, dầu khí và năng lượng, trở thành thiết bị cốt lõi trong xu hướng tự động hóa công nghiệp 4.0.

Chi tiết thông số kỹ thuật electrich butterfly valve

II. Đặc điểm nổi bật của Electric butterfly valve

Electric butterfly valve (van bướm điều khiển điện) được xem là bước tiến lớn trong lĩnh vực tự động hóa hệ thống đường ống. Dòng van này không chỉ thay thế thao tác thủ công mà còn mang đến hàng loạt ưu điểm nổi bật về kỹ thuật, độ bền và khả năng vận hành. Dưới đây là những đặc điểm tiêu biểu giúp electric butterfly valve trở thành lựa chọn hàng đầu của nhiều nhà máy hiện nay:

- Điều khiển tự động, chính xác, ổn định: Bộ truyền động điện (electric actuator) giúp van đóng mở hoặc điều tiết góc quay của đĩa van với độ chính xác cao. Người vận hành có thể điều khiển từ xa thông qua tủ điện hoặc hệ thống điều khiển trung tâm PLC, SCADA mà không cần can thiệp trực tiếp.

- Cấu trúc gọn nhẹ, lắp đặt dễ dàng: Van bướm điều khiển điện có thiết kế nhỏ gọn hơn nhiều so với các loại van cầu hoặc van bi cùng cỡ, thuận tiện khi lắp trong không gian hẹp. Kiểu kết nối wafer hoặc lug type giúp dễ dàng tháo lắp, bảo trì mà không cần ngắt toàn bộ đường ống.

- Tính đa năng, phù hợp nhiều môi trường: Nhờ có nhiều tùy chọn về vật liệu như gang, inox, nhựa PVC hoặc thép, van có thể làm việc trong nhiều môi trường khác nhau: nước sạch, nước thải, khí nén, dầu, hóa chất, thậm chí cả hơi nóng.

- Hoạt động êm ái, không rò rỉ: Đĩa van được phủ lớp chống mài mòn, gioăng làm kín được chế tạo từ vật liệu EPDM, PTFE hoặc NBR, giúp đóng kín hoàn toàn, không rò rỉ lưu chất, đồng thời giảm tiếng ồn và độ rung khi vận hành.

- Độ bền cao, ít bảo trì: Motor điện và bộ truyền động được thiết kế kín chống bụi, chống nước theo tiêu chuẩn IP65 – IP68, đảm bảo hoạt động ổn định trong điều kiện khắc nghiệt. Thời gian sử dụng trung bình có thể đạt từ 5 – 10năm nếu ở trong điều kiện thuận lợi.

- Tùy chọn điện áp và chế độ hoạt động linh hoạt: Electric butterfly valve có nhiều phiên bản điện áp khác nhau: 24VDC, 110VAC, 220VAC, đáp ứng đa dạng yêu cầu công trình. Ngoài dạng On/Off, van còn có loại tuyến tính (modulating type), cho phép điều chỉnh lưu lượng theo tín hiệu 4-20mA hoặc 0-10V, phù hợp các hệ thống cần điều khiển chính xác.

- Khả năng tích hợp hệ thống tự động hóa cao: Van có thể kết nối trực tiếp với hệ thống điều khiển trung tâm, cảm biến lưu lượng, cảm biến áp suất hoặc thiết bị giám sát từ xa. Đây là ưu thế quan trọng giúp các nhà máy nâng cấp lên mô hình vận hành tự động, không cần nhân công can thiệp thường xuyên.

III. Cấu tạo và nguyên lý hoạt động của Electric butterfly valve

A. Cấu tạo của Electric butterfly valve

Electric butterfly valve được thiết kế với cấu trúc đơn giản nhưng tối ưu về hiệu năng, giúp giảm trọng lượng, dễ lắp đặt và bảo trì. Một van bướm điều khiển điện hoàn chỉnh gồm hai phần chính: thân van bướm và bộ truyền động điện (Electric actuator), được liên kết với nhau thông qua trục truyền động. Dưới đây là mô tả chi tiết từng bộ phận:

• Thân van (Body): Là bộ phận chịu lực chính, được chế tạo từ gang, thép, inox hoặc nhựa tùy theo môi trường sử dụng. Thiết kế kiểu wafer, lug hoặc flanged giúp dễ dàng lắp đặt giữa hai mặt bích của đường ống.
• Đĩa van (Disc): Đĩa van là phần tiếp xúc trực tiếp với lưu chất, đảm nhiệm nhiệm vụ đóng – mở hoặc điều tiết dòng chảy. Thông thường, đĩa được làm từ inox hoặc gang mạ Ni để tăng khả năng chống ăn mòn và giảm ma sát khi quay.
• Trục van (Stem/Shaft): Trục van nối liền giữa đĩa và bộ truyền động điện, đảm bảo truyền mô-men xoắn từ motor xuống đĩa van. Trục thường làm bằng thép không gỉ, được gia công chính xác để vận hành ổn định.
• Gioăng làm kín (Seat): Là bộ phận giúp ngăn rò rỉ lưu chất khi van ở trạng thái đóng. Gioăng có thể làm từ EPDM, PTFE, NBR hoặc Viton (FKM) tùy theo loại lưu chất (nước, khí, hóa chất, hơi...).
• Bộ truyền động điện (Electric actuator): Đây là trái tim của hệ thống, chịu trách nhiệm điều khiển đóng mở van, bộ truyền động gồm motor điện, bộ bánh răng giảm tốc, công tắc hành trình (limit switch) và mạch điều khiển.

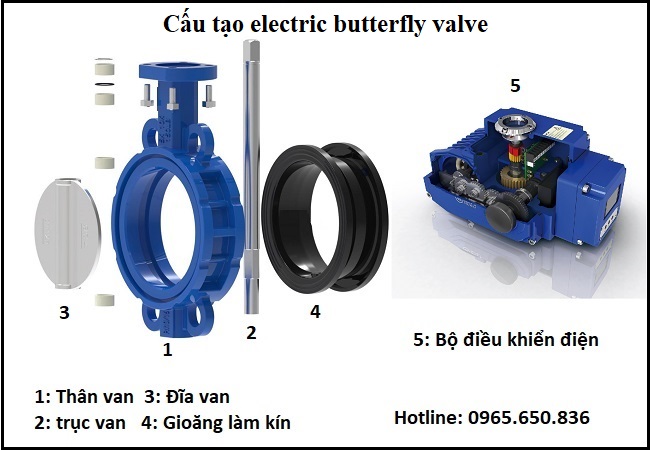

Cấu tạo electric butterfly valve.

B. Nguyên lý hoạt động cơ bản của van bướm điều khiển điện

Electric butterfly valve hoạt động dựa trên cơ chế truyền động quay của mô-tơ điện. Khi van nhận tín hiệu điều khiển từ tủ điện hoặc hệ thống PLC, moto trong bộ truyền động điện sẽ quay và truyền mô-men xoắn qua bộ bánh răng giảm tốc xuống trục van, khiến đĩa van xoay quanh trục. Tùy theo tín hiệu nhận được, đĩa van có thể xoay một góc từ 0° đến 90°, tương ứng với các trạng thái đóng, mở hoặc điều tiết lưu lượng dòng chảy trong đường ống.

Ở các dòng van cao cấp, bộ truyền động được tích hợp thêm công tắc hành trình, cảm biến vị trí và bộ bảo vệ quá tải, giúp van vận hành ổn định, chính xác và an toàn. Khi van đạt đến vị trí mong muốn, tín hiệu phản hồi (feedback) sẽ được gửi về trung tâm điều khiển, cho phép người vận hành theo dõi trạng thái đóng – mở – điều tiết của van theo thời gian thực. Nhờ cơ chế này, van bướm điều khiển điện có thể hoạt động hoàn toàn tự động, đáp ứng yêu cầu điều khiển thông minh và tối ưu hóa hệ thống công nghiệp hiện đại.

IV. Phân loại các dòng electric butterfly valve

Van bướm điều khiển điện là dòng van công nghiệp đang rất được tin tưởng sử dụng trên thị trường hiện nay, nhờ với thiết kế và tính nặng hiện đại, dòng van này đang dần trở thành lựa chọn hàng đầu thay thế các dòng van cơ. Ngoài ra để đáp ứng như cầu sử dụng trong nhiều môi trường hiện thông khác nhau, các nhà sản xuất van công nghiệp đã phát triển dòng van này với đa dạng kiểu dáng và mẫu mã nhằm phục đáp ứng nhu cầu sử dụng của mọi hệ thống đường ống. Dưới đây là các dạng phân loại nổi bật của dòng van này, mời quý vị và các bạn cùng tham khảo.

1. Phân loại theo dạng thiết kế bộ điều khiển

• Van bướm điều khiển điện 24V
• Van bướm điều khiển điện 220V
• Van bướm điều khiển điện 380V
• Van bướm điều khiển điện ON OFF
• Van bướm điều khiển điện tuyến tính

2. Phân loại theo chất liệu sản xuất van bướm cơ

• Van bướm gang điều khiển điện
• Van bướm inox điều khiển điện
• Van bướm thép điều khiển điện
• Van bướm nhựa điều khiển điện
• Van bướm vi sinh điều khiển điện
• Van bướm thân gang cánh inox điều khiển điện

3. Phân loại theo dạng kết nối van với đường ông

• Van bướm wafer điều khiển điện
• Van bướm Lug điều khiển điện
• Van bướm mặt bích điều khiển điện
• Van bướm điều khiển điện nối clamp

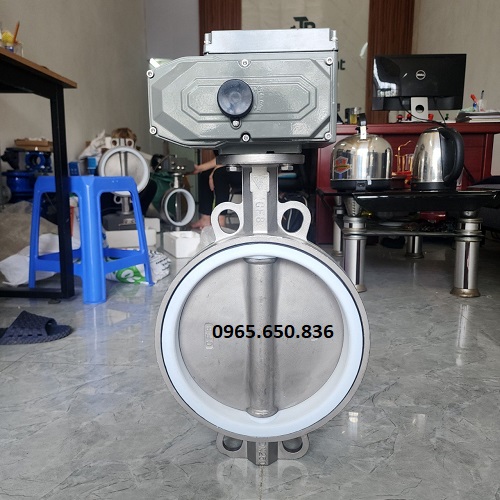

Stainless steel butterfly valve with electric control.

Top 5 thương hiệu van bướm điều khiển điện hàng đầu thị trường hiện nay

- Top 1: Van bướm điều khiển điện Kitz – Nhật Bản

- Top 2: Van bướm điều khiển điện Samwoo – Hàn Quốc

- Top 3: Van bướm điều khiển điện Yaccor – Đài Loan

- Top 4: Van bướm điều khiển điện Toyo – Nhật Bản

- Top 5: Van bướm điều khiển điện Haitima – Đài Loan

>>> Tìm hiểu thêm về các dòng van bướm khác tại đây: Van bướm điều khiển điện.

V. Ứng dụng của Electric butterfly valve trong công nghiệp

Nhờ khả năng vận hành tự động, điều tiết lưu lượng linh hoạt và cấu trúc gọn nhẹ, Electric butterfly valve (van bướm điều khiển điện) trở thành một trong những thiết bị quan trọng trong các hệ thống đường ống công nghiệp hiện đại. Dòng van này đặc biệt phù hợp với các hệ thống có lưu lượng lớn, áp suất trung bình, yêu cầu đóng mở nhanh, điều khiển chính xác và vận hành ổn định.

- Ứng dụng 1: Sử dụng rộng rãi trong hệ thống cấp thoát nước đô thị, nhà máy xử lý nước sạch và nước thải, nơi cần điều tiết lưu lượng lớn và kiểm soát tự động theo từng khu vực vận hành.

- Ứng dụng 2: Lắp đặt trong hệ thống HVAC, chiller, điều hòa trung tâm, giúp kiểm soát dòng nước lạnh hoặc nước nóng trong tòa nhà, trung tâm thương mại, khu công nghiệp, đảm bảo cân bằng lưu lượng và tiết kiệm năng lượng.

- Ứng dụng 3: Ứng dụng trong dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm – những nơi yêu cầu môi trường sạch, độ kín cao và khả năng vận hành tự động mà không gây rung hoặc ồn.

- Ứng dụng 4: Sử dụng trong các hệ thống hơi nước, khí nén và dầu nóng, nơi yêu cầu điều khiển từ xa, đóng mở nhẹ nhàng, chính xác và an toàn với người vận hành.

- Ứng dụng 5: Lắp đặt trong các hệ thống xử lý hóa chất, sản xuất sơn, xi măng, luyện kim và năng lượng, nơi dòng chảy có thể ăn mòn hoặc nhiệt độ cao, đòi hỏi van có vật liệu và bộ truyền động chịu được môi trường khắc nghiệt.

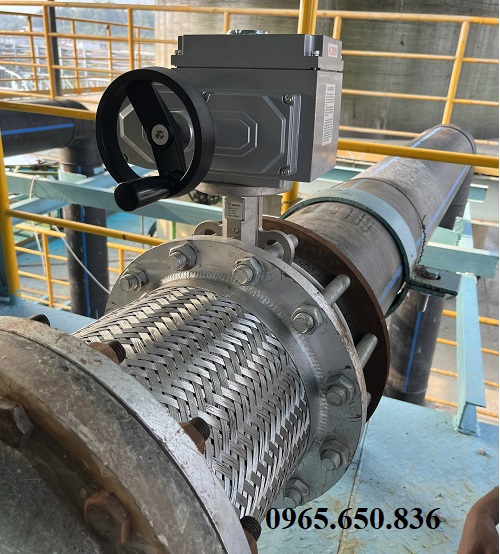

Ứng dụng electric butterfly valve.

VI. So sánh Electric butterfly valve và Pneumatic butterfly valve

Trong hệ thống đường ống công nghiệp, Electric butterfly valve (van bướm điều khiển điện) và Pneumatic butterfly valve (van bướm điều khiển khí nén) đều là hai dòng van tự động được sử dụng phổ biến nhất hiện nay. Mặc dù cùng đảm nhiệm chức năng đóng, mở và điều tiết lưu lượng, nhưng hai loại van này lại khác biệt rõ rệt về cơ chế truyền động, tốc độ phản ứng và môi trường ứng dụng.

Van bướm điều khiển điện hoạt động nhờ nguồn điện áp (24V, 110V hoặc 220V), phù hợp với các hệ thống yêu cầu điều khiển chính xác, vận hành ổn định và có thể kết nối với PLC hoặc SCADA. Trong khi đó, van bướm điều khiển khí nén sử dụng áp suất khí nén từ 4–8 bar để kích hoạt cơ cấu đóng mở, cho tốc độ phản hồi nhanh hơn nhưng cần thêm bộ xử lý khí nén trung gian (air set, solenoid valve, fitting, ống dẫn khí, v.v.).

Khi nào nên sử dụng van bướm điều khiển điện

• Hệ thống cấp thoát nước, xử lý nước thải trong nhà máy hoặc khu dân cư.
• Hệ thống HVAC, điều hòa trung tâm, chiller cần điều tiết lưu lượng nước lạnh chính xác.
• Dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm – yêu cầu môi trường sạch và độ kín cao.
• Hệ thống vận hành tự động bằng PLC hoặc SCADA, cần điều khiển từ xa và phản hồi tín hiệu.
• Các ứng dụng ngoài trời hoặc môi trường ẩm ướt, khi van có tiêu chuẩn bảo vệ IP67–IP68.

Khi nào nên sử dụng van bướm điều khiển khí nén

• Hệ thống dây chuyền tự động cần đóng mở nhanh trong vài giây, ví dụ: đóng gói, chiết rót, phối trộn.
• Nhà máy hóa chất, sơn, khí gas, xăng dầu, nơi cần tránh tia lửa điện.
• Hệ thống PCCC, khí nén, khí công nghiệp, yêu cầu thao tác nhanh và độ tin cậy cao.
• Môi trường làm việc áp lực cao, chu kỳ vận hành liên tục, nơi khí nén dễ bảo trì hơn motor điện.

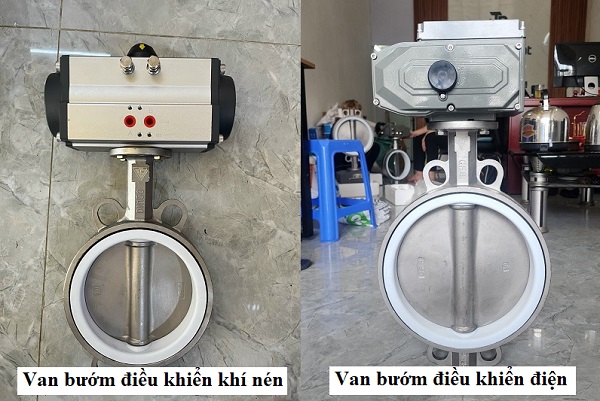

Van bướm điều khiển tự động.
