Hướng dẫn lắp đặt và bảo trì van bướm điều khiển điện

Trong các hệ thống đường ống nước, khí nén, hơi nóng hay hóa chất công nghiệp hiện nay, chúng ta không còn quá xa lạ với các dòng van bướm điều khiển tự động bằng điện năng. Bởi chúng được ứng dụng rất đa dạng và phổ biên trong các hệ thống hiện nay, đặc biệt với khả năng điều khiển tự động từ xa giúp cho dòng van này trở thành lựa chọn tối ưu đối với các hệ thống đường ống.

Tuy nhiên, để dòng van này có thể hoạt động tốt lại cần 1 số yếu tố quan trọng quyết định, đặc biệt là các yêu cầu kỹ thuật trong quá trình lựa chọn, lắp đặt và bảo trì dòng van này. Trong bài viết này, Thuận Phát Valve sẽ mang đến cho các bạn đọc và quý khách hàng những hướng dẫn chi tiết nhất về quy trình lắp đặt và các lưu ý khi lụa chọn, bảo trì van bướm điều khiển điện. Mời quý vị cùng tham khảo chi tiết bài viết dưới đây.

I. Các bước cần thực hiện trước khi lắp đặt và bảo trì van bướm điều khiển điện

Trong quá trình làm việc thực tế với rất nhiều hệ thống đường ống công nghiệp hiện nay, Thuận Phát Valve chúng tôi nhận thấy rằng phần lớn các lỗi như rò rỉ, cháy bộ điện, kẹt cánh van hay vận hành không ổn định đều xuất phát từ việc khảo sát và chuẩn bị trước lắp đặt chưa đúng kỹ thuật. Chính vì vậy, trước khi tiến hành lắp đặt mới hoặc bảo trì van bướm điều khiển điện, người thực hiện cần kiểm tra và chuẩn bị đầy đủ các yếu tố liên quan để đảm bảo hệ thống vận hành ổn định, an toàn và đạt tuổi thọ sử dụng cao nhất.

Các bước cần thực hiện khi lắp đặt van bướm điều khiển điện.

Dưới đây là các bước quan trọng cần thực hiện trước khi lắp đặt và bảo trì dòng van này.

- Bước 1: Xác định rõ lý do cần lắp đặt hoặc bảo trì van bướm điều khiển điện

Đây là bước đầu tiên nhưng lại rất quan trọng, bởi mỗi mục đích sử dụng sẽ quyết định phương án lựa chọn van cũng như cách triển khai lắp đặt khác nhau. Thông thường hiện nay, việc lắp đặt hoặc thay thế van bướm điều khiển điện sẽ xuất phát từ một số nguyên nhân phổ biến như:

• Hệ thống đường ống mới cần được thiết kế và lắp đặt đồng bộ thiết bị tự động hóa nhằm nâng cao khả năng vận hành và giảm phụ thuộc vào thao tác thủ công.
• Hệ thống van bướm điều khiển điện cũ đã sử dụng trong thời gian dài, bộ điện hoạt động không còn ổn định hoặc thân van bị ăn mòn, rò rỉ và không còn đáp ứng được yêu cầu vận hành thực tế.
• Van bướm điện đang sử dụng gặp các sự cố như cháy motor điện, không đóng mở được, kẹt trục van, hỏng tín hiệu điều khiển hoặc lỗi bộ giới hạn hành trình bên trong bộ điện.
• Hệ thống cần nâng cấp từ dạng van cơ vận hành tay gạt hoặc tay quay sang dạng điều khiển điện tự động để phù hợp với hệ thống PLC, tủ điều khiển hoặc dây chuyền sản xuất tự động hóa hiện nay.

Việc xác định rõ nguyên nhân ngay từ đầu sẽ giúp quá trình lựa chọn van mới, lên phương án sửa chữa hoặc bảo trì diễn ra nhanh chóng và chính xác hơn rất nhiều.

- Bước 2: Khảo sát thực tế hệ thống trước khi lắp đặt

Sau khi xác định được mục đích sử dụng, bước tiếp theo cần thực hiện là khảo sát trực tiếp hệ thống đường ống và điều kiện vận hành thực tế. Đây là bước mà theo kinh nghiệm của chúng tôi tuyệt đối không nên làm qua loa hoặc chỉ đánh giá bằng hình ảnh. Đối với các hệ thống đang sử dụng van bướm cũ, cần kiểm tra chính xác các thông tin như:

• Loại van bướm hiện tại đang sử dụng là dạng wafer, lug hay mặt bích để đảm bảo khả năng thay thế tương thích với hệ thống cũ.
• Chất liệu thân van và đĩa van đang sử dụng là gang, inox 304, inox 316 hay nhựa nhằm lựa chọn đúng vật liệu phù hợp với môi trường vận hành thực tế.
• Nhiệt độ và áp suất làm việc của hệ thống hiện tại là bao nhiêu để lựa chọn đúng tiêu chuẩn chịu nhiệt và chịu áp lực của van bướm điện.
• Kiểm tra lưu chất sử dụng là nước sạch, nước thải, hơi nóng, khí nén hay hóa chất nhằm lựa chọn đúng loại gioăng làm kín như EPDM, PTFE hoặc NBR.

Bên cạnh đó cũng cần kiểm tra kỹ nguồn điện cấp cho bộ điều khiển điện của van, bởi hiện nay các dòng van bướm điều khiển điện thường sử dụng các mức điện áp như: 24V DC, 220V AC, 380V AC. Nếu lựa chọn sai điện áp có thể dẫn tới cháy bộ điện hoặc khiến van không thể vận hành được sau khi lắp đặt.

Ngoài ra, vị trí lắp đặt thực tế cũng là yếu tố cần đặc biệt lưu ý như:

• Van lắp trên cao
• Van lắp dưới hầm kỹ thuật
• Không gian chật hẹp
• Khu vực ngoài trời có độ ẩm cao
• Hệ thống rung lắc liên tục

Những yếu tố này sẽ ảnh hưởng trực tiếp đến việc lựa chọn kiểu bộ điện, cấp độ bảo vệ IP cũng như phương án thi công thực tế.

Cuối cùng cần xác định rõ mục đích vận hành của van là:

• Chỉ đóng/mở hoàn toàn
• Điều tiết lưu lượng dòng chảy
• Kết nối hệ thống tự động hóa PLC

Từ đó lựa chọn đúng dạng điều khiển ON/OFF hoặc tuyến tính phù hợp với nhu cầu sử dụng.

- Bước 3: Chuẩn bị đầy đủ trước khi tiến hành lắp đặt

Sau khi hoàn tất quá trình khảo sát, người thực hiện cần chuẩn bị đầy đủ vật tư, thiết bị và dụng cụ cần thiết trước khi tiến hành lắp đặt để tránh gián đoạn trong quá trình thi công. Đầu tiên cần lựa chọn van bướm điều khiển điện có kích thước phù hợp với hệ thống đường ống hiện tại như DN50, DN80, DN100, DN150,… đảm bảo đồng bộ với kích thước đường ống và mặt bích kết nối thực tế.

• Tiếp theo cần xác định chính xác kiểu kết nối của van để chuẩn bị phụ kiện lắp đặt phù hợp như: Kết nối wafer, kết nối lug, lắp mặt bích, nối rắc co,…
• Ngoài ra cũng cần chuẩn bị đầy đủ các phụ kiện và vật tư đi kèm như: Bu long, đai ốc, gioăng làm kín, long đền, keo làm kín ren, dây điện điều khiển,…
• Các dụng cụ hỗ trợ thi công cũng cần được chuẩn bị đầy đủ gồm: Cờ lê, mỏ lết, máy siết bu long, đồng hồ đo điện, thiết bị nâng hạ đối với van kích thước lớn,…

Đặc biệt trước khi tiến hành lắp đặt, nên kiểm tra sơ bộ khả năng đóng mở của van và hoạt động của bộ điều khiển điện để đảm bảo thiết bị vẫn vận hành ổn định trước khi đưa vào hệ thống thực tế.

>>> Tìm hiểu thêm chi tiết về dòng van này tại đây: Van bướm điều khiển điện <<<

II. Những lưu ý khi thực hiện lắp đặt và bảo trì van bướm điều khiển điện

Sau khi đã hoàn tất quá trình khảo sát và chuẩn bị thiết bị, bước tiếp theo cần đặc biệt quan tâm chính là quá trình lắp đặt và kiểm tra vận hành thực tế của van bướm điều khiển điện. Theo kinh nghiệm của Thuận Phát Valve chúng tôi, đây là giai đoạn ảnh hưởng trực tiếp đến độ ổn định, tuổi thọ cũng như khả năng vận hành lâu dài của toàn bộ hệ thống.

Rất nhiều trường hợp van mới lắp đặt nhưng chỉ sau thời gian ngắn đã xuất hiện tình trạng kẹt cánh van, chập bộ điện, rò rỉ lưu chất hoặc motor hoạt động không ổn định. Nguyên nhân chủ yếu thường đến từ việc thi công chưa đúng kỹ thuật hoặc bỏ qua các bước kiểm tra quan trọng trước khi đưa hệ thống vào vận hành.

Những lưu ý khi thực hiện lắp đặt và bảo trì van bướm điều khiển điện.

Dưới đây là những lưu ý quan trọng cần đặc biệt quan tâm trong quá trình lắp đặt và bảo trì van bướm điện hiện nay.

A. Những lưu ý quan trọng khi thực hiện lắp đặt van bướm điều khiển điện

Trong thực tế hiện nay, rất nhiều sự cố liên quan đến van bướm điều khiển điện không xuất phát từ chất lượng sản phẩm mà chủ yếu đến từ quá trình lắp đặt và bảo trì chưa đúng kỹ thuật. Chính vì vậy, để đảm bảo thiết bị vận hành ổn định, hạn chế tối đa tình trạng rò rỉ, cháy bộ điện hay kẹt cánh van trong quá trình sử dụng, người thực hiện cần đặc biệt lưu ý đến các yếu tố kỹ thuật quan trọng dưới đây trước khi đưa van vào vận hành thực tế.

• Trước khi lắp đặt van bướm điện, cần vệ sinh sạch toàn bộ đường ống nhằm loại bỏ cặn bẩn, xỉ hàn và dị vật để tránh làm hỏng gioăng kín hoặc gây kẹt cánh van khi vận hành.
• Trong quá trình lắp đặt, cần kiểm tra kỹ hướng dòng chảy thực tế của hệ thống và đối chiếu đúng với ký hiệu trên thân van để đảm bảo khả năng đóng kín và vận hành ổn định lâu dài.
• Đối với các vị trí lắp đặt ngoài trời hoặc môi trường có độ ẩm cao, nên trang bị thêm mái che hoặc hộp bảo vệ nhằm hạn chế nước mưa và ánh nắng làm ảnh hưởng bộ điều khiển điện.
• Không nên lắp đặt van bướm điều khiển điện tại các khu vực có nhiệt độ môi trường vượt quá giới hạn cho phép, bởi nhiệt độ quá cao có thể làm giảm tuổi thọ motor điện và bo mạch điều khiển.
• Khi đấu nối nguồn điện cho van bướm điện, cần đảm bảo toàn bộ đầu dây và vị trí cấp nguồn luôn khô ráo nhằm tránh tình trạng nước xâm nhập gây chập cháy hoặc mất tín hiệu điều khiển.
• Người thực hiện lắp đặt nên chừa khoảng không gian phù hợp xung quanh bộ điện để thuận tiện cho việc tháo lắp, kiểm tra và bảo trì thiết bị khi xảy ra sự cố trong quá trình sử dụng thực tế.
• Sau khi hoàn tất lắp đặt, cần tiến hành chạy thử van nhiều lần để kiểm tra khả năng đóng mở, độ ổn định của bộ điện và khả năng làm kín trước khi đưa hệ thống vào vận hành chính thức.

B. Những lưu ý quan trọng khi kiểm tra và bảo trì van bướm điều khiển điện

Trước khi tiến hành vận hành hoặc kiểm tra định kỳ van bướm điều khiển điện, cần xác nhận lại toàn bộ các điều kiện kỹ thuật nhằm đảm bảo hệ thống hoạt động an toàn và ổn định.

Đầu tiên cần kiểm tra toàn bộ các vị trí bu lông liên kết giữa thân van, mặt bích và bộ điều khiển điện để đảm bảo các vị trí kết nối vẫn được siết chặt chắc chắn. Sau thời gian dài vận hành liên tục, rung động của hệ thống có thể khiến bu lông bị lỏng, gây rung lắc hoặc rò rỉ lưu chất ra bên ngoài.

Người thực hiện bảo trì cũng cần quan sát kỹ tình trạng thân van, cánh van và bộ điện nhằm phát hiện sớm các dấu hiệu bất thường như:

• Thân van bị nứt hoặc cong vênh
• Gioăng làm kín bị lão hóa
• Bộ điện phát nhiệt bất thường
• Có hiện tượng nước hoặc hơi ẩm xâm nhập vào motor điện
• Van đóng mở chậm hoặc phát ra tiếng ồn lớn khi vận hành

Ngoài ra cần kiểm tra khả năng vận hành thực tế của van trong toàn bộ hành trình đóng mở để đảm bảo cánh van hoạt động trơn tru, không bị kẹt hoặc sai góc đóng mở. Đối với các hệ thống tự động hóa, việc van đóng mở sai hành trình có thể gây ảnh hưởng trực tiếp đến toàn bộ dây chuyền vận hành.

Theo kinh nghiệm thực tế của Thuận Phát Valve, van bướm điều khiển điện nên được kiểm tra và bảo trì định kỳ theo từng giai đoạn sử dụng nhằm đảm bảo:

• Van vận hành ổn định và chính xác
• Hạn chế tối đa tình trạng rò rỉ lưu chất
• Đảm bảo motor điện hoạt động ổn định
• Tăng tuổi thọ cho gioăng làm kín và bộ truyền động
• Phát hiện sớm các lỗi kỹ thuật để xử lý kịp thời

Việc thực hiện bảo trì đúng kỹ thuật và đúng chu kỳ không chỉ giúp hệ thống vận hành an toàn hơn mà còn giúp tiết kiệm rất nhiều chi phí sửa chữa và thay thế thiết bị trong quá trình sử dụng lâu dài.

III. Cách đấu nối bảng mạch điện van bướm điều khiển điện

Việc đấu nối bảng mạch điện cho van bướm điều khiển điện là một trong những bước kỹ thuật quan trọng nhất trước khi đưa thiết bị vào vận hành thực tế. Bởi dù chất lượng van và bộ điều khiển điện có tốt đến đâu, nhưng nếu đấu nối sai nguồn điện hoặc sai chân tín hiệu thì thiết bị vẫn không thể hoạt động ổn định, thậm chí có thể gây cháy motor điện hoặc hư hỏng toàn bộ bo mạch điều khiển bên trong.

Theo kinh nghiệm thực tế của Thuận Phát Valve chúng tôi, một số các sự cố liên quan đến van bướm điện hiện nay đều xuất phát từ quá trình đấu nối không đúng kỹ thuật hoặc sử dụng sai điện áp so với thông số nhà sản xuất. Chính vì vậy, quá trình đấu nối bảng điện cần được thực hiện bởi người có chuyên môn kỹ thuật điện hoặc có kinh nghiệm thực tế về các dòng van điều khiển tự động.

Cách đấu nối bảng mạch điện van bướm điều khiển điện.

Ngoài ra, trước khi tiến hành đấu nối, cần kiểm tra kỹ điện áp sử dụng của bộ điện như 24V, 220V hoặc 380V để tránh cấp sai nguồn điện gây chập cháy thiết bị. Đồng thời cũng cần xác định chính xác van đang sử dụng là dạng điều khiển ON/OFF hay điều khiển tuyến tính để lựa chọn phương pháp đấu nối phù hợp.

B. Cách đấu nối bảng mạch van bướm điều khiển điện ON/OFF

Van bướm điều khiển điện ON/OFF là dòng van hoạt động theo nguyên lý đóng hoàn toàn hoặc mở hoàn toàn. Đối với dòng van này, bộ điều khiển điện thường sử dụng nguồn điện DC hoặc AC và được thiết kế với các chân đấu nối riêng biệt cho chức năng mở van và đóng van. Thông thường bảng mạch điều khiển sẽ có 3 điểm kết nối chính gồm:

• Một chân dây trung tính chung
• Một chân điều khiển mở van
• Một chân điều khiển đóng van

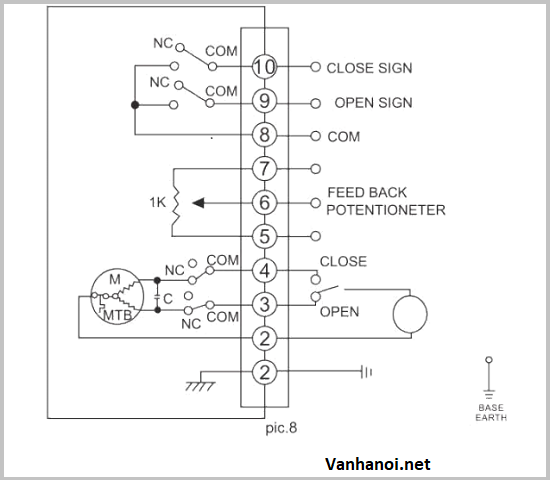

Bảng mạch bộ điều khiển điện ON OFF.

Theo sơ đồ đấu nối phổ biến hiện nay:

- Dây số 2 thường là dây trung tính

- Dây số 3 là dây điều khiển mở van

- Dây số 4 là dây điều khiển đóng van

Khi cấp nguồn điện vào dây số 2 và dây số 3, bộ điện sẽ thực hiện quá trình mở van hoàn toàn. Ngược lại, khi cấp điện vào dây số 2 và dây số 4, motor điện sẽ vận hành theo chiều ngược lại để đóng van hoàn toàn.

Trong quá trình đấu nối, người thực hiện cần đặc biệt lưu ý không cấp điện đồng thời vào cả dây mở và dây đóng vì điều này có thể gây chập mạch hoặc làm hư hỏng bộ điều khiển điện. Ngoài ra cũng cần kiểm tra kỹ hệ thống relay, aptomat và nguồn điện đầu vào nhằm đảm bảo dòng điện ổn định trong quá trình vận hành thực tế.

Đối với các hệ thống tự động hóa sử dụng tủ điều khiển PLC, cần kiểm tra thêm tín hiệu điều khiển đầu ra để đảm bảo tín hiệu đóng mở tương thích với bộ điện của van bướm điều khiển điện ON/OFF.

B. Cách đấu nối bảng mạch van bướm điều khiển điện tuyến tính

Khác với dòng điều khiển ON/OFF thông thường, van bướm điều khiển điện tuyến tính được sử dụng trong các hệ thống yêu cầu khả năng điều tiết lưu lượng tự động theo từng góc mở cụ thể của van. Đây là dòng van thường xuất hiện trong các hệ thống xử lý nước, hóa chất, hơi nóng hoặc các dây chuyền tự động hóa yêu cầu độ chính xác cao.

Bảng mạch bộ điều khiển điện tuyến tính.

Dòng van này hoạt động dựa trên tín hiệu điều khiển tuyến tính như:

• Tín hiệu 4 – 20mA
• Tín hiệu 0 – 10V

Thông qua các tín hiệu này, bộ điều khiển điện có thể xác định chính xác góc mở của van theo yêu cầu vận hành thực tế thay vì chỉ đóng hoặc mở hoàn toàn như dạng ON/OFF.

Trên bảng mạch điều khiển tuyến tính, các vị trí kết nối thường được ký hiệu rõ ràng cho dây âm và dây dương của nguồn điện cũng như các chân tín hiệu điều khiển. Người thực hiện cần kiểm tra chính xác sơ đồ kỹ thuật đi kèm theo từng model bộ điện trước khi đấu nối nhằm tránh sai lệch tín hiệu điều khiển.

Thông thường chỉ cần cấp đúng nguồn điện và đấu nối chính xác các chân tín hiệu theo sơ đồ hướng dẫn của nhà sản xuất thì bộ điều khiển tuyến tính có thể hoạt động ổn định và điều tiết van theo đúng yêu cầu cài đặt.

Tuy nhiên trong thực tế, việc đấu nối van bướm điều khiển điện tuyến tính phức tạp hơn khá nhiều so với dạng ON/OFF bởi liên quan trực tiếp đến tín hiệu analog, hệ thống PLC và bộ chuyển đổi tín hiệu điều khiển. Chính vì vậy, quá trình lắp đặt và cài đặt dòng van này nên được thực hiện bởi kỹ thuật viên có chuyên môn về điện điều khiển tự động hóa công nghiệp.
