Hướng dẫn lắp đặt van bi

Tìm hiểu chi tiết cách lắp đặt van bi vào hệ thống đường ống

I. Khái niệm và chức năng chính của van bi trong hệ thống đường ống

Van bi, hay còn gọi là ball valve, là một trong những thiết bị quan trọng và phổ biến trong các hệ thống đường ống công nghiệp. Đây là một loại van điều khiển dòng chảy của chất lỏng, khí hoặc các chất khí trong các đường ống, mang đến khả năng đóng mở dòng chảy nhanh chóng và hiệu quả. Thiết kế của van bi rất đặc biệt với quả bi (hoặc bóng) có lỗ xuyên qua, được gắn trong vỏ van hình trụ. Khi van hoạt động, quả bi sẽ xoay 90 độ quanh trục của nó, giúp mở hoặc đóng dòng chảy của chất lỏng hoặc khí theo yêu cầu.

Với thiết kế đơn giản, dễ sử dụng và bảo trì, van bi là lựa chọn lý tưởng cho nhiều hệ thống công nghiệp yêu cầu khả năng điều chỉnh dòng chảy linh hoạt và nhanh chóng. Các ứng dụng phổ biến của van bi bao gồm cấp nước, xử lý nước thải, các ngành công nghiệp hóa chất, dầu khí, và cả trong các ứng dụng y tế và thực phẩm. Sự linh hoạt của van bi không chỉ dừng lại ở việc điều khiển dòng chảy, mà còn ở khả năng chống rò rỉ và làm việc hiệu quả trong các điều kiện môi trường khắc nghiệt như áp suất và nhiệt độ cao.

Van bi mang lại nhiều lợi ích vượt trội, chẳng hạn như giảm thiểu sự hao mòn của các bộ phận trong hệ thống và khả năng vận hành mượt mà trong thời gian dài mà không cần phải bảo dưỡng thường xuyên. Chính vì vậy, van bi không chỉ tiết kiệm chi phí mà còn giúp tăng hiệu quả và tuổi thọ của toàn bộ hệ thống đường ống.

- Chức năng chính của van bi trong hệ thống đường ống:

- Điều khiển dòng chảy: Van bi cho phép điều chỉnh dòng chảy của chất lỏng hoặc khí bằng cách mở hoặc đóng hoàn toàn, nhờ vào cơ chế đơn giản và dễ dàng điều khiển, van bi có thể mở hoặc đóng trong thời gian ngắn, điều này rất quan trọng trong những hệ thống yêu cầu phản ứng nhanh. Bằng cách xoay quả bi trong van, bạn có thể kiểm soát lưu lượng của dòng chảy, tạo điều kiện cho việc điều chỉnh áp suất và lưu lượng trong hệ thống.

- Ngăn chặn dòng chảy: Khi van bi đóng, lỗ xuyên qua quả bi sẽ không còn nằm trên trục lưu chất, từ đó ngăn cản dòng chất lỏng hoặc khí đi qua. Van bi có khả năng đóng kín tuyệt đối, giúp ngừng lưu thông hoàn toàn trong hệ thống đường ống. Chính vì vậy, van bi là một lựa chọn lý tưởng trong các hệ thống cần bảo vệ hoặc ngừng dòng chảy trong trường hợp cần thiết, như khi sửa chữa hệ thống hoặc thay thế các linh kiện.

- Kiểm tra và bảo trì dễ dàng: Một trong những ưu điểm nổi bật của van bi là thiết kế đơn giản và dễ bảo trì. Nhờ vào cấu tạo cơ bản của van với ít bộ phận chuyển động, việc kiểm tra, bảo trì và thay thế các linh kiện của van bi khá dễ dàng. Van bi thường có tuổi thọ lâu dài nếu được bảo dưỡng đúng cách. Việc thay thế các bộ phận như vòng đệm, gioăng hoặc bi cũng rất đơn giản và không tốn nhiều thời gian.

Van bi là một thiết bị không thể thiếu trong các hệ thống công nghiệp hiện đại nhờ vào tính linh hoạt và hiệu quả cao của nó. Với sự lựa chọn đa dạng về các loại van bi, bạn có thể dễ dàng tìm được sản phẩm phù hợp với nhu cầu của mình.

II. Các bước chuẩn bị trước khi lắp đặt van bi vào hệ thống

Để đảm bảo việc lắp đặt van bi chính xác và hiệu quả, bạn cần thực hiện một số bước chuẩn bị cơ bản trước khi tiến hành. Các bước chuẩn bị này không chỉ giúp quá trình lắp đặt diễn ra thuận lợi mà còn đảm bảo van hoạt động tốt, tránh hư hỏng hoặc rò rỉ sau khi lắp đặt.

1. Xác định loại van bi

Trước khi lắp đặt, việc chọn đúng loại van bi phù hợp với yêu cầu của hệ thống là rất quan trọng. Van bi có nhiều loại, bao gồm van bi inox, van bi đồng, van bi nhựa, van bi bằng thép không gỉ, v.v., và mỗi loại van sẽ phù hợp với các ứng dụng và môi trường làm việc khác nhau. Để lựa chọn đúng, bạn cần lưu ý các yếu tố sau:

- Kích thước van: Van bi phải có kích thước phù hợp với đường kính của ống trong hệ thống. Việc này không chỉ ảnh hưởng đến khả năng đóng mở van mà còn đảm bảo dòng chảy không bị cản trở. Nếu van quá lớn hoặc quá nhỏ so với đường ống, nó có thể gây rối loạn dòng chảy hoặc khó khăn trong việc lắp đặt.

- Áp suất và nhiệt độ làm việc: Bạn cần biết rõ về áp suất và nhiệt độ hoạt động trong hệ thống để chọn loại van bi phù hợp. Van bi bằng inox hoặc thép không gỉ thường được chọn cho các hệ thống có áp suất và nhiệt độ cao, trong khi van bi nhựa có thể được sử dụng trong các hệ thống với môi trường làm việc nhẹ hơn, chẳng hạn như xử lý nước thải hoặc hóa chất không ăn mòn.

- Loại chất lỏng hoặc khí: Một yếu tố quan trọng khác là loại chất lỏng hoặc khí sẽ đi qua van bi. Đối với các chất lỏng ăn mòn, như hóa chất, van bi inox hoặc thép không gỉ là lựa chọn lý tưởng. Trong khi đó, đối với nước hoặc không khí, van bi nhựa hoặc đồng có thể đáp ứng tốt.

2. Kiểm tra hệ thống đường ống

Trước khi lắp đặt van bi, bạn cần kiểm tra kỹ lưỡng hệ thống đường ống để đảm bảo mọi thứ đều hoạt động bình thường. Những điều cần kiểm tra bao gồm:

• Hệ thống ống phải được kiểm tra để đảm bảo không có điểm rò rỉ, nếu không sẽ gây ảnh hưởng đến hiệu quả hoạt động của van bi và hệ thống. Hãy đảm bảo rằng các ống được gắn chặt và không có vết nứt hay rỉ sét.
• Các khớp nối ống cần phải tương thích với van bi về kích thước và dạng kết nối. Nếu khớp nối không đúng kích thước, bạn sẽ gặp khó khăn trong việc lắp đặt và có thể gây rò rỉ.
• Trước khi lắp đặt van, cần phải vệ sinh các khớp nối và ống thật sạch sẽ để tránh cặn bẩn, bụi bẩn hoặc các chất cặn bám vào các chi tiết van bi.

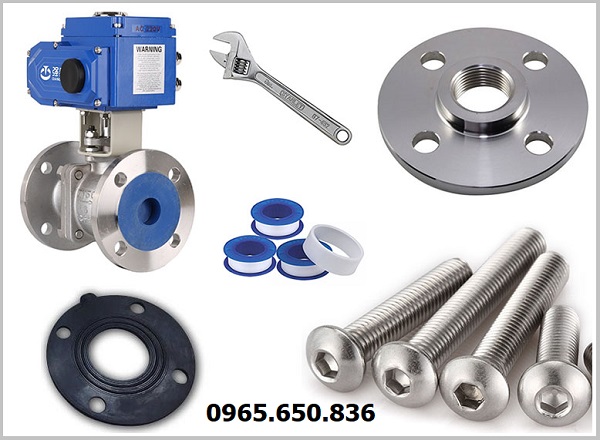

3. Lựa chọn công cụ và thiết bị cần thiết

Một bước chuẩn bị không thể thiếu là chọn đúng công cụ và thiết bị để lắp đặt van bi. Đảm bảo bạn có đủ dụng cụ cần thiết sẽ giúp công việc lắp đặt diễn ra nhanh chóng và an toàn. Một số công cụ cần thiết bao gồm:

- Cờ lê, mỏ lết hoặc bộ công cụ vặn ốc: Những công cụ này sẽ giúp bạn siết chặt các bu lông và đai ốc khi cố định van vào hệ thống đường ống. Lưu ý khi sử dụng các công cụ này để không siết quá chặt, điều này có thể làm hỏng vòng đệm hoặc van.

- Keo hoặc băng dán chống rò rỉ: Để đảm bảo không có sự rò rỉ tại các khớp nối, bạn có thể sử dụng keo chống rò rỉ hoặc băng dán chuyên dụng. Những vật liệu này sẽ giúp tạo một lớp kín khít giữa các bộ phận của van bi và ống, tránh việc chất lỏng hoặc khí bị rò rỉ ra ngoài.

- Kìm, vít và các công cụ khác: Một số van bi yêu cầu bạn sử dụng các công cụ như kìm, vít, hoặc các công cụ chuyên dụng khác để tháo lắp hoặc điều chỉnh các bộ phận của van.

4. Kiểm tra các phụ kiện đi kèm

Cuối cùng, trước khi tiến hành lắp đặt, bạn cần kiểm tra tất cả các phụ kiện đi kèm với van bi. Những phụ kiện này đóng vai trò quan trọng trong việc đảm bảo van bi hoạt động hiệu quả và không gặp phải các sự cố rò rỉ. Những phụ kiện quan trọng cần kiểm tra bao gồm:

- Vòng đệm: Vòng đệm là bộ phận giúp tạo độ kín khít giữa van và đường ống. Đảm bảo rằng vòng đệm không bị hỏng hóc hoặc mòn. Nếu vòng đệm bị hư hỏng, van có thể bị rò rỉ khi hoạt động.

- Bu lông, đai ốc: Những phụ kiện này sẽ giúp bạn cố định van bi vào hệ thống đường ống. Hãy kiểm tra kỹ để đảm bảo chúng không bị mòn hoặc hư hỏng. Nếu bu lông hoặc đai ốc bị hỏng, chúng có thể khiến van bị lỏng hoặc không đóng chặt.

- Các bộ phận phụ kiện khác: Ngoài những phụ kiện chính, các bộ phận như gioăng cao su, gioăng phớt, và các linh kiện khác cũng cần được kiểm tra kỹ lưỡng trước khi lắp đặt. Các bộ phận này sẽ giúp van bi hoạt động trơn tru và tránh tình trạng rò rỉ trong quá trình sử dụng.

Việc chuẩn bị kỹ lưỡng trước khi lắp đặt van bi sẽ giúp công việc lắp đặt diễn ra suôn sẻ và đảm bảo hiệu quả hoạt động của van bi trong hệ thống. Bằng cách xác định đúng loại van, kiểm tra hệ thống đường ống, chuẩn bị công cụ đầy đủ và kiểm tra các phụ kiện đi kèm, bạn sẽ giảm thiểu tối đa các sự cố không mong muốn và kéo dài tuổi thọ của van bi.

III. Các bước lắp đặt van bi vào hệ thống đường ống

Sau khi đã chuẩn bị đầy đủ các bước trên và có tất cả các dụng cụ cần thiết, bạn có thể bắt đầu quá trình lắp đặt van bi theo các bước chi tiết sau đây. Mỗi bước đều rất quan trọng để đảm bảo rằng van bi hoạt động hiệu quả và lâu dài mà không gặp phải sự cố nào.

- Bước 1: Đóng nguồn cung cấp

Trước khi thực hiện bất kỳ công việc lắp đặt nào, bạn cần đảm bảo rằng nguồn cung cấp chất lỏng hoặc khí đã được ngừng cung cấp và hệ thống đã được xả hết áp suất. Điều này vô cùng quan trọng để đảm bảo an toàn khi làm việc, tránh việc nước hoặc khí có thể chảy ra ngoài hoặc tạo ra áp suất nguy hiểm trong hệ thống.

• Ngừng cung cấp nguồn: Tắt các van nguồn cung cấp nước, khí hoặc hóa chất. Nếu là một hệ thống phức tạp có nhiều nguồn cấp, hãy đảm bảo rằng tất cả các nguồn này đã được tắt hoàn toàn.
• Xả áp suất: Đảm bảo rằng tất cả áp suất trong hệ thống đã được xả sạch. Bạn có thể mở một van kiểm tra áp suất để xả hết áp suất còn lại trong đường ống. Điều này sẽ ngăn ngừa việc chất lỏng hoặc khí có thể bị đẩy ra ngoài khi bạn mở hệ thống.

Việc thực hiện bước này giúp bạn tránh được các tai nạn như phun trào chất lỏng hoặc khí trong quá trình lắp đặt, bảo vệ an toàn cho bạn và những người xung quanh.

- Bước 2: Cài đặt vòng đệm hoặc gioăng

Sau khi đã đảm bảo an toàn, bước tiếp theo là lắp đặt vòng đệm hoặc gioăng cao su vào vị trí phù hợp trên van. Đây là một công đoạn rất quan trọng, giúp đảm bảo van không bị rò rỉ khi hoạt động.

• Chọn đúng vòng đệm: Tùy thuộc vào loại chất lỏng hoặc khí trong hệ thống, bạn cần chọn loại vòng đệm hoặc gioăng phù hợp. Ví dụ, đối với các hệ thống hóa chất, cần sử dụng vòng đệm chịu hóa chất; đối với các hệ thống nước, gioăng cao su là lựa chọn phổ biến.
• Vị trí cài đặt: Đặt vòng đệm hoặc gioăng vào đúng vị trí giữa van bi và các khớp nối của ống. Vòng đệm cần được gắn chặt và đúng vị trí để tạo độ kín khít tuyệt đối, ngăn chặn sự rò rỉ chất lỏng hoặc khí ra ngoài khi van đóng hoặc mở.

- Lưu ý: Việc lắp đặt vòng đệm phải cẩn thận và chính xác. Nếu vòng đệm không được đặt đúng cách, hoặc nếu chất liệu của vòng đệm không phù hợp với môi trường làm việc, van có thể bị rò rỉ.

- Bước 3: Gắn van vào đường ống

Sau khi cài đặt vòng đệm xong, tiếp theo là lắp van bi vào vị trí trên đường ống. Bạn cần đặt van vào đúng vị trí mà không gặp bất kỳ sự cản trở nào khi xoay quả bi trong van.

• Định vị van: Lắp van vào vị trí đã được chuẩn bị trước trên đường ống sao cho các khớp nối của van và ống có thể kết nối dễ dàng. Đảm bảo rằng van bi được lắp theo đúng hướng, để van có thể xoay một cách dễ dàng mà không bị cản trở bởi các bộ phận khác trong hệ thống.
• Nếu sử dụng van bi mặt bích: Bạn cần cố định van vào ống bằng bu lông và đai ốc. Lưu ý khi lắp van bi mặt bích là phải đảm bảo các bu lông được lắp đúng cách và không bị xiết quá chặt, điều này có thể gây hỏng gioăng hoặc van.

- Lưu ý: Không nên cố định van quá chặt ở bước này, vì nếu siết quá mạnh sẽ có thể làm hỏng gioăng hoặc gây vỡ các bộ phận của van.

- Bước 4: Siết chặt các khớp nối

Sau khi đã định vị đúng van, bạn tiếp tục sử dụng mỏ lết hoặc cờ lê để siết chặt các bu lông và ốc vít vào các khớp nối của van và ống. Việc này đảm bảo van bi được gắn chắc chắn vào hệ thống mà không bị lỏng lẻo trong quá trình sử dụng.

• Siết đều tay: Khi siết các bu lông, cần phải siết đều tay, không quá chặt hoặc quá lỏng. Nếu siết quá chặt, bạn có thể làm hỏng vòng đệm, gioăng hoặc chính van bi. Ngược lại, nếu siết quá lỏng, van có thể bị rò rỉ trong quá trình vận hành.
• Kiểm tra chặt chẽ: Sau khi đã siết xong, hãy kiểm tra lại tất cả các khớp nối để đảm bảo rằng van bi đã được cố định vững chắc và không có bộ phận nào bị lỏng.

- Bước 5: Kiểm tra hoạt động của van

Khi hoàn tất việc lắp đặt, mở lại nguồn cung cấp chất lỏng hoặc khí và tiến hành kiểm tra hoạt động của van.

• Vặn tay vặn hoặc điều khiển van: Dùng tay vặn hoặc điều khiển tự động để mở van bi. Kiểm tra xem van có hoạt động mượt mà không bị kẹt hoặc gặp sự cố khi đóng hoặc mở.
• Kiểm tra đồng hồ áp suất: Nếu hệ thống có đồng hồ đo áp suất, bạn nên theo dõi áp suất trong hệ thống để xem van có kiểm soát được lưu lượng một cách ổn định hay không.

Nếu van hoạt động đúng, bạn có thể tiến hành các bước kiểm tra tiếp theo.

- Bước 6: Kiểm tra rò rỉ

Cuối cùng, sau khi đã đảm bảo van hoạt động bình thường, bạn cần kiểm tra rò rỉ tại các khớp nối của van bi.

- Sử dụng giấy thấm hoặc băng kiểm tra rò rỉ: Dùng giấy thấm hoặc băng dính chuyên dụng để kiểm tra xem có sự rò rỉ nào tại các điểm nối của van không. Nếu phát hiện thấy độ ẩm hoặc chất lỏng rò rỉ ra từ các khớp nối, bạn cần điều chỉnh lại mức độ siết chặt của bu lông hoặc thay thế gioăng nếu cần.

Lưu ý: Nếu phát hiện rò rỉ nhỏ, bạn có thể siết lại các khớp nối một cách nhẹ nhàng. Tuy nhiên, nếu rò rỉ lớn hoặc van không hoạt động đúng, bạn cần kiểm tra lại toàn bộ quá trình lắp đặt, đặc biệt là vòng đệm và các khớp nối.

IV. Các lưu ý quan trọng trong quá trình lắp đặt van bi

Để đảm bảo van bi hoạt động hiệu quả và có tuổi thọ lâu dài, bạn cần lưu ý một số điểm quan trọng sau:

• Không lắp van bi trong các vị trí có rung động mạnh hoặc tác động ngoại lực: Điều này có thể làm ảnh hưởng đến chức năng của van hoặc làm lỏng các khớp nối.
• Kiểm tra van bi thường xuyên: Thực hiện bảo dưỡng và kiểm tra van định kỳ để phát hiện kịp thời sự cố hoặc hư hỏng. Van bi có thể bị mòn hoặc bị tắc nghẽn do cặn bẩn trong hệ thống.
• Lắp van bi ở vị trí dễ dàng kiểm tra và bảo trì: Khi lắp đặt, cần đảm bảo rằng van bi được lắp ở vị trí dễ dàng tiếp cận để thuận tiện cho việc bảo dưỡng, sửa chữa hoặc thay thế.
• Không lắp van bi quá chặt: Khi lắp đặt, bạn nên siết chặt các bu lông, đai ốc một cách vừa phải, tránh siết quá chặt làm hỏng van hoặc gây căng thẳng cho các chi tiết cấu thành.

Lắp đặt van bi là một công việc đơn giản nếu bạn tuân thủ các hướng dẫn cơ bản và thực hiện theo các bước chi tiết, đảm bảo chọn đúng loại van, chuẩn bị các công cụ cần thiết, và thực hiện kiểm tra cẩn thận sẽ giúp van bi hoạt động hiệu quả và kéo dài tuổi thọ của hệ thống. Hy vọng bài viết này sẽ giúp bạn có thêm kiến thức để thực hiện công việc lắp đặt van bi một cách chính xác và an toàn.
