Hướng dẫn lắp đặt van điện từ

Hướng dẫn lắp đặt van điện từ - Các lưu ý khi lựa chọn và sử dụng van điện từ

Van điện từ (Solenoid Valve) là thiết bị điều khiển tự động dòng chảy, được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp và dân dụng. Để thiết bị vận hành chính xác, việc lắp đặt đúng kỹ thuật đóng vai trò vô cùng quan trọng, bài viết này sẽ giúp bạn hiểu rõ về van điện từ, ứng dụng, cũng như cách lắp đặt và sử dụng an toàn, hiệu quả.

I. Giới thiệu chung về van điện từ

Van điện từ (Solenoid Valve) là một thiết bị điều khiển dòng chảy tự động bằng lực từ trường. Khi cuộn coil được cấp điện, dòng điện sinh ra từ trường hút lõi van lên, tạo điều kiện cho lưu chất đi qua. Khi ngắt điện, lực từ mất đi, lò xo đẩy lõi van về vị trí ban đầu để đóng kín, ngăn dòng chảy.

Điểm đặc biệt của van điện từ là tốc độ phản ứng nhanh, chỉ trong vài phần nghìn giây, van đã có thể chuyển trạng thái từ đóng sang mở hoặc ngược lại. Nhờ vậy, van điện từ được ứng dụng rộng rãi trong các hệ thống cần đóng mở liên tục và chính xác.

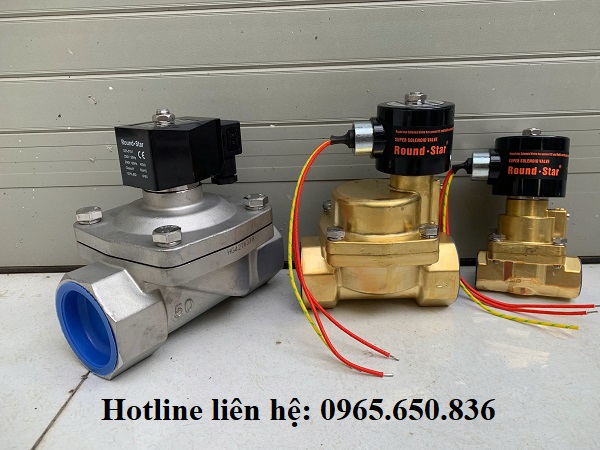

Solenoid Valve.

Van điện từ thường được thiết kế theo hai chế độ cơ bản: thường đóng (NC) và thường mở (NO). Van thường đóng sẽ ở trạng thái đóng kín khi không cấp điện và chỉ mở khi có điện. Ngược lại, van thường mở luôn mở khi không có điện và chỉ đóng lại khi cấp điện, việc lựa chọn loại nào tùy thuộc vào đặc thù của hệ thống.

Ngày nay, van điện từ có mặt ở hầu hết các hệ thống dân dụng và công nghiệp từ cấp thoát nước, khí nén, hơi nóng, dầu cho đến các ngành thực phẩm, dược phẩm và hóa chất. Nhờ khả năng điều khiển tự động, van điện từ không chỉ tiết kiệm công sức vận hành mà còn giúp nâng cao độ an toàn và hiệu quả cho toàn hệ thống.

II. Lựa chọn van điện từ phù hợp với hệ thống

Trước khi lắp đặt van điện từ, người sử dụng cần lựa chọn đúng dòng van phù hợp nhất với hệ thống đường ống, van điện từ có nhiều dạng thiết kế và chất liệu khác nhau, mỗi dòng van thiết kế sẽ phù hợp với từng dạng yêu cầu khác nhau của hệ thống. Khi lựa chọn người sử dụng cần tìm hiểu rõ nhu cầu sử dụng và các thông số cần thiết của hệ thống để lựa chọn dòng van phù hợp nhất.

-  Xác định môi trường lưu chất: Mỗi loại van điện từ được thiết kế cho môi trường riêng. Với nước sạch có thể dùng van đồng hoặc nhựa; với nước nóng, hơi nóng, nên dùng van inox chịu nhiệt; còn với hóa chất ăn mòn, cần chọn van inox 316 hoặc nhựa chuyên dụng.

- Kiểm tra thông số áp lực và nhiệt độ: Mỗi van có giới hạn PN (áp lực làm việc) và dải nhiệt độ cho phép. Nếu chọn van thấp hơn yêu cầu hệ thống, van dễ hỏng hoặc rò rỉ. Ngược lại, dùng van quá cao sẽ làm tăng chi phí không cần thiết.

- Chọn đúng loại thường đóng hoặc thường mở: Van thường đóng (NC) là loại phổ biến, chỉ mở khi có điện. Van thường mở (NO) lại phù hợp cho hệ thống cần dòng chảy liên tục, chỉ đóng khi có điện. Việc chọn sai loại sẽ gây bất tiện khi vận hành.

- Phù hợp kích thước và kiểu kết nối: Cần chọn van có kích thước đúng với đường ống (DN15, DN20, DN50,…) và kiểu kết nối ren, mặt bích hay hàn, tùy vào hệ thống. Lắp sai kích thước không chỉ gây rò rỉ mà còn ảnh hưởng đến lưu lượng.

- Kiểm tra nguồn điện sử dụng: Van điện từ có nhiều loại điện áp như 12VDC, 24VDC, 110VAC, 220VAC. Người dùng phải chọn coil đúng với nguồn điện hệ thống để tránh cháy coil hoặc van không hoạt động.

- Ưu tiên thương hiệu uy tín: Nên chọn van điện từ từ các thương hiệu có chứng chỉ CO – CQ và đã qua kiểm định. Sản phẩm chính hãng không chỉ bền bỉ, an toàn mà còn giúp hệ thống vận hành ổn định, giảm rủi ro hỏng hóc.

III. Các bước lắp đặt van điện từ vào hệ thống chuẩn xác nhất

Bước 1: Chuẩn bị thiết bị và dụng cụ

• Trước khi tiến hành lắp đặt, cần kiểm tra kỹ tình trạng van điện từ, cuộn coil, gioăng, bulông – đai ốc và các phụ kiện đi kèm.
• Đồng thời, vệ sinh sạch đường ống để loại bỏ cặn bẩn, rỉ sét hoặc dị vật, tránh gây kẹt van sau khi vận hành.

Bước 2: Xác định vị trí lắp đặt

• Chọn vị trí lắp ở nơi dễ thao tác, thuận tiện cho việc bảo dưỡng và kiểm tra sau này, van phải đặt theo phương ngang, cuộn coil hướng thẳng đứng lên trên để tản nhiệt tốt.
• Hướng dòng chảy trong ống phải trùng với mũi tên chỉ dẫn trên thân van, đảm bảo vị trí lắp đặt ổn định, đúng với mục địch của hệ thống

Bước 3: Kết nối van với đường ống

• Tùy thiết kế, có thể kết nối bằng ren hoặc mặt bích mà có phương án lắp đặt khác nhau, khi siết, cần dùng lực vừa đủ và đồng đều để tránh lệch tâm, làm hỏng ren hoặc mặt bích.
• Đặt gioăng cao su hoặc sử dụng băng tan đối với dạng nối ren để đảm bảo độ kín, ngăn ngừa rò rỉ lưu chất trong quá trình vận hành.

Bước 4: Kết nối nguồn điện

• Đấu nối dây điện đúng với điện áp định mức in trên coil (12VDC, 24VDC, 110VAC hoặc 220VAC), đảm bảo dây dẫn chắc chắn, tiếp xúc tốt và có lớp cách điện an toàn.
• Nếu van lắp ngoài trời hoặc nơi ẩm ướt, nên dùng hộp bảo vệ coil để chống nước và bụi, hoặc sử dụng dòng van có coil chống nước chuyên dụng trong môi trường này

Bước 5: Kiểm tra và chạy thử

• Sau khi hoàn tất lắp đặt, mở van tổng từ từ để cấp nước hoặc lưu chất vào hệ thống, sau đó cấp điện cho coil để quan sát phản ứng.
• Kiểm tra khả năng đóng/mở, độ kín khít tại các mối nối và tình trạng rung, ồn,... nếu phát hiện rò rỉ hoặc van phản ứng chậm, cần dừng lại và điều chỉnh ngay.

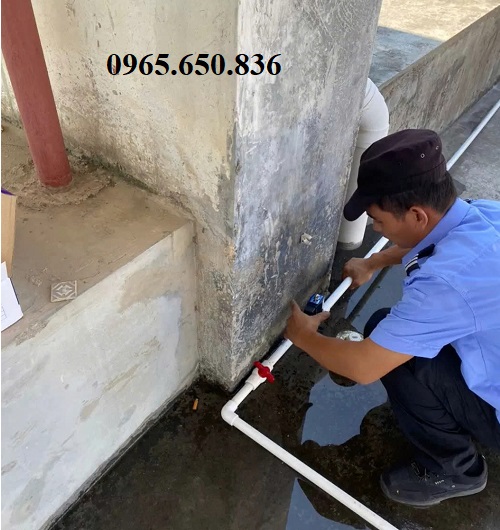

Lắp đặt van điện từ.

IV. Những lưu ý khi sử dụng và lắp đặt van điện từ

Van điện từ là dòng van kiểm soát dòng chảy lưu chất trong đường ống hệ thống, sử dụng điện năng để hoạt động đóng mở. Tuy nhiên để chúng có thể hoạt động ổn định hơn, có tuổi thọ sử dụng lâu dài hơn người sử dụng cần tuân thủ các lưu ý sau trong quá trình sử dụng và lắp đặt van.

- Lắp đúng chiều dòng chả: Trên thân van điện từ luôn có mũi tên chỉ hướng lưu chất. Khi lắp đặt, cần đảm bảo dòng chảy đi đúng chiều mũi tên. Nếu lắp ngược, van sẽ hoạt động không chính xác, dễ gây rò rỉ hoặc hư hỏng.

- Đặt cuộn coil hướng thẳng đứng: Cuộn coil nên được lắp theo hướng thẳng đứng, đầu coil hướng lên trên. Điều này giúp tản nhiệt tốt hơn, giảm nguy cơ coil bị nóng quá mức, đồng thời tránh nước hoặc bụi bẩn xâm nhập gây chập điện.

- Đảm bảo độ kín khít tại mối nối: Dùng gioăng hoặc băng tan đúng quy cách khi lắp ren, siết chặt đều tay khi lắp mặt bích. Nếu mối nối không kín, hệ thống sẽ dễ bị rò rỉ, làm giảm áp lực và giảm hiệu quả vận hành.

- Kiểm soát áp lực và nhiệt độ: Chọn loại van có thông số áp lực (PN) và nhiệt độ phù hợp với hệ thống. Nếu vượt quá giới hạn, van sẽ nhanh hỏng hoặc không thể đóng/mở hoàn toàn. Đây là lỗi thường gặp khi chọn sai sản phẩm.

- Sử dụng nguồn điện đúng định mức: Coil van điện từ được sản xuất với nhiều loại điện áp: 12VDC, 24VDC, 110VAC, 220VAC. Nếu cấp sai điện áp, coil sẽ cháy hoặc không hoạt động. Cần kiểm tra kỹ trước khi đấu nối.

- Vệ sinh và bảo dưỡng định kỳ: Trong quá trình sử dụng, cặn bẩn và rỉ sét có thể tích tụ trong buồng van, làm kẹt lõi van. Do đó, nên vệ sinh định kỳ, thay gioăng khi bị chai cứng và kiểm tra coil để đảm bảo van vận hành ổn định.

- Bảo vệ van khỏi môi trường khắc nghiệt: Nếu van lắp ngoài trời hoặc nơi ẩm ướt, cần trang bị hộp bảo vệ hoặc chọn coil chống nước, chống bụi (chuẩn IP65 trở lên). Điều này giúp kéo dài tuổi thọ và hạn chế sự cố chập điện.
