I. Tìm hiểu chi tiết về sản phẩm – Kính quan sát mặt bích

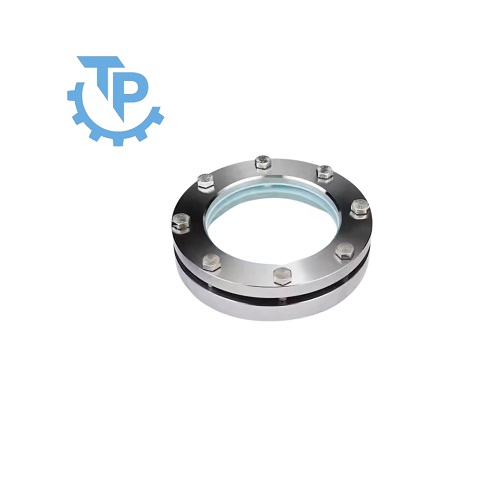

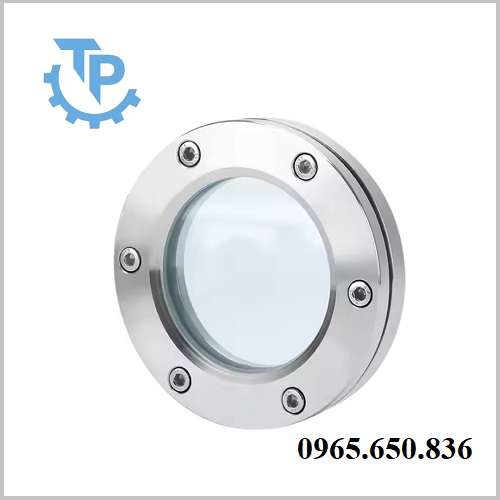

1. Kính quan sát mặt bích là gì?

Kích quan sát mặt bích là dòng phụ kiện đường ống được sử dụng để quan sát dòng chảy lưu chất trong hệ thống đường ống, với thiết kế kính cường lực trong suốt có thể quan sát rõ ràng di chuyển và hoạt động của dòng chảy. Dòng phụ kiện này được sản xuất với đa dạng kiểu dáng và kích thước khác nhau, đáp ứng mọi nhu cầu sử dụng trong các hệ thống đường ống công nghiệp hiện nay, là lựa chọn tối ưu cho việc quan sát hoạt động của hệ thống, từ đó có thể đảm bảo hệ thống hoạt động ổn đinh, nâng cao tính ổn định và chất lượng của hệ thống.

Dòng phụ kiện đường ống này đước sản xuất và thiết kế dạng kết nối mặt bích, theo nhiều tiêu chuẩn thiết kế phổ biến nhất trên thị trường hiện nay. Thiết kế dạng kết nối này giúp phụ kiện được lắp đặt vào hệ thống 1 cách chắc chắn, hoạt động ổn định mà không sợ áp suất cao hay rung lắc do dòng chảy di chuyển, đảm bảo được độ kín và tính ổn định trong thời gian dài hoạt động.

Hiện nay các dòng kính quan sát mặt bích đang được Thuận Phát Valve chúng tôi cung cấp trên toàn quốc với lượng sản phẩm hàng đầu và giá thành ưu đãi nhất thị trường hiện nay. Sản phẩm được cung cấp với đầy đủ kiểu dáng và kích thước dễ dàng lựa chọn dòng sản phẩm phù hợp, có đầy đủ các giấy tờ chứng từ như CO – CQ – Catalog, VAT, Bill of lading,…

2. Thông số kỹ thuật kính quan sát mặt bích

Sản phẩm: Kính quan sát mặt bích.
Chất liệu thân: SUS304, SUS316.
Size/Kích thước: D80, D100, D150, D200.
Chất liệu kính: kính cường lực chất lượng cao.
Độ dày kính: 11.7mm.
Gioăng: teflon (PTFE).
Nhiệt độ: max 280ºC.
Áp lực định mức: 25 bar.
Xuất xứ: Trung Quốc, Đài Loan, Việt Nam,…
Nhà cung cấp: Thuận Phát Valve.
Bảo hành: 12 tháng kể từ ngày xuất kho.
Giấy tờ - Chứng từ: Co – CQ – Catalog, VAT, Backing list,…

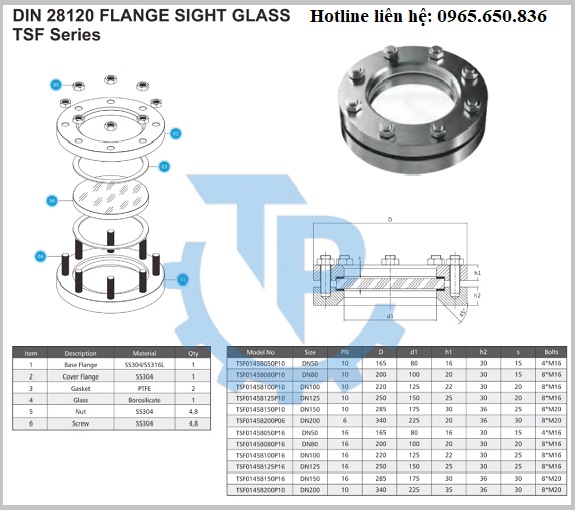

II. Cấu tạo cơ bản của kính quan sát mặt bích

Kính quan sát dòng chảy inox mặt bích là dòng phụ kiện đường ống được sử dụng khá phổ biến trên thị trường hiện nay, dòng sản phẩm này có cấu tạo khá đơn giản, đem lại sự tiện lợi cho việc sử dụng và lắp đặt mà vẫn đảm bảo được tính ổn định trong hoạt động. Cấu tạo cơ bản của dòng sản phẩm này gồm các bộ phận sau:

- Thân kính: Được làm từ chất liệu inox 304 hoặc inox 316 với thiết kế đa dạng kiểu dáng khác nhau phù hợp với mọi ứng dụng của hệ thống. Thân chứa kính cường lực và các chi tiết bộ phận nhỏ khác, đầu kết nối với hệ thống được thiết kế mặt bích theo nhiều tiêu chuẩn khác nhau, dễ dàng lựa chọn phù hợp nhất.

- Kính cường lực: Là bộ phận giúp người sử dụng có thể quan sát được dòng chảy lưu chất, hay hoạt động của lưu chất trong bồn chứa. Được làm từ chất liệu kính cường lực có độ dày lớn, đáp ứng độ bền cao, khả năng chịu áp lực tốt khi hoạt động trong hệ thống.

- Gioăng làm kín: Là bộ phận được lắp đặt ở giữa thân và kính cường lực, đảm bảo độ kín cho kính quan sát, giảm sốc cho bộ phận kính khi dòng chảy di chuyển qua, từ đó tăng độ bền của dòng phụ kiện này trong quá trình hoạt động.

Lưu ý: Ngoài 3 bộ phận chính kể trên dòng phụ kiện này còn 1 số chi tiết bộ phận khác, tùy vào từng dạng thiết kế mà các chi tiết bộ phận này cũng có những thay đổi nhất định.

III. Tác dụng chính của kính quan sát mặt bích khi sử dụng trong hệ thống đường ống

Tác dụng chính của kính quan sát mặt bích khi sử dụng trong hệ thống đường ống là hỗ trợ giám sát và kiểm soát quá trình vận hành một cách trực quan, an toàn và hiệu quả. Dưới đây là các tác dụng cụ thể:

- Quan sát dòng chảy lưu chất: Kính quan sát mặt bích cho phép người vận hành nhìn thấy rõ ràng dòng chảy của chất lỏng, khí hoặc hỗn hợp (nước, hóa chất, thực phẩm lỏng, v.v.) bên trong đường ống mà không cần mở hệ thống, giúp giảm thiểu rủi ro rò rỉ hoặc nhiễm bẩn.

- Kiểm tra tình trạng lưu chất: Sản phẩm này hỗ trợ theo dõi màu sắc, độ trong, hoặc các hiện tượng bất thường như bọt khí, cặn lắng, giúp phát hiện sớm vấn đề trong quá trình sản xuất hoặc vận chuyển.

- Đảm bảo an toàn và vệ sinh: Với thiết kế kín khít và chất liệu thường là inox (304 hoặc 316) kết hợp kính cường lực, kính quan sát mặt bích ngăn ngừa rò rỉ, đồng thời đáp ứng tiêu chuẩn vệ sinh trong các ngành thực phẩm, dược phẩm, hoặc hóa chất.

- Hỗ trợ bảo trì và vận hành: Nhờ khả năng quan sát trực tiếp, người vận hành có thể đánh giá tình trạng hệ thống mà không cần tháo rời đường ống, từ đó tối ưu hóa quy trình bảo trì và giảm thiểu thời gian ngừng hoạt động.

- Chịu áp suất và nhiệt độ cao: Được kết nối bằng mặt bích, sản phẩm này có khả năng hoạt động ổn định trong các hệ thống áp suất cao (thường lên đến 10-16 bar) và nhiệt độ khắc nghiệt (từ -20°C đến 200°C, tùy mẫu), đảm bảo độ bền và an toàn.

IV. Đánh giá ưu điểm và ứng dụng thực tế của kính quan sát mặt bích

1. Ưu điểm vượt trội của kính quan sát mặt bích

Được làm từ inox (304 hoặc 316L) và kính cường lực, kính quan sát mặt bích có khả năng chịu áp suất và nhiệt độ cao, phù hợp với các môi trường làm việc khắc nghiệt.
Kính cường lực trong suốt cung cấp tầm nhìn tốt, cho phép người vận hành dễ dàng theo dõi dòng chảy, màu sắc hoặc các hiện tượng bất thường của lưu chất.
Thiết kế kín khít với gioăng PTFE hoặc Silicone ngăn ngừa rò rỉ, đồng thời đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt trong ngành thực phẩm, dược phẩm hoặc hóa chất.
Kết nối mặt bích theo tiêu chuẩn (DIN, ANSI, JIS) giúp việc lắp đặt tương thích với nhiều hệ thống đường ống, có thể tháo rời để vệ sinh hoặc thay thế kính khi cần thiết.
Có nhiều kích thước (DN25, DN50, DN100, v.v.) và kiểu dáng (mặt bích đơn, đôi) để phù hợp với các yêu cầu cụ thể của từng hệ thống.
Bề mặt inox sáng bóng không chỉ tăng tính thẩm mỹ mà còn giảm thiểu bám bẩn, dễ lau chùi, phù hợp với các môi trường yêu cầu sạch sẽ.

2. Ứng dụng thực tế của kính quan sát mặt bích trong các hệ thống đường ống

Kính quan sát mặt bích được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ tính năng ưu việt của nó. Dưới đây là các ứng dụng thực tế phổ biến của dòng phụ kiện inox này:

Ứng dụng trong ngành chế biến thực phẩm, dược phẩm.
Ứng dụng trong ngành hóa chất, sử dụng hóa chất để sản xuất.
Ứng dụng trong ngành xử lý nước và môi trường.
Ứng dụng trong các ngành năng lượng công nghiệp, chất đốt.
Ứng dụng tỏng các ngành công nghệ sinh học.

Kính quan sát mặt bích nổi bật với độ bền cao, khả năng quan sát tốt và tính linh hoạt trong lắp đặt, khiến nó trở thành lựa chọn hàng đầu trong các hệ thống đường ống công nghiệp. So với các loại kính quan sát khác (như rắc co hoặc ren), loại mặt bích thường được ưa chuộng hơn trong các hệ thống lớn, yêu cầu áp suất cao và độ ổn định lâu dài. Ứng dụng của nó trải rộng từ các ngành công nghiệp nhẹ như thực phẩm đến các lĩnh vực nặng như hóa chất, năng lượng, chứng tỏ tính thực tiễn và hiệu quả vượt trội.

Hiện nay các dòng sản phẩm này đang được chúng tôi cung cấp trên toàn quốc với đa dạng kiểu dáng và kích thước khác nhau. Quý khách hàng quan tâm đến dòng sản phẩm này có thể liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chi tiết nhất cho sản phẩm ở thời điểm hiện tại.
