Nguyên lý hoạt động và các lỗi thường gặp ở đồng hồ nước

 Nguyên lý hoạt động và các lỗi thường gặp ở đồng hồ nước

Trong các hệ thống cấp thoát nước dân dụng và công nghiệp, đồng hồ nước đóng vai trò vô cùng quan trọng trong việc đo lường, giám sát và kiểm soát lưu lượng nước tiêu thụ, tuy nhiên, không ít người dùng thường chỉ quan tâm đến việc đọc chỉ số mà ít hiểu rõ nguyên lý hoạt động bên trong hay những sự cố có thể xảy ra trong quá trình sử dụng. Chính vì vậy, bài viết này sẽ giúp bạn hiểu sâu hơn về cách thức hoạt động của đồng hồ nước, cấu tạo cơ bản, cũng như phân tích chi tiết các lỗi thường gặp và hướng khắc phục hiệu quả nhất.

Với kinh nghiệm thực tế trong lĩnh vực van và thiết bị đường ống công nghiệp, Thuận Phát Valve xin chia sẻ nội dung dưới đây như một tài liệu kỹ thuật hữu ích, giúp bạn vận hành và bảo dưỡng đồng hồ nước đúng cách, đảm bảo thiết bị luôn hoạt động ổn định và có tuổi thọ lâu dài.

I. Giới thiệu chung về đồng hồ nước

Đồng hồ nước là thiết bị đo lường được lắp đặt trực tiếp trên đường ống nhằm ghi nhận thể tích nước chảy qua trong một khoảng thời gian nhất định. Thiết bị này giúp người dùng, doanh nghiệp hay các cơ quan cấp nước tính toán chính xác lượng nước tiêu thụ, từ đó quản lý, giám sát và kiểm soát chi phí sử dụng nước hiệu quả.

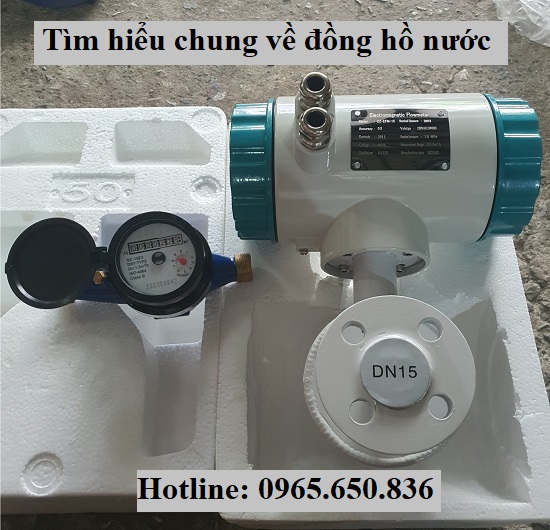

Đồng hồ nước.

Trong hệ thống công nghiệp, đồng hồ nước còn được xem là một phần quan trọng của dây chuyền đo lường – kiểm soát lưu lượng, giúp đảm bảo áp suất, lưu lượng và hiệu suất hoạt động ổn định cho toàn bộ đường ống.

A. Vai trò và công dụng của đồng hồ nước trong hệ thống cấp nước

Đồng hồ nước có vai trò không thể thay thế trong mọi hệ thống cấp nước sinh hoạt, khu dân cư, nhà máy, khu công nghiệp và hệ thống xử lý nước. Cụ thể:

• Đo và ghi nhận lượng nước tiêu thụ thực tế, giúp tính toán chi phí minh bạch giữa đơn vị cấp nước và người dùng.
• Giám sát hiệu quả sử dụng nước, phát hiện rò rỉ hoặc thất thoát trong hệ thống.
• Kiểm soát và cân đối áp lực nước ở từng khu vực, đảm bảo hệ thống hoạt động ổn định.
• Trong lĩnh vực công nghiệp, đồng hồ nước còn được sử dụng để theo dõi lưu lượng trong các quy trình sản xuất, đặc biệt ở những hệ thống yêu cầu độ chính xác cao và khả năng chịu áp lớn.

Nhờ đó, đồng hồ nước không chỉ là thiết bị đo mà còn là công cụ quản lý tài nguyên nước thông minh, giúp tối ưu vận hành toàn bộ hệ thống.

B. Các dòng đồng hồ đo nước phổ biến trên thị trường hiện nay

• Đồng hồ nước dạng cơ
• Đồng hồ nước điện tử
• Đồng hồ nước tuabin
• Đồng hồ nước nối ren
• Đồng hồ nước mặt bích
• Đồng hồ nước lạnh
• Đồng hồ nước nóng
• Đồng hồ nước thải
• Đồng hồ nước sạch
• Đồng hồ đo nước thân đồng
• Đồng hồ đo nước thân gang
• Đồng hồ đo nước thân inox
• Đồng hồ đo nước cấp C
• Đồng hồ đo nước cấp B
• Đồng hồ đo nước cấp D

>>> Tìm hiểu thêm về các dòng đồng hồ kể trên: Đồng hồ đo nước.

II. Nguyên lý hoạt động của đồng hồ nước

Nguyên lý hoạt động của đồng hồ nước dựa trên chuyển động của dòng nước trong ống. Khi nước đi qua thân đồng hồ, lực đẩy của dòng chảy sẽ tác động lên cánh đo (turbine) khiến nó quay. Tốc độ quay của cánh đo tỷ lệ thuận với lưu lượng nước chảy qua.

Thông qua hệ thống bánh răng truyền động, số vòng quay này được chuyển đổi thành chỉ số thể tích (m³ hoặc lít) và hiển thị lên mặt đồng hồ. Ở một số dòng cao cấp, hệ thống đo còn được tích hợp cảm biến hoặc bộ xử lý điện tử để đảm bảo kết quả đọc chính xác, giảm thiểu sai số trong điều kiện áp lực hoặc lưu lượng thay đổi.

A. Nguyên lý hoạt động của đồng hồ nước cơ học

Đồng hồ nước cơ học (hay còn gọi là đồng hồ cơ) hoạt động hoàn toàn nhờ cơ cấu cơ khí truyền động. Cụ thể:

• Khi nước chảy qua, cánh đo hoặc bánh guồng quay với tốc độ tương ứng lưu lượng nước.
• Chuyển động quay này được truyền qua hệ thống bánh răng và trục đến bộ hiển thị mặt số.
• Mỗi vòng quay của cánh đo tương ứng với một thể tích nước nhất định, giúp người dùng dễ dàng theo dõi lượng nước sử dụng.

Loại đồng hồ này không cần nguồn điện, hoạt động ổn định trong thời gian dài và rất phổ biến trong hệ thống nước sạch dân dụng. Tuy nhiên, độ chính xác có thể giảm khi nước chứa nhiều cặn bẩn hoặc áp lực không ổn định, vì cánh đo dễ bị kẹt hoặc quay sai tốc độ.

Đồng hồ nước dạng cơ.

B. Nguyên lý hoạt động của đồng hồ nước điện tử

Khác với dạng cơ học, đồng hồ nước điện tử (hoặc đồng hồ siêu âm, từ tính) hoạt động dựa trên nguyên lý đo vận tốc dòng chảy bằng cảm biến điện tử. Có hai công nghệ chính:

- Đồng hồ nước điện tử từ tính (Electromagnetic Water Meter)

• Dựa trên định luật Faraday, khi dòng nước dẫn điện đi qua từ trường, nó tạo ra một hiệu điện thế tỷ lệ thuận với vận tốc dòng chảy.
• Cảm biến đo hiệu điện thế này và chuyển đổi thành lưu lượng thực tế, sau đó hiển thị trên màn hình LCD.

- Đồng hồ nước siêu âm (Ultrasonic Water Meter)

• Sử dụng cảm biến siêu âm để đo thời gian truyền sóng giữa hai đầu cảm biến.
• Sự chênh lệch thời gian giữa hai hướng sóng phản ánh vận tốc dòng chảy, từ đó tính ra lưu lượng và thể tích nước.

Loại đồng hồ này không có bộ phận cơ khí chuyển động, nên tuổi thọ cao, ít hao mòn và duy trì độ chính xác ổn định, đặc biệt phù hợp trong môi trường công nghiệp, nhà máy xử lý nước hoặc các hệ thống quản lý tự động (AMR/AMI).

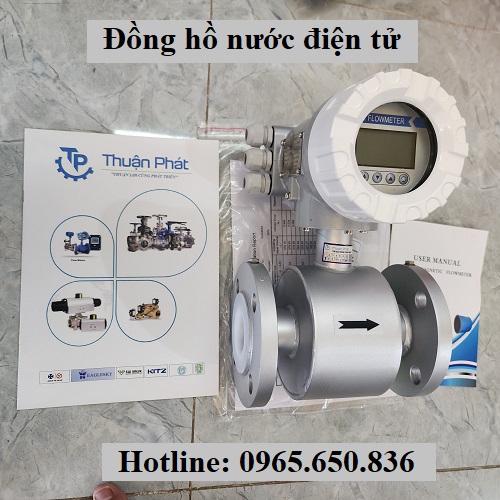

Đồng hồ điện từ đo nước.

III. Các lỗi thường gặp khi sử dụng đồng hồ nước

Trong quá trình vận hành, dù là đồng hồ nước cơ học hay điện tử, người dùng đều có thể gặp phải nhiều sự cố ảnh hưởng đến độ chính xác và tuổi thọ của thiết bị. Việc nhận biết sớm nguyên nhân giúp khắc phục kịp thời, tránh thất thoát nước hoặc sai lệch trong tính toán lưu lượng. Dưới đây là những lỗi phổ biến nhất mà người dùng cần chú ý:

1. Đồng hồ nước không quay hoặc quay chậm

Khi dòng nước vẫn chảy đều nhưng kim hoặc bánh răng đồng hồ không quay, hoặc quay rất chậm, đó là dấu hiệu cho thấy thiết bị đa

ng gặp trục trặc trong cơ cấu đo. Biểu hiện này thường khiến việc ghi nhận lưu lượng nước bị sai lệch, đặc biệt dễ nhận thấy khi các chỉ số không thay đổi dù hệ thống vẫn đang sử dụng nước bình thường.

Nguyên nhân chủ yếu là do cánh đo bị kẹt bởi cặn bẩn, rỉ sét, rong rêu hoặc vật thể nhỏ lọt vào bên trong, khiến chuyển động không được truyền đều. Ngoài ra, áp lực nước đầu vào quá thấp cũng khiến cánh đo không thể quay, hoặc đồng hồ bị lắp ngược chiều dòng chảy so với hướng mũi tên trên thân. Những yếu tố này đều làm giảm hiệu suất hoạt động và độ chính xác của đồng hồ nước.

2. Đồng hồ nước quay ngược

Biểu hiện thường thấy là kim đồng hồ quay ngược hoặc chỉ số hiển thị giảm dù hệ thống không có dòng nước chảy qua. Hiện tượng này khiến việc đo đếm lưu lượng bị sai lệch, làm thất thoát dữ liệu sử dụng và gây khó khăn trong việc kiểm soát lượng nước thực tế.

Nguyên nhân chủ yếu đến từ việc van một chiều bị hỏng hoặc kẹt, khiến nước hồi ngược lại qua đồng hồ. Ngoài ra, sự chênh lệch áp suất giữa các nhánh ống cũng có thể tạo dòng chảy ngược, đặc biệt khi đồng hồ được lắp sai hướng so với mũi tên chỉ chiều dòng nước. Đây là lỗi thường gặp trong các hệ thống lắp đặt thủ công hoặc không có van chống dòng chảy ngược bảo vệ.

3. Đồng hồ nước sai số lớn

Biểu hiện dễ nhận thấy nhất là chỉ số trên đồng hồ chênh lệch nhiều so với lượng nước thực tế sử dụng, có thể hiển thị cao hơn hoặc thấp hơn đáng kể. Hiện tượng này thường xảy ra ở đồng hồ đã sử dụng lâu năm, đặc biệt trong các hệ thống có nguồn nước chứa nhiều cặn, bùn hoặc tạp chất khiến quá trình đo không còn ổn định.

Nguyên nhân chính là do cánh đo và bộ truyền động bị mòn, trượt bánh răng, làm sai lệch tỉ lệ quay, bên cạnh đó, nước có bọt khí hoặc lưu lượng không đều cũng khiến đồng hồ hoạt động thiếu chính xác. Một số trường hợp sai số còn đến từ việc lắp đặt sai kỹ thuật, như đường ống quá ngắn, gần van giảm áp hoặc khúc cua, khiến dòng nước xoáy và ảnh hưởng đến kết quả đo.

4. Rò rỉ nước tại vị trí kết nối hoặc thân đồng hồ

Biểu hiện thường gặp là nước rò rỉ ở các đầu nối ren, mặt bích hoặc quanh nắp kính đồng hồ, khiến khu vực lắp đặt luôn ẩm ướt, đôi khi xuất hiện tia nước nhỏ phun ra. Tình trạng này không chỉ gây thất thoát nước mà còn có thể làm giảm áp lực hệ thống và ảnh hưởng đến độ bền của đồng hồ nếu không xử lý kịp thời.

Nguyên nhân chủ yếu là do gioăng cao su bị chai, nứt hoặc lắp sai vị trí, khiến mối nối không còn kín, bên cạnh đó, ren nối bị mòn hoặc siết quá chặt cũng dễ làm biến dạng đầu nối, tạo khe hở cho nước rò ra ngoài. Một số trường hợp còn do thân đồng hồ bị nứt do va đập mạnh hoặc thay đổi nhiệt độ đột ngột trong môi trường làm việc.

5. Kim đồng hồ quay liên tục dù không sử dụng nước

Biểu hiện của lỗi này là kim đồng hồ vẫn quay chậm dù tất cả các van khóa đã đóng, cho thấy hệ thống vẫn có dòng nước di chuyển nhẹ bên trong. Hiện tượng này khiến người dùng lầm tưởng đồng hồ bị hỏng, nhưng thực tế lại liên quan đến tình trạng rò rỉ nhỏ sau đồng hồ.

Nguyên nhân chủ yếu là do đường ống hoặc các mối nối sau đồng hồ bị rò nước, khiến dòng chảy rất nhỏ vẫn liên tục đi qua thiết bị. Ngoài ra, van khóa tổng không kín hoàn toàn cũng có thể khiến nước rò rỉ nhẹ, làm kim đo quay liên tục. Trong hệ thống lớn, lỗi này thường khó phát hiện bằng mắt thường và cần dùng thiết bị dò rò rỉ áp lực để xác định chính xác vị trí sự cố.

6. Đồng hồ bị kẹt hoặc ngừng hoạt động hoàn toàn

Biểu hiện dễ nhận thấy là kim đồng hồ đứng yên, không quay dù nước đang chảy qua, hoặc trong một số trường hợp đồng hồ ngừng hoạt động hoàn toàn, không hiển thị thêm bất kỳ chỉ số nào. Tình trạng này khiến việc đo lưu lượng bị gián đoạn, gây khó khăn cho công tác kiểm soát và tính toán lượng nước sử dụng.

Nguyên nhân phổ biến là cánh đo hoặc bánh răng bị vỡ, kẹt do cặn bẩn hoặc vật thể lạ lọt vào bên trong thân đồng hồ, khiến cơ cấu truyền động không thể hoạt động. Ngoài ra, khi đồng hồ làm việc trong tình trạng không có nước (hoạt động khô), các chi tiết cơ khí dễ bị khô, dính chặt hoặc mài mòn nhanh, dẫn đến đồng hồ ngừng quay hoàn toàn.

IV. Kết luận

Việc hiểu rõ nguyên lý hoạt động của đồng hồ nước là nền tảng quan trọng giúp người vận hành nắm được cách thiết bị đo lưu lượng làm việc, từ đó biết cách lắp đặt, kiểm tra và bảo dưỡng đúng quy chuẩn kỹ thuật. Một đồng hồ nước được vận hành đúng cách không chỉ giúp đảm bảo độ chính xác trong đo đếm, mà còn góp phần duy trì sự ổn định của toàn bộ hệ thống cấp nước, hạn chế tối đa sự cố và tiết kiệm chi phí vận hành.

Bên cạnh đó, người dùng cần thường xuyên kiểm tra định kỳ, phát hiện sớm các lỗi thường gặp như không quay, quay ngược, sai số lớn hoặc rò rỉ nước để có biện pháp xử lý kịp thời. Việc bảo trì đúng chu kỳ và hiệu chuẩn theo tiêu chuẩn kiểm định quốc gia (TCVN 6279:2003) sẽ giúp thiết bị luôn hoạt động ổn định, kéo dài tuổi thọ và duy trì độ chính xác lâu dài.
