Nhiệt kế lưỡng kim

I. Giới thiệu chung - Nhiệt kế lưỡng kim là gì?

Nhiệt kế lưỡng kim hay còn được gọi đồng hồ đo nhiệt độ lưỡng kim là thiết bị đo nhiệt độ hoạt động dựa trên nguyên lý giãn nở nhiệt khác nhau của hai kim loại được ghép chặt với nhau thành một thanh lưỡng kim. Khi nhiệt độ môi trường thay đổi, sự chênh lệch độ giãn nở giữa hai kim loại sẽ làm thanh lưỡng kim uốn cong, từ đó tạo ra chuyển động cơ học để truyền tới kim chỉ thị trên mặt đồng hồ và hiển thị giá trị nhiệt độ tương ứng.

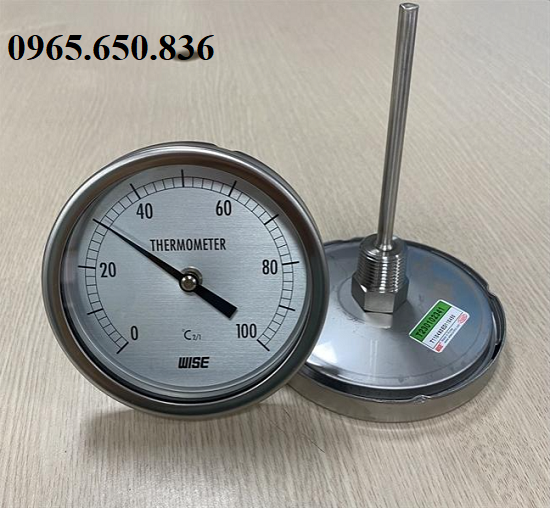

Đồng hồ nhiệt độ lưỡng kim.

Điểm nổi bật của nhiệt kế lưỡng kim nằm ở khả năng hoạt động hoàn toàn không cần nguồn điện, cấu tạo đơn giản nhưng bền bỉ, ít hư hỏng trong quá trình sử dụng lâu dài. Nhờ đó, thiết bị này được ứng dụng rộng rãi trong các hệ thống công nghiệp như đường ống hơi, nước nóng, nồi hơi, lò sấy, HVAC và nhiều môi trường làm việc có nhiệt độ cao, rung động hoặc điều kiện khắc nghiệt.

Các tên gọi khác của nhiệt kế lưỡng kim:

• Nhiệt kế lưỡng kim công nghiệp

• Đồng hồ đo nhiệt độ lưỡng kim

• Đồng hồ nhiệt lưỡng kim

• Nhiệt kế cơ lưỡng kim

• Bimetal thermometer

• Bimetal temperature gauge

II. Chi tiết thông số kỹ thuật và catalog của nhiệt kế lưỡng kim

Thông số kỹ thuật và catalog của nhiệt kế lưỡng kim cung cấp đầy đủ các dữ liệu quan trọng như dải đo nhiệt độ, đường kính mặt hiển thị, chiều dài que đo, cấp chính xác, vật liệu chế tạo và kiểu kết nối lắp đặt. Thông qua catalog, người dùng có thể dễ dàng đối chiếu tiêu chuẩn kỹ thuật, lựa chọn đúng model phù hợp với điều kiện làm việc thực tế, từ đó đảm bảo độ chính xác khi đo, tăng tuổi thọ thiết bị và hạn chế tối đa các sai lệch trong quá trình vận hành hệ thống.

A. Thông số kỹ thuật đồng hồ đo nhiệt độ lưỡng kim

Thông số kỹ thuật của nhiệt kế lưỡng kim là cơ sở quan trọng để lựa chọn đúng thiết bị cho từng hệ thống đo nhiệt độ cụ thể. Dưới đây là các thông số kỹ thuật tiêu chuẩn thường gặp trên các dòng nhiệt kế lưỡng kim công nghiệp hiện nay:

• Sản phẩm: Nhiệt kế lưỡng kim – Đồng hồ đo nhiệt độ lưỡng kim.
• Dải đo nhiệt độ: 0–50°C, 0–100°C, 0–160°C, 0–200°C, 0–300°C, 0–500°C.
• Đường kính mặt đồng hồ: 63mm, 100mm, 150mm.
• Chiều dài que đo (stem): 50mm, 100mm, 150mm, 200mm, 300mm.
• Vật liệu que đo và vỏ: Inox 304, inox 316.
• Kiểu kết nối: Ren ngoài (G1/2”, G3/4”, NPT), lắp bích hoặc gắn ống bảo vệ.
• Kiểu lắp đặt: Chân đứng, chân sau, mặt xoay 90° hoặc 180°.
• Cấp chính xác: Class 1.0 hoặc Class 1.5.
• Nhiệt độ làm việc môi trường: –20°C đến +60°C.
• Tiêu chuẩn sản xuất: ASME, EN, JIS hoặc tương đương.
• Mặt hiển thị: Có dầu, không dầu.
• Môi trường ứng dụng: Nước, hơi nóng, xăng dầu, hóa chất, không khí,...
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Nhật Bản, EU,...
• Nhà cung cấp: Thuận Phát Valve.
• Chế độ bảo hành: Bảo hành 12 tháng.

B. Catalog nhiệt kế lưỡng kim

Catalog nhiệt kế lưỡng kim là tài liệu kỹ thuật do nhà sản xuất cung cấp, thể hiện đầy đủ cấu hình, thông số và tùy chọn sản phẩm trước khi lựa chọn và lắp đặt thực tế. Thông qua catalog, người dùng có thể nắm rõ dải đo nhiệt độ, kích thước mặt đồng hồ, chiều dài que đo, vật liệu chế tạo, kiểu kết nối cũng như các tiêu chuẩn kỹ thuật áp dụng cho từng model cụ thể.

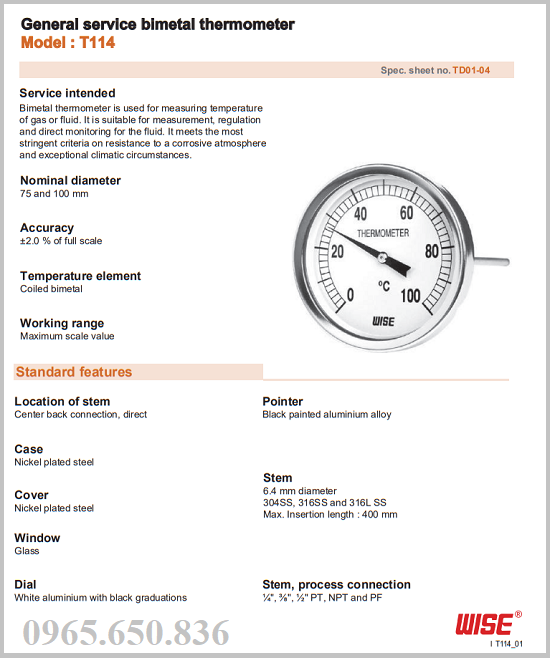

Catalog nhiệt kế lưỡng kim.

III. Đặc điểm cấu tạo và nguyên lý hoạt động của nhiệt kế lưỡng kim

Nhiệt kế lưỡng kim được đánh giá cao nhờ cấu tạo đơn giản nhưng hiệu quả, cùng nguyên lý hoạt động hoàn toàn cơ học, phù hợp với nhiều môi trường công nghiệp khác nhau. Việc hiểu rõ đặc điểm cấu tạo và nguyên lý hoạt động của thiết bị này giúp người sử dụng lựa chọn đúng chủng loại, lắp đặt chính xác và khai thác tối đa khả năng đo nhiệt độ ổn định, bền bỉ trong suốt quá trình vận hành hệ thống.

A. Cấu tạo nhiệt kế lưỡng kim

Nhiệt kế lưỡng kim có cấu tạo đơn giản nhưng được tối ưu để làm việc ổn định trong môi trường công nghiệp. Mỗi bộ phận đều đảm nhiệm một chức năng riêng, phối hợp chặt chẽ nhằm đảm bảo khả năng đo nhiệt độ chính xác và bền bỉ theo thời gian.

- Thanh lưỡng kim (Bimetal strip): Là bộ phận cảm biến chính, được ghép từ hai kim loại có hệ số giãn nở nhiệt khác nhau. Khi nhiệt độ thay đổi, thanh lưỡng kim sẽ cong hoặc xoắn, tạo ra chuyển động cơ học tương ứng với mức nhiệt đo được.

- Trục truyền động và cơ cấu bánh răng: Có nhiệm vụ truyền và khuếch đại chuyển động của thanh lưỡng kim lên kim chỉ thị. Cơ cấu này giúp kim quay mượt, ổn định và hiển thị giá trị nhiệt độ rõ ràng trên mặt đồng hồ.

- Mặt hiển thị và kim chỉ thị: Mặt đồng hồ được in thang đo nhiệt độ theo °C hoặc °F, bố cục dễ quan sát. Kim chỉ thị di chuyển theo chuyển động của trục truyền động, cho phép người dùng đọc nhiệt độ trực tiếp và nhanh chóng.

- Que đo nhiệt (Stem): Là phần tiếp xúc trực tiếp với môi trường cần đo nhiệt độ. Que đo thường được chế tạo từ inox 304 hoặc inox 316, có khả năng chịu nhiệt, chịu áp và chống ăn mòn tốt.

- Vỏ bảo vệ: Vỏ ngoài có chức năng bảo vệ toàn bộ cơ cấu bên trong khỏi tác động cơ học, bụi bẩn và môi trường làm việc khắc nghiệt. Vật liệu vỏ phổ biến là inox hoặc thép mạ, đảm bảo độ bền lâu dài.

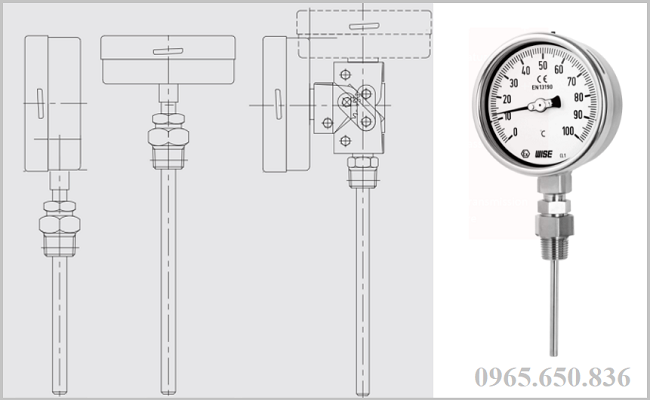

Cấu tạo nhiệt kế lưỡng kim.

B. Nguyên lý hoạt động của nhiệt kế lưỡng kim

Nguyên lý hoạt động của nhiệt kế lưỡng kim dựa trên sự giãn nở nhiệt không đồng đều của hai kim loại trong thanh lưỡng kim. Khi nhiệt độ môi trường tăng hoặc giảm, hai kim loại sẽ giãn nở với mức độ khác nhau, khiến thanh lưỡng kim cong hoặc xoắn theo một hướng xác định. Chuyển động này được truyền qua trục và hệ bánh răng, làm kim trên mặt đồng hồ quay đến vị trí tương ứng với giá trị nhiệt độ.

Nhờ nguyên lý cơ học hoàn toàn, đồng hồ nhiệt độ lưỡng kim không cần sử dụng nguồn điện, hoạt động ổn định trong thời gian dài và ít bị ảnh hưởng bởi rung động hoặc nhiễu điện từ. Đây cũng là lý do thiết bị này được sử dụng phổ biến trong các hệ thống đo nhiệt độ công nghiệp yêu cầu độ bền cao và vận hành liên tục.

>>> Tìm hiểu thêm về các thiết bị đo khác tại đây: Đồng hồ đo áp suất <<<

IV. Đánh giá ưu, nhược điểm và ứng dụng thực tế của nhiệt kế lưỡng kim

Nhiệt kế lưỡng kim là thiết bị đo nhiệt độ cơ học được sử dụng rộng rãi trong công nghiệp nhờ cấu tạo đơn giản và độ bền cao. Tuy nhiên, bên cạnh những ưu điểm nổi bật, thiết bị này cũng tồn tại một số hạn chế nhất định cần cân nhắc khi lựa chọn sử dụng.

A. Ưu điểm của nhiệt kế lưỡng kim

• Hoạt động hoàn toàn không cần nguồn điện, đảm bảo an toàn khi sử dụng và phù hợp lắp đặt tại các khu vực có yêu cầu cao về phòng chống cháy nổ.
• Cấu tạo cơ học đơn giản, ít chi tiết phức tạp, giúp nhiệt kế lưỡng kim có độ bền cao và khả năng vận hành ổn định trong thời gian dài.
• Khả năng chịu rung, chịu nhiệt và môi trường làm việc khắc nghiệt tốt, phù hợp cho đường ống hơi, nước nóng, nồi hơi và hệ thống công nghiệp.
• Chi phí đầu tư thấp, dễ lắp đặt, dễ thay thế và bảo trì, giúp tiết kiệm đáng kể chi phí vận hành cho doanh nghiệp.

B. Hạn chế của nhiệt kế lưỡng kim

• Độ chính xác không cao bằng các loại cảm biến nhiệt điện tử, nên không phù hợp với những hệ thống yêu cầu kiểm soát nhiệt độ chính xác tuyệt đối.
• Thời gian phản hồi chậm hơn khi nhiệt độ thay đổi đột ngột do nguyên lý hoạt động cơ học, không thích hợp cho các quá trình biến thiên nhanh.
• Không cung cấp tín hiệu điện hoặc tín hiệu điều khiển, hạn chế khả năng tích hợp vào các hệ thống tự động hóa và giám sát từ xa.

C. Ứng dụng thực tế của nhiệt kế lưỡng kim

Nhiệt kế lưỡng kim được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng đo nhiệt độ ổn định, không cần nguồn điện và phù hợp với môi trường làm việc công nghiệp. Thiết bị này thường được lắp đặt trực tiếp tại vị trí cần giám sát nhiệt độ nhằm phục vụ công tác kiểm tra, theo dõi và vận hành hệ thống.

- Hệ thống đường ống hơi và nước nóng: Nhiệt kế lưỡng kim giúp giám sát nhiệt độ dòng lưu chất liên tục, hỗ trợ kiểm soát vận hành an toàn và hạn chế các sự cố do quá nhiệt.

- Nồi hơi và lò hơi công nghiệp: Thiết bị được sử dụng để theo dõi nhiệt độ làm việc, đảm bảo hệ thống vận hành ổn định và đáp ứng các yêu cầu an toàn kỹ thuật.

- Hệ thống HVAC và điều hòa không khí: Nhiệt kế lưỡng kim hỗ trợ kiểm tra nhiệt độ tại các vị trí quan trọng, giúp đánh giá hiệu suất vận hành của hệ thống.

- Ngành thực phẩm và đồ uống: Được dùng để giám sát nhiệt độ trong quá trình gia nhiệt, bảo quản hoặc sản xuất, đảm bảo chất lượng và tiêu chuẩn vệ sinh an toàn.

- Ngành hóa chất và sản xuất công nghiệp: Nhiệt kế lưỡng kim được lắp trên bồn chứa, thiết bị trao đổi nhiệt nhằm theo dõi nhiệt độ trong môi trường làm việc khắc nghiệt.

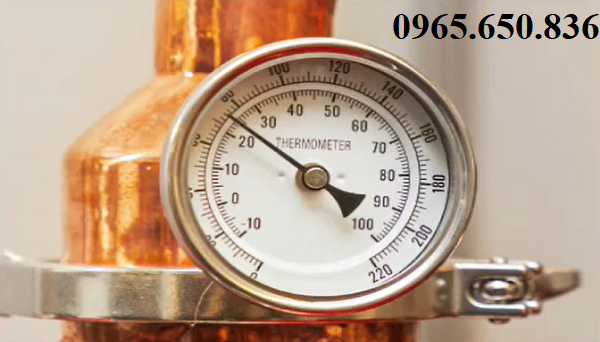

Ứng dụng nhiệt kế lưỡng kim.

V. Đặc điểm nổi bật của nhiệt kế lưỡng kim

Nhiệt kế lưỡng kim là thiết bị đo nhiệt độ được ưa chuộng trong công nghiệp nhờ tính ổn định, độ bền cao và khả năng làm việc độc lập không cần nguồn điện. Dưới đây là những đặc điểm nổi bật giúp dòng nhiệt kế này được ứng dụng rộng rãi trong thực tế:

- Hoạt động hoàn toàn cơ học: Không sử dụng nguồn điện, nhiệt kế lưỡng kim đảm bảo an toàn khi lắp đặt tại các khu vực có yêu cầu cao về phòng chống cháy nổ.

- Cấu tạo đơn giản, độ bền cao: Ít chi tiết phức tạp giúp thiết bị hoạt động ổn định trong thời gian dài, hạn chế hư hỏng và giảm chi phí bảo trì.

- Khả năng chịu nhiệt và chịu rung tốt: Phù hợp lắp đặt trên đường ống hơi, nước nóng và các hệ thống công nghiệp có điều kiện làm việc khắc nghiệt.

- Dễ dàng lắp đặt và thay thế: Thiết kế linh hoạt với nhiều kiểu kết nối và kích thước giúp quá trình lắp đặt nhanh chóng, thuận tiện.

- Chi phí đầu tư hợp lý: Giá thành thấp hơn so với các thiết bị đo nhiệt độ điện tử, phù hợp cho nhiều công trình và hệ thống khác nhau.

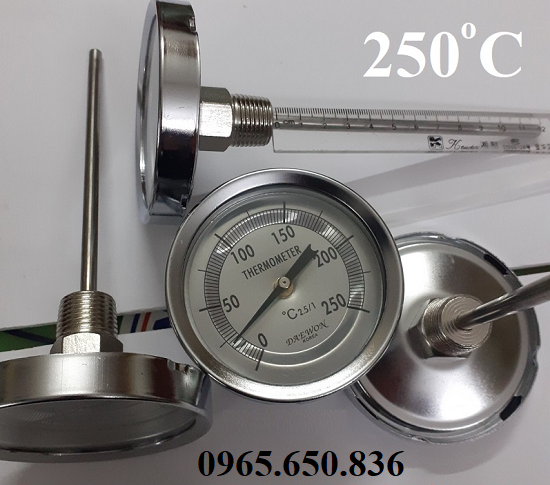

Nhiệt kế lưỡng kim chân sau.

VI. Địa điểm mua nhiệt kế lưỡng kim chính hãng, giá tốt nhất

Việc lựa chọn đúng nhà cung cấp đóng vai trò quan trọng trong việc đảm bảo chất lượng, độ chính xác và tuổi thọ của nhiệt kế lưỡng kim khi đưa vào sử dụng thực tế. Thuận Phát Valve là đơn vị chuyên cung cấp các dòng đồng hồ nhiệt độ lưỡng kim chính hãng, đầy đủ thông số kỹ thuật và nguồn gốc xuất xứ rõ ràng, đáp ứng tốt yêu cầu của các hệ thống công nghiệp.

Thuận Phát Valve cam kết cung cấp sản phẩm đúng tiêu chuẩn, đa dạng dải đo, kích thước và kiểu lắp đặt, phù hợp cho đường ống hơi, nước nóng, nồi hơi và nhiều ứng dụng khác. Bên cạnh mức giá cạnh tranh, khách hàng còn được tư vấn kỹ thuật chi tiết, hỗ trợ lựa chọn đúng chủng loại theo điều kiện làm việc thực tế, giúp tối ưu chi phí đầu tư và đảm bảo hiệu quả vận hành lâu dài cho hệ thống.

Quý khách hàng quan tâm đến dòng sản phẩm này vui lòng liên hệ trực tiếp đến với Thuận Phát Valve chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Hotline liên hệ: 0965.650.836

>>> Tìm hiểu thêm về sản phẩm tương tự khác: Nhiệt kế thủy ngân <<<
