Pneumatic control ball valve là gì?

Trong hệ thống công nghiệp ngày nay, khi tự động hóa trở thành xu hướng tất yếu, nhu cầu về những thiết bị điều khiển dòng chảy nhanh, chính xác và an toàn ngày càng lớn. Một trong những giải pháp phổ biến chính là pneumatic control ball valve hay còn gọi là van bi điều khiển bằng khí nén.

Loại van này hoạt động dựa trên sự kết hợp giữa thân van bi và bộ truyền động khí nén, cho phép đóng/mở hoặc điều tiết lưu lượng chỉ trong vài giây. Nhờ tốc độ nhanh, độ bền cao và sự an toàn vượt trội, pneumatic control ball valve đã trở thành thiết bị quan trọng trong nhiều ngành như xử lý nước, hóa chất, dầu khí, thực phẩm, dược phẩm, HVAC và PCCC.

I. Giới thiệu chung - Pneumatic Control Ball Valve là gì?

Pneumatic Control Ball Valve (Van bi điều khiển khí nén) là một loại van bi công nghiệp được điều khiển hoàn toàn bằng khí nén thay vì sử dụng tay gạt thủ công hay mô-tơ điện. Điểm đặc biệt của loại van này nằm ở bộ truyền động khí nén (pneumatic actuator), bộ phận có nhiệm vụ biến đổi áp suất khí nén (thường 3–8 bar) thành lực xoay, từ đó tác động lên trục van để xoay viên bi bên trong thân van. Nhờ vậy, van có thể đóng/mở nhanh chóng chỉ trong 1–2 giây, hoặc điều tiết lưu lượng theo nhiều mức khác nhau.

So với các loại van khác, pneumatic control ball valve nổi bật ở khả năng vận hành tốc độ cao, an toàn tuyệt đối trong môi trường dễ cháy nổ, và dễ dàng tích hợp vào các hệ thống tự động hóa. Bi van được khoan lỗ xuyên tâm, cho phép dòng chảy đi qua khi trùng hướng và chặn dòng khi xoay vuông góc. Ở các góc mở trung gian, van còn có thể điều tiết lưu lượng chính xác, phù hợp với cả chế độ ON/OFF lẫn tuyến tính.

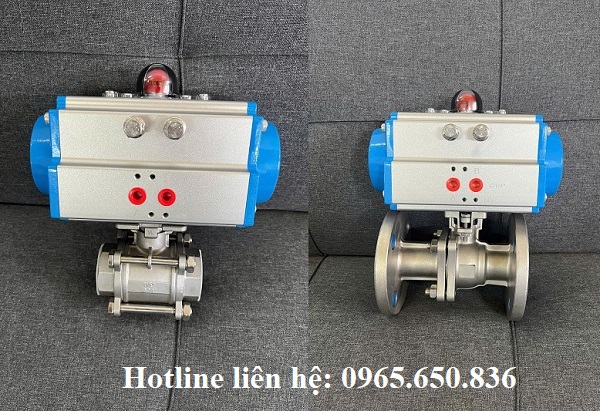

Van bi điều khiển khí nén Hàn Quốc.

Với khả năng điều khiển hoạt động hoàn toàn tự động từ xa dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống tự động hóa, đặc biệt các hệ thống hoạt động ở những nơi con người khó tiếp cận để điều khiển. Hiện này dòng van này được thiết kế trạng bị thêm các thiết bị hỗ trợ vận hành, tăng khả năng điều khiển của người sử dụng và tăng tuổi thọ sử dụng cho van.

II. Lợi ích khi sử dụng Pneumatic Control Ball Valve trong hệ thống đường ống

Van bi điều khiển khí nén là dòng van điều khiển tự động thông mình, việc sử dụng dòng van này trong hệ thống đem lại nhiều lợi ích cho người vận hành và hệ thống. Mang lại hiệu suất cao trong quá trình hoạt động và sản xuất của toàn bộ hệ thống, một số lợi ích thực tiễn mà dòng van này mang lại có thể kể đến như:

• Giúp hệ thống phản ứng kịp thời trong các tình huống khẩn cấp như rò rỉ hóa chất, cháy nổ hay sự cố áp suất, nhờ khả năng đóng mở nhanh chóng chỉ mấy từu 1 – 2 giây.
• Do sử dụng khí nén làm nguồn năng lượng, van không sinh nhiệt và không tạo tia lửa điện trong quá trình vận hành, an toàn trong các môi trường dễ cháy nổ, các chất độc hại.
• Van được chế tạo từ vật liệu bền chắc như inox 304/316, thép carbon, nhựa hoặc đồng, kết hợp với gioăng PTFE/EPDM, đảm bảo khả năng chống ăn mòn và rò rỉ.
• Van hỗ trợ cả chế độ ON/OFF và tuyến tính, cho phép vừa đóng/mở hoàn toàn, vừa điều tiết lưu lượng theo yêu cầu, dễ dàng tích hợp vào nhiều loại hệ thống.
• Van có thể lắp kèm van điện từ khí nén, công tắc hành trình, bộ lọc, để kết nối trực tiếp với PLC, SCADA hoặc BMS, giải pháp tối ưu trong xu hướng công nghiệp 4.0, giám sát và điều khiển từ xa.
• Nhờ tự động hóa hoàn toàn, doanh nghiệp không cần phụ thuộc vào nhân công thao tác thủ công, giảm thiểu chi phí nhân công và sai số trong quá trình vận hành hệ thông.

III. Đánh giá ưu điểm và một số hạn chế của Pneumatic control ball valve

Cũng tương tự như các dòng van điều khiển tự động khác trên thị trường hiện nay, van bi khí nén cũng như vậy có những ưu điểm và nhược điểm riêng của mình. Những ưu nhược điểm này giúp người sử dụng có thể dễ dàng ứng dụng các sản phẩm 1 cách tối ưu nhất, từ đó đem lại hiệu quả hoạt động cao cho hệ thống và tăng tuổi thọ sử dụng của thiết bị.

IV. Những dòng Pneumatic control ball valve tốt nhất thị trường hiện nay

Hiện nay trên thị trường có rất nhiều các dòng pneumatic control ball valve khác nhau, mỗi loại sẽ có những đặc điểm riêng phù hợp ứng dụng trong các hệ thống đường ống khác nhau. Dưới đây là các dòng van hàng đầu thị trường hiện nay, đang rất được ưu chuộng sử dụng từ các hệ thống dân dụng đến công nghiệp hiện nay.

1. Pneumatic control ball valve Single acting (Van bi điều khiển khí nén tác động đơn)

Pneumatic Control Ball Valve Single Acting, hay còn gọi là van bi điều khiển khí nén tác động đơn, là dòng van được thiết kế đặc biệt với cơ chế khí nén kết hợp lò xo hồi. Điểm nổi bật của loại van này là khả năng tự động trở về trạng thái ban đầu (thường là đóng kín) khi ngắt nguồn khí, nhờ hệ thống lò xo bên trong actuator. Chính vì vậy, van mang lại tính an toàn cao, đảm bảo hệ thống luôn được kiểm soát ngay cả khi gặp sự cố mất khí nén. Với tốc độ đóng/mở nhanh chỉ 1–2 giây, độ kín khít tốt và sự tin cậy trong vận hành, dòng van này được ứng dụng rộng rãi trong các hệ thống PCCC, hóa chất, dầu khí, xử lý nước và năng lượng.

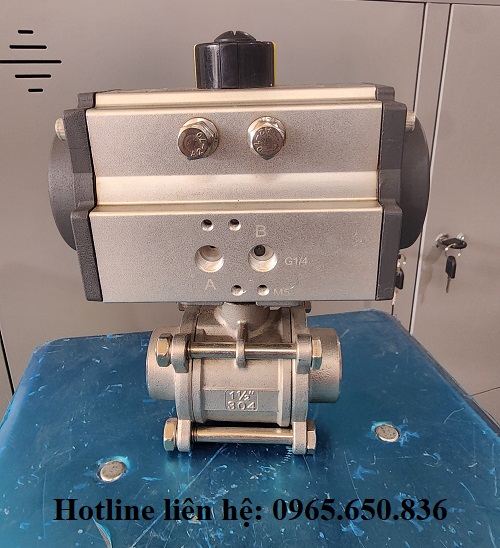

Van bi điều khiển khí nén tác động đơn.

2. Pneumatic control ball valve Double acting (Van bi điều khiển khí nén tác động kép)

Pneumatic Control Ball Valve Double Acting, hay còn gọi là van bi điều khiển khí nén tác động kép, là dòng van sử dụng khí nén cấp vào hai buồng piston của actuator để đóng và mở van. Điểm khác biệt so với tác động đơn là loại van này không có lò xo hồi, vì vậy khi ngắt khí hoàn toàn, van sẽ giữ nguyên trạng thái hiện tại (mở hoặc đóng). Với ưu điểm vận hành linh hoạt, tiết kiệm năng lượng và độ bền cao, dòng van này thường được ứng dụng trong các hệ thống xử lý nước, HVAC, hóa chất, thực phẩm – dược phẩm và năng lượng, nơi yêu cầu duy trì trạng thái ổn định lâu dài.

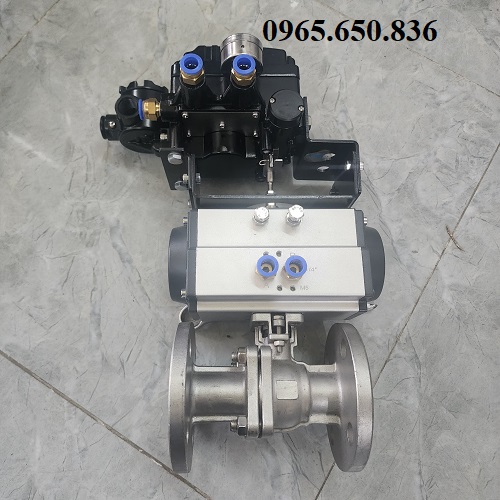

Van bi điều khiển khí nén tác động kép.

Các chất liệu sản xuất Pneumatic control ball valve

• Van bi inox điều khiển khí nén
• Van bi gang điều khiển khí nén
• Van bi thép điều khiển khí nén
• Van bi nhựa điều khiển khí nén

Các dạng thiết kế thân van cơ Pneumatic control ball valve

• Van bi 2 ngã điều khiển khí nén
• Van bi 3 ngã điều khiển khí nén
• Van bi 2PC điều khiển khí nén
• Van bi 3 PC điều khiển khí nén
• Van bi nối ren điều khiển khí nén
• Van bi mặt bích điều khiển khí nén

Top 5 thương hiệu van bi điều khiển khí nén tốt nhất thị trường hiện nay

- Top 1: Van bi điều khiển khí nén Kitz – Nhật Bản

- Top 2: Van bi điều khiển khí nén Toyo – Nhật Bản

- Top 3: Van bi điều khiển khí nén Samwoo – Hàn Quốc

- Top 4: Van bi điều khiển khí nén Haitima – Hàn Quốc

- Top 5: Van bi điều khiển khí nén Yaccor – Đài Loan

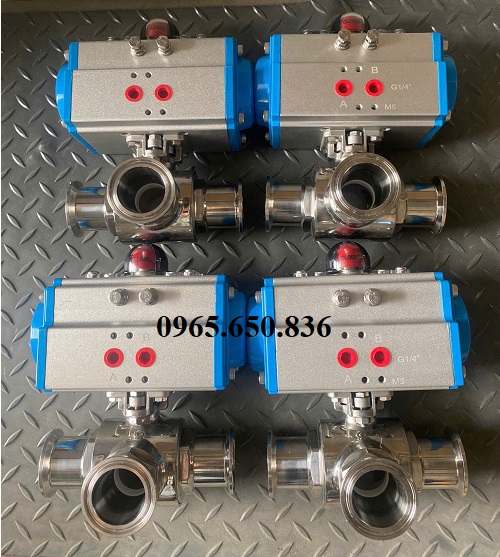

Van bi vi sinh điều khiển khí nén.

V. Chi tiết cấu tạo của Pneumatic control ball valve

Pneumatic Control Ball Valve được biết đến không chỉ bởi nguyên lý vận hành đơn giản mà còn nhờ cấu tạo thông minh, gọn gàng nhưng hiệu quả cao. Sự kết hợp giữa van bi cơ học và bộ truyền động khí nén tạo nên một thiết bị có khả năng đáp ứng nhiều môi trường làm việc khác nhau, từ dân dụng đến công nghiệp nặng.

A. Cấu tạo phần van bi cơ học (Ball valve)

Van bi cơ học chính là “trái tim” của toàn bộ thiết bị, chịu trách nhiệm trực tiếp trong việc đóng/mở và điều tiết dòng chảy. Đặc điểm nổi bật trong cấu tạo của van bi gồm:

• Thân van: Đúc liền khối hoặc ghép nối từ nhiều mảnh, đảm bảo độ chắc chắn, chịu được áp lực và nhiệt độ cao.
• Bi van: Được gia công chính xác, khoan lỗ xuyên tâm, có khả năng xoay 0°–90° để điều chỉnh lưu lượng. Bề mặt thường được đánh bóng để giảm ma sát và tăng độ kín khít.
• Trục van (Stem): Nối trực tiếp giữa bi van và bộ truyền động khí nén, thường làm từ inox chống ăn mòn.
• Gioăng làm kín: Sử dụng PTFE, EPDM hoặc Viton tùy ứng dụng, giúp van duy trì độ kín tuyệt đối, hạn chế rò rỉ lưu chất.
• Bulong, vòng đệm và phụ kiện: Gia cố chắc chắn, hỗ trợ vận hành bền bỉ trong thời gian dài.

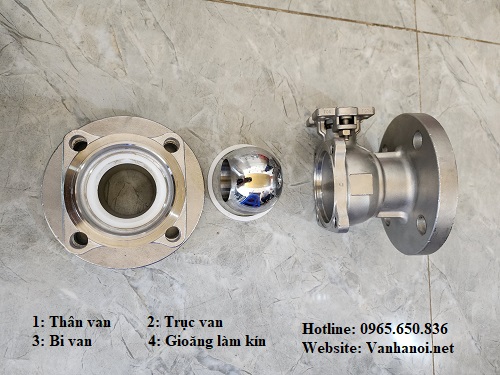

Cấu tạo Ball valve.

B. Cấu tạo bộ truyền động khí nén (Pneumatic actuator)

Đây là “bộ não” điều khiển, giúp biến khí nén thành chuyển động cơ học để xoay trục van. Dù được sản xuất từ nhiều thương hiệu khác nhau, bộ khí nén vẫn có các đặc điểm chung:

• Vỏ – nắp bộ khí nén: Làm từ hợp kim nhôm phủ sơn tĩnh điện, chống ăn mòn và chịu va đập.
• Piston kép: Bố trí đối xứng, giúp truyền lực đều và ổn định khi cấp khí.
• Thanh răng – trục răng: Kết hợp theo cơ cấu rack & pinion, chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay của trục.
• Ốc chỉnh hành trình: Cho phép điều chỉnh góc xoay chính xác, thường ±5° để tối ưu quá trình đóng/mở.
• Lò xo đàn hồi: Chỉ xuất hiện ở dạng tác động đơn, giúp van tự động hồi về trạng thái ban đầu khi mất khí.

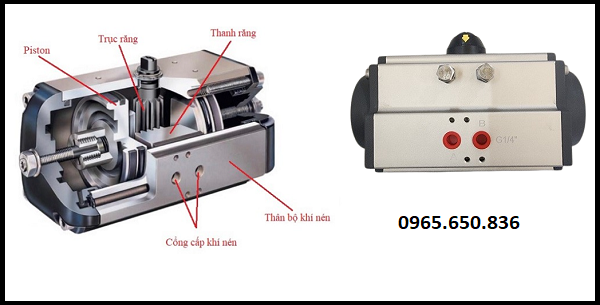

Cấu tạo Pneumatic Actuator.

VI. Chi tiết nguyên lý hoạt động của Pneumatic control ball valve

A. Cách hoạt động của van bi điều khiển khí nén tác động kép (Double Acting)

Ở cơ chế tác động kép, quá trình vận hành của van phụ thuộc hoàn toàn vào việc cấp và xả khí nén luân phiên vào hai khoang của bộ truyền động.

- Khi khí nén được cấp vào khoang A, áp suất tạo lực đẩy piston di chuyển về hai phía đối lập. Chuyển động này thông qua cơ cấu rack & pinion biến thành lực xoay, làm trục van quay bi một góc 90°, đưa van từ trạng thái Đóng sang Mở.

- Khi khí nén được cấp vào khoang B, piston lập tức dịch chuyển ngược lại, kéo theo trục xoay bi van theo chiều ngược, đưa thiết bị từ trạng thái Mở sang Đóng.

Điểm đặc biệt của loại này là khi ngắt khí hoàn toàn, van sẽ giữ nguyên trạng thái hiện tại. Điều này rất hữu ích cho các hệ thống cần duy trì dòng chảy ổn định trong thời gian dài.

B. Cách hoạt động của van bi điều khiển khí nén tác động đơn (Single Acting)

Với cơ chế tác động đơn, ngoài khí nén, bộ truyền động còn được tích hợp hệ thống lò xo hồi.

- Khi khí nén được cấp vào actuator, piston dịch chuyển và làm trục van xoay bi một góc 90°, đưa van từ trạng thái Đóng sang Mở.

- Khi ngắt khí nén, lò xo lập tức giãn ra, đẩy piston trở về vị trí ban đầu. Nhờ đó, trục van và bi van tự động xoay ngược lại, đưa thiết bị trở về trạng thái Đóng mà không cần thêm tác động nào khác.

Cơ chế này giúp van luôn tự động hồi về vị trí an toàn khi có sự cố mất nguồn khí, rất phù hợp trong môi trường PCCC, hóa chất, dầu khí – nơi mà chỉ một giây rò rỉ lưu chất cũng có thể gây ra sự cố nghiêm trọng.

VII. Pneumatic control ball valve được ứng dụng trong các hệ thống đường ống nào

Van bi điều khiển khí nén được ứng dụng phổ biến trong nhiều ngành công nghiệp khác nhau, mỗi dạng hệ thống có yêu cầu chuyên dụng đối với các thiết kế van công nghiệp khác nhau. Đặc biệt dòng với khả năng điều khiển tự động từ xa 1 cách linh hoạt, đem lại sự tiện lợi cao cho người vận hành và hệ thống.

- Ứng dụng 1: Sử dụng trong ngành cấp thoát nước, van bi điều khiển khí nén được lắp tại các trạm bơm, bể chứa và đường ống chính để đóng/mở hoặc điều tiết dòng chảy nhanh chóng.

- Ứng dụng 2: Sử dụng trong HVAC và PCCC, van đóng vai trò điều tiết lưu lượng nước lạnh/nóng để duy trì nhiệt độ ổn định trong các tòa nhà, trung tâm thương mại, nhà máy.

- Ứng dụng 3: Sử dụng trong ngành thực phẩm, dược phẩm có yêu cầu cao về vệ sinh an toàn, thường được chế tạo bằng inox 304/316 và gioăng PTFE, EPDM.

- Ứng dụng 4: Sử dụng trong ngành hóa chất, dung môi trong môi trường có nhiều hóa chất ăn mòn như axit, kiềm, dung môi hữu cơ đảm bảo an toàn và chống rò rỉ tuyệt đối.

- Ứng dụng 5: Sử dụng trong ngành dầu khí và năng lượng, hệ thống lọc hóa dầu thô, hơi nóng áp suất cao tại các giàn khoan, nhà máy lọc dầu hoặc nhà máy nhiệt điện.

- Ứng dụng 6: Sử dụng trong các ngành công nghiệp nặng, khai khoáng hay luyện kim, van bi khí nén được dùng để điều khiển dòng khí nén, bột khô, hoặc các chất lỏng đặc sệt.

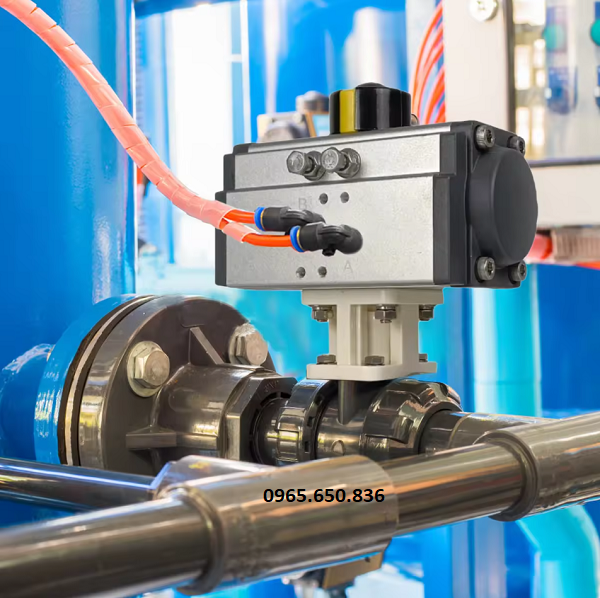

Ứng dụng Pneumatic control ball valve.

VIII. Các lưu ý khi lựa chọn Pneumatic control ball valve

Van bi điều khiển khí nén là dòng van có đa dạng kiểu dáng và thiết kế khác nhau, mỗi dạng thiết kế sẽ phù hợp ứng dụng trong các môi trường khác nhau của hệ thống. Khi lựa chọn dòng van này, người dùng cần lưu ý 1 số đặc điểm để có thể lựa chọn sản phẩm phù hợp nhất với hệ thống của mình.

• Xác định rõ môi trường làm việc, mỗi môi trường yêu cầu một loại vật liệu khác nhau: inox 304/316 cho hóa chất và thực phẩm, thép carbon cho áp suất cao, nhựa cho hóa chất nhẹ, đồng cho nước sạch.
• Lựa chọn kích thước và kiểu kết nối phù hợp, giúp đảm bảo độ kín khít và lắp đặt thuận tiện, tránh tình trạng rò rỉ hoặc sai lệch áp lực.
• Xác định chế độ vận hành (ON/OFF hoặc tuyến tính), nếu hệ thống chỉ cần đóng/mở hoàn toàn, chọn ON/OFF để tiết kiệm chi phí, nếucần điều tiết lưu lượng chính xác ưu tiên loại van tuyến tính.
• Mỗi dòng van có giới hạn áp suất và nhiệt độ riêng, cần đối chiếu với điều kiện làm việc thực tế để tránh tình trạng bi van kẹt cứng hoặc gioăng làm kín bị hư hỏng.
• Lựa chọn đầy đủ phụ kiện ngay từ đầu giúp tiết kiệm chi phí và tối ưu vận hành, các phụ kiện như van điện từ, công tắc hành trình, bộ lọc không khí, tiêu âm,…
• Để đảm bảo chất lượng, nên mua từ đơn vị phân phối có CO – CQ đầy đủ, chính sách bảo hành minh bạch, kho hàng sẵn lớn và hỗ trợ kỹ thuật tận tâm.

XI. Tại sao nên lựa chọn Pneumatic control ball valve thay vì sử dụng các dòng van khác

Van bi điều khiển khí nén là dòng van công nghiệp rất được ưu chuộng sử dụng trong các hệ thống đường ống từ dân dụng đến công nghiệp hiện nay, bởi chúng có nhiều đặc điểm nổi bật trở thành lựa chọn hàng đầu cho các hệ thống. Dưới đây là 1 số đặc điểm nổi bật của dòng van này, khiến chúng trở thành lựa chọn hàng đầu hiện nay:

- Tốc độ vận hành vượt trội: So với van điện, pneumatic control ball valve có khả năng đóng/mở nhanh gấp nhiều lần (1–2 giây so với 8–15 giây), điều này đặc biệt quan trọng trong các hệ thống cần phản hồi nhanh.

- An toàn trong môi trường nguy hiểm: Trong khi van điện có thể sinh nhiệt và tạo tia lửa điện, van khí nén hoàn toàn không phát sinh nguy cơ cháy nổ, nhờ vậy phù hợp cho các ngành có dung môi dễ bay hơi, khí độc hoặc môi trường khắc nghiệt.

- Khả năng kín khít và độ bền cao: Bi van của pneumatic control ball valve được gia công chính xác, gioăng làm kín bằng PTFE hoặc EPDM giúp ngăn ngừa rò rỉ hiệu quả hơn nhiều dòng van cánh bướm hoặc van cửa.

- Linh hoạt trong ứng dụng: Khác với van tay gạt chỉ vận hành thủ công, van khí nén dễ dàng tích hợp vào hệ thống tự động hóa với PLC, SCADA, đồng thời, van còn hỗ trợ cả ON/OFF và tuyến tính.

- Chi phí đầu tư hợp lý: So với van điện, giá thành của van bi khí nén thấp hơn đáng kể ở cùng kích thước, dù cần thêm hệ thống khí nén, nhưng về lâu dài, chi phí vận hành và bảo trì vẫn tiết kiệm hơn nhiều.

- Đa dạng vật liệu và kích thước: Pneumatic control ball valve có sẵn nhiều lựa chọn về kích cỡ (DN15–DN600) và vật liệu, điều này giúp van đáp ứng linh hoạt hơn so với nhiều loại van chuyên biệt khác.

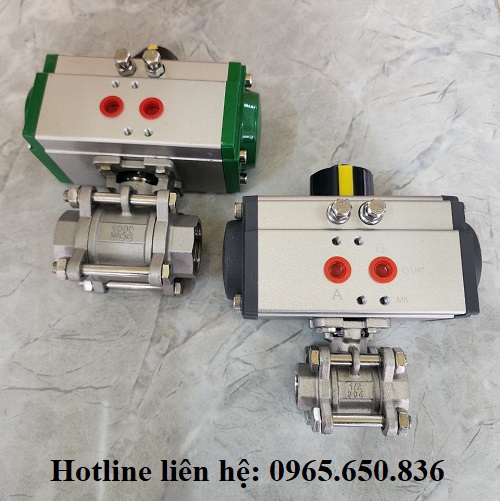

Van bi điều khiển khí nén nối ren.

X. Nhà cung cấp Pneumatic control ball valve chính hãng, chất lượng cao, giá tốt nhất hiện nay

Để lựa chọn được Pneumatic Control Ball Valve phù hợp, yếu tố quan trọng không chỉ nằm ở sản phẩm mà còn ở nhà phân phối. Thực tế hiện nay trên thị trường xuất hiện nhiều loại van với giá thành khác nhau, nhưng không phải đơn vị nào cũng đảm bảo hàng chính hãng, đầy đủ chứng từ và dịch vụ hậu mãi chuẩn mực. Việc hợp tác với một nhà cung cấp uy tín chính là chìa khóa giúp doanh nghiệp tiết kiệm chi phí, hạn chế rủi ro và đảm bảo hệ thống vận hành ổn định lâu dài.

Tại Việt Nam, Công ty TNHH Vật tư Công nghiệp Thuận Phát đã và đang là một trong những đơn vị tiên phong trong lĩnh vực phân phối van công nghiệp, đặc biệt là van bi điều khiển khí nén. Điểm khác biệt của Thuận Phát nằm ở sự cam kết mạnh mẽ về chất lượng và dịch vụ:

- Sản phẩm chính hãng 100%: Nhập khẩu trực tiếp từ các thương hiệu lớn như Kitz, Toyo, Samwoo, KST, Yaccor, kèm chứng từ CO – CQ, hóa đơn VAT đầy đủ.

- Kho hàng quy mô lớn: Luôn sẵn đủ kích cỡ từ DN15 – DN600, đa dạng vật liệu inox, thép, nhựa, đồng, đáp ứng nhanh mọi nhu cầu từ dự án nhỏ đến công trình trọng điểm.

- Chính sách bảo hành rõ ràng: Bảo hành từ 12–24 tháng, hỗ trợ đổi mới nếu sản phẩm gặp lỗi do nhà sản xuất, một cách nhanh chóng nhất.

- Đội ngũ kỹ thuật giàu kinh nghiệm: Luôn đồng hành cùng khách hàng từ khâu lựa chọn, lắp đặt cho đến bảo trì, tối ưu hiệu quả sử dụng, tối ưu tư vấn và hỗ trợ lắp đặt tận nơi.

- Dịch vụ chuyên nghiệp – linh hoạt: Tư vấn giải pháp phù hợp từng hệ thống, hỗ trợ giao hàng nhanh, xử lý công nợ và chứng từ thuận tiện.

- Cam kết nói không với hàng kém chất lượng: Mỗi sản phẩm được cung cấp đều trải qua kiểm định nghiêm ngặt trước khi tới tay khách hàng, đạt chuẩn các tiêu chuẩn quốc tế của hệ thống.

Chính nhờ những yếu tố trên, Thuận Phát Valve không chỉ là một nhà cung cấp, mà còn là đối tác đồng hành đáng tin cậy của nhiều doanh nghiệp trong ngành xử lý nước, hóa chất, dầu khí, thực phẩm, dược phẩm, HVAC và PCCC trên toàn quốc.
