Pnuematic control butterfly valve là gì?

Trong lĩnh vực tự động hóa công nghiệp, Pneumatic control butterfly valve (van bướm điều khiển khí nén) là một trong những thiết bị điều tiết dòng chảy được sử dụng rộng rãi nhất hiện nay. Với khả năng đóng mở nhanh, vận hành ổn định và dễ dàng tích hợp vào hệ thống điều khiển tự động, dòng van này đóng vai trò quan trọng trong các hệ thống dẫn nước, khí, hơi, dầu hay hóa chất.

Bài viết dưới đây sẽ giúp bạn hiểu rõ Pneumatic control butterfly valve là gì, nguyên lý hoạt động, cấu tạo, cũng như sự khác biệt giữa van điều khiển khí nén và van điều khiển điện, từ đó lựa chọn được sản phẩm phù hợp cho từng ứng dụng cụ thể.

I. Tìm hiểu chung về - Pneumatic control butterfly valve là gì?

Pneumatic control butterfly valve hay còn gọi van bướm điều khiển khí nén đây là một dạng van bướm được điều khiển tự động bằng áp lực khí nén. Thay vì thao tác thủ công bằng tay gạt hay tay quay, van sử dụng bộ truyền động khí nén (pneumatic actuator) để đóng và mở hoặc điều tiết dòng chảy bên trong đường ống. Khi có nguồn khí nén được cấp vào, cơ cấu bên trong bộ truyền động sẽ chuyển đổi năng lượng khí nén thành chuyển động cơ học xoay trục van, giúp đĩa van (butterfly disc) quay một góc nhất định để cho phép hoặc ngăn cản lưu chất đi qua.

Van bướm điều khiển khí nén được xem là giải pháp tối ưu trong các hệ thống yêu cầu đóng/mở nhanh, an toàn, đáng tin cậy và không phụ thuộc điện năng, đặc biệt trong môi trường dễ cháy nổ hoặc ẩm ướt. Dòng van này hiện được ứng dụng phổ biến trong nhà máy xử lý nước, trạm hơi, xưởng thực phẩm, hóa chất, dầu khí và hệ thống tự động hóa công nghiệp.

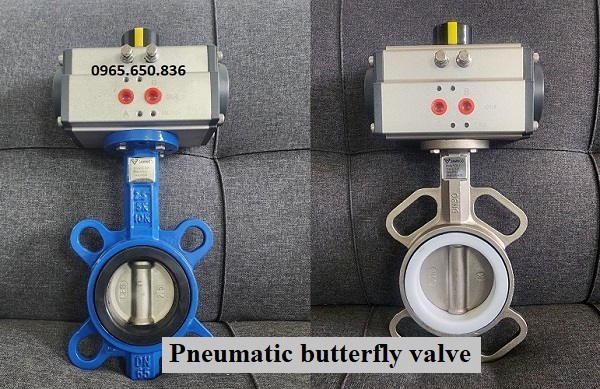

Pneumatic butterfly valve (Van bướm khí nén).

So với van bướm điều khiển điện (Electric butterfly valve), loại van khí nén có ưu điểm nổi bật ở tốc độ phản hồi nhanh hơn, khả năng chịu môi trường khắc nghiệt tốt hơn, và bảo trì dễ dàng hơn. Chính vì vậy, nó trở thành lựa chọn hàng đầu trong nhiều hệ thống công nghiệp hiện đại.

1. Chi tiết thông số kỹ thuật Pneumatic control butterfly valve

II. Đặc điểm nổi bật của Pneumatic control butterfly valve

Pneumatic control butterfly valve (van bướm điều khiển khí nén) nổi bật nhờ khả năng vận hành tự động linh hoạt, độ bền cao và thích ứng tốt với nhiều điều kiện làm việc khác nhau. Dưới đây là những đặc điểm tiêu biểu khiến dòng van này được ưa chuộng trong các hệ thống công nghiệp hiện nay:

- Tốc độ đóng mở nhanh và chính xác: Nhờ sử dụng bộ truyền động khí nén (pneumatic actuator), van có thể đóng hoặc mở hoàn toàn chỉ trong 1–2 giây, nhanh hơn nhiều so với van điều khiển điện. Điều này đặc biệt hữu ích trong các hệ thống cần phản ứng tức thời, như dây chuyền sản xuất tự động hoặc hệ thống PCCC.

- Hoạt động ổn định và an toàn: Vì dùng khí nén làm nguồn năng lượng, van hoàn toàn không gây nguy cơ cháy nổ, phù hợp cho các môi trường dễ cháy như dầu, gas, hóa chất, dung môi hữu cơ. Bộ truyền động khí nén có thiết kế kín, chịu được bụi và hơi ẩm, đảm bảo vận hành ổn định lâu dài.

- Thiết kế nhỏ gọn, dễ lắp đặt: So với các loại van điều khiển khác, van bướm khí nén có kích thước gọn, trọng lượng nhẹ, giúp giảm tải cho hệ thống đường ống. Cấu trúc wafer hoặc lug dễ dàng tháo lắp, bảo trì và thay thế.

- Khả năng điều tiết linh hoạt: Ngoài chức năng đóng/mở ON–OFF, van còn có thể điều tiết lưu lượng tuyến tính (modulating type) khi kết hợp với bộ điều khiển tuyến tính và van điện từ pilot. Nhờ đó, nó có thể đáp ứng nhiều yêu cầu khác nhau trong các dây chuyền điều khiển tự động.

- Độ bền cao và chi phí vận hành thấp: Các bộ phận chính như thân van, đĩa van, trục và gioăng được chế tạo từ vật liệu gang, inox, hoặc nhựa cao cấp, có khả năng chịu ăn mòn và áp lực tốt. Trong khi đó, bộ truyền động khí nén có tuổi thọ cao, gần như không cần bảo trì thường xuyên, giúp tiết kiệm đáng kể chi phí vận hành.

- Dễ dàng tích hợp vào hệ thống điều khiển tự động: Van có thể kết hợp dễ dàng với van điện từ khí (solenoid valve), bộ lọc, điều áp, bôi trơn (FRL), bộ hiển thị vị trí (limit switch box) hoặc cảm biến tín hiệu phản hồi, giúp hệ thống hoạt động hoàn toàn tự động và giám sát chính xác trạng thái của van.

III. Cấu tạo và nguyên lý hoạt động của Pneumatic control butterfly valve

A. Cấu tạo Pneumatic control butterfly valve

Pneumatic control butterfly valve (van bướm điều khiển khí nén) được cấu thành từ hai phần chính là thân van bướm và bộ truyền động khí nén (pneumatic actuator). Mỗi bộ phận đảm nhận một chức năng riêng biệt nhưng phối hợp nhịp nhàng để tạo nên khả năng vận hành tự động, chính xác và ổn định của toàn bộ hệ thống.

- Phần thân van (Body): Là bộ phận tiếp xúc trực tiếp với dòng lưu chất, thường được chế tạo từ gang, inox, thép hoặc nhựa PVC/UPVC tùy môi trường sử dụng, thiết kế dạng wafer, lug hoặc mặt bích (flanged), dễ dàng lắp đặt vào hệ thống đường ống.

- Đĩa van (Disc): Là bộ phận xoay để đóng hoặc mở dòng chảy, thường được làm bằng inox 304, inox 316 hoặc hợp kim nhôm, đảm bảo độ bền và khả năng chống ăn mòn cao.

- Trục van (Stem): Kết nối giữa đĩa van và bộ truyền động khí nén, chịu lực xoắn lớn nên thường làm bằng thép không gỉ hoặc hợp kim cứng.

- Gioăng làm kín (Seat): Giúp van đóng kín hoàn toàn khi ở trạng thái “OFF”, ngăn rò rỉ lưu chất. Vật liệu phổ biến: EPDM, NBR, PTFE (Teflon) mỗi loại phù hợp với môi trường riêng như nước, khí, dầu hoặc hóa chất.

- Bộ truyền động khí nén (Pneumatic Actuator): Là thành phần trái tim của van, chuyển đổi năng lượng khí nén thành chuyển động quay trục van. Có hai loại chính:

• Tác động đơn (Single Acting / Spring Return): Van tự trở về vị trí ban đầu khi mất khí nhờ lực lò xo.
• Tác động kép (Double Acting): Sử dụng khí nén cho cả hai hành trình đóng và mở, cho phép điều khiển chính xác hơn.

Cấu tạo Pneumatic control butterfly valve.

B. Nguyên lý hoạt động của Pneumatic control butterfly valve

Nguyên lý hoạt động của van bướm điều khiển khí nén dựa trên sự chuyển đổi năng lượng khí nén thành chuyển động cơ học quay trục. Khi khí nén được cấp vào bộ truyền động, áp suất khí sẽ tác động lên piston hoặc màng bên trong, tạo ra lực xoắn làm trục van quay 90°, giúp đĩa van mở hoặc đóng dòng chảy.

• Khi cấp khí vào: Đĩa van xoay từ vị trí đóng sang mở, cho phép lưu chất đi qua van, đĩa van vẫn nằm bên trong dòng chảy, có thể gây ảnh hưởng đến áp suất và lưu lượng
• Khi ngắt khí: tùy loại actuator, van có thể tự động trở lại vị trí đóng (đối với loại tác động đơn) hoặc duy trì trạng thái hiện tại (đối với loại tác động kép).

Cơ chế này giúp van hoạt động nhanh, ổn định và chính xác, gần như không gây rung động hoặc va đập dòng chảy. Thời gian đáp ứng chỉ từ 1–2 giây, lý tưởng cho các hệ thống yêu cầu phản ứng tức thì.

Đặc biệt, khi kết hợp với van điện từ pilot và bộ điều tiết khí FRL, van có thể được điều khiển hoàn toàn tự động thông qua tín hiệu điện từ PLC hoặc cảm biến, tạo thành một hệ thống điều khiển lưu lượng hiện đại và an toàn.

IV. Phân loại các dòng Pneumatic control butterfly valve phổ biến trên thị trường hiện nay

Van bướm điều khiển khí nén là một trong những dòng van tự động hàng đầu hiện nay, được ứng dụng trong nhiều dạng hệ thống và môi trường lưu chất khác nhau. Để dòng van này có thể đa dạng ứng dụng khác nhau, các nhà sản xuất đã phát triển dòng van này với nhiều chủng loại và kích thước. Dưới đây là các phân loại cụ thể và chi tiết của dòng van điều khiển dạng khí nén này:

1. Phân loại theo dạng thiết kế điều khiển của van

• Van bướm điều khiển khí nén tác động đơn
• Van bướm điều khiển khí nén tác động kép
• Van bướm điều khiển khí nén tuyến tính

2. Phân loại theo dạng thiết kế thân van

• Van bướm wafer điều khiển khí nén
• Van bướm lug điều khiển khí nén
• Van bướm mặt bích điều khiển khí nén
• Van bướm gang điều khiển khí nén
• Van bướm inox điều khiển khí nén
• Van bướm thép điều khiển khí nén
• Van bướm nhựa điều khiển khí nén
• Van bướm vi sinh điều khiển khí nén
• Van bướm thân gang cánh inox điều khiển khí nén

Positioner pneumatic butterfly valve.

Top 5 dòng van bướm điều khiển khí nén hàng đầu thị trường hiện nay

- Top 1: Van bướm điều khiển khí nén Kitz – Nhật Bản

- Top 2: Van bướm điều khiển khí nén Samwoo – Hàn Quốc

- Top 3: Van bướm điều khiển khí nén Yaccor – Đài Loan

- Top 4: Van bướm điều khiển khí nén KST – Hàn Quốc

- Top 5: Van bướm điều khiển khí nén AUT – Malaysia

V. Đánh giá ưu điểm và ứng dụng thực tế của Pneumatic control butterfly valve

A. Ưu điểm nổi bật của Pneumatic control butterfly valve

Pneumatic control butterfly valve (van bướm điều khiển khí nén) là lựa chọn hàng đầu trong nhiều hệ thống công nghiệp nhờ vào hàng loạt ưu điểm vượt trội so với van cơ và van điều khiển điện.

• Van có khả năng đóng mở trong vòng 1–2 giây, đảm bảo phản ứng tức thời khi nhận tín hiệu điều khiển, đây là lợi thế lớn trong các dây chuyền tự động hóa yêu cầu tốc độ và độ chính xác cao.
• Vì sử dụng khí nén thay cho nguồn điện, van hoàn toàn không gây tia lửa điện, rất an toàn trong môi trường có dầu, gas, dung môi hoặc hóa chất dễ cháy, điều mà van điện không thể đáp ứng tốt bằng.
• Cấu trúc van bướm kết hợp bộ truyền động khí nén có kích thước gọn, trọng lượng nhẹ, giúp tiết kiệm không gian và giảm tải trọng cho đường ống, thuận tiện cho lắp đặt ở nhiều vị trí khác nhau.
• Khi kết hợp với van điện từ pilot và bộ điều chỉnh tín hiệu tuyến tính, van có thể điều tiết lưu lượng theo tỷ lệ (modulating) hoặc đóng/mở nhanh (ON/OFF), phù hợp với nhiều yêu cầu vận hành khác nhau.
• Thân, đĩa và trục van được chế tạo từ inox, gang hoặc thép; seat bằng EPDM hoặc PTFE, giúp chống ăn mòn và chịu nhiệt tốt.
• Bộ truyền động khí nén có tuổi thọ cao, gần như không cần bảo trì thường xuyên, tiết kiệm đáng kể chi phí vận hành dài hạn.
• Van có thể kết nối với PLC, cảm biến, bộ điều khiển trung tâm SCADA, giúp giám sát trạng thái đóng/mở, điều chỉnh áp lực và lưu lượng một cách tự động, chính xác.

B. Ứng dụng thực tế của Pneumatic control butterfly valve trong công nghiệp

Nhờ khả năng vận hành nhanh, an toàn và không phụ thuộc điện năng, Pneumatic control butterfly valve (van bướm điều khiển khí nén) được xem là thiết bị tối ưu trong các hệ thống tự động hóa công nghiệp hiện đại. Dòng van này đặc biệt phù hợp với môi trường có nguy cơ cháy nổ, yêu cầu đóng mở nhanh hoặc cần điều tiết lưu lượng chính xác.

- Ứng dụng 1: Trong hệ thống xử lý nước, nước thải và cấp thoát nước công nghiệp, van được sử dụng để đóng/mở và điều tiết dòng nước trong nhà máy xử lý nước sạch, trạm bơm, hệ thống phân phối nước thải.

- Ứng dụng 2: Trong hệ thống hơi nóng, khí nén và dầu công nghiệp, van bướm khí nén là lựa chọn hàng đầu trong các đường ống dẫn hơi, khí nén, khí nổ hoặc dầu nóng.

- Ứng dụng 3: Trong dây chuyền sản xuất thực phẩm, đồ uống và dược phẩm, van bướm có thể điều khiển đóng/mở tự động mà không gây rung, không gây ồn, rất phù hợp cho môi trường yêu cầu độ sạch cao.

- Ứng dụng 4: Trong ngành hóa chất và xử lý dung môi, nhờ sử dụng vật liệu inox cho thân van và gioăng chịu ăn mòn (PTFE, FKM), van có khả năng làm việc ổn định trong môi trường chứa axit, bazơ, dung môi hoặc chất dễ bay hơi.

- Ứng dụng 5: Trong hệ thống HVAC, năng lượng và tự động hóa nhà máy van bướm thường được lắp trong đường ống nước lạnh, nước nóng hoặc hệ thống khí của HVAC, giúp điều tiết lưu lượng, cân bằng áp suất và duy trì hiệu suất làm mát ổn định.

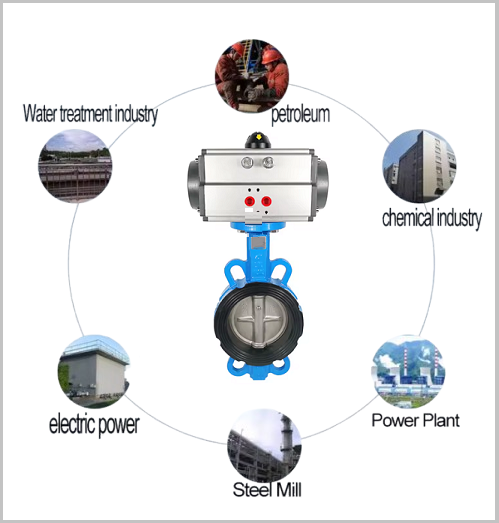

Ứng dụng Pneumatic control butterfly valve.
