Sự khác biệt giữa van bướm và van cổng

Sự khác biệt giữa van bướm và van cổng - Đặc điểm nổi bật của từng dòng van

Trong hệ thống đường ống công nghiệp, van bướm (Butterfly Valve) và van cổng (Gate Valve) là hai loại van cơ khí phổ biến, được sử dụng để kiểm soát dòng chảy. Mặc dù đều có chức năng đóng/mở và điều tiết, nhưng hai loại van này có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng khác nhau. Hiểu rõ sự khác biệt  giữa van bướm và van cổng sẽ giúp người dùng lựa chọn đúng loại, đảm bảo hiệu suất và tuổi thọ hệ thống.

I. Giới thiệu chung về van bướm

Van bướm (Butterfly Valve) là loại van công nghiệp được thiết kế với một đĩa tròn giống cánh bướm đặt ở giữa thân van. Khi vận hành, trục van xoay làm đĩa chuyển động từ góc mở 0° (đóng hoàn toàn) đến 90° (mở hoàn toàn), cho phép kiểm soát dòng chảy một cách nhanh chóng, đây là lý do loại van này được gọi là van bướm.

Cấu tạo van bướm khá đơn giản, gồm các bộ phận chính thân van, đĩa van, trục van, gioăng làm kín, và bộ điều khiển (tay gạt, tay quay, khí nén hoặc điện). Đĩa van vừa đóng vai trò khóa dòng chảy, vừa là bộ phận điều tiết, nên van bướm có thể hoạt động linh hoạt trong nhiều chế độ.

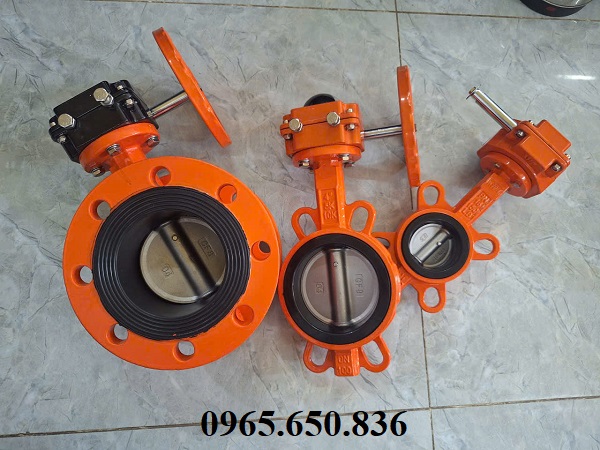

Van bướm.

Điểm nổi bật của van bướm là thiết kế nhỏ gọn và nhẹ, giúp dễ dàng lắp đặt ngay cả trong những không gian hẹp. Không giống như van cổng hay van bi, van bướm chỉ cần xoay 1/4 vòng (90°) để đóng hoặc mở hoàn toàn, rút ngắn thời gian thao tác và giảm chi phí vận hành.

Về khả năng kết nối, van bướm có nhiều kiểu khác nhau: kiểu wafer (kẹp giữa hai mặt bích), kiểu lug (dùng bulong bắt chặt hai bên), và kiểu mặt bích (bắt trực tiếp bằng mặt bích). Sự đa dạng này giúp van bướm tương thích với nhiều hệ thống đường ống khác nhau.

Đặc điểm nổi bật của van bướm

• Van bướm có cấu tạo đơn giản hơn nhiều loại van công nghiệp khác, với thiết kế nhỏ gọn, trọng lượng nhẹ, van bướm dễ dàng lắp đặt trong không gian hẹp và không tốn nhiều chi phí vận chuyển.
• Chỉ cần xoay 1/4 vòng (90°), đĩa van có thể chuyển từ trạng thái đóng sang mở hoặc ngược lại, nhờ tốc độ thao tác nhanh, van bướm được ưa chuộng trong các hệ thống cần phản ứng nhanh.
• Không chỉ có chức năng đóng/mở, van bướm còn có thể điều tiết lưu lượng bằng cách xoay đĩa van ở nhiều góc độ khác nhau. Điều này giúp kiểm soát dòng chảy chính xác hơn trong các hệ thống cần điều chỉnh áp lực hoặc lưu lượng.
• Van bướm được sản xuất từ nhiều loại vật liệu như gang, thép, inox, nhựa PVC, và thậm chí inox vi sinh, sự đa dạng này giúp van bướm có thể sử dụng cho nhiều môi trường khác nhau.
• Tùy vào yêu cầu lắp đặt, van bướm có các kiểu kết nối phổ biến như wafer, lug hoặc mặt bích. Sự linh hoạt trong kết nối giúp van dễ dàng tương thích với các tiêu chuẩn đường ống khác nhau.
• So với các loại van có cùng kích thước như van bi hay van cổng, van bướm thường có giá thành thấp hơn. Đây là ưu điểm lớn, đặc biệt khi cần lắp đặt trên hệ thống đường ống có kích thước lớn.
• Van bướm phù hợp trong nhiều lĩnh vực cấp thoát nước, PCCC, HVAC, xử lý nước thải, công nghiệp hóa chất nhẹ, và cả ngành thực phẩm – đồ uống.

II. Giới thiệu chung về van cổng

Van cổng (Gate Valve) là một loại van công nghiệp được thiết kế để đóng hoặc mở dòng chảy bằng cách nâng lên hoặc hạ xuống một cánh van dạng cửa (gate). Khi van ở trạng thái mở hoàn toàn, cánh cửa được kéo lên cao, không cản trở dòng lưu chất, tạo lối đi thẳng và rộng, giúp lưu chất chảy qua dễ dàng. Ngược lại, khi van đóng, cánh cửa hạ xuống, chặn dòng chảy một cách hoàn toàn.

Khác với van bướm hay van bi, van cổng không phù hợp để điều tiết lưu lượng. Nguyên nhân là khi cánh van ở trạng thái nửa mở, dòng chảy bị chia cắt và tạo áp lực mạnh lên bề mặt cánh cửa, dẫn đến rung lắc, mài mòn nhanh và giảm tuổi thọ thiết bị. Do đó, van cổng thường chỉ sử dụng cho thao tác ON/OFF hoàn toàn.

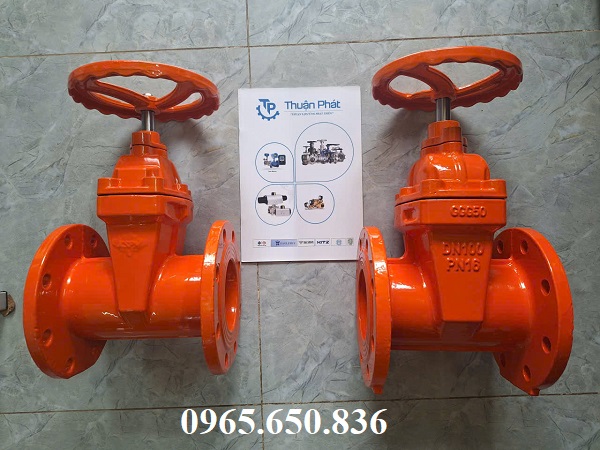

Van cổng.

Cấu tạo cơ bản của van cổng gồm: thân van, cánh van (dạng nêm hoặc phẳng), trục ty, bộ phận làm kín (gioăng, đệm), và cơ cấu điều khiển (tay quay, bộ truyền động điện hoặc khí nén). Đặc biệt, van cổng có hai dạng chính:

• Van cổng ty chìm: trục van nằm gọn trong thân, phù hợp nơi không gian hẹp, thiết kế này giúp bảo vệ trục van hơn, không bị tiếp xúc với dòng chảy.
• Van cổng ty nổi: khi xoay tay quay, trục van nâng lên cùng cánh cửa, dễ quan sát trạng thái đóng/mở, thường dùng trong hệ thống công nghiệp.

Đặc điểm nổi bật của van cổng

• Van cổng được thiết kế để hoạt động theo cơ chế ON/OFF. Khi mở hoàn toàn, cánh van được kéo lên khỏi dòng chảy, tạo lối đi thẳng, giúp lưu chất đi qua dễ dàng mà không bị cản trở.
• Một ưu điểm nổi bật của van cổng là khi mở hoàn toàn, dòng chảy gần như không gặp vật cản, điều này giúp giảm thiểu tổn thất áp lực trong hệ thống, phù hợp cho các đường ống có lưu lượng lớn.
• Van cổng sử dụng gioăng và bề mặt cánh van được gia công chính xác, đảm bảo khả năng ngăn dòng hoàn toàn khi đóng, van cổng thường được ưu tiên trong các hệ thống yêu cầu độ an toàn.
• So với nhiều loại van khác, van cổng có khả năng chịu áp suất cao và hoạt động tốt trong môi trường nhiệt độ khắc nghiệt.
• Van cổng có dải kích thước rất rộng, từ DN50 đến trên DN1000, đáp ứng nhu cầu của cả hệ thống nhỏ và các dự án công nghiệp quy mô lớn. Điều này làm tăng tính linh hoạt khi lựa chọn.
• Van cổng có thể sử dụng cho nhiều loại chất lỏng và khí khác nhau, bao gồm nước sạch, nước thải, dầu, khí, hơi nóng, tùy thuộc vào vật liệu chế tạo thân và cánh van.
• Ngoài tay quay thủ công, van cổng còn có thể kết hợp với bộ truyền động điện hoặc khí nén, đáp ứng yêu cầu tự động hóa trong các nhà máy, khu công nghiệp.

III. Điểm khác biệt giữa van bướm và van cổng

Van bướm và van cổng là 2 dòng van được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, tuy cả 2 đều là van điều khiển dòng chảy lưu chất. Tuy nhiên chúng cũng có những điểm khác biệt, hiểu rõ những điểm khác biệt này giúp người sử dụng có thể dễ dàng lựa chọn dòng sản phẩm phù hợp nhất với hệ thống.

- Cấu tạo và cơ chế hoạt động

• Van bướm: có đĩa van tròn xoay quanh trục, chỉ cần xoay 1/4 vòng (90°) là hoàn tất thao tác đóng hoặc mở, giúp tiết kiệm thời gian và thao tác đơn giản.
• Van cổng: sử dụng cánh cửa dạng nêm di chuyển lên xuống để ngăn hoặc cho dòng chảy đi qua, thường phải xoay nhiều vòng tay quay mới đạt trạng thái đóng hoặc mở hoàn toàn.

- Tốc độ vận hành đóng mở

• Van bướm: đóng/mở nhanh, phù hợp hệ thống cần thao tác tức thì như PCCC, xử lý sự cố, chỉ cần xoay ngắn là dòng chảy đã được kiểm soát ngay lập tức.
• Van cổng: vận hành chậm hơn, cần nhiều vòng xoay, phù hợp những hệ thống ưu tiên sự chắc chắn, không yêu cầu phản ứng quá nhanh nhưng cần độ an toàn cao.

- Khả năng điều tiết dòng chảy lưu chất

• Van bướm: có thể dùng để điều tiết lưu lượng bằng cách điều chỉnh góc mở đĩa, phù hợp khi hệ thống cần kiểm soát áp lực hoặc lưu lượng ở nhiều mức khác nhau.
• Van cổng: không thích hợp cho việc điều tiết, vì khi mở một phần sẽ gây rung lắc, mài mòn nhanh và giảm tuổi thọ, do áp lực lớn tác động trực tiếp lên cánh van.

- Tổn thất áp lực khí dòng chảy đi qua

• Van bướm: khi mở hoàn toàn vẫn có đĩa nằm trong dòng chảy, tạo ra lực cản nhất định khiến áp lực giảm, phù hợp hệ thống không yêu cầu áp lực tuyệt đối.
• Van cổng: khi mở hoàn toàn, cánh cửa rút khỏi dòng chảy, cho phép lưu chất đi theo đường thẳng, hầu như không gây tổn thất áp lực, rất phù hợp đường ống dài.

- Kích thước và không gian lắp đặt

• Van bướm: có kích thước nhỏ gọn, trọng lượng nhẹ, dễ vận chuyển và lắp đặt trong không gian hẹp, đặc biệt hữu ích khi hệ thống cần tiết kiệm chi phí và diện tích.
• Van cổng: thường cồng kềnh và nặng hơn, đòi hỏi không gian rộng để lắp đặt và vận hành, nhất là loại ty nổi, phù hợp công trình lớn, có đủ không gian.

- Ứng dụng thực tế trong hệ thống

• Van bướm: được dùng nhiều trong hệ thống cấp thoát nước, xử lý nước thải, PCCC, HVAC, cũng như các ngành thực phẩm, đồ uống hoặc hóa chất nhẹ nhờ chi phí hợp lý.
• Van cổng: xuất hiện trong dầu khí, điện lực, hóa chất, nhiệt điện và công nghiệp nặng, nơi yêu cầu áp lực cao, độ kín khít tuyệt đối và vận hành bền bỉ lâu dài.

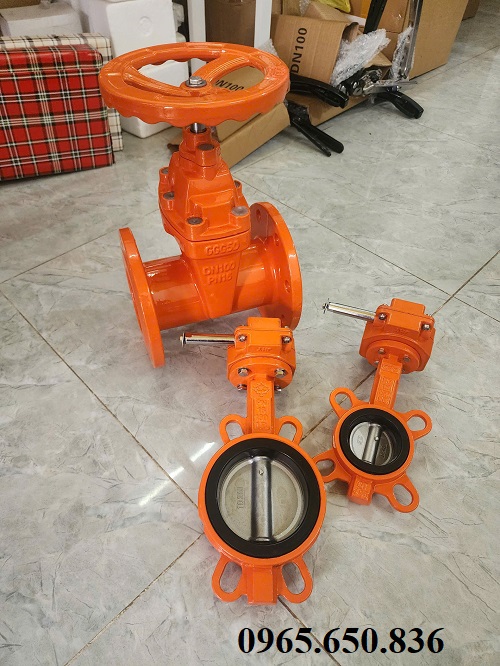

Van bướm van cổng.

IV. Bảng so sánh van bướm và van cổng

A. Ứng dụng nên sử dụng van bướm

Van bướm phù hợp cho những hệ thống có đường ống lớn nhưng áp lực vừa phải, nơi cần đóng/mở nhanh hoặc điều tiết lưu lượng linh hoạt. Loại van này thường được dùng trong:

• Hệ thống cấp thoát nước đô thị: dễ lắp đặt, thao tác nhanh, tiết kiệm chi phí.
• Hệ thống PCCC: phản ứng tức thì, hỗ trợ đóng/mở nhanh khi có sự cố.
• Ngành HVAC (sưởi, thông gió, điều hòa): điều tiết lưu lượng nước nóng, lạnh hoặc gió.
• Xử lý nước thải và công nghiệp nhẹ: chịu được nhiều loại lưu chất, chi phí đầu tư hợp lý.
• Thực phẩm và đồ uống (với van bướm inox/vi sinh): đảm bảo vệ sinh, dễ vệ sinh CIP.

B. Ứng dụng nên sử dụng van cổng

Van cổng phù hợp trong các hệ thống yêu cầu độ kín khít cao, áp lực lớn và lưu lượng dòng chảy lớn, nơi cần đóng/mở hoàn toàn mà không phải điều tiết. Các ứng dụng điển hình:

• Ngành dầu khí và hóa chất: chịu áp lực cao, lưu chất ăn mòn, yêu cầu độ bền vượt trội.
• Nhà máy nhiệt điện, thủy điện: đóng/mở các tuyến ống nước và hơi áp suất lớn.
• Hệ thống cấp thoát nước công nghiệp: nơi cần van kín khít, vận hành an toàn lâu dài.
• PCCC quy mô lớn: khi cần kiểm soát lưu lượng nước áp lực cao cho đường ống chính.
• Công nghiệp nặng: khai khoáng, luyện kim, nhà máy sản xuất hóa chất, nơi lưu lượng lớn.

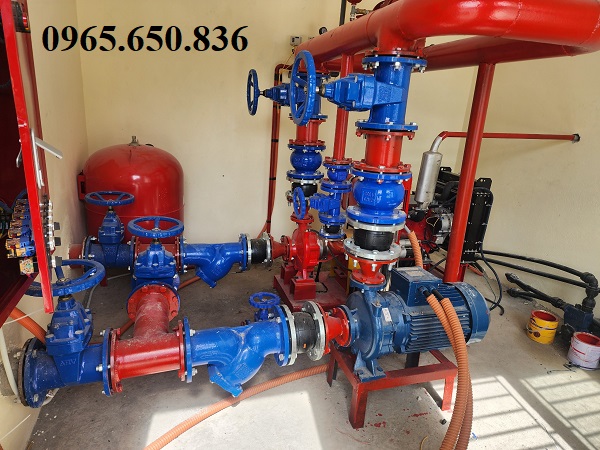

Ứng dụng van bướm van cổng.

V. Những lưu ý khi lựa chọn, lắp đặt và sử dụng van bướm van cổng

Van bướm và van cổng là 2 dòng van công nghiệp hàng đầu thế giới hiện nay, để van có thể hoạt động ổn định hơn trong hệ thống, người sử dụng cần lưu ý khi lựa chọn, lắp đặt và sử dụng. Vì 2 dòng van có rất nhiều điểm tương đồng nên những lưu ý về 2 dòng van này đều có những điểm chung.

1. Lưu ý khi lựa chọn van bướm và van cổng

- Lưu ý môi trường làm việc: Việc chọn đúng vật liệu van phụ thuộc trực tiếp vào lưu chất trong đường ống. Với nước sạch và nước thải thông thường, van gang hoặc thép là đủ. Nếu hệ thống có hóa chất hoặc hơi nóng, nên chọn van inox 304/316 để chống ăn mòn và chịu nhiệt.

- Lưu ý áp suất và nhiệt độ hệ thống: Mỗi loại van đều được thiết kế theo tiêu chuẩn áp lực (PN10, PN16, PN25 hoặc Class 150, 300). Người dùng cần xác định rõ áp suất làm việc tối đa và nhiệt độ của lưu chất để chọn van phù hợp, tránh tình trạng nứt, rò rỉ hoặc hỏng van khi vận hành lâu dài.

- Lưu ý kích thước đường ống: Đối với đường ống từ DN15 đến DN1000, van bướm thường là lựa chọn ưu tiên nhờ thiết kế gọn nhẹ, chi phí hợp lý và dễ lắp đặt. Tuy nhiên, với hệ thống có áp lực cao, yêu cầu độ kín khít tuyệt đối, đặc biệt trong ngành dầu khí và điện lực, van cổng vẫn là giải pháp an toàn và bền bỉ hơn.

- Lưu ý nhu cầu vận hành: Nếu hệ thống cần điều tiết lưu lượng linh hoạt, van bướm có lợi thế hơn vì có thể đóng/mở ở nhiều góc khác nhau. Ngược lại, nếu chỉ cần đóng/mở hoàn toàn (ON/OFF), van cổng phù hợp hơn, đảm bảo kín khít và độ bền trong quá trình vận hành.

2. Các lưu ý khi lắp đặt van vào hệ thống đường ống

• Van cần được lắp đúng chiều dòng chảy theo ký hiệu mũi tên in trên thân. Việc lắp sai chiều có thể làm giảm hiệu quả vận hành, gây hư hỏng gioăng hoặc cánh van.
• Trước khi lắp, cần kiểm tra khoảng trống trong đường ống để đảm bảo đĩa van có thể xoay hết hành trình mà không bị cản trở.
• Với loại cổng ty nổi, cần chừa khoảng trống phía trên để trục van nâng lên khi mở hoàn toàn. Nếu không đủ khoảng cách, việc vận hành sẽ khó khăn và dễ gây hỏng trục.
• Khi lắp mặt bích, các bulong phải được siết đều theo hình chéo, tránh tình trạng lệch mặt bích gây rò rỉ.
• Sau khi lắp xong, cần tiến hành thử áp lực hệ thống để đảm bảo van đóng kín, vận hành trơn tru trước khi đưa vào sử dụng chính thức.

3. Các lưu ý khi sử dụng và bảo dưỡng van

Van cổng không được dùng để điều tiết dòng chảy, bởi sẽ gây rung lắc, mài mòn cánh cửa và làm giảm tuổi thọ. Van bướm có thể điều tiết, nhưng không nên để ở trạng thái nửa mở quá lâu vì dễ làm mòn gioăng và đĩa van.

Trong quá trình vận hành, cần thường xuyên kiểm tra gioăng làm kín, trục van và bulong. Khi thấy có dấu hiệu rò rỉ hoặc khó xoay, cần thay thế kịp thời để tránh sự cố lan rộng.

Cần kiểm tra định kỳ bộ truyền động (motor, actuator khí nén) để đảm bảo tín hiệu điều khiển ổn định. Nếu hệ thống vận hành liên tục, nên bảo dưỡng bộ truyền động theo chu kỳ 6 – 12 tháng.

Định kỳ vệ sinh cặn bẩn bám trong van, bôi trơn trục và bộ phận chuyển động, đặc biệt với van cổng cỡ lớn. Việc này giúp giảm ma sát, tăng tuổi thọ thiết bị và duy trì hiệu quả vận hành ổn định.
