Van cổng

Hiện nay trong bất kỳ hệ thống đường ống nào, chúng ta đều có thể bắt gặp các dòng van công nghiệp được sử dụng để điều khiển hoạt động của dòng chảy trong hệ thống đường ống. Các dòng van công nghiệp này là thiết bị quan trong không thể thiếu trong các hệ thống đường ống công nghiệp.

Trong bài viết này chúng ta cùng tìm hiểu dòng van công nghiệp được sử dụng rất phổ biến trên thị trường hiện nay, van cổng. Để hiểu thêm chi tiết về dòng van này, như cấu tạo, cách thức hoạt động và các ứng dụng của van cổng mời quý vị cùng theo dõi chi tiết trong bài viết dưới đây.

I. Giới thiệu chung về van cổng

Van cổng ( Gate valve ) Hay còn được gọi với những cái tên khác như van cửa, van chặn. Đây là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này có khả năng điều khiển hoạt động đóng hoặc mở dòng chảy lưu chất trong đường ống, ngoài ra chúng cũng có thể sử dụng để điều tiết lưu lượng dòng chảy.

Van cổng được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép, đồng, nhựa có thể lắp đặt và sử dụng trong nhiều môi trường lưu chất khác nhau. Đặc biệt dòng van này có dãi kích thức rất rộng từ DN15 đến DN1500 có thể lắp đặt trên mọi kích thước đường ống từ dân dụng đến các hệ thống công nghiệp trên thị trường hiện nay.

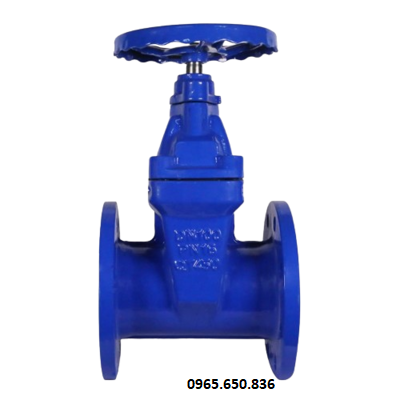

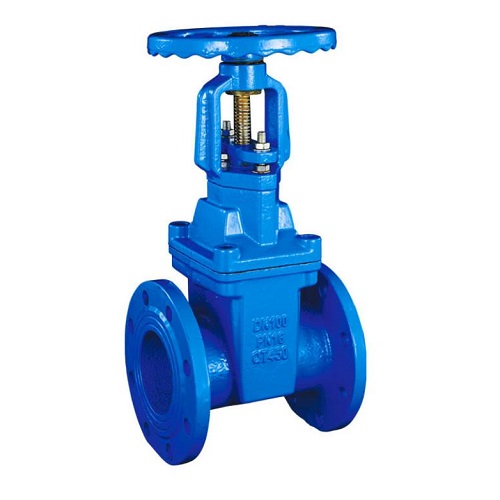

Van cổng gang tay quay.

Van cửa sử dụng 2 dạng điều khiển chính là điều khiển tay quay và điều khiển điện, với thiết kế đĩa van dạng đặt biệt có thể nâng lên hoặc hạ xuống để ngăn chặn dòng chảy lưu thông trong đường ống hệ thống. Thiết kế đặc biệt này giúp đĩa van khi mở không nằm trên dòng chảy lưu chất, giúp giảm tối đa vấn đề tụt áp của dòng chảy, ngoài ra thiết kế đóng van từ từ không quá nhanh giúp giảm các hiện tượng búa nữa có thể diễn ra trong quá trình van đóng.

1.1. Các đặc điểm nổi bật của van cổng

Van cổng là 1 trong những dòng van công nghiệp được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có thiết kế khá đặc biệt mang lại nhiều lợi ích cho người sử dụng và hệ thống. Một số đặc điểm nổi bật của dòng van này so với các dòng van khác trên thị trường có thể kể đến như:

• Van có thiết kế hoạt động đĩa van nâng lên, hạ xuống giúp bảo toàn tối đa áp suất của dòng chảy lưu chất trong đường ống hệ thống.
• Thiết kế hoạt động này giúp tránh các hiện tượng búa nước trong đường ống, giúp nâng cao an toàn cho hệ thống.
• Có thể nói van cổng là dòng van có kích thước lớn nhất trong các dòng van công nghiệp trên thị trường hiện nay.

1.2. Thông số kỹ thuật của van cổng

• Kích cỡ: Từ DN15 đến DN1500.
• Chất liệu thân van: Gang, Thép, Inox, Nhựa, Đồng.
• Chất liệu gioăng làm kín: Cao su, PTFE, EPDM, Teflon.
• Chất liệu cánh van: Cao su , Inox, Nhựa.
• Áp suất làm việc: PN16, PN25, PN 40,...
• Nhiệt độ làm việc: Từ - 10 độ C đến 220 độ C.
• Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
• Môi trường làm việc: Dung dịch chất lỏng, nước sạch, nước thải, dầu, nhớt, mở, khí, gas...
• Dạng điều khiển: Tay quay, điều khiển điện...
• Dạng hoạt động: ON/OFF, tuyến tính.
• Điện áp sử dụng: 24V, 220V, 380V.

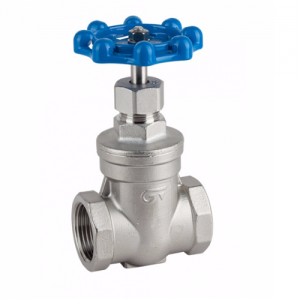

• Dạng kết nối: Kết nối ren, kết nối mặt bích.
• Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản , Đài Loan, Malaysia, và các nước G7.
• Đơn vị cung cấp: Thuận Phát Valve.
• Chế độ bảo hành: 12 tháng.

1.3. Hình ảnh thực tế của van cổng

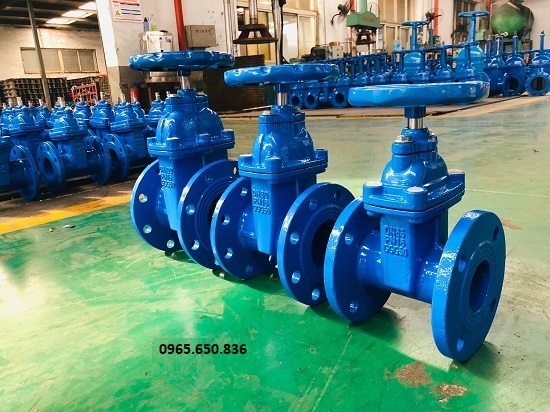

Một số hình ảnh thực tế của van cổng tại tổng kho van công nghiệp Thuận Phát Valve.

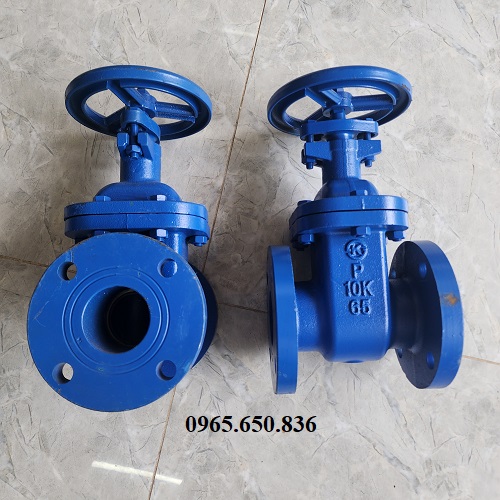

Van cổng tại kho Thuận Phát.

1.4. Catalog van cổng

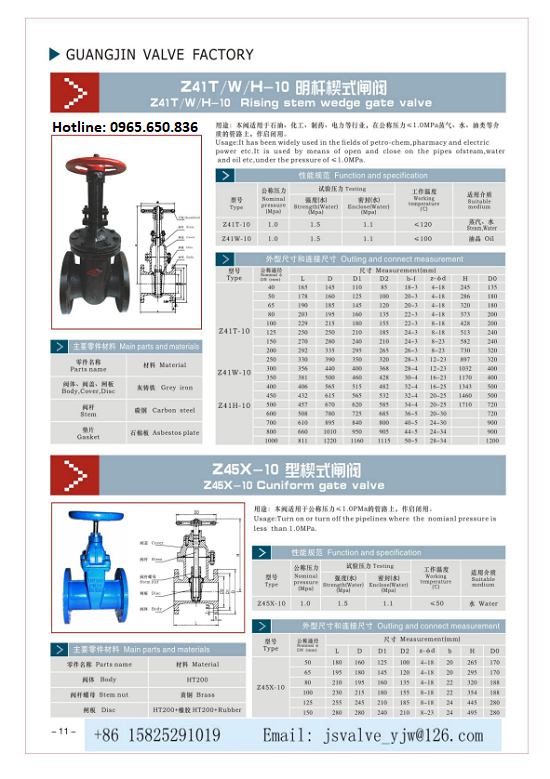

Catalog van cổng.

II. Chi tiết cấu tạo và nguyên lý hoạt động của van cổng

Để hiểu thêm về dòng van này, tiếp theo mời các bạn cùng tìm hiểu chi tiết về cấu tạo và các dòng van này hoạt động trong hệ thống đường ống.

2.1. Chi tiết cấu tạo van cổng

 Van cổng có nhiều dạng thiết kế hình dáng khác nhau, tuy nhiên nhìn chung các dòng van cồng đều có cấu tạo từ 5 bộ phận chình. Chi tiết từng bộ phận như sau:

1. Thân van: Thân van là bộ phận chịu lực chính của van được làm từ các chất liệu như inox, gang, thép, đồng nhựa. Đúc nguyên khối với các thiết kế mặt bích, ren hoặc hàn để kết nối với đường ống hệ thống. Thân van có nhiệm vụ kết nối van với hệ thống đường ống và liên kết các bộ phận khác của van lại với nhau thông qua các bulong, đai ốc hoặc hàm kết nối.
2. Trục van: Được đúng nguyên khối từ các chất liệu có độ cứng cao như inox hoặc thép, có dạng hịnh trụ tròn dài đặt dọc theo thân van. Có 2 dạng trục van chính là trục van ren trên và trục van ren dưới, trục van thiết kế ren trên là của các dòng van cổng ti nổi, trục van ren dưới là của dòng van cổng ti chìm.
3. Đĩa van: Đây là bộ phận chịu sự điều khiển của trục van, khi trục van di chuyển đĩa van sẽ nâng lên hoặc hạ xuống tùy theo chiều xoay của trục van. Đĩa van được làm từ các chất liệu như inox, gang, thép bọc cao su,…được xem như cánh cữa có thể hạ xuống để đóng dòng chảy và nâng lên cho dòng chảy di chuyển qua van.
4. Nắp van: Đây là bộ phận được thiết kế nằm trên thân van, có thể tách rời với thân van, thông thường bộ phận này thường được làm từ chất liệu cùng với thân van đặt trên đỉnh của van. Có nhiệm vụ bảo vệ và cố định trục van, đảm bảo được sử liên kết của trục van với bộ phận điều khiển.
5. Bộ phận điều khiển: Thông thường van cổng sẽ có 2 dạng điều khiển chính là dạng điều khiển tay quay và điều khiển điện, tùy theo từng dạng điều khiển mà bộ điều khiển của van cũng khác nhau. Bộ phận điều khiển được lắp đặt trên đỉnh của thân van, kết nối trực tiếp với trục van. Đối với dòng van tỉ nổi, bộ phận điều khiển sẽ có ren để liên kết hoạt động của ren trên trục van.

2.2. Nguyên lý hoạt động

Nhìn vào cấu tạo của dòng van này chúng ta có thể thấy được dòng van này hoạt động hoàn toàn dựa vào quá trình điều khiển đĩa van nâng lên và hạ xuống. Cụ thể nguyên lý hoạt động của dòng van cồng điều khiển tay quay như sau:

- Quá trình mở van

Khi van đang ở trạng thái đóng, người sử dụng tóc động lực khiến tay quay quay theo chiều mũi tên mở được đánh dấu trên thân tay quay. Lúc này ren được thiết kế trên tay quay sẽ liên kết với ren của trục van và khiến trục van di chuyển lên trên. Đĩa van được gắn liền với trục van cũng sẽ di chuyển  theo và nâng lên dần theo trục van, đến khi ren liên kết giữa bộ phận điều khiển và trục van hết tức van đã mở hoàn toàn.

- Quá trình đóng van

Khi đòng van người sử dụng chỉ cần tác động lực khiến tay quay xoay theo chiều ngược lại với chiều mở, lúc này các chuyển động ren sẽ di chuyển ngược lại khiến đĩa van dần dần hạ xuống. Đĩa van được gắn liền với trục van sẽ di chuyển xuống, đến khi hết ren kết nối tức đĩa van đã đóng hoàn toàn.

Thông thường đối với dòng van cổng ngưới sử dụng cần quay tay quay nhiều vòng để có thể mở hoặc đóng van hoàn toàn. Ngoài ra có thể điều chính lưu lượng bằng cách mở đĩa van ít hoặc nhiều.

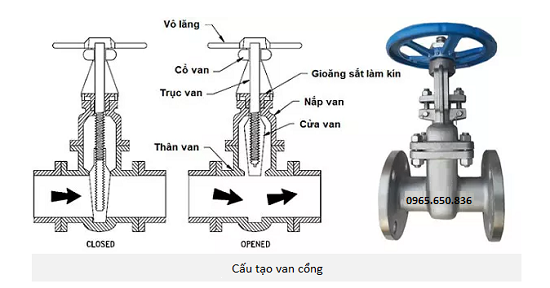

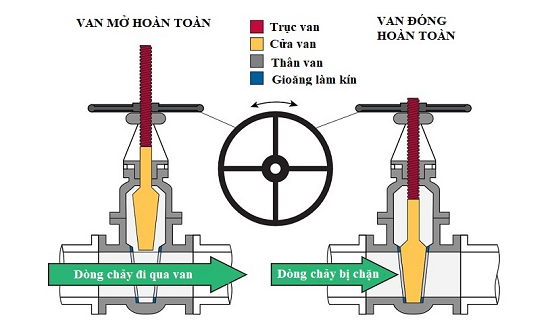

Nguyên lý hoạt động của van cổng.

III. Đánh giá ưu điểm và nhược điểm của van cổng

Van cổng là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, tuy nhiên không phải hệ thống nào cũng đang sử dụng dòng van này 1 cách hiệu quả nhất. Dưới đây là các đánh giá ưu điểm và nhược điểm của dòng van này giúp người sử dụng có thể vận hành van trong hệ thống đạt hiệu quả tốt nhất.

3.1. Ưu điểm của van cổng

Van cổng có nhiều ưu điểm vượt trội so với các dòng van khác trên thị trường, một số ưu điểm có thể kể đến như:

• Van được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa, đồng có thể sử dụng, lắp đặt trong nhiều môi trường hệ thống và môi trường lưu chất khác nhau.
• Van có dãi kích thước rộng từ DN15 – DN1500 có thể lắp đặt trên mọi kích thước hệ thống đường ống hiện nay.
• Van sử dụng 2 dạng điều khiển chính là tay quay và điều khiển điện, tùy theo nhu cầu sử dụng mà có thể lựa chọn dạng điều khiển phù hợp.
• Van có nhiều dạng kết nối với đường ống khác nhau, dễ dàng cho quá trình lắp đặt, tháo rỡ, bảo trì và bảo dưỡng van.
• Thiết kế hoạt động dạng nâng lên hoặc hạ xuống đĩa van, giúp bảo toàn tối đa dòng chảy, không làm ảnh hướng tới áp suất dòng chảy và không tạo ra hiện tượng búa nước khi đóng van.
• Van cổng có thể được xem là dòng van mang kích thước lớn nhất trong các dòng van có cùng chức năng trên thị trường hiện nay.
• Van có khả năng đóng hoặc mở cho dòng chảy lưu chất di chuyển trong hệ thống, thiết kế van rất phù hợp sử dụng đối với các hệ thống đường ống kích thước lớn.
• Van cổng dạng điều khiển điện có thể điều khiển hoạt động của van từ xa 1 cách chính xác, giúp hệ thống có thể giảm thiểu nhân công và chi phí vận hành hệ thống.
• Thiết kế của van rất đa dạng, tùy theo từng nhu cầu sử dụng và môi trường lắp đặt hệ thống để lựa chọn dòng van phù hợp.

3.2. Nhược điểm

Là dòng van có nhiều ưu điểm vượt trội, nhưng van cổng vẫn tồn tại 1 số khuyết điểm nhất định, có thể kể đến như:

• Với thiết kế đĩa van nâng lên hạ xuống, nên khi sử dụng dòng van này để điều tiết lưu lượng sẽ khiến đĩa van chịu áp lực lớn của dòng chảy. Điều này khiến đĩa van dễ dàng bị hư hại nếu sử dụng tiên tục, vì vậy đối với các hệ thống cần điều tiết dòng chảy liên tục nên sử dụng van cầu thay vì van cổng.
• Quá trình đóng mở của van cổng khá tốn thời gian, dù là dạng điều khiển nào van cũng phải mất 10 – 20 giây để hoàn thành 1 chi trình đóng hoặc mở.

Van cổng mặt bích tay quay.

IV. Ứng dụng của van cổng trong các hệ thống đường ống

Van cổng là dòng van có nhiều ưu điểm vượt trội, điều này giúp van được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay. Chúng ta có thể thấy dòng van này ở mọi nơi từ các hệ thống đường ống dân dụng đến các hệ thống đường ống công nghiệp hiện đại, một số ứng dụng của dòng van nay như:

Ứng dụng 1: Sử dụng trong các hệ thống nước dân dụng, các hệ thống nước gia đình, tưới tiêu sân vườn.

Ứng dụng 2: Sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt đô thị, nước sạch cho công nghiệp sản xuất.

Ứng dụng 3: Sử dụng trong các hệ thống xử lý nước thải, nước thải đô thị, nước thải sản xuất công nghiệp.

Ứng dụng 4: Sử dụng trong các hệ thống phòng chảy – chữa cháy.

Ứng dụng 5: Sử dụng trong các ngành công nghiệp hạng nặng như sản xuất oto, đóng tàu, vận hành hoạt động tàu.

Ứng dụng 6: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống khai thác khí đốt, dầu mỏ.

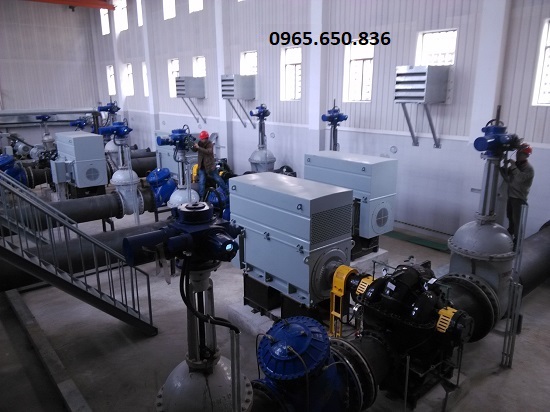

Ứng dụng của van cổng.

V. Top các dòng van cổng được sử dụng phổ biến trên thị trường hiện nay

Hiện nay trên thị trường có rất nhiều các dòng van cổng khác nhau, mỗi dòng van đều có những đặc điểm riêng của mình. Dưới đây là các dòng van phổ biên hiện nay và 1 số thông tin của từng loại.

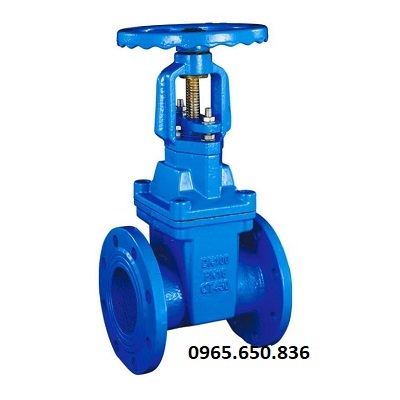

5.1. Van cổng ti nổi

Van cổng ti nổi là dòng van được thiết kế trục van nhô lên đỉnh van khi mở van và hạ xuống khi đóng van, đây là thiết kế đặc biệt giúp trục van không phải tiếp xúc với lưu chấ, giúp bảo vệ và tăng tuổi thọ sử dụng của trục van.

Thông số kỹ thuật  Kích thước: DN50 - DN1500. Chất liệu van: Thép, Inox, Đồng, Gang, Nhựa. Gioăng làm kín : Teflon, EPDM, PTFE. Chất liệu đĩa van: Inox, gang, đồng, thép bọc caosu. Kiểu kết nối: Kết nối mặt bích. Dạng điều khiển: Điều khiển tay quay. Nhiệt độ làm việc: Từ -5 độ C đến 200 độ C. Áp suất làm việc: PN16, PN25, PN40. Môi trường sử dụng : Nước, dầu nhớt, nước thải, hóa chất... Bảo hành : 12 tháng , đổi trả 1 : 1 nếu có lỗi do nhà máy sản xuất. Xuất xứ: Trung Quốc, Đài Loan , Hàn Quốc, Nhật Bản, Malaysia, và các nước G7..

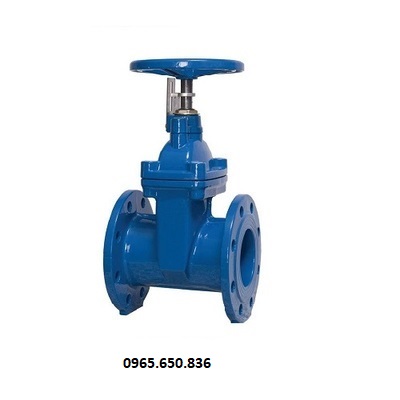

5.2. Van cổng ti chìm

Van cổng ti chìm là dòng van có thiết kế ren trên trục van sẽ được liên kết với ren được thiết kế bên trong đĩa van, thiết kế này giúp trục van sẽ không di chuyển lên xuống khi điều khiển mở van hoặc đóng van.

Thông số kỹ thuật  Kích cỡ van: DN50 - DN1500 Vật liệu thân van: Gang, Thép, Inox, Đồng, Nhựa Vật liệu gioăng làm kín: Cao su, Teflon, EPDM, PTFE Vât liệu cánh van: Cao su, Gang, Nhựa, Đồng, Inox,  Kết nối: Mặt bích, nối ren Nhiệt độ làm việc: -10 độ C - 200 độ C Áp lực: PN10, PN16, PN25, PN40 Môi trường sử dụng : Nước, dầu nhớt, nước thải , hơi , khí.. Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, và các nước G7.. Chế độ bảo hành: 12 tháng, đổi trả 1 : 1 nếu có lỗi do nhà máy sản xuất

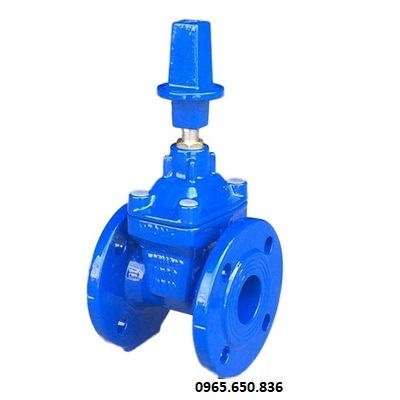

5.3. Van cổng nắp chụp

Van cổng nắp chụp là dòng van được sử dụng trong các hệ thống ngầm các hệ thống con người khó tiếp cận để điều khiển hoạt động của van. Đây là 1 dòng van ti chìm, không có bộ phận điều khiển trục tiếp trên nan, mà thay vào đố là bộ phận nắp chụp, khi cần điều khiển người sử dụng sẽ nối thêm trục van để điều khiển.

Thông số kỹ thuật Kích thước : D211 – D2200. Vật liệu than: Gang, thép, inox, đồng. Vật liệu trục: Thép, inox, đồng. Vật liệu đĩa: Thép, gang, đồng, inox. Vật liệu màng: EPDM, PTFE. Áp lực làm việc: PN10, PN16 – PN100. Nhiệt độ làm việc: - 5 độ C ~ 350 độ C. Kiểu van: nắp chụp. Kiểu kết nối: Mặt bích, nối ren. Tiêu chuẩn: BS, DIN, ANSI, JIS. Sử dụng: Nước, dầu, khí, gas, hóa chất, hơi. Nhập khẩu: korea, Taiwan, china, japan, Malaysia. Bảo hành: 12 tháng. Hàng:  có sẵn với SLL. Giấy tờ: CO - CQ, Catalog đầy đủ.

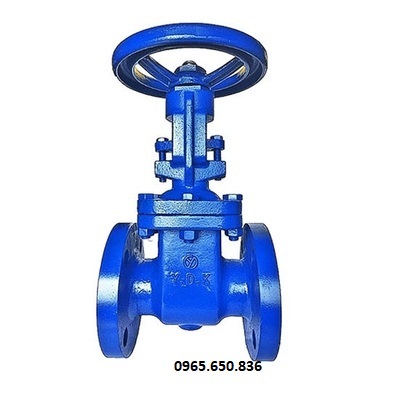

5.4. Van cổng tay quay

Van cổng tay quay là dòng van được sử dụng phổ biến nhất trên thị trường hiện nay, dòng van này có thiết kế tay quay được gắn liền với trục van tỉ nổi hoặc ti chìm để điều khiển hoạt động của van cổng. Để điều khiển van, người sử dụng chỉ cần quay tay quay sang trái hoặc phải để điều khiển đóng hoặc mở van.

Thông số kĩ thuật Kích cỡ van: DN50, DN65,…DN500, DN600,.. Vật liệu thân: Gang cầu, gang dẻo, thép WCB. hoặc thép không rỉ inox 304, inox 316. Trục, đĩa van: Inox hoặc thép. Kiểu kết nối: Mặt bích. Tiêu chuẩn mặt bích: JIS, BS, ANSI Gioăng làm kín: Cao su, EPDM hoặc PTFE Áp lực làm việc: PN10, PN16, PN25. Nhiệt độ làm việc: 0 – 450 độ C. Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Malaysia, Nhật Bản,... Bảo hành: 12 tháng.

5.5. Van cổng điều khiển điện

Van cổng điều khiển điện là dòng van sử dụng điện năng để điều khiển hoạt động của dòng chảy lưu chất trong đường ống, dòng van này là dòng van tự động hóa có khả năng giúp người sử dụng có thể điều khiển hoạt động của van 1 cách từ xa mà không cần đến trực tiếp vị trí lắp đặt van. Dòng van này sử dụng điện năng 24V, 220V, 380V để hoạt động, ngoài ra van cũng giúp hệ thống tiếc kiệm được chi phí vận hành và nhân công vận hành hệ thống.

Thông số kỹ thuật Kích cỡ van:  DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 đến DN3200. Vật liệu thân van: Thân gang, gang dẻo, thép và inox SUS304. Đầu điện điều khiển: Hợp kim nhôm, chống ăn mòn. Nguồn điện cung cấp đóng mở: 220VAC, 380V, 24V. Kiểu đóng mở: ON/OFF và kiểu điều tiết tuyến. tính, và tín hiệu điều khiển 4-20mA, 0-10V. Tiêu chuẩn : IP67. Nhiệt độ làm việc: 0 -150 độ C. Gioăng làm kín: EPDM. NBR, PTFE. Sơn làm kín: Eboxy, sơn mạ tĩnh điện. Xuất sứ: Hàn Quốc, Đài loan,.... Bảo hành: 12 tháng.

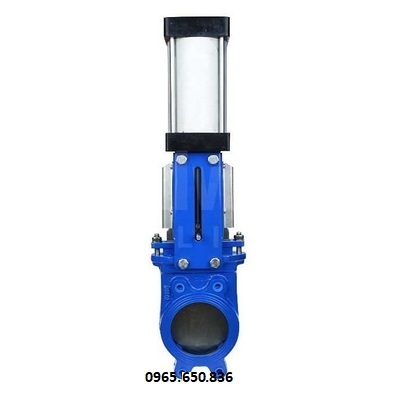

5.6. Van cổng điều khiển khí nén

Van cổng điều khiển khí nén là dòng van tự động hiện đại sử dụng áp lực khí nén để điều khiển hoạt động của van, dòng van này là sự kết hợp giữa van cổng cơ học và thiết bị xylanh khí nén. Với thiết lế 2 piston ở 2 đầu của xylanh giúp chuyển đổi áp lực khí nén thành chuyển động kéo từ đó tạc động lên trục van khiến trục van di chuyển lên xuống tạo ra chuyển động đóng hoặc mở. Khí nén là năng lượng sạch tồn tại ở mọi nơi, không tốn chi phí khi vận hành,…

Thông số kỹ thuật Kích thước: D60 - D1100. Chất liệu thân: Inox, gang, thép. Chất liệu xylanh khí nén: Hợp kim nhôm. Áp suất làm việc: PN10. PN16. Nhiệt độ làm việc: 250 độ C. Khí nén sử dụng:  2- 8 bar. Dạng kết nối: Mặt bích. Tiêu chuẩn: BSPN10, BSPN16, JIS10K. Dạng hoạt động: On off - Tuyến tính. Sử dụng cho hệ thống: bùn, than, đá, xi măng, bê tông, bột giấy,.. Nhập khẩu: Châu Âu, Châu Á. Bảo hành 12 tháng.

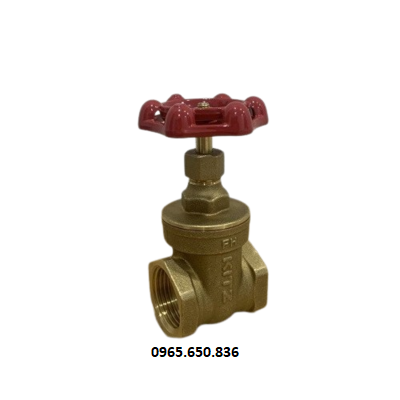

5.7. Van cổng đồng

Van cổng đồng là dòng van được làm từ chất liệu đồng thau hoặc đồng đỏ, chất liệu này thường được sử dụng đối với các dòng van có kích thước nhỏ từ DN15 – DN80 rất được ưu chuộng sử dụng trong các hệ thống công nghiệp và dân dụng hiện nay.

Thông số kỹ thuật  Kích thước van: DN15 – DN80. Chất liệu thân van: Đồng thau, đồng đỏ. Gioăng làm kín: Cao su, Teflon, EPDM, PTFE. Chất liệu cánh van (đĩa van): Đồng thau. Dạng kết nối: Mặt bích, lắp ren. Nhiệt đồ làm việc: từ -5 độ C đến 150 độ C. Áp suất làm việc: 10bar, 16bar, 25bar. Sử dụng: Nước, nước sạch, nước đa dụng... Xuất xứ: Trung Quốc, Đài Loan , Hàn Quốc, Nhật Bản, Malaysia, và các nước G7.. Bảo hành : 12 tháng.

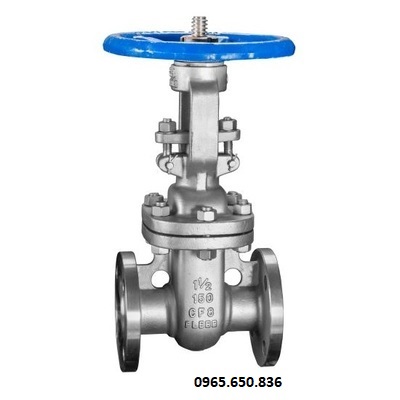

5.8. Van cổng inox

Van cổng inox là dòng van được làm từ chất liệu inox 304, inox 315 có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, đặc biệt inox là chất liệu chống oxy hóa và các chất ăn mòn tốt. Nên dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống dân dụng và công nghiệp hiện nay.

Thông số kỹ thuật  Kích thước: DN15 - DN300. Chất liệu van: Inox304, Inox316. Gioăng làm kín: Cao su, Teflon, EPDM, PTFE. Chất liệu đĩa van: SUS304, SUS316. Dạng điều khiển: Tay quay, điều khiển điện, điều khiển khí nén. Kết nối: Mặt bích, nối ren. Nhiệt độ làm việc: -5 độ C - 250 độ C. Áp suất làm việc: PN10, PN16, PN25, PN40. Môi trường sử dụng: Nước, nước thải, hóa chất (nhẹ) xăng , dầu, khí, hơi... Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, và các nước G7.. Bảo hành: 12 tháng , đổi trả 1 : 1 nếu có lỗi do nhà máy sản xuất.

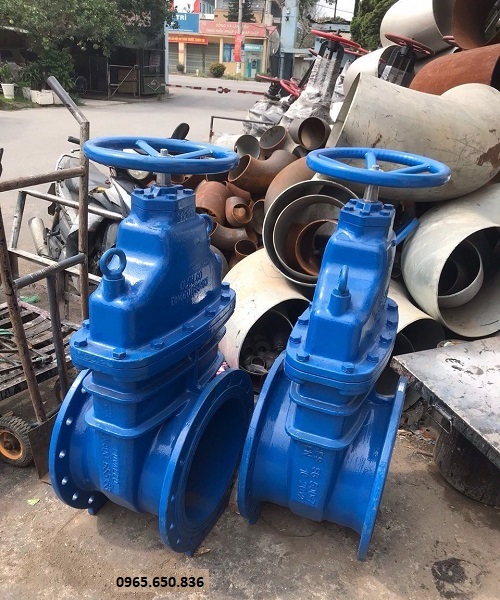

5.9. Van cổng gang

Van cổng gang là dòng van được làm từ các chất liệu gang, gang là chất liệu được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Bề ngoài của dòng van này thường được phủ thêm 1 lớp sơn epoxy giúp tăng khả năng chống oxy hóa và thẩm mỹ cho van.

Thông số kỹ thuật  Kích thước: DN50 - DN1500. Chất liệu thân: Gang, Gang dẻo, gang xám, gang cầu... Chất liệu đĩa van: Gang, Gang dẻo. Dạng lết nối: Mặt bích. Dạng điều khiển: Tay quay, điện, khí nén. Nhiệt độ làm việc: Từ -10 độ C đến 180 độ C. Áp suất làm việc: 16kg/cm2, 25kg/cm2. Môi trường: Nước, khí, hơi , gas, nước thông dụng... Nơi sản xuất: Trung Quốc, Đài Loan , Hàn Quốc, Nhật Bản, Malaysia...

5.10. Van cổng thép

Van cổng thép là dòng van được làm từ các chất liệu thép cao cấp như thép WCB, có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, nhiệt độ tối đa có thể chịu lên tới 400 độ C. Dòng van này thường được sử dụng trong các hệ thống nhiệt độ cao, các hệ thống trong môi trường lưu chất áp lực lớn.

Thông số kỹ thuật  Kíchthước: DN15 - DN1500. Chất liệu van: Thép WCB. Gioăng làm kín: Cao su, Teflon, EPDM, PTFE. Chất liệu đĩa van: Cao su, Thép không gỉ. Dạng kết nối: Mặt bích. Dạng điều khiển: Tay quay, điện, khí nén. Nhiệt độ sử dụng: Từ -5 độ C đến 300 độ C. Áp suất làm việc: PN10, PN16, PN25, PN40, PN60. Môi trường sử dụng: Nước, nước thải , hơi , khí.. nước nóng, hơi nóng , lưu chất có nhiệt độ cao Xuất xứ: Trung Quốc, Đài Loan , Hàn Quốc, Nhật Bản, Malaysia, và các nước G7.. Bảo hành : 12 tháng nếu có lỗi do nhà máy sản xuất.

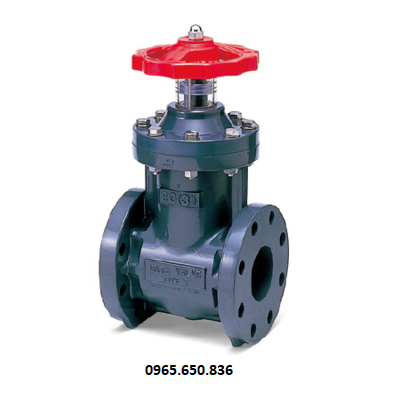

5.11. Van cổng nhựa

Van cổng nhựa là dòng van được làm từ các chất liệu nhựa PVC, UPVC, CPVC, PPH, PPR. Đây là các chất liệu được sử dụng rất phổ biến hiện nay. Dòng van được ứng dụng rất phổ biến trong các hệ thống dân dụng và các hệ thống công nghiệp, tuy nhiên nhựa là chất liệu dạng dẽo nên không phù hợp sử dụng đối với các hệ thống áp lực và nhiệt độ lớn, nhiệt độ tối đa sử dụng chỉ tới 80 độ C.

Thông số kỹ thuật  Kích thước: DN15 - DN200 Chất liệu thân: Nhựa PVC, UPVC, CPVC... Gioăng làm kín: Cao su, Teflon, EPDM, Chất liệu đĩa van: Cao su, Nhựa Dạng kết nối: Mặt bích, nối ren Nhiệt độ làm việc: -5 độ C - 80độ C Áp suất làm việc: PN10, PN16 Môi trường sử dụng: Nước, nước thải, hơi, khí, hóa chất, axit.. Xuất xứ: Trung Quốc, Đài Loan , Hàn Quốc, Nhật Bản, Malaysia, và các nước G7.. Bảo hành: 12 tháng.

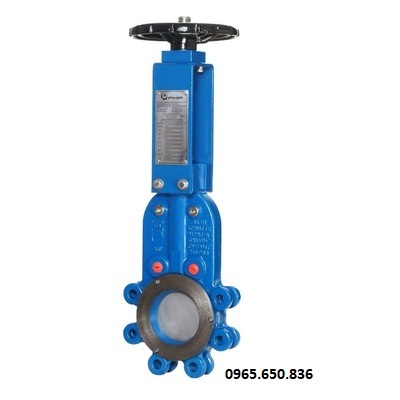

5.12. Van cổng dao

Van cổng dao hay còn gọi là van dòng, đây là dòng van cổng có thiết kế thân van dẹp hơn so với các dòng van cồng thông thường. Dòng van này thường được sử dụng trong các hệ thống khác thác than, hệ thống trộn xi măng, bột, các hệ thống có lưu chất dạng hạt,…

Thông số kỹ thuật  Kích thước: DN50 - DN1500. Chất liệu thân: Gang, Thép, Inox. Gioăng làm kín : Cao su, Teflon, EPDM, PTFE. Chất liệu đĩa van: Cao su, Gang, Đồng, Inox. Dạng kết nối: Mặt bích, kiểu tai. Dạng điều khiển: Tay quay, khí nén, điện. Nhiệt độ làm việc: Từ -10 độ C đến 250độ C. Áp suất làm việc : PN10, PN16, PN25, PN40. Môi trường sử dụng : nước, dầu nhớt, nước thải , hơi , khí.. Xuất xứ : Trung Quốc, Đài Loan , Hàn Quốc, Nhật Bản, Malaysia, và các nước G7.. Chế độ bảo hành: 12 tháng.

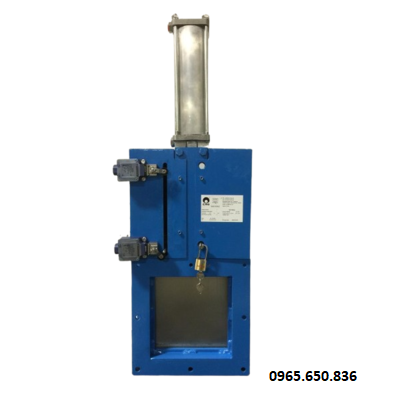

5.13. Van cổng phai

Van cổng phai là dòng van cổng có thiết kế thân khá đặc biệt, dòng van có thiết kế giống với cánh cữ, phần thân van được làm vuông vắn, bao bọc bên ngoài đĩa van đễ có thể cố định đĩa van 1 cách chắc chắn nhât. Dòng van này thường được sử dụng trong các hệ thông sả lũ, các hệ thống kênh, mương, ao hồ,…

Thông số kỹ thuật Chất liệu: Thép mạ kẽm Gioăng làm kín: Cao su mềm chuyên dụng, Sikaflex… Kích thước van: 20 inch – 100 inch ( ngoại cỡ đặt hàng trước ) Áp suất làm việc: tối đa 20.7 MPa ( 3000 PSI) Nhiệt độ làm việc: Tối đa 220°C Dạng điều khiển: Tay quay, khí nén, điện. Xuất xứ: Việt Nam Tình trạng hàng: Luôn có sẵn Bảo hành 12 tháng

5.14. Các dòng van cổng theo xuất xứ

• Van cổng Hàn Quốc
• Van cổng Trung Quốc
• Van cổng Đài Loan
• Van cổng Nhật Bản
• Van cổng Malaysia
• Van cổng Thổ Nhĩ Kỳ

Tìm hiểu thêm: Rọ bơm nước.

VI. Lý do nên sử dụng van cổng trong hệ thống đường ống

Van cổng là 1 trong những dòng van công nghiệp được sử dụng để điều khiển dòng chảy lưu chất trong đường ống hệ thống phổ biến nhất hiện nay. Vậy lý do nào khiến dòng van này được ưu chuộng sử dụng đến vậy, để trả lời câu hỏi trên mời các bạn tham khảo thêm 1 số đặc điểm nổi trội của dòng van này.

• Van có dãi kích thước rộng từ DN15 – DN1500, đối với các kích thước càng lơn, thì van cổng là lựa chọn tối ưu nhất đối với các hệ thống.
• Thiết kế đĩa van nâng lên hạ xuống giúp hạn chế tối đa ảnh hưởng của đĩa van đến dòng chảy lưu chất khi van mở.
• Ngoài ra thiết kế trên cũng giúp van hạn chế các tác nhân gây ra hiện tượng búa nước cho dòng chảy, giúp bảo vệ đường ống hệ thống.

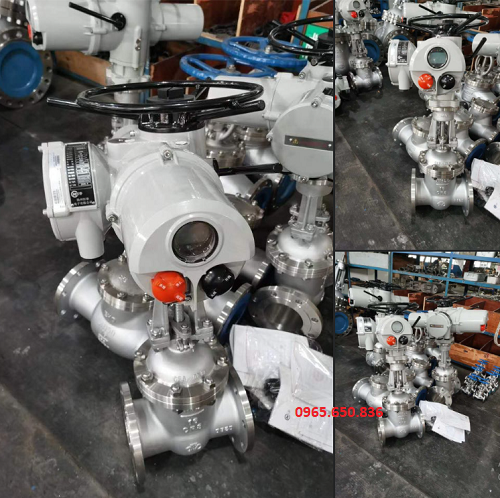

Van cổng inox điều khiển điện.

VII. Một số hướng dẫn sử dụng van cổng đối với các hệ thống đường ống

7.1. Lưu ý khi lựa chọn van cổng

Để sử dụng van cổng được tốt nhất và đạt được hiểu quả cao, có tuổi thọ sử dụng lâu dài. Trước tiên người sử dụng cần phải lựa chọn được dòng van phù hợp nhất với hệ thống đường ống của mình, dưới đây là 1 số lưu ý khi lựa chọn dòng van này phù hợp với thêm.

Lưu ý kích thước đường ống

Van công là dòng van có dãi kích thước rất rộng từ DN15 – DN1500 có thể lắp đặt trên mọi hệ thống đường ống hiện nay. Cần đo đạt kích thước đường ống kỹ càng để có thể lựa chọn dòng van có kích thước phù hợp với kích thước đường ống.

Lưu ý chất liệu sản xuất van

Van cổng được làm nhiều chất liệu khác nhau, mỗi dạng chất liệu sẽ phù hợp sử dụng trong các môi trường hệ thống và lưu chất khác nhau. Cần tìm hiểu kỹ càng để lựa chọn chất liệu van phù hợp, điều này giúp tăng khả năng hoạt động và tuổi thọ sử dụng của van.

Lưu ý thiết kế van

Tùy theo từng dạng hệ thống có thể lựa chọn các thiết kế thân van khác nhau, từ các dạng có thiết kế kết nối khác nhau đến các dạng thiết kế thân như van dao, van của phai,….

Lưu ý dạng hoạt động của van

Tùy theo nhu cầu sử dụng của hệ thống mà người sử dụng có thể lựa chọn dạng điều khiển van sao cho phù hợp nhất để có thể đảm bảo được khả năng hoạt động của van trong hệ thống và giúp giảm chi phí thi công và lắp đặt hệ thống.

Lưu ý đơn vị cung cấp và xuất xứ của van

Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp các dòng van cổng khác nhau, tuy nhiên không phải đơn vị nào cũng cung cấp hàng chất lượng, chính hãng, giá cả phải chăng. Cần tìm hiểu và lựa chọn kỹ càng, để tránh mua phải hàng nhái, hàng kém chất lượng.

7.2. Lưu ý khi lắp đặt và sử dụng van cổng

Khi lắp dặt và sử dụng van cổng cần lưu ý 1 số vấn đề sau:

Lưu ý khi lắp đặt van cổng

• Trước khi lắp đặt van cần đảm bảo hệ thống ngưng hoạt động, hoặc vị trí lắp đặt van cần tách rời hoạt động với hệ thống.
• Đối với các hệ thống trong môi trường lưu chất đặc biệt, người lắp đặt cần được trang bị quần áo bảo hộ chuyên dụng.
• Đảm bảo các vật dụng, thiết bị hỗ trợ lắp đặt đầy đủ, kích thước van và đường ống tương ứng với nhau.
• Kiểm tra hoạt động của van và vệ sinh đường ống sạch sẽ khi lắp đặt.
• Ưu tiên lắp đặt van theo phương thẳng đứng.
• Khi lắp đặt đảm bảo kết nối không bị lệch tâm, vênh váo, đảm bảo được độ kín và chắc chắn cho điểm kết nối.
• Khi lắp đặt xong cần cho hệ thống hoạt động thử, nếu xảy ra bất kỳ vấn đề nào cần khắc phục ngay lập tức.

Lưu ý khi sử dụng van cổng

Van cổng là dòng van chuyển sử dụng để điều khiển hoạt động đóng hoặc mở dòng chảy, tuy dòng van này cũng có thể sử dụng để điều tiết lưu lượng. Nhưng với thiết kế đĩa van dạng dẹp, nâng lên hạ xuống. Nếu sử dụng để điều tiết dòng chảy quá nhiều có thể khiển đĩa van bị cong, vênh.

7.3. Lưu ý khi bảo dưỡng và bảo trì van cổng

Bất kể 1 thiết bị đường ống nào, khi sử dụng trong thời gian dài đều có thể xảy ra các vấn đề. Cần lưu ý đến quá trình bảo hành và bảo dưỡng van trong thời gian sử dụng để đảm bảo được van có thể hoạt động ổn định và có tuổi thọ sử dụng lâu dài.

• Kiểm tra các bulong đai ốc thường xuyên, đảm bảo các điểm kết nối chắc chắn.
• Kiểm tra gioăng làm kín sau thời gian sử dụng có thể bị hao mòn gây rò rỉ lưu chất.
• Theo khuyến cao của đơn vị sản xuất cần đặt ịch bảo trì va bảo dưỡng van 3 – 6 tháng 1 lần.
• Khi van gặp sử cố cần kiểm tra van kỹ càng, kỹ thuật viên cần có kinh nghiệm và hiểu biết về sản phẩm.
• Liên hệ với đơn vị cung cấp để được bảo hành hoặc tư vấn chính xác nhất về các lỗi của thiết bị.

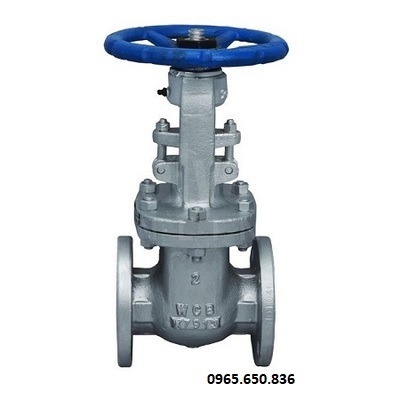

Van cổng thép wcb đen.
