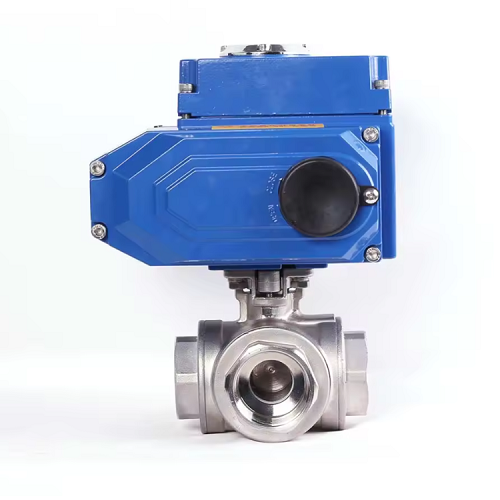

Van 3 ngã điều khiển điện

I. Tìm hiểu chung về van 3 ngã điều khiển điện

Van 3 ngã điều khiển điện hay còn được gọi van bi 3 ngã điều khiển điện, đây là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay với chức năng có thể phân nhánh và chuyển hướng di chuyển của dòng chảy lưu chất. Với thiết kế đặc biệt có thể kết nối với 3 hướng đường ống khác nhau, thiết kế này giúp van có thể điều hướng dòng chảy linh hoạt hay có thể phân tạch hoặc pha trộn các dòng chảy.

Van 3 ngã điều khiển điện được sản xuất tư nhiều chất liệu khác nhau, nhằm giúp đa dạng hóa môi trường hoạt động của van. Ngoài ra thiết kế bi van cũng rất đặc biệt với 2 dạng thiết kế chính là dạng chữ T và dạng chữ L,dãi kích thước rộng đi kèm với đa dạng kiểu kết nối khác nhau, giúp dòng van trở thành lựa chọn tối ưu đối với các hệ thống đường ống hiện nay.

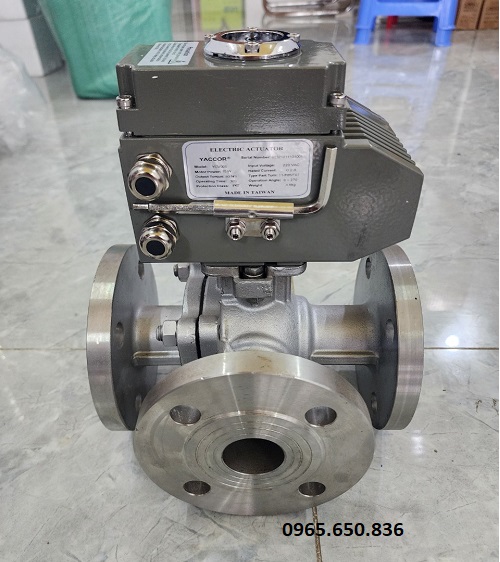

Van 3 ngã điều khiển điện Yaccor.

Các dạng van 3 ngã điều khiển điện mà chúng tôi đang cung cấp:

• Van 3 ngã điều khiển điện ON OFF

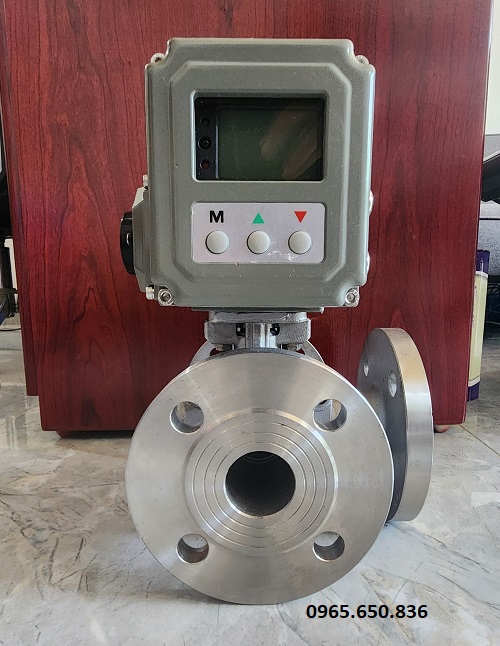

• Van 3 ngã điều khiển điện tuyến tính
• Van inox 3 ngã điều khiển điện
• Van gang 3 ngã điều khiển điện
• Van thép 3 ngã điều khiển điện
• Van nhựa 3 ngã điều khiển điện
• Van 3 ngã điều khiển điện dạng chữ L
• Van 3 ngã điều khiển điện dạng chữ T
• Van 3 ngã vi sinh điều khiển điện
• Van 3 ngã điều khiển điện 24V
• Van 3 ngã điều khiển điện 220V
• Van 3 ngã điều khiển điện 380V

II. Thông số kỹ thuật và hình ảnh thực tế của van 3 ngã điều khiển điện

2.1. Thông số kỹ thuật

• Kích thước: Dn15 - DN500.
• Chất liệu van cơ: Inox, gang, thép, nhựa.
• Chất liệu bộ điều khiển: Hợp kim nhôm cao cấp.
• Thiết kế thân van: Thân 3 ngã.
• Thiết kế bi van: Dạng chữ L, dạng chữ T.
• Dạng điều khiển: Điều khiển điện.
• Kiểu kết nối: Nối ren, mặt bích, rắc co.
• Chức năng chính: Điều hướng, phân tách và pha trộn dòng chảy.
• Điện áp sử dụng: 24V, 220V, 380V.
• Tiêu chuẩn: IP67 - IP68.
• Áp suất làm việc: PN10, PN16, PN25, PN40.
• Nhiệt độ làm việc: Từ -10 độ C đến 250 độ C.
• Môi trường làm việc: Nước sạch, nước thải, xăng, dầu, hóa chất, dung dịch chất lỏng.
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Malaysia, Châu Âu,...
• Thương hiệu sản xuất: Samwoo, Toyo, Yaccor, Kitz,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm.

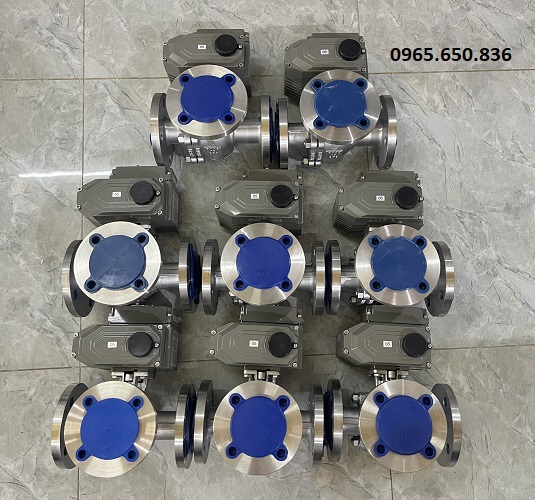

2.2. Hình ảnh thực tế van 3 ngã điều khiển điện

Van bi điện 3 ngã - Thuận Phát Valve.

III. Cấu tạo và nguyên lý hoạt động của van 3 ngã điều khiển điện

3.1. Cấu tạo van 3 ngã điều khiển điện

Van 3 ngã điều khiển điện là kết hợp giữ van bi 3 ngã và bộ điều khiển điện.

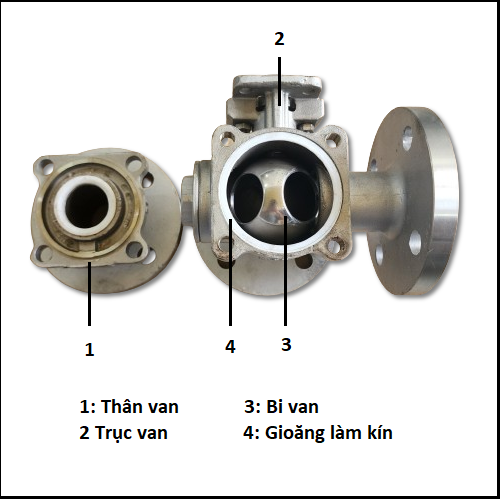

Cấu tạo van bi 3 ngã

Van bi 3 ngã là dòng van có thiết kế khá đặc biệt, cấu tạo của dòng van này gồm 4 bộ phận chính:

- Thân van: Được làm từ các chất liệu cao cấp như inox, gang, thép, nhựa với thiết kế 3 cửa kết nối với đường ống hệ thống. Thân van là bộ phận lớn nhất của phần van cơ, được thiết kế nhiều dạng kết nối khác nhau, dễ dàng lặp đặt và tháo dỡ.

- Trục van: Là bộ phận kết nối chuyển động giữ bi van và bộ điều khiển, được làm từ các chất liệu có độ cứng cao như inox, thép có khả năng chịu áp lực lớn.

- Bi van: Có thiết kế hình cầu được khoét rỗng để lưu chất có thể di chuyển qua van, có 2 dạng đục lỗ bi van chính ở dòng van này là dạng lỗ chữ L và dạng chữ T.

- Gioăng làm kín: Được làm từ các chất liệu PTFE, EPDM có dạng hình vòng tròn mỏng, dẹp được đặt bên trong các cữa ra của thân van tiếp xúc trực tiếp với bi van.

Cấu tạo van 3 ngã cơ.

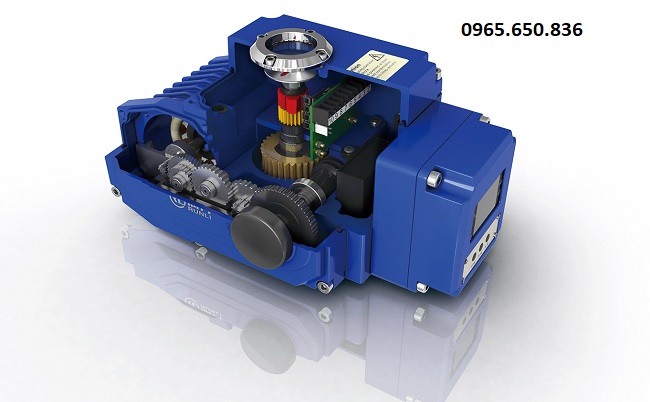

Bộ điều khiển điện

Bộ điều khiển điện là thiết bị điều khiển tự động sử dụng điện áp 24V, 220V, 380V để điều khiển hoạt động của các dòng van cơ. Thiết bị này có khả năng chuyển đổi điện năng thành các chuyển động xoay, từ đó tác động để điều khiển hoạt động của van cơ. Bộ thiết bị này có khả năng tạo ra momen xoắn mạnh mẽ, được tích hợp nhiều công nghệ hiện đại với khả năng hoạt động ổn định, ít xảy ra sự cố hoạt động và có tuổi thọ sử dụng lâu dài.

Bộ điều khiển điện tuyến tính.

3.2. Nguyên lý hoạt động của van 3 ngã điều khiển điện

Van 3 ngã điều khiển điện có nguyên lý hoạt động hoàn toàn dựa vào việc chuyển đổi năng lượng điện năng thành động năng từ đó tác động để điều khiển hoạt động của van cơ. Tùy vào thiết kế và đĩa van mà quá trình mở của van sẽ thực hiện theo các góc khác nhau, người sử dụng có thể cài đặt chu trình quay của đĩa van theo nhu cầu sử dụng.

Ngoài ra với mỗi dạng điện năng, dòng van này đều có thiết kế bảng mạch khác nhau, cần lưu ý khi lắp đặt và kết nối mạch điện. Đảm bảo kết nối đúng theo sơ đồ mạch điện, tránh các hiện tượng kết nối sai gây ra chập cháy, hư hỏng van.

IV. Các dòng van 3 ngã điều khiển điện phổ biến hiện nay

4.1. Van 3 ngã mặt bích điều khiển điện

Thông số kỹ thuật Kích thước: DN15 - DN500. Chất liệu: Inox, gang, thép. Dạng van: Van 3 ngã.  Chức năng: Chuyển hướng, pha trộn, phân tách dòng chảy.  Dạng đĩa van: Chữ L, chữ T. Điện áp sử dụng: 24V, 220V, 380V. Kiểu lắp đặt: Kết nối mặt bích. Tiêu chuẩn lắp đặt: JIS, DIN, ANSI, BS.  Áp suất: Pn10,...PN40. Nhiệt độ: 220 độ C.  Môi trường: Nước, khí, hơi, chất lỏng,...

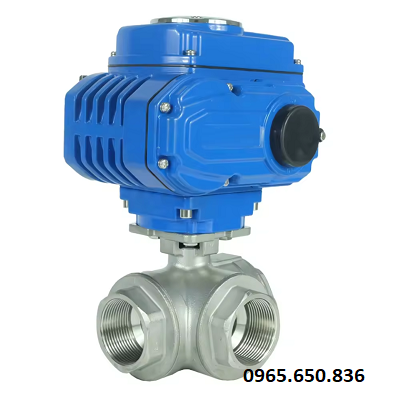

4.2. Van 3 ngã ren điều khiển điện

Thông số kỹ thuật Kích thước: DN15 - DN80. Chất liệu: Inox, thép, nhựa.  Dạng điều khiển: Điều khiển điện.  Hoạt động: ON OFF - Tuyến tính.  Đĩa van: Dạng chữ T - Dạng chữ L.  Kiểu lắp đặt: Kết nối ren.  Điện áp: 24V, 220V, 380V. Áp suất: PN10, PN16.  Nhiệt độ: 180 độ C.  Môi trường: Nước sạch, dung dịch chất lỏng,... Thương hiệu: Samwoo, Haitima, Yaccor, KITZ,...

V. Đánh giá ưu điểm và nhược điểm của van 3 ngã điều khiển điện

VI. Ứng dụng thực tế của van 3 ngã điều khiển điện

Van 3 ngã điều khiển điện được ứng dụng trong các hệ thống đường ống hệ thống sau:

- Sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt đô thị.

- Sử dụng trong các hệ thống đường ống tòa nhà cao tầng, chung cư, tòa nhà văn phòng, TTTM,...

- Sử dụng trong các hệ thống đường ống dẫn và xử lý nước thải.

- Sử dụng trong các hệ thống đường ống nhiệt lượng, đường ông dẫn xăng, dầu,..

- Sử dụng trong các ngành công nghiệp chế biến và sản xuất.

- Sử dụng trong các hệ thống đường ống HVAC, hệ thống chiller.

VI. Thuận Phát Valve địa điểm cung cấp van 3 ngã điều khiển điện chất lượng hàng đầu

Các dòng van 3 ngã điều khiển điện đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp và phân phối trên thị trường với giá thành ưu đãi nhất. Các dòng van này đều được chúng tôi nhập khẩu từ các thương hiệu hàng đầu thế giới hiện nay, với đầy đủ các kích thước, chủng loại và mẫu mã khác nhau, nhằm đáp ứng mọi nhu cầu sử dụng của khách hàng hiện nay.

Quý khách hàng quan tâm đến sản phẩm và muốn nhận được tư vấn chi tiết hơn về sản phẩm vui lỏng liên hệ trực tiếp với chúng tôi thông qua các kênh liên lạc đang được chúng tôi để dưới đây. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi chi tiết bài viết của chúng tôi.

Hotline/Zalo liên hệ: 0965.650.836 - Mr: Tùng.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bi điều khiển điện mặt bích.
