Van bi 2 ngã điều khiển điện là gì?

Trong các hệ thống đường ống công nghiệp hiện nay, van bi 2 ngã điều khiển điện được xem là giải pháp tự động hóa đáng tin cậy nhất khi cần điều tiết hoặc ngắt dòng chảy chính xác. Nhờ khả năng đóng mở hoàn toàn bằng tín hiệu điện, loại van này giúp tiết kiệm nhân công, đảm bảo an toàn và nâng cao hiệu suất vận hành. Không chỉ được ứng dụng rộng rãi trong hệ thống cấp thoát nước, HVAC, xử lý hóa chất hay thực phẩm, dược phẩm, van bi 2 ngã điện còn là lựa chọn tiêu chuẩn trong các dây chuyền sản xuất tự động hiện đại.

I. Van bi 2 ngã điều khiển điện là gì?

Van bi 2 ngã điều khiển điện (Electric Two-Way Ball Valve) là một loại van bi tự động, trong đó quá trình đóng, mở dòng chảy được thực hiện hoàn toàn bằng bộ truyền động điện (actuator) thay vì thao tác thủ công. Van có 2 ngã, nghĩa là chỉ có một đường vào và một đường ra, dòng chảy đi theo một hướng duy nhất. Khi bộ truyền động nhận tín hiệu điện, mô-tơ bên trong sẽ quay trục van 90°, giúp bi van xoay song song hoặc vuông góc với dòng chảy, tương ứng với trạng thái mở hoặc đóng hoàn toàn.

Trong hệ thống đường ống công nghiệp, van bi 2 ngã điện đóng vai trò điều khiển chính lưu lượng chất lỏng hoặc khí trong các tuyến ống chính, đặc biệt ở những khu vực khó thao tác thủ công hoặc cần độ chính xác cao. Việc tự động hóa này không chỉ giảm tải công việc cho người vận hành, mà còn nâng cao độ an toàn, độ kín và tuổi thọ hệ thống.

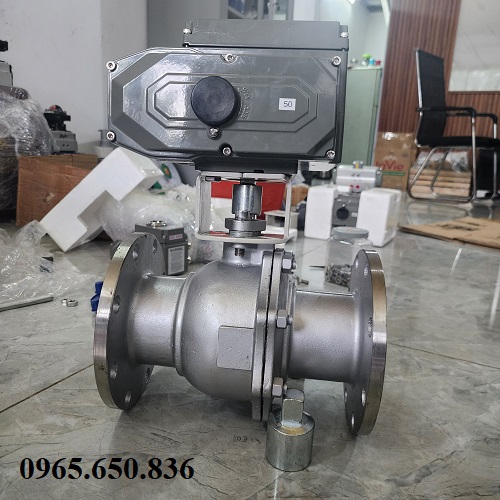

Van 2 ngã điều khiển điện.

Van bi 2 ngã điều khiển điện được ưa chuộng nhờ cấu tạo đơn giản, vận hành ổn định, khả năng đóng mở nhanh và độ kín tuyệt đối, thích hợp cho đa số ứng dụng tự động hóa công nghiệp từ dân dụng đến nhà máy sản xuất.

A. Chi tiết thông số kỹ thuật van bi 2 ngã điều khiển điện

• Sản phẩm: Van bi 2 ngã điều khiển điện.
• Cấu tạo: Van bi 2 ngã, độ điều khiển điện.
• Kích thước: Từ DN15 – DN500.
• Chất liệu thân van: Inox, gang, thép, nhựa.
• Chất liệu vỏ ngoài bộ điều khiển: Hợp kim nhôm cao cấp.
• Thiết kế thân van: 2PC, 3PC.
• Điện áp sử dụng: 24V, 220V, 380V.
• Dạng kết nối: Nối ren, nối mặt bích.
• Dạng hoạt động: ON OFF, Tuyến tính.
• Tốc độ đóng mở: Từ 10 – 30 giây.
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN.
• Áp suất làm việc: 10bar, 16bar, 25bar, 40bar.
• Nhiệt độ làm việc: Từ 0 – 220 độ C.
• Đạt tiêu chuẩn: IP67, IP68.
• Môi trường sử dụng: Nước, hơi nóng, khí nén, hóa chất,….
• Thương hiệu: Samwoo, Yaccor, KST, Haitima, Kitz,…
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu,…
• Nhà cung cấp: Thuận Phát Valve.
• Giấy tờ - chứng từ: CO – CQ, Catalog, VAT,…
• Chế độ bảo hành: Bảo hành 12 tháng.

B. Catalog van bi 2 ngã điều khiển điện

Catalog van bi 2 ngã điều khiển điện.

II. Cấu tạo và nguyên lý hoạt động của van bi 2 ngã điều khiển điện

A. Cấu tạo của van bi 2 ngã điều khiển điện

Một bộ van bi 2 ngã điều khiển điện hoàn chỉnh gồm hai phần chính: bộ truyền động điện (actuator) và thân van bi (ball valve), được kết nối chặt chẽ với nhau qua tiêu chuẩn lắp ISO5211.

- Bộ truyền động điện (Electric Actuator):

Đây là phần trái tim của hệ thống, có nhiệm vụ chuyển đổi tín hiệu điện thành chuyển động cơ học xoay trục van. Bộ truyền động thường hoạt động với các nguồn điện phổ biến như 220V AC, 110V AC hoặc 24V DC, tùy theo yêu cầu của từng hệ thống điều khiển. Bên trong actuator gồm:

• Motor điện: tạo mô men xoắn ban đầu.
• Bộ bánh răng giảm tốc: giúp giảm tốc độ quay, tăng lực xoắn cho trục.
• Công tắc hành trình (Limit Switch): giới hạn góc quay 90°, đảm bảo van chỉ mở hoặc đóng hoàn toàn, tránh hư hỏng cơ cấu.
• Bộ hiển thị vị trí: cho phép người vận hành quan sát trạng thái van (OPEN/CLOSE) dễ dàng.

Một số model cao cấp còn tích hợp mạch điều khiển tuyến tính (0–10V hoặc 4–20mA) để điều tiết góc mở chính xác theo yêu cầu.

- Thân van bi cơ (Ball Valve Body):

Đây là phần tiếp xúc trực tiếp với lưu chất, có chức năng đóng, mở dòng chảy. Thân van thường được chế tạo từ inox 304/316, đồng, nhựa PVC hoặc thép carbon để đáp ứng đa dạng môi trường làm việc. Cấu tạo chi tiết gồm:

• Thân van: khối bảo vệ và giữ cố định toàn bộ cụm bi và trục.
• Bi van (Ball): bộ phận chính có lỗ xuyên tâm, xoay 90° để đóng hoặc mở dòng chảy.
• Seat (gioăng làm kín): thường làm bằng PTFE hoặc Teflon, đảm bảo độ kín tuyệt đối.
• Trục van (Stem): kết nối giữa bi van và actuator.

Cấu tạo van bi 2 ngã điều khiển điện.

Hai bộ phận này được ghép với nhau thông qua tiêu chuẩn ISO5211, đảm bảo sự tương thích giữa nhiều thương hiệu khác nhau. Chuyển động từ mô-tơ sẽ truyền qua trục nối và bánh răng, tác động trực tiếp lên trục bi, tạo ra chuyển động xoay chính xác, ổn định và kín tuyệt đối trong quá trình vận hành.

B. Nguyên lý hoạt động của van bi 2 ngã điều khiển điện

Nguyên lý hoạt động của van bi 2 ngã điều khiển điện dựa trên chuyển động xoay 90° của bi van nhờ tác động của mô-tơ điện. Khi nhận tín hiệu điều khiển, motor trong bộ truyền động bắt đầu quay và thông qua hệ thống bánh răng sẽ truyền mô men xoắn xuống trục van. Trục này làm cho bi van xoay song song hoặc vuông góc với hướng dòng chảy, từ đó điều khiển trạng thái đóng hoặc mở của van. Khi bi song song với dòng chảy, lưu chất đi qua tự do van ở trạng thái mở. Ngược lại, khi bi xoay vuông góc với dòng chảy, lỗ van bị bịt kín van ở trạng thái đóng hoàn toàn.

Tùy theo nhu cầu sử dụng, van được chia thành hai dạng chính, van bi điện ON/OFF chỉ đóng hoặc mở hoàn toàn, thường dùng trong hệ thống cấp nước, khí hoặc dầu và van bi điện tuyến tính, có khả năng điều chỉnh góc mở từ 0–90° theo tín hiệu 0–10V hoặc 4–20mA, giúp kiểm soát lưu lượng chính xác trong các dây chuyền tự động. Với thời gian đóng mở trung bình từ 5 đến 15 giây, kết hợp hệ thống giới hạn hành trình và cơ cấu truyền động chắc chắn, van vận hành êm, ổn định và có tuổi thọ cao ngay cả trong môi trường làm việc liên tục.

III. Đặc điểm nổi bật của van bi 2 ngã điều khiển điện

- Đóng mở hoàn toàn, độ kín cao: Van bi 2 ngã điều khiển điện sử dụng cơ chế xoay 90°, giúp đóng mở hoàn toàn dòng chảy với độ kín tuyệt đối nhờ gioăng làm kín PTFE, đảm bảo không rò rỉ lưu chất trong suốt quá trình vận hành.

- Hoạt động tự động, không cần thao tác tay: Nhờ được tích hợp bộ truyền động điện, van có thể đóng mở tự động chỉ bằng tín hiệu điện, giúp giảm sức lao động, tiết kiệm thời gian và tăng tính ổn định trong hệ thống đường ống công nghiệp.

- Phù hợp môi trường khí, nước, hóa chất nhẹ: Van được chế tạo từ các vật liệu như inox 304, đồng hoặc PVC, có khả năng chống ăn mòn tốt, thích hợp sử dụng trong nhiều môi trường khác nhau như nước sạch, khí nén, dầu và dung dịch hóa chất nhẹ.

- Tiêu thụ điện năng thấp, tuổi thọ cao: Bộ truyền động điện được thiết kế tối ưu, tiêu hao điện năng thấp trong quá trình vận hành, đồng thời có khả năng làm việc bền bỉ, tuổi thọ cao và ít cần bảo trì so với các dạng van điều khiển khác.

- Có thể tích hợp tủ điều khiển hoặc PLC: Van dễ dàng kết nối với hệ thống tủ điện, cảm biến hoặc bộ điều khiển trung tâm PLC, giúp giám sát và điều khiển tự động từ xa, đáp ứng tốt yêu cầu của các dây chuyền sản xuất hiện đại.

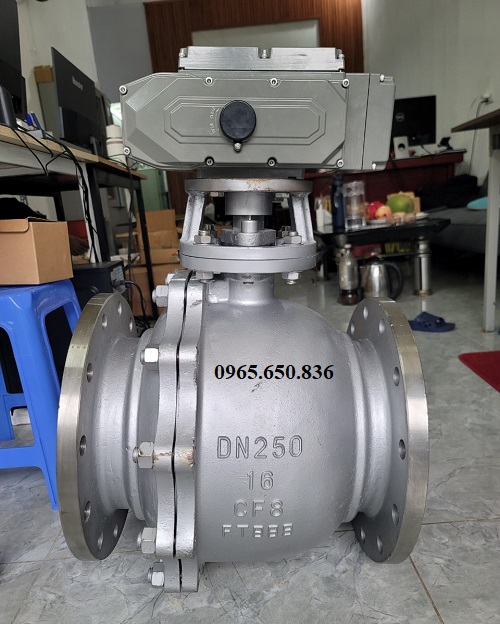

Van bi điều khiển điện 2 ngã.

IV. Các dòng van bi 2 ngã điều khiển điện phổ biến nhất thị trường hiện nay

• Van bi inox 2 ngã điều khiển điện
• Van bi gang 2 ngã điều khiển điện
• Van bi thép 2 ngã điều khiển điện
• Van bi nhựa 2 ngã điều khiển điện
• Van bi vi sinh 2 ngã điều khiển điện
• Van bi 2PC 2 ngã điều khiển điện
• Van bi 3PC 2 ngã điều khiển điện
• Van bi 2 ngã nối ren điều khiển điện
• Van bi 2 ngã mặt bích điều khiển điện
• Van bi 2 ngã nối clamp điều khiển điện
• Van bi 2 ngã điều khiển điện 24V
• Van bi 2 ngã điều khiển điện 220V
• Van bi 2 ngã điều khiển điện 380V
• Van bi 2 ngã điều khiển điện ON OFF
• Van bi 2 ngã điều khiển điện tuyến tính
• Van bi 2 ngã điều khiển điện Yaccor
• Van bi 2 ngã điều khiển điện Samwoo
• Van bi 2 ngã điều khiển điện KST
• Van bi Kitz điều khiển điện
• Van bi 2 ngã điều khiển điện Haitima
• Van bi 2 ngã điều khiển điện Hàn Quốc
• Van bi 2 ngã điều khiển điện Đài Loan
• Van bi 2 ngã điều khiển điện Trung Quốc
• Van bi 2 ngã điều khiển điện KSPM

Van bi inox 2 ngã điều khiển điện.

>>> Tìm hiểu thêm chi tiết về các dòng van này tại đây: Van bi điều khiển điện <<<

V. Ứng dụng thực tế của van bi 2 ngã điều khiển điện

- Ứng dụng 1: Van bi 2 ngã điều khiển điện được sử dụng rộng rãi trong các trạm bơm, nhà máy nước và hệ thống xử lý nước thải, giúp điều khiển lưu lượng tự động, đảm bảo dòng chảy ổn định và giảm thất thoát nước trong quá trình vận hành.

- Ứng dụng 2: Trong các tòa nhà cao tầng và nhà máy, van bi điện đóng vai trò điều tiết dòng nước lạnh hoặc nước nóng trong hệ thống HVAC, hỗ trợ kiểm soát nhiệt độ chính xác và tiết kiệm năng lượng cho toàn bộ hệ thống.

- Ứng dụng 3: Nhờ đặc tính kín tuyệt đối, hoạt động ổn định và dễ tự động hóa, van được ứng dụng trong dây chuyền chế biến thực phẩm, nước giải khát và dược phẩm nơi yêu cầu cao về vệ sinh và độ an toàn lưu chất.

- Ứng dụng 4: Van bi 2 ngã điều khiển điện có khả năng chịu áp suất, nhiệt độ và ăn mòn tốt, thích hợp lắp đặt trong hệ thống vận chuyển hóa chất, dung môi, khí nén hoặc dầu, giúp kiểm soát quá trình sản xuất an toàn và chính xác.

- Ứng dụng 5: Van dễ dàng tích hợp với hệ thống điều khiển PLC, SCADA hoặc cảm biến lưu lượng, giúp giám sát và điều khiển từ xa trong các dây chuyền tự động, tăng hiệu quả sản xuất và giảm thiểu sai sót của con người.

Ứng dụng van bi 2 ngã điều khiển điện.

VI. Địa chỉ mua van bi 2 ngã điều khiển điện uy tín

Khi chọn mua van bi 2 ngã điều khiển điện, yếu tố quan trọng nhất là chất lượng sản phẩm và dịch vụ hậu mãi. Người mua nên ưu tiên các đơn vị có nguồn hàng rõ ràng, chứng chỉ CO–CQ đầy đủ, bảo hành dài hạn và đội ngũ kỹ thuật am hiểu sản phẩm. Một đơn vị uy tín không chỉ cung cấp van chính hãng mà còn tư vấn chọn model phù hợp, đảm bảo tương thích với môi trường và yêu cầu vận hành của từng hệ thống.

Tại Việt Nam, các thương hiệu van điện phổ biến như Samwoo, Kitz, KST, Yaccor, Haitima,…được phân phối rộng rãi bởi nhiều nhà cung cấp lớn trong ngành van công nghiệp. Khi mua, nên yêu cầu báo giá chi tiết, thông số kỹ thuật rõ ràng, đồng thời kiểm tra tem nhãn, phiếu bảo hành và hướng dẫn lắp đặt kèm theo. Lựa chọn đúng nhà phân phối không chỉ giúp bạn đảm bảo hiệu năng vận hành, mà còn tiết kiệm chi phí và hạn chế rủi ro kỹ thuật trong suốt quá trình sử dụng.

Hiện nay các dòng van này đang được Thuận Phát Valve chúng tôi cung cấp trên thị trường với đầy đủ các kiểu dáng và kích thước khác nhau. Đáp ứng mọi nhu cầu sử dụng của hệ thống đường ống hiện nay, quý khách hàng vui lòng liên hệ đến Hotline: 0965.650.836 để nhận tư vấn chi tiết nhất.
