Van bi điện thường đóng là gì?

Trong hệ thống điều khiển chất lỏng và khí nén hiện nay, van bi điện thường đóng được xem là một trong những giải pháp đóng mở tự động an toàn và hiệu quả nhất. Với cơ chế vận hành bằng motor điện và khả năng tự động trở về trạng thái đóng khi ngắt nguồn điện, dòng van này giúp kiểm soát lưu lượng chính xác, giảm thiểu rủi ro rò rỉ và bảo vệ hệ thống trong các tình huống khẩn cấp. Nhờ đó, van bi điện thường đóng được ứng dụng rộng rãi trong các lĩnh vực như cấp thoát nước, xử lý hóa chất, dầu khí, thực phẩm, dược phẩm và hệ thống tự động hóa nhà máy.

Bài viết này sẽ giúp bạn hiểu rõ van bi điện thường đóng là gì, cấu tạo, nguyên lý hoạt động, cũng như điểm qua các dòng van bi điện thường đóng hàng đầu thị trường hiện nay, giúp kỹ sư và nhà đầu tư lựa chọn đúng sản phẩm cho hệ thống của mình.

I. Van bi điện thường đóng là gì?

Van bi điện thường đóng (Normally Closed Electric Ball Valve) là dòng van bi được điều khiển bằng motor điện, có trạng thái mặc định đóng hoàn toàn khi không cấp điện. Khi nhận tín hiệu điện từ bộ điều khiển trung tâm, mô-tơ bên trong đầu điện sẽ hoạt động, xoay bi van 90° để mở dòng lưu chất đi qua. Ngay khi nguồn điện bị ngắt, van tự động trở về vị trí đóng ban đầu, đảm bảo ngăn chặn hoàn toàn dòng chảy, giúp hệ thống vận hành an toàn và tiết kiệm năng lượng.

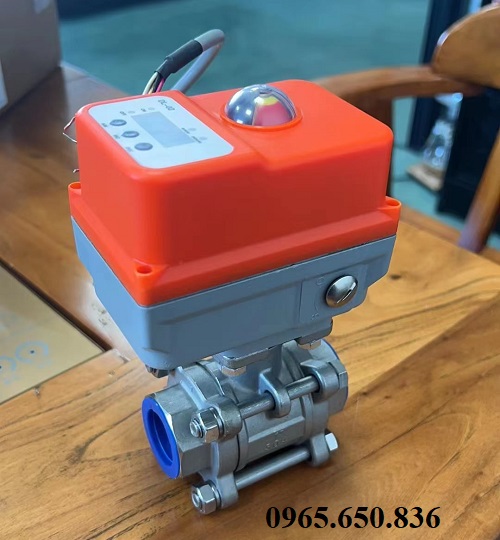

Van bi điện thường đóng 24V.

Cụm từ thường đóng (Normally Closed – viết tắt là NC) biểu thị trạng thái nghỉ của van, nghĩa là van luôn ở vị trí đóng khi không được cấp điện. Đây là lựa chọn lý tưởng trong các hệ thống yêu cầu tự động ngắt dòng chảy khi mất điện, như đường ống dẫn dầu, khí nén, hơi nước hoặc hóa chất nguy hiểm.

A. Chi tiết thông số kỹ thuật van bi điện thường đóng

• Kích cỡ van: DN15, DN20,…DN100.
• Chất liệu: đồng, inox 304, inox 316.
• Dạng: van bi.
• Chất liệu bi van: Inox
• Kết nối: ren trong.
• Kiểu van: NC(thường đóng).
• Điện áp: 12V, 24VDC, 220VAC.
• Áp lực: 10 bar, 16 bar.
• Nhiệt độ làm việc: - 10 độ C đến 180 độ C.
• Môi trường: nước, lưu chất lỏng, dung dịch, hóa chất, khí hơi nóng.
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản,…
• Bảo hành: 12 tháng.

B. Hình ảnh thực tế của van bi điện thường đóng

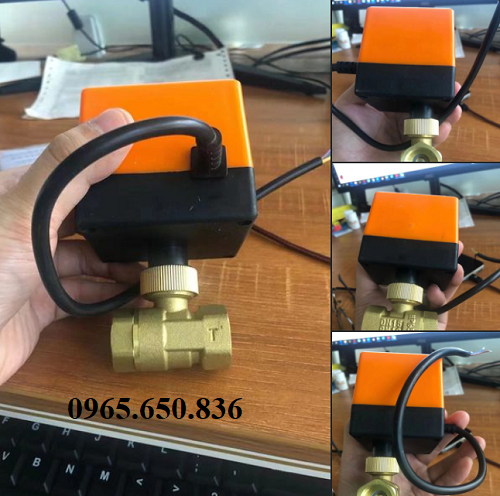

Van bi tự động đóng khi ngắt điện.

II. Đặc điểm nổi bật của van bi điện thường đóng

Van bi điện thường đóng là sự kết hợp giữa thiết kế cơ khí chính xác và công nghệ điều khiển điện hiện đại, mang đến khả năng vận hành ổn định, độ bền cao và độ an toàn vượt trội trong các hệ thống tự động hóa. Dưới đây là những đặc điểm nổi bật giúp dòng van này trở thành lựa chọn hàng đầu trong nhiều ứng dụng công nghiệp:

• Van có trạng thái mặc định luôn đóng khi mất điện, giúp bảo vệ đường ống khỏi rò rỉ hoặc tràn lưu chất, đặc biệt quan trọng trong các hệ thống hóa chất, khí nén và dầu áp suất cao.
• Sử dụng mô-tơ điện kết hợp bộ truyền động bánh răng giúp van đóng mở êm, chính xác và không gây sốc áp. Có thể lựa chọn dạng điều khiển ON/OFF hoặc tuyến tính tùy theo yêu cầu vận hành.
• Van sử dụng gioăng PTFE, EPDM hoặc FKM và bi van mài bóng đạt độ kín tuyệt đối, đảm bảo không rò rỉ dù hoạt động trong môi trường áp suất cao, nhiệt độ lớn hoặc chứa hóa chất ăn mòn.
• Van bi điện thường đóng được sản xuất từ nhiều vật liệu như inox, đồng, nhựa PVC/uPVC hoặc thép carbon, cho phép ứng dụng linh hoạt trong môi trường nước, hơi, dầu, khí nén và hóa chất.
• Thiết kế kết nối ren, bích hoặc clamp giúp lắp đặt nhanh chóng. Đầu điện kiểu mô-đun có thể tháo rời dễ dàng để kiểm tra hoặc thay thế mà không cần dừng toàn bộ hệ thống.
• Đầu truyền động đạt chuẩn chống bụi nước IP65–IP67, giúp van làm việc ổn định ngoài trời. Mô-tơ điện có thể vận hành hàng chục nghìn chu kỳ mà không suy giảm hiệu suất hoặc độ chính xác.
• So với van điều khiển khí nén, van bi điện thường đóng có kích thước nhỏ gọn, vận hành êm, tiết kiệm không gian và không cần khí nén phụ, giúp giảm chi phí đầu tư và bảo trì hệ thống.

III. Cấu tạo và nguyên lý hoạt động của van bi điện thường đóng

A. Cấu tạo của van bi điện thường đóng

Van bi điện thường đóng được cấu tạo từ hai bộ phận chính là đầu truyền động điện (Electric Actuator) và thân van bi (Ball Valve Body). Hai phần này liên kết chặt chẽ với nhau để tạo nên một hệ thống đóng mở tự động chính xác, kín khít và bền bỉ trong môi trường công nghiệp.

- Phần đầu điện (Bộ truyền động điện): Đây là bộ phận quan trọng giúp van hoạt động tự động. Bên trong đầu điện gồm mô-tơ điện, bộ bánh răng giảm tốc, bảng mạch điều khiển, công tắc giới hạn hành trình, và bộ chỉ thị trạng thái mở/đóng.

Tùy vào loại van, đầu điện có thể hoạt động với các mức điện áp như AC220V, AC110V hoặc DC24V, đầu điện thường được chế tạo vỏ nhôm hoặc nhựa kỹ thuật, đạt tiêu chuẩn chống nước và bụi IP65 – IP67, đảm bảo hoạt động ổn định trong điều kiện môi trường ẩm ướt hoặc ngoài trời.

- Phần thân van bi (Ball Valve Body): Phần thân là nơi trực tiếp tiếp xúc với lưu chất, được thiết kế chắc chắn với khả năng chịu áp suất cao và chống ăn mòn tốt. Cấu tạo cơ bản bao gồm:

• Thân van: vật liệu có thể là inox 304/316, đồng, thép hoặc nhựa PVC/uPVC.
• Bi van (Ball): hình cầu, có lỗ xuyên tâm giúp đóng/mở dòng chảy; bề mặt được mài bóng để tăng độ kín.
• Trục truyền động (Stem): kết nối giữa bi và đầu điện, chịu mô-men xoắn lớn.
• Gioăng làm kín (Seat & Seal): sử dụng vật liệu PTFE, EPDM hoặc FKM, đảm bảo kín khít tuyệt đối, không rò rỉ.

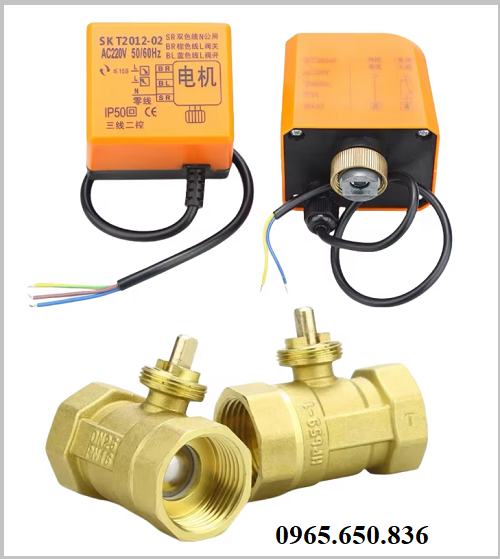

Chi tiết cấu tạo van bi điện thường đóng.

Nhờ sự kết hợp giữa đầu điện chính xác và thân van bi chắc chắn, dòng van bi điện thường đóng hoạt động ổn định, dễ bảo trì và tuổi thọ cao hơn nhiều so với các loại van điều khiển khác.

B. Nguyên lý hoạt động của van bi điện thường đóng

Nguyên lý vận hành của van bi điện thường đóng dựa trên chuyển động quay 90° của bi van dưới tác động của mô-tơ điện trong đầu truyền động. Toàn bộ quá trình hoạt động có thể chia làm hai trạng thái chính:

- Khi chưa cấp điện (Trạng thái thường đóng): Van ở vị trí đóng hoàn toàn, bi van quay sao cho phần đặc của bi chắn ngang dòng chảy, không cho lưu chất đi qua. Đây là trạng thái mặc định để đảm bảo hệ thống luôn an toàn khi ngắt điện, tránh rò rỉ hoặc tràn lưu chất ra ngoài.

- Khi cấp điện (Trạng thái mở van): Khi nguồn điện được cấp, mô-tơ điện trong đầu truyền động hoạt động, truyền lực xoay qua hộp số và trục van, làm bi van quay 90°. Lúc này, lỗ xuyên tâm của bi song song với dòng chảy, cho phép lưu chất đi qua tự do.

Khi tín hiệu điện ngắt, mô-tơ dừng hoạt động và bi van tự quay về vị trí đóng, nhờ cơ chế đảo chiều hoặc lò xo hồi vị tùy loại đầu điện.

IV. Các loại van bi điện thường đóng phổ biến trên thị trường hiện nay

Hiện nay phổ trên thị trường đang phổ biến nhất có 2 loại van bi điện thường đóng, đây là 2 dòng van được sản xuất từ 2 chất liệu khác nhau là inox và đồng. Mỗi dạng chất liệu đều có những đặc điểm nổi bật riêng phù hợp ứng dụng trong các hệ thống khác nhau.

1. Van bi inox điều khiển điện thường đóng

Đây là dòng van bi điện thường đóng có phần thân van cơ được làm từ chất liệu inox 304 hoặc 316, chất liệu này giúp van có độ bền cao, không bị hoen gỉ sau thời gian dài sử dụng, rất được ưu chuộng sử dụng trong các hệ thống ngoài trời, hay các hệ thống trong môi trường lưu chất có chứa axit.

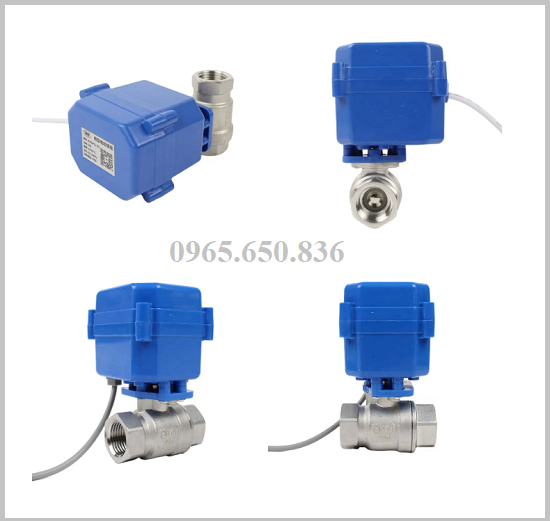

Van bi điện thường đóng inox.

2. Van bi đồng điều khiển điện thường đóng

Đây là dòng van bi điện thường đóng có phần van cơ được làm từ chất liệu đồng đỏ hoặc đồng thau, chất liệu này giúp van có giá thành rẻ hơn chất liệu inox. Rất được ưu chuộng sử dụng trong các hệ thống nước sạch, các hệ thống hơi nóng nhẹ, khí nén hay các thiết bị sản xuất và chế biến thực phẩm, đồ uống.

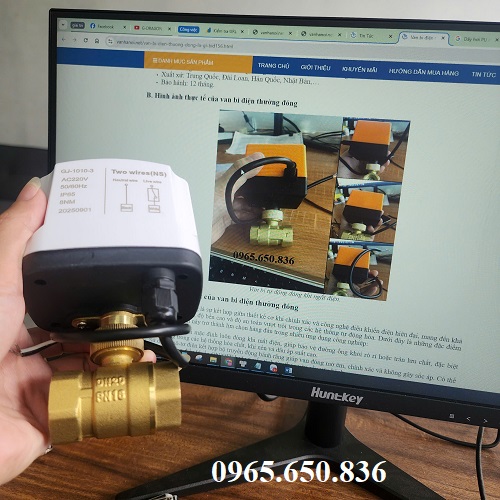

Van bi điện thường đóng bằng đồng.

>>> Tìm hiểu chi tiết hơn về các dòng van điều khiển điện khác tại đây: Van bi điều khiển điện <<<

V. Đánh giá ưu điểm và nhược điểm của van bi điện thường đóng

Van bi điện thường đóng (Normally Closed Electric Ball Valve) là thiết bị được sử dụng phổ biến trong các hệ thống điều khiển tự động, nhờ khả năng vận hành chính xác, an toàn và độ bền cao. Tuy nhiên, cũng như mọi thiết bị cơ điện khác, dòng van này có cả ưu điểm vượt trội và hạn chế nhất định tùy theo môi trường ứng dụng.

1. Ưu điểm của van bi điện thường đóng

• Van luôn ở trạng thái đóng khi mất điện, giúp ngăn chặn rò rỉ, tràn lưu chất hoặc sự cố nguy hiểm trong hệ thống có áp lực hoặc chứa hóa chất.
• Nhờ bi van được mài bóng chính xác và gioăng PTFE, EPDM hoặc FKM chất lượng cao, van đạt độ kín tuyệt đối, không rò rỉ kể cả khi hoạt động liên tục dưới áp suất cao.
• Bộ truyền động điện đạt tiêu chuẩn IP65, IP67, có khả năng chống bụi, chống nước, làm việc tốt trong điều kiện môi trường khắc nghiệt hoặc ngoài trời.
• Thiết kế modular giúp tháo rời đầu điện khỏi thân van mà không cần ngắt toàn bộ hệ thống. Các dạng kết nối ren, bích, clamp đều hỗ trợ lắp đặt linh hoạt.
• Có thể lựa chọn vật liệu inox, đồng, nhựa, thép hoặc gang, cùng kích cỡ từ DN15 đến DN200, phù hợp nhiều loại lưu chất và tiêu chuẩn đường ống.
• Khác với van điều khiển khí nén, van bi điện hoạt động hoàn toàn bằng điện, giúp tiết kiệm chi phí đầu tư và bảo trì hệ thống khí nén phụ trợ.

2. Nhược điểm của van bi điện thường đóng

• Van bi điện có cấu trúc phức tạp và motor công suất lớn, khiến giá thành cao hơn các loại van cơ hoặc van điện từ cùng kích cỡ.
• Nếu điện áp dao động mạnh hoặc mất ổn định, motor có thể hoạt động không đều, ảnh hưởng đến tốc độ đóng mở và tuổi thọ thiết bị.
• Trong các hệ thống có độ rung cao (như đường ống máy nén lớn), cơ cấu bánh răng điện dễ bị ảnh hưởng nếu không được cố định chắc chắn.

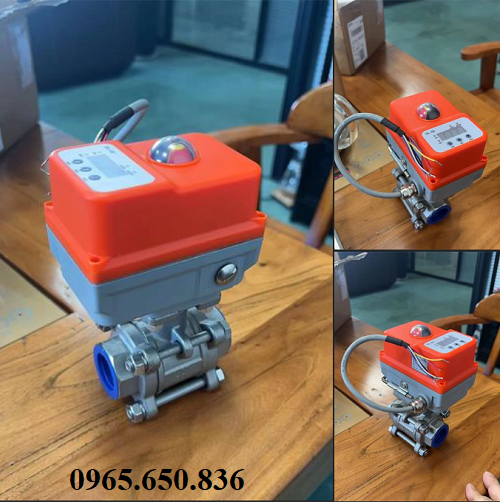

Van nước điện thường đóng.

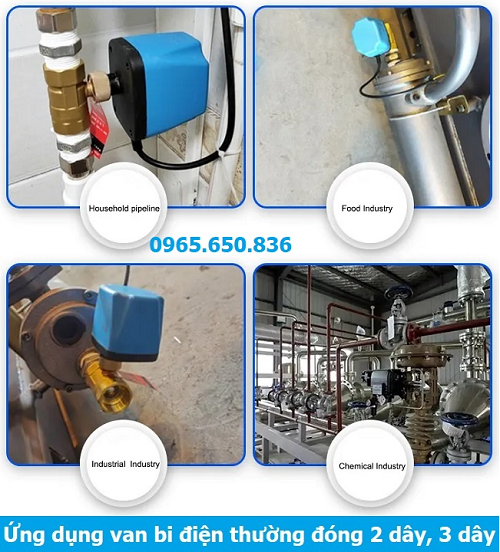

VII. Ứng dụng thực tế của van bi điện thường đóng

Van bi điện thường đóng được xem là một trong những thiết bị điều khiển tự động quan trọng trong hệ thống đường ống công nghiệp. Với khả năng đóng mở tự động, phản ứng nhanh, đảm bảo độ kín tuyệt đối và an toàn khi mất điện, dòng van này được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và xử lý chất lỏng khác nhau.

- Ứng dụng 1: Sử dụng trong các hệ thống cấp thoát nước và sử lý nước sạch, các hệ thống cung cấp nước sạch sinh hoạt, nước sạch cho sản xuất và các thiết bị công nghiệp.

- Ứng dụng 2:  Sử dụng trong các dây chuyển xử lý hóa chất, dung dịch ăn mòn, các hệ thống sử dụng hóa chất dung môi.

- Ứng dụng 3: Sử dụng trong các hệ thống dầu khí và năng lượng, các hệ thống lọc hóa dầu, nhiên liệu, điều tiết lưu lượng nhiên liệu cung cấp máy mọc 1 cách phù hợp nhất.

- Ứng dụng 4: Sử dụng trong các hệ thống nhà máy chế biến thực phẩm, dược phẩm , đồ uống, nước giải khát, rượu bia, sữa,…

- Ứng dụng 5: Sử dụng trong các ngành y tế, mỹ phầm, sản xuất thuốc men, mỹ phẩm bôi da, thực phẩm chức năng,…

- Ứng dụng 6: Sử dụng trong các hệ thống điều hòa không khí HVAC, hệ thống điều hòa trung tâm chiller, hệ thống tự động hóa nhà, đô thị,…

VIII. Địa điểm mua van bi điện thường đóng giá rẻ trên thị trường hiện nay

Khi lựa chọn van bi điện thường đóng, doanh nghiệp và kỹ sư kỹ thuật thường quan tâm đến ba yếu tố cốt lõi như chất lượng sản phẩm, giá thành cạnh tranh và dịch vụ kỹ thuật sau bán hàng. Đây là thiết bị đóng mở tự động quan trọng, ảnh hưởng trực tiếp đến độ an toàn, hiệu suất vận hành và tuổi thọ của toàn bộ hệ thống đường ống. Do đó, việc chọn một đơn vị phân phối uy tín cung cấp đúng chủng loại, đúng tiêu chuẩn kỹ thuật là điều quyết định đến hiệu quả sử dụng lâu dài và khả năng tiết kiệm chi phí bảo trì.

Trong bối cảnh thị trường có nhiều nguồn hàng trôi nổi, Thuận Phát Valve nổi bật là một trong những nhà phân phối van công nghiệp chính hãng, giá tốt hàng đầu tại Việt Nam. Với hơn 10 năm kinh nghiệm, công ty chuyên nhập khẩu và phân phối van bi điện thường đóng từ các thương hiệu nổi tiếng như Unid, Round Star, Yaccor, JAKI,…, đáp ứng đầy đủ các dải điện áp 24V, 110V, 220V cùng nhiều loại vật liệu như inox, đồng, thép, nhựa PVC/uPVC. Sản phẩm tại Thuận Phát luôn có chứng chỉ CO-CQ, bảo hành chính hãng và được đội ngũ kỹ sư hỗ trợ tư vấn lựa chọn model phù hợp cho từng ứng dụng công nghiệp cụ thể.

Quý khách hàng quan tâm đến dòng sản phẩm này có thể liên hệ trực tiếp đến Thuận Phát Valve chúng tôi để nhận được tư vấn chi tiết hơn và báo giá chính xác nhất cho sản phẩm.
