Van bi điều khiển điện DN40

I. Van bi điều khiển điện DN40 là gì?

Van bi điều khiển điện DN40 là dòng van bi tự động được sử dụng phổ biến trong các hệ thống đường ống công nghiệp để thực hiện chức năng đóng hoặc mở dòng lưu chất. Thiết bị này được cấu tạo từ hai phần chính gồm thân van bi cơ học và bộ điều khiển điện (motor điện) lắp phía trên. Khi có tín hiệu điện, bộ điều khiển sẽ truyền lực làm xoay bi van để kiểm soát dòng chảy của nước, khí, dầu hoặc hóa chất trong đường ống.

Kích thước DN40 là đường kính danh nghĩa của van theo tiêu chuẩn quốc tế, tương đương khoảng 11/2 inch (đường kính ngoài ống khoảng phi 48 mm). Đây là kích thước trung bình thường gặp trong các hệ thống đường ống của nhà máy, khu công nghiệp, hệ thống xử lý nước hoặc hệ thống khí nén. Nhờ kích thước này, van có thể đáp ứng tốt nhu cầu điều khiển lưu lượng ở nhiều loại hệ thống khác nhau.

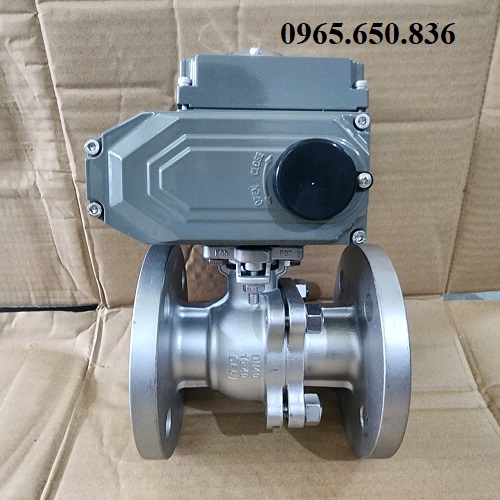

Van bi điện DN40.

So với các dòng van vận hành thủ công, van bi điều khiển điện DN40 có ưu điểm nổi bật là khả năng đóng mở hoàn toàn tự động bằng motor điện. Thiết bị có thể nhận tín hiệu điều khiển từ tủ điện, PLC hoặc hệ thống điều khiển trung tâm để thực hiện thao tác đóng mở nhanh chóng và chính xác. Nhờ vậy, van giúp nâng cao mức độ tự động hóa của hệ thống, giảm nhân công vận hành và đảm bảo quá trình kiểm soát lưu chất ổn định, an toàn hơn.

A. Chi tiết thông số kỹ thuật van bi điều khiển điện DN40

B. Catalog van bi điều khiển điện DN40

Catalog van bi điều khiển điện DN40.

II. Các loại van bi điều khiển điện DN40 phổ biến

1. Van bi điều khiển điện DN40 nối ren

Van bi điện DN40 nối ren là dòng van có thiết kế hai đầu kết nối ren trong hoặc ren ngoài, phù hợp lắp đặt cho các hệ thống đường ống có kích thước vừa và nhỏ. Kiểu kết nối này giúp quá trình lắp đặt diễn ra nhanh chóng, không cần sử dụng nhiều phụ kiện hỗ trợ như bulong hay mặt bích. Nhờ cấu tạo đơn giản và khả năng tháo lắp thuận tiện, van bi điện nối ren DN40 thường được sử dụng trong các hệ thống nước sạch, hệ thống khí nén hoặc các đường ống có áp lực trung bình.

Van bi nối ren điều khiển điện DN40.

2. Van bi điều khiển điện DN40 mặt bích

Van bi điện DN40 mặt bích được thiết kế với hai đầu kết nối dạng mặt bích theo các tiêu chuẩn phổ biến như JIS, BS, DIN hoặc ANSI. Kiểu kết nối này giúp van chịu được áp lực cao và đảm bảo độ kín khít tốt khi lắp đặt trong các hệ thống đường ống công nghiệp. Nhờ độ bền và khả năng làm việc ổn định, van bi điện mặt bích DN40 thường được sử dụng trong nhà máy sản xuất, hệ thống xử lý nước, hệ thống hơi nóng hoặc các hệ thống dẫn dầu và hóa chất.

Van bi mặt bích điều khiển điện DN40.

3. Van bi điều khiển điện ON/OFF DN40

Van bi điều khiển điện ON/OFF DN40 là loại van hoạt động theo cơ chế đóng hoặc mở hoàn toàn dòng chảy. Khi bộ điều khiển điện nhận tín hiệu, motor sẽ quay trục van một góc 90 độ để chuyển trạng thái từ đóng sang mở hoặc ngược lại. Loại van này thường được sử dụng trong các hệ thống chỉ yêu cầu kiểm soát dòng chảy theo hai trạng thái cơ bản là đóng hoàn toàn hoặc mở hoàn toàn, giúp quá trình vận hành đơn giản và đảm bảo độ ổn định cao.

Van bi điều khiển điện ON OFF DN40.

4. Van bi điều khiển điện tuyến tính DN40

Van bi điều khiển điện tuyến tính DN40 là dòng van có khả năng điều chỉnh góc mở của bi van theo tín hiệu điều khiển, từ đó giúp kiểm soát và điều tiết lưu lượng dòng chảy trong đường ống. Bộ điều khiển tuyến tính thường nhận tín hiệu dạng 4–20mA hoặc 0–10V từ hệ thống PLC hoặc bộ điều khiển trung tâm. Nhờ khả năng điều tiết lưu lượng chính xác, loại van này thường được ứng dụng trong các hệ thống tự động hóa, hệ thống cấp nước, hệ thống HVAC hoặc các dây chuyền sản xuất công nghiệp cần kiểm soát lưu lượng ổn định.

Van bi điều khiển điện tuyến tính DN40.

>>> Tìm hiểu thêm chi tiết về dòng van này tại đây: Van bi điều khiển điện <<<

III. Hướng dẫn lắp đặt van bi điều khiển điện DN40

Việc lắp đặt van bi điều khiển điện DN40 đúng kỹ thuật là yếu tố quan trọng giúp thiết bị hoạt động ổn định, đảm bảo độ kín của hệ thống và kéo dài tuổi thọ của van. Trước khi đưa vào vận hành, người lắp đặt cần kiểm tra kỹ các thông số kỹ thuật của van, kích thước đường ống cũng như nguồn điện sử dụng để đảm bảo thiết bị phù hợp với hệ thống. Dưới đây là các bước lắp đặt cơ bản thường được áp dụng cho dòng van bi điều khiển điện DN40.

- Bước 1: Kiểm tra kích thước và tình trạng đường ống

• Trước khi lắp đặt, cần kiểm tra đường kính danh nghĩa của đường ống để đảm bảo phù hợp với kích thước DN40 của van.
• Đồng thời, kiểm tra bề mặt kết nối ren hoặc mặt bích để đảm bảo không có bụi bẩn, dị vật hoặc hư hỏng ảnh hưởng đến độ kín của hệ thống.

- Bước 2: Lắp van đúng chiều dòng chảy

• Tiến hành đặt van vào vị trí lắp đặt trên đường ống và đảm bảo van được lắp đúng chiều dòng chảy của lưu chất trong hệ thống.
• Đối với van bi, thông thường có thể lắp theo nhiều hướng khác nhau, tuy nhiên cần đảm bảo bộ điều khiển điện được đặt ở vị trí thuận tiện để vận hành và bảo trì.

- Bước 3: Kết nối nguồn điện cho bộ điều khiển

• Sau khi hoàn tất việc lắp van vào đường ống, tiến hành đấu nối nguồn điện cho bộ điều khiển điện theo đúng điện áp của thiết bị như 24V, 220V hoặc 380V.
• Quá trình đấu nối cần thực hiện đúng sơ đồ kỹ thuật của nhà sản xuất để đảm bảo motor điện hoạt động chính xác và an toàn.

- Bước 4: Kiểm tra hoạt động của van

• Sau khi hoàn tất lắp đặt và đấu nối điện, cần tiến hành chạy thử để kiểm tra khả năng đóng mở của van.
• Quan sát quá trình vận hành của motor điện, đảm bảo bi van quay đúng góc 90 độ và hệ thống không xuất hiện hiện tượng rò rỉ tại các vị trí kết nối.

>>> Không nên lắp đặt van bi điều khiển điện DN40 tại vị trí có độ rung lớn, nhiệt độ quá cao hoặc môi trường ẩm ướt kéo dài. Ngoài ra, cần đảm bảo nguồn điện ổn định và lắp đặt đúng kỹ thuật để tránh làm ảnh hưởng đến bộ điều khiển điện cũng như hiệu suất hoạt động của van.

Van bi điều khiển điện DN40 là thiết bị quan trọng trong các hệ thống đường ống công nghiệp hiện đại, giúp kiểm soát dòng chảy một cách tự động, nhanh chóng và chính xác. Nhờ thiết kế chắc chắn, khả năng đóng mở linh hoạt cùng nhiều lựa chọn về chất liệu và kiểu kết nối, dòng van này có thể đáp ứng tốt nhu cầu vận hành trong nhiều môi trường khác nhau như nước, khí nén, dầu hoặc hóa chất. Việc lựa chọn đúng loại van và lắp đặt theo đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định, nâng cao hiệu quả vận hành và giảm thiểu chi phí bảo trì trong quá trình sử dụng.
