Van bi điều khiển điện on off

I. Giới thiệu van bi điều khiển điện ON OFF

Van bi điều khiển điện ON OFF là dòng van hoạt động với 2 trạng thái nhất định là đóng hoàn toàn và mở hoàn toàn, sử dụng để mở và ngắt dòng chảy lưu chất trong đường ống hệ thống. Van sử dụng bộ điều khiển điện ON OFF để điều khiển hoạt động, có khả năng điều khiển hoạt động van từ xa mà không cần tác động trực tiếp lên van.

Van bi điện ON OFF là dòng van điều khiển hoạt động đóng mở của dòng chảy lưu chất, van sử dụng điện năng 24V, 220V, 380V và tín hiệu 4 - 20mhA để điều khiển hoạt động. Việc sử dụng điện và tín hiệu để hoạt động giúp van có khả năng hoạt động tự động từ xa đạt độ chính xác cao, tin tương tuyệt đối trong quá trình vận hành hệ thống.

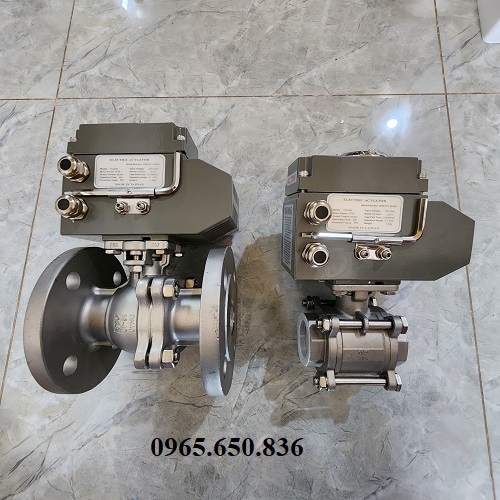

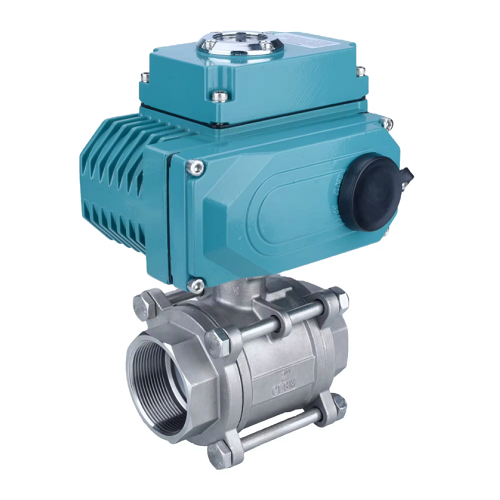

Van bi điều khiển điện ON - OFF.

Ngoài ra dòng van này cũng được trang bị công tắc đóng ngắt hành trình, khi kết thục hành trình van sẽ tự động ngắt điện giúp bộ điều khiển không bị ngâm điện tăng tuổi thọ sử dụng. Hiện nay các dòng van bi điều khiển điện ON OFF đang được Công Ty chúng tôi nhập khẩu trực tiếp từ các nước như Hàn Quốc, Trung Quốc, Đài Loan, Châu Âu phân phối trên toàn quốc với giá thành ưu đãi, đầy đủ giấy tờ và được bảo hành lên đến 12 tháng.

Các dòng van bi điều khiển điện ON OFF mà chúng tôi đang cung cấp trên thị trường.

• Van bi inox điều khiển điện ON OFF
• Van bi gang điều khiển điện ON OFF
• Van bi nhựa điều khiển điện ON OFF
• Van bi nối ren điều khiển điện ON OFF
• Van bi mặt bích điều khiển điện ON OFF
• Van bi 2 ngã điều khiển điện ON OFF
• Van bi 3 ngã điều khiển điện ON OFF
• Van bi điều khiển điện ON OFF Trung Quốc
• Van bi điều khiển điện ON OFF Hàn Quốc
• Van bi điều khiển điện ON OFF Đài Loan
• Van bi điều khiển điện ON OFF Nhật Bản
• Van bi điều khiển điện ON OFF Yaccor

II. Thông số kỹ thuật van bi điều khiển điện ON OFF

A. Thông số kỹ thuật van bi cơ

B. Thông số kỹ thuật bộ điều khiển điện

III. Hình ảnh minh họa van bi điều khiển điện ON OFF

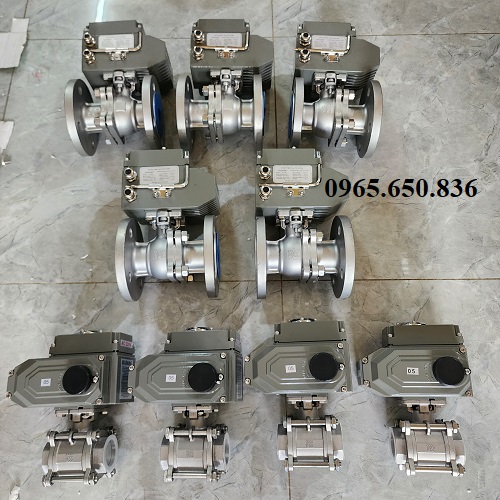

Van bi ON OFF điều khiển điện.

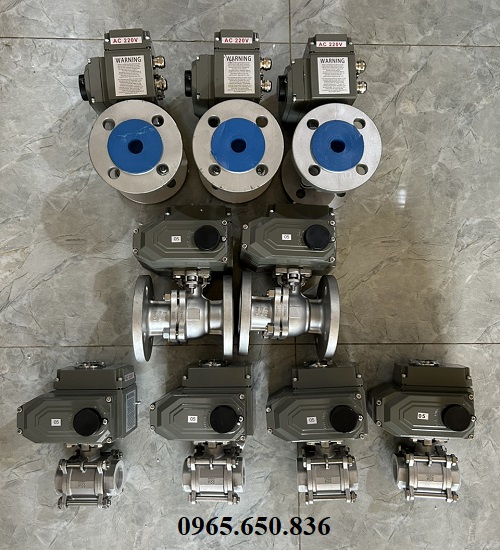

Van bi điện đóng mở hoàn toàn.

IV. Cấu tạo và nguyên lý hoạt động của van bi điều khiển điện ON OFF

4.1. Cấu tạo van bi điều khiển điện ON OFF

Van bi điều khiển điện ON OFF được cấu tạo từ 2 phần chính:

• Phần van bi cơ
• Bộ điều khiển điện

A. Cấu tạo van bi cơ

Van bi cơ của van bi điều khiển điện ON OFF có cấu tạo khá đơn giản, được cấu tạo từ 4 bộ phận chính là thân van, đĩa van, trục van và gioăng làm kín. Phần thân van được làm từ chất liệu inox, gang, thép, nhựa với nhiều dạng thiết kế thân khác nhau như 2 ngã, 3 ngã, van 2 mảnh, 3 mảnh.

Phần đĩa của dòng van này được đúc nguyên khối dạng hình cầu, khoét lỗ xuyên tâm theo dạng đường thẳng hay dạng chữ L và dạng chữ T để lưu chất có thể di chuyển qua van. Thiết kế đĩa van hình cầu giúp giảm thiểu tác động đến dòng chảy lưu chất đường ống hệ thống, bảo toàn được tốc độ và lưu lượng dòng chảy lưu chất.

B. Bộ điều khiển điện

Bộ điều khiển điện là thiết bị truyền động sử dụng điện năng 24V, 220V, 380V để hoạt động, thiết bị này có khả năng chuyển đổi điện năng thành động năng từ đó tác động để điều khiển hoạt động của van. Bộ điều khiển điện được sản xuất đạt tiêu chuẩn IP67 - IP68, có thể điều khiển hoạt động đóng và mở hoàn toàn của dòng van cơ.

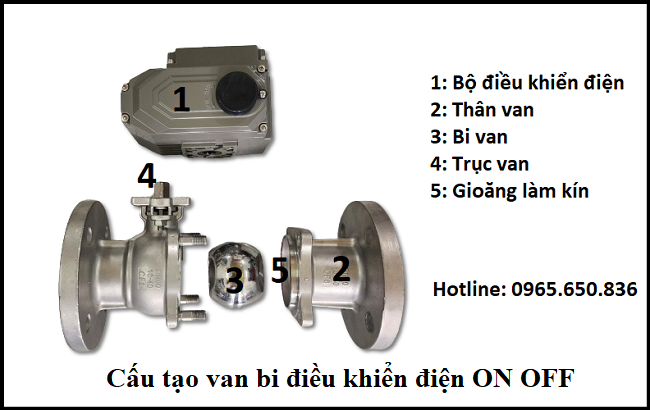

Cấu tạo van bi điều khiển điện ON OFF.

4.2. Nguyên lý hoạt động

Van bi điều khiển điện ON OFF có nguyên lý hoạt động hoàn toàn dựa vào việc chuyển đổi điện năng thành động năng từ đó tác động để khiển hoạt động xoay của đĩa van. Khi được cung cấp điện năng vào tìn hiệu mở, lúc này đĩa van sẽ di chuyển theo góc độ từ 0 - 90 độ để mở van, lúc này dòng chảy có thể di chuyển qua van với lưu lượng lớn nhất.

Muốn đóng van, người sử dụng vân cung cấp điện năng vào tín hiệu đóng, lúc này quá trình chuyển động của đĩa van sẽ ngược lại với quá trình mờ và khiển van đóng hoàn toàn ( Tức ngăn chặn hoàn toàn dòng chảy lưu thông trong đường ống ).

Video nguyên lý hoạt động van bi điều khiển điện ON OFF.

V. Một số dòng van được sử dụng phổ biến trên thị trường

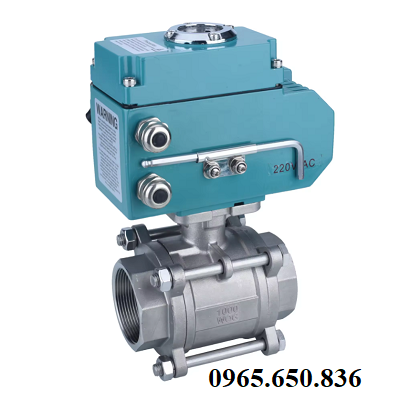

5.1. Van bi inox điều khiển điện ON OFF

Thông số kỹ thuật Kích thước: DN15 - DN500. Chất liệu thân van: Inox 304, inox 316. Dạng van: Van 2 ngã, 3 ngã.  Gioăng làm kín: PTFE, Teflon.  Dạng hoạt động: ON OFF.  Kiểu điều khiển: Điện.  Dạng kết nối: Kết nối ren, mặt bích.  Áp suất làm việc: PN16 - PN40. Nhiệt độ làm việc: Tối đa 220 độ C. Môi trường: Nước sạch, hóa chất,..

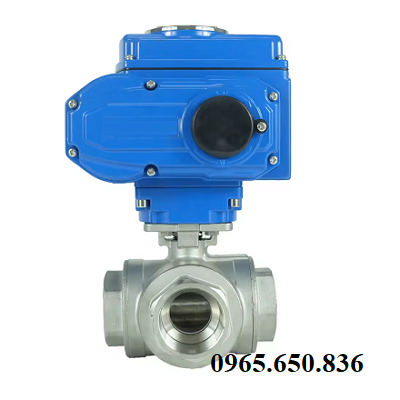

5.2. Van bi 3 ngã điều khiển điện ON OFF

Thông số kỹ thuật Kích thước: DN15 - DN 200.  Chất liệu: Inox, gang, thép, nhựa. Dạng van: van 3 ngã.  Dạng kết nối: Kết nôi ren, mặt bích.  Dạng hoạt động: ON OFF.  Kiểu điều khiển: Điện.  Tính năng của van: Điều hướng, phân tách và pha trộn dòng chảy.  Áp suất: PN10,...PN40.  Nhiệt độ: Tối đa 200 độ C.  Môi trường: Nước, khí, hơi, hóa chất,...

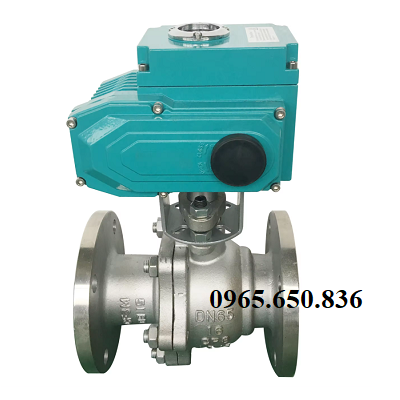

5.3. Van bi mặt bích điều khiển điện ON OFF

Thông số kỹ thuật Kích thước: DN15 - DN500. Chất liệu: Inox, gang, thép.  Kiểu lắp đặt: Kết nối mặt bích.  Tiêu chuẩn: JIS, DIN, ANSI, BS.  Áp suất: PN16, PN25, PN40.  Nhiệt độ: Tối đa 250 độ C.  Môi trường: Nước, khí, hơi, xăng, dầu,... Điện áp: 24V, 220V, 380V.  Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản,...

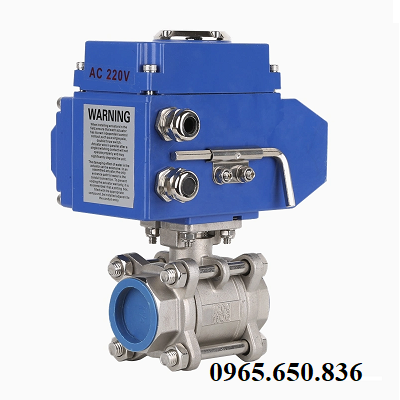

5.4. Van bi điều khiển điện ON OFF Hàn Quốc

Thông số kỹ thuật Kích thước: DN15 - DN500.  Chất liệu: Inox, gang, thép. Kiểu lắp đặt: Nối ren, mặt bích.  Dạng van: Van 2 ngã, van 3 ngã.  Dạng điều khiển: Điện.  Điện áp: 24V, 220V, 380V.  Tiêu chuẩn mặt bích: JIS, ANSI, BS.  Tiêu chuẩn bộ điện: IP67 - IP68.  Thương hiệu: Samwoo, Samyang, YNV, YDK,... Xuất xứ: Hàn Quốc - Korea.

VI. Đánh giá ưu điểm và nhược điểm của van bi điều khiển điện ON OFF

6.1. Ưu điểm

- Điều khiển tự động bằng điện năng, không cần tác động vật lý trực tiếp lên van.

- Đa dạng kiểu thiết kế thân khác nhau, mỗi dạng thiết kế thân đều có chức năng và ứng dụng khác nhau.

- Điện áp sử dụng đa dạng, phù hợp vận hành trên mọi dạng hệ thống đường ống.

- Van bi cơ được sản xuất với đa dạng chất liệu khác nhau, có thể hoạt động tốt trong mọi dạng hệ thống và lưu chất.

- Có thể điều khiển hoạt động đóng, mở dòng chảy lưu chất.

- Van có dãi kích thước rộng từ DN15 - DN500, kiểu kết nối đa dạng phù hợp lắp đặt trên mọi kích thước đường ống.

- Van có nhiều tính năng hiện đại vượt trội bậc nhất, có thể tự động ngắt điện khi hoàn thành chu trình hoạt động.

6.2. Nhược điểm

- Van có thời gian đóng mở chậm, thời gian hoàn thành 1 chu trình mất từ 15 - 25 giây để hoàn thành 1 chu trình.

- Van không thể vận hành khi gặp sự cố về điện năng.

- Không thể điều tiết lưu lượng dòng chảy lưu chất trong đường ống hệ thống.

VII. Ứng dụng thực tế của van bi điều khiển điện ON OFF

Van bi điều khiển điện ON OFF được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, một số ứng dụng của hệ thống này như:

• Ứng dụng trong các hệ thống nước sạch, hệ thống cung cấp nước sinh hoạt .
• Ứng dụng trong các đường ống hệ thống tòa nhà cao tầng, chung cư, tòa nhà văn phòng TTTM.
• Ứng dụng trong các hệ thống xử lý hóa chất, sản xuất nước hoa, mỹ phẩm, sơn nước.
• Ứng dụng trong các hệ thống công nghiệp, sản xuất giấy, bao bì, thực phẩm, nước uống.
• Ứng dụng trong các hệ thống đường ống dẫn xăng dầu, hệ thống lọc hóa dầu.
• Ứng dụng trong các hệ thống đường ống tưới tiêu nông nghiệp.

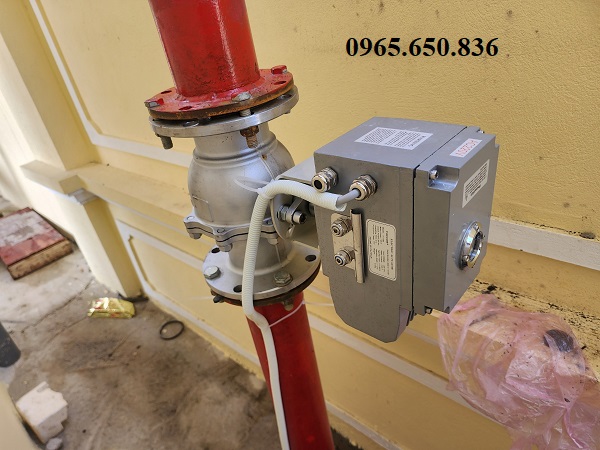

Ứng dụng van bi điều khiển điện ON OFF.

Hotline/Zalo liên hệ: 0965.650.836 - Mr:Tùng.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bi điều khiển điện tuyến tính.
